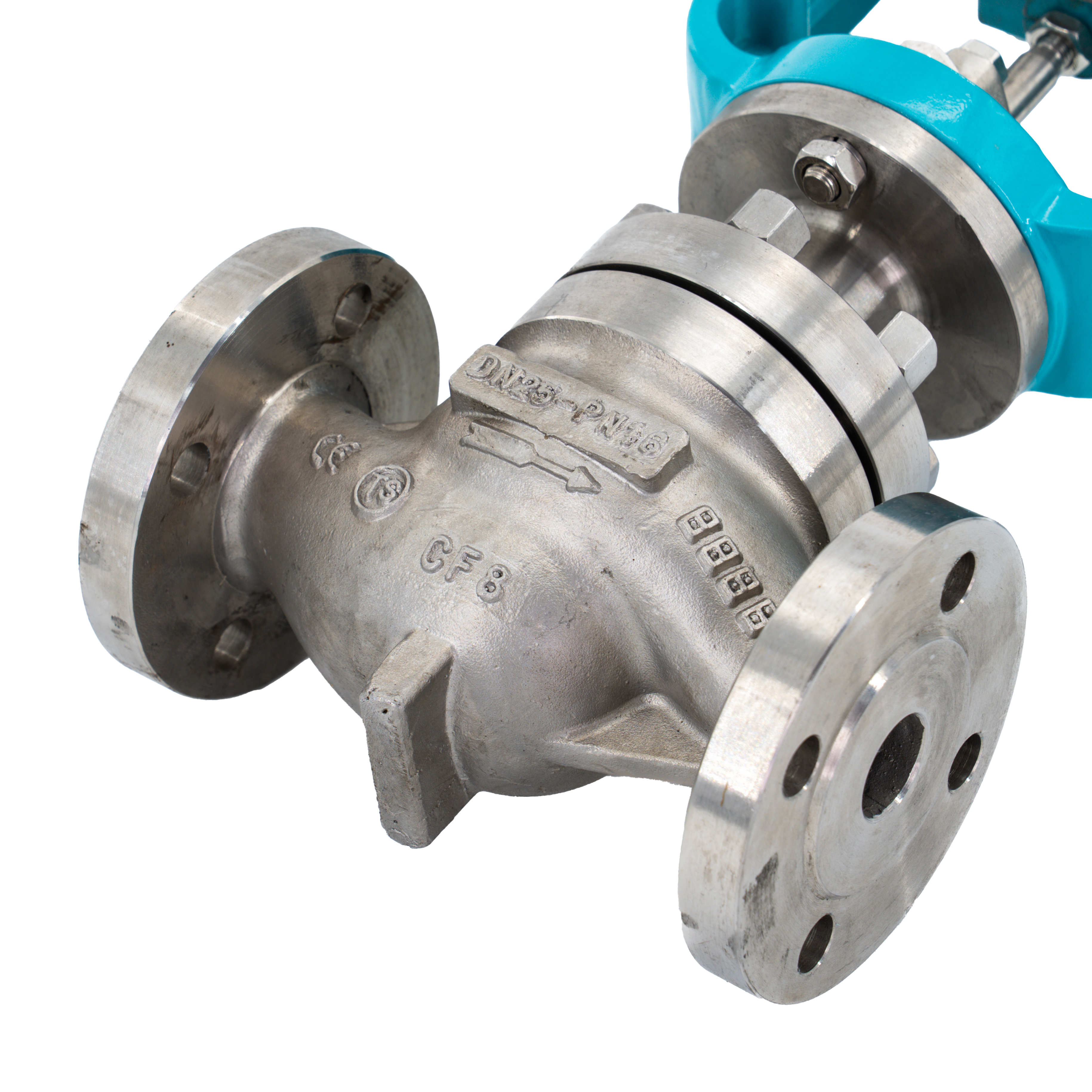

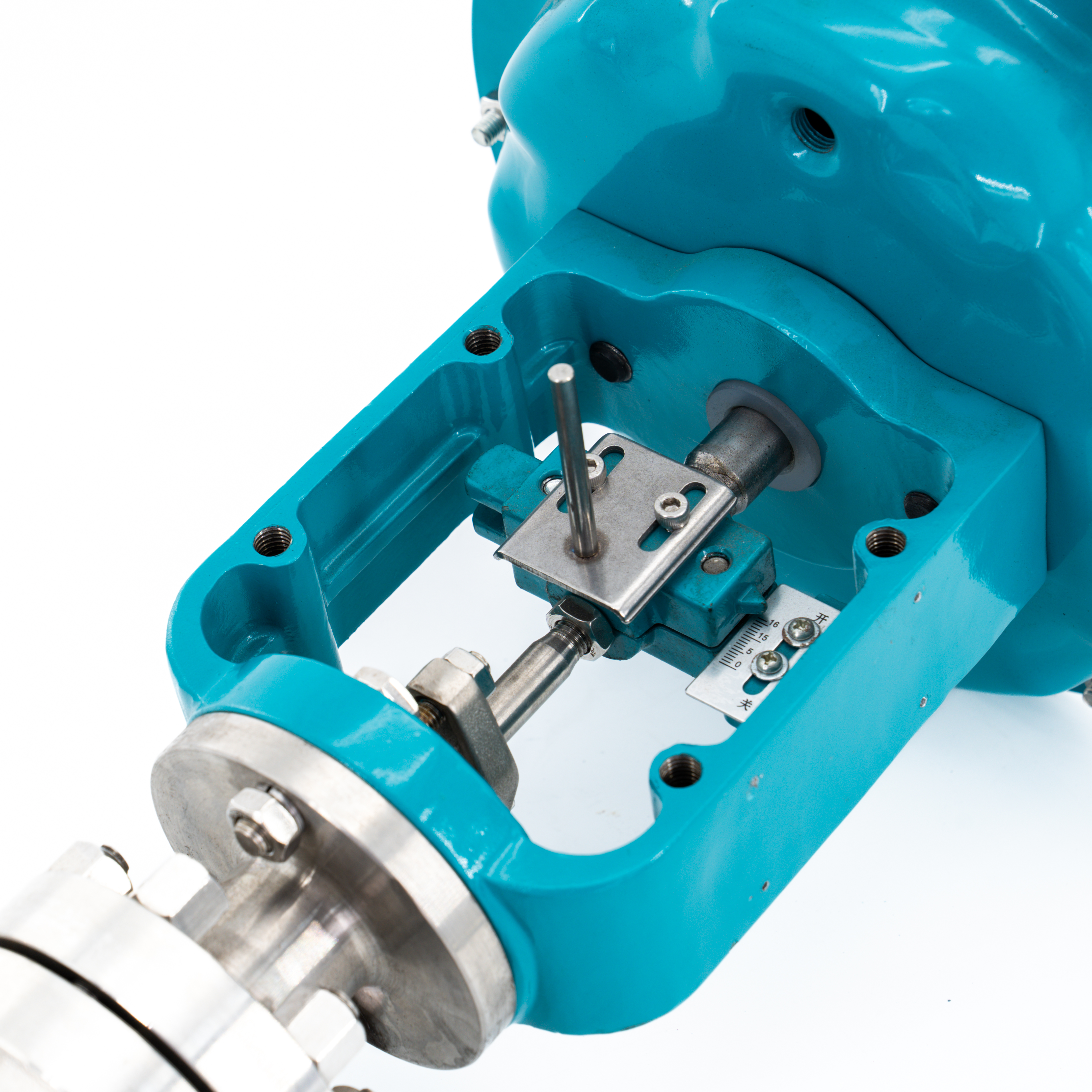

공압 다이어프램 상부 유도 제어 밸브

상단 가이드 제어 밸브 시리즈는 에서 탁월한 성능을 보장하는 상단 가이드 균형 케이지 구조로 설계되었습니다 산업 유량 제어 응용 분야 . 고강도, 고부하 용량 및 낮은 압력 강하를 제공하는 이 밸브는 에 적합 하며 특히 정밀한 유량 조절 환경에서 효과적입니다 차압이 작은 . 이 디자인은 난류를 줄이고 S자형 흐름 경로를 특징으로 합니다 보장하여 흐름 특성을 향상시키는 안정적인 흐름 조절을 . 갖춘 넓은 조정 범위 와 높은 정확도를 조절의 매체 흐름 또는 압력 이 밸브는 신뢰성과 성능이 중요한 다양한 산업 응용 분야에 이상적인 솔루션입니다.
단일 시트 제어 밸브는 완벽한 차단 및 정확한 유량 제어 기능을 제공하므로 화학 , 제약 , 오일 및 가스 , 식품 및 음료 산업 분야에 적합합니다.정밀한 유량 측정 및 제어가 필수적인

밸브는 프레스 케이지 밸브 시트 구조 로 제작되어 높은 신뢰성과 유지 관리 용이성을 제공합니다. 이 설계는 기존의 에서 발견되는 일반적인 누출 문제를 해결하여 시트 없는 밸브 구조 서비스 수명을 연장하고 유지 관리를 위한 가동 중지 시간을 줄입니다. 이 프레스 케이지 구조는 교체가 쉬울 뿐만 아니라 빈번한 교체 필요성을 크게 줄여 장기적으로 비용 효율성을 높여줍니다. Flow -to-Open 설계는 매체가 밸브 개방 방향으로 이동하도록 하여 밸브의 효율성을 더욱 향상시킵니다. 이 설계는 또한 작은 밸브 개구부 에서 탁월한 제어성을 제공하여 최소화 흐름 특성 왜곡을 하고 전반적인 밸브 성능을 향상시킵니다.
특정 에 따라 작동 조건 및 적용 요구 사항 밸브에는 전기 액추에이터 또는 공압 액추에이터가 장착될 수 있습니다. 정밀한 제어를 위해 두 액추에이터 옵션 모두 최적의 유연성을 제공하여 자동화되고 효율적이며 반응성이 뛰어난 흐름 조절이 가능합니다.
고강도 및 고하중 용량 : 상단 가이드형 균형 케이지 구조는 고압 조건에서 탁월한 내구성과 안정성을 제공합니다.
S자형 흐름 경로 : 압력 강하를 줄이고 흐름 정확도를 향상시켜 다양한 응용 분야에서 정밀한 흐름 제어가 가능합니다.
넓은 조정 범위 : 다양한 시스템 요구 사항을 수용할 수 있는 광범위한 조정 기능을 제공하므로 다양한 산업 공정에 적합합니다.
낮은 압력 강하 : 최소한의 에너지 손실로 효율적인 작동을 위해 설계되어 전체 시스템 성능이 향상됩니다.
긴밀한 차단 : 누출 방지를 위한 안정적인 차단 기능을 제공하며 누출 방지 제어가 필요한 응용 분야에 필수적입니다.
높은 유량 계수 : 유량 제어에서 높은 용량을 보장하여 유량 시스템에 추가 장비의 필요성을 줄입니다.
신뢰성 및 손쉬운 유지 관리 : 프레스 케이지 구조로 밸브 시트 교체가 용이하여 유지 관리 비용이 절감되고 수명이 향상됩니다.
최소 흐름 왜곡 : 작은 밸브 개방에서도 안정적인 흐름 특성을 유지하도록 설계되어 흐름 불안정 없이 정밀한 조절을 보장합니다.
유연한 액추에이터 옵션 : 와 쌍을 이룰 수 있습니다 . 전기 또는 공압식 액추에이터 다양한 산업 환경에서 조정 가능하고 자동화된 제어를 위해
화학 처리 : 혼합, 여과, 화학 반응과 같은 공정에서 액체 및 가스의 흐름을 조절합니다.
제약 산업 : 활성 성분을 정밀하게 제어하여 약물 제조를 위한 정확한 투여량 및 혼합을 보장합니다.
석유 및 가스 : 업스트림, 미드스트림 및 다운스트림 응용 분야의 고압 조건에서 유체 및 가스 흐름을 제어합니다.
식음료 : 재료의 정확한 유량을 유지하여 생산 라인의 균일성과 일관성을 보장합니다.
발전 : 증기, 물, 가스 흐름을 조절하여 발전소와 터빈의 안정성을 유지합니다.
결론
탑 가이드 제어 밸브 시리즈는 탁월한 정밀 , 내구성 과 신뢰성을 제공합니다. 산업용 유량 조절을 위한 흐름 왜곡을 최소화하도록 설계되어 안정적인 제어를 보장합니다. 낮은 압력이나 작은 밸브 개방에서도 조정 범위가 넓고 유량 계수가 높으며 유지 관리가 용이한 이 밸브는 정확한 유량 제어가 필요한 산업에 적합합니다. 필요한 경우 전기식 또는 공압식 작동이 이 밸브는 특정 작동 요구 사항을 충족할 수 있는 유연성을 제공합니다. 만드십시오 . 상단 가이드 제어 밸브를 신뢰할 수 있는 고성능 유량 조절을 위한 최적의 솔루션으로
매개변수 |
사양 |
체형 |
직선형 S형 캐스트 밸브 |
플러그 유형 |
밸런스 케이지 단일 시트 플런저 밸브 코어 |
공칭 직경 |
DN15~300mm; NPS 1/2'~12' |
공칭 압력 |
PN 1.6~6.4MPa; 클래스 150~300LB |
적용온도 |
-196~+550℃ (작업 조건에 따라 선택 가능) |
연결 유형 |
플랜지, 용접, 나사(1' 이내 적용 가능) |
플랜지 거리 |
IEC 60534에 따르면 |
글랜드 유형 |
볼트 압축형 |
씰링 개스킷 |
금속 흑연 나선형 상처 개스킷 |
포장 |
PTFE, 유연한 흑연 |
액추에이터 |
공압 액츄에이터, 전동 액츄에이터 |

몸체 재질 탄소강
1 |
밸브 본체 |
WCB |
LCB |
WC9 |
2 |
틈 메우는 물건 |
316 + 흑연/FTFE |
||
3 |
밸브 시트 |
304 |
304 |
304 |
4 |
밸브 플러그 |
304 |
304 |
304 |
5 |
구리 슬리브 |
구리/316L |
||
6 |
가이드 슬리브 |
304 |
304 |
304 |
7 |
틈 메우는 물건 |
316 + 그랜바이트 /FTFE |
||
8 |
밸브 보닛 |
WCB |
LCB |
WC9 |
9 |
너트 |
304 |
304 |
304 |
10 |
이중 나사 볼트 |
304 |
304 |
304 |
11 |
밸브 스템 |
304 |
304 |
304 |
12 |
포장 |
PTFE/유연한 흑연 |
||
13 |
잠금너트 |
304 |
304 |
304 |
14 |
압축 슬리브 |
304 |
304 |
304 |
15 |
압축판 |
304 |
304 |
304 |

스테인레스 스틸 본체 재질
1 |
밸브 본체 |
CF8 |
CF8M |
CF3M |
2 |
틈 메우는 물건 |
316 + 흑연/FTFE |
||
3 |
밸브 시트 |
304 |
316 |
316L |
4 |
밸브 플러그 |
304 |
316 |
316L |
5 |
구리 슬리브 |
구리/316L |
||
6 |
가이드 슬리브 |
304 |
316 |
316L |
7 |
틈 메우는 물건 |
316 + 그랜바이트 /FTFE |
||
8 |
밸브 보닛 |
CF8 |
CF8M |
CF3M |
9 |
너트 |
304 |
316 |
316L |
10 |
이중 나사 볼트 |
304 |
316 |
316L |
11 |
밸브 스템 |
304 |
316 |
316L |
12 |
포장 |
PTFE/유연한 흑연 |
||
13 |
잠금너트 |
304 |
316 |
316L |
14 |
압축 슬리브 |
304 |
316 |
316L |
15 |
압축판 |
304 |
316 |
316L |
메모:
위는 금속 밀봉 밸브 시트를 갖춘 표준 구성입니다. 부드럽게 밀봉된 밸브 시트의 경우 VI 등급 옵션을 사용할 수 있습니다. 경질 합금 코팅이 된 밸브 내부도 제공될 수 있습니다.
표준 재질은 탄소강과 스테인리스강입니다. 특수자재 컨트롤 밸브 제품은 사용자의 현장 여건에 따라 맞춤 제작이 가능합니다.
저온형
적용 가능한 매체: 액체 질소, 액체 산소 등
적용 가능한 온도: -70~-196℃
벨로우즈형
적용 가능한 매체 : 가연성 및 폭발성 가스, 독성 액체, 부식성 매체 등
(mm) 내경(in) |
20 3/4 |
25 1 |
32 1-1/4 |
40 1-1/2 |
50 2 |
65 2-1/2 |
80 3 |
100 4 |
125 5 |
150 6 |
200 8 |
250 10 |
300 12 |
||
흐름 계수 |
일직선 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
퍼센트 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
||
(DN)직경(in) |
움직임 |
옵션 유량계수 Cv(★ 표준형 ● 권장 ○ 맞춤형) |
|||||||||||||
20 |
3/4 |
16mm |
★ |
||||||||||||
25 |
1 |
● |
★ |
||||||||||||
32 |
-1/4 |
25mm |
○ |
○ |
★ |
||||||||||
40 |
1-1/2 |
○ |
○ |
● |
★ |
||||||||||
50 |
2 |
○ |
○ |
● |
● |
★ |
|||||||||
65 |
2-1/2 |
40mm |
○ |
○ |
○ |
★ |
|||||||||
80 |
3 |
○ |
○ |
○ |
● |
★ |
|||||||||
100 |
4 |
○ |
○ |
○ |
● |
● |
★ |
||||||||
125 |
5 |
60mm |
○ |
○ |
○ |
★ |
|||||||||
150 |
6 |
○ |
○ |
● |
★ |
||||||||||
200 |
8 |
○ |
○ | ● |
● |
★ |
|||||||||
250 |
10 |
100mm |
○ |
○ |
● |
● |
★ |
||||||||
300 |
12 |
○ |
○ |
● |
● |
● |
★ |
||||||||
공압식 액츄에이터 |
HA/B-22 |
HA/B-23 |
HA/B-34 |
HA/B-45 |
HA/B-56 |
||||||||||
350cm² |
350cm² |
560cm² |
900cm² |
1400cm² |
|||||||||||
행동 모드 |
스프링 범위 |
금속 씰로 차압(MPa) 허용 |
|||||||||||||
가스 개방 |
20-100KPa |
1.16 |
0.7 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
0.02 |
0.01 |
|
40-200KPa |
3.34 |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.21 |
0.15 |
0.09 |
0.06 |
0.04 |
||
80-240KPa |
6.40 |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.50 |
0.50 |
0.36 |
0.21 |
0.15 |
0.08 |
||
가스 꺼짐 |
20-100KPa |
2.23 |
2.14 |
0.87 |
0.56 |
0.36 |
0.34 |
0.22 |
0.14 |
0.14 |
0.1 |
0.06 |
0.03 |
0.02 |
|
40-200KPa |
6.40 |
6.40 |
5.86 |
3.64 |
2.30 |
2.21 |
1.43 |
0.91 |
0.91 |
0.66 |
0.37 |
0.25 |
0.20 |
||
80-20KPa |
6.40 |
6.40 |
6.40 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.26 |
0.92 |
0.52 |
0.47 |
0.35 |
||
전동 액추에이터 |
금속 씰로 차압(MPa) 허용 |
||||||||||||||
추력(N) |
800 |
2.38 |
|||||||||||||
2000 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
||||||||||
3000 |
2.79 |
1.79 |
1.14 |
||||||||||||
5000 |
4.66 |
2.98 |
1.91 |
1.13 |
0.6 |
0.47 |
|||||||||
6500 |
1.35 |
0.8 |
0.57 |
0.39 |
0.26 |
0.16 |
|||||||||
10000 |
0.61 |
0.42 |
0.20 |
0.15 |
|||||||||||
16000 |
0.97 |
0.67 |
0.35 |
0.12 |
0.09 |
||||||||||
모델 형태 |
공압식 액츄에이터 |
전자 전동 액추에이터 |
|
ZH22~ZH56 |
3810L、RSL |
||
멀티 스프링 |
지능형 통합형 |
||
목적 |
조정, 스위치 |
규제 |
|
운전하다 |
공기압(스프링 범위) 140( 20~100)KPa G 240(40~200)KPa G 280(80~240)KPa G |
전원 공급 장치: AC 220V±10%50Hz 전원 공급 장치: AC 380V±10%50Hz |
|
관절 |
Rc1/4 |
일반적인 유형: 2-PF(G1/2') 방폭형: 2-PF(G3/4') |
|
긍정적인 행동 |
밸브를 밀어서 닫히도록 공기압이 증가합니다. |
제어 신호가 증가하여 밸브를 밀어 닫습니다. |
|
반응 |
밸브를 밀어서 열려면 공기압이 증가합니다. |
밸브를 밀어서 열려면 제어 신호가 증가합니다. |
|
제어 신호 |
4~20mA.DC(포지셔너 포함) |
입력 출력 4~20mA.DC |
|
지연 |
≤1%FS(포지셔너 포함) |
0.8%FS 이하 |
|
선형성 |
2%FS(포지셔너 포함) |
≤±1%FS |
|
주변 온도 |
-10~+70℃ |
||
표면 코팅 |
본체 : 흑색 인산염 처리 액추에이터: 아크릴 폴리우레탄 도료 |
||
옵션 액세서리 |
옵션 액세서리, 핸드 휠, 마그네틱 밸브, 여행 스위치, 잠금 밸브 |
히터 |
|
흐름특성 |
등분율、직선 |
||
조정 가능한 범위 |
50:1 |
||
정격 Cv 값 |
T등분율:10~1400, 직선:11~1500 |
||
허용누설 |
하드 씰: 레벨 IV(밸브의 정격 유량 0.01%); 소프트 씰: 레벨-V |
||
성능인데 |
운전 모드 |
영적인 |
전기 같은 |
본질적인 오류% |
±1.0 |
±1.0 |
|
반품차이% |
≤1.0 |
≤1.0 |
|
데드존 % |
≤0.6 |
≤1.0 |
|
일정한 점 편차% |
±2.5 |
±2.5 |
|
정격 스트로크 편차% |
≤2.5 |
≤2.5 |
|

공압 제어 밸브의 연결 치수
DN ~ 안에 |
20 3/4 |
25 1 |
32 1-1/4 |
40 1-1/2 |
50 2 |
65 2-1/2 |
80 3 |
100 4 |
125 5 |
150 6 |
200 8 |
250 10 |
300 12 |
|
| 엘 | PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
650 |
700 |
PN40 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
770 |
|
PN64 |
210 |
210 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
690 |
800 |
|
시간 |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
390 |
450 |
|
H2 |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
H3 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
520 |
550 |
|
H4 |
153 |
153 |
153 |
153 |
153 |
181 |
181 |
181 |
247 |
247 |
247 |
/ |
/ |
|
H5 |
336 |
338 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
755 |
790 |
|
H6 |
700(실제온도에 따름) |
|||||||||||||
H7 |
88 |
88 |
88 |
88 |
88 |
95 |
95 |
95 |
95 |
110 |
110 |
140 |
140 |
|
디 |
310 |
310 |
355 |
355 |
390 |
430 |
465 |
520 |
585 |
660 |
770 |
890 |
950 |
|
에이 |
200 |
200 |
200 |
200 |
200 |
240 |
240 |
240 |
350 |
350 |
350 |
450 |
450 |
|
기음 |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
650 |
650 |
|
플랜지 |
실행 파일:GB、HG、JB、DIN、JIS、ANSI대응 표준 |
|||||||||||||
참고: 1. 표의 치수는 부속품을 제외한 표준 데이터입니다. 액세서리의 크기는 실제 구성에 따라 계산됩니다. 2. 제품의 기술혁신 및 개선으로 인해 사이즈가 변경될 수 있습니다. 최신 정보는 당사 기술부서에 문의하시기 바랍니다.

연결 치수 의 전기 제어 밸브
DN ~ 안에 |
20 3/4 |
25 1 |
32 1-1/4 |
40 1-1/2 |
50 2 |
65 2-1/2 |
80 3 |
100 4 |
125 5 |
150 6 |
200 8 |
250 10 |
300 12 |
|
| 엘 | PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
PN40 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
|
PN64 |
210 |
210 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
시간 |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
390 |
450 |
|
H2 |
373 |
373 |
456 |
456 |
538 |
538 |
548 |
548 |
725 |
725 |
725 |
795 |
795 |
|
H3 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
520 |
550 |
|
H4 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
|
H5 |
336 |
338 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
755 |
790 |
|
H6 |
700(실제온도에 따름) |
|||||||||||||
H7 |
88 |
88 |
88 |
88 |
88 |
95 |
95 |
95 |
95 |
110 |
110 |
140 |
140 |
|
디 |
310 |
310 |
355 |
355 |
390 |
430 |
465 |
520 |
585 |
660 |
770 |
890 |
950 |
|
에이 |
225 |
225 |
225 |
255 |
255 |
255 |
255 |
255 |
310 |
310 |
310 |
350 |
350 |
|
플랜지 |
실행 파일:GB, HG, JB, DIN, JIS, ANSI 해당 표준 |
|||||||||||||
참고: 1. 표의 치수는 부속품을 제외한 표준 데이터입니다. 액세서리의 크기는 실제 구성에 따라 계산됩니다. 2. 제품의 기술혁신 및 개선으로 인해 사이즈가 변경될 수 있습니다. 최신 정보는 당사 기술부서에 문의하시기 바랍니다.
