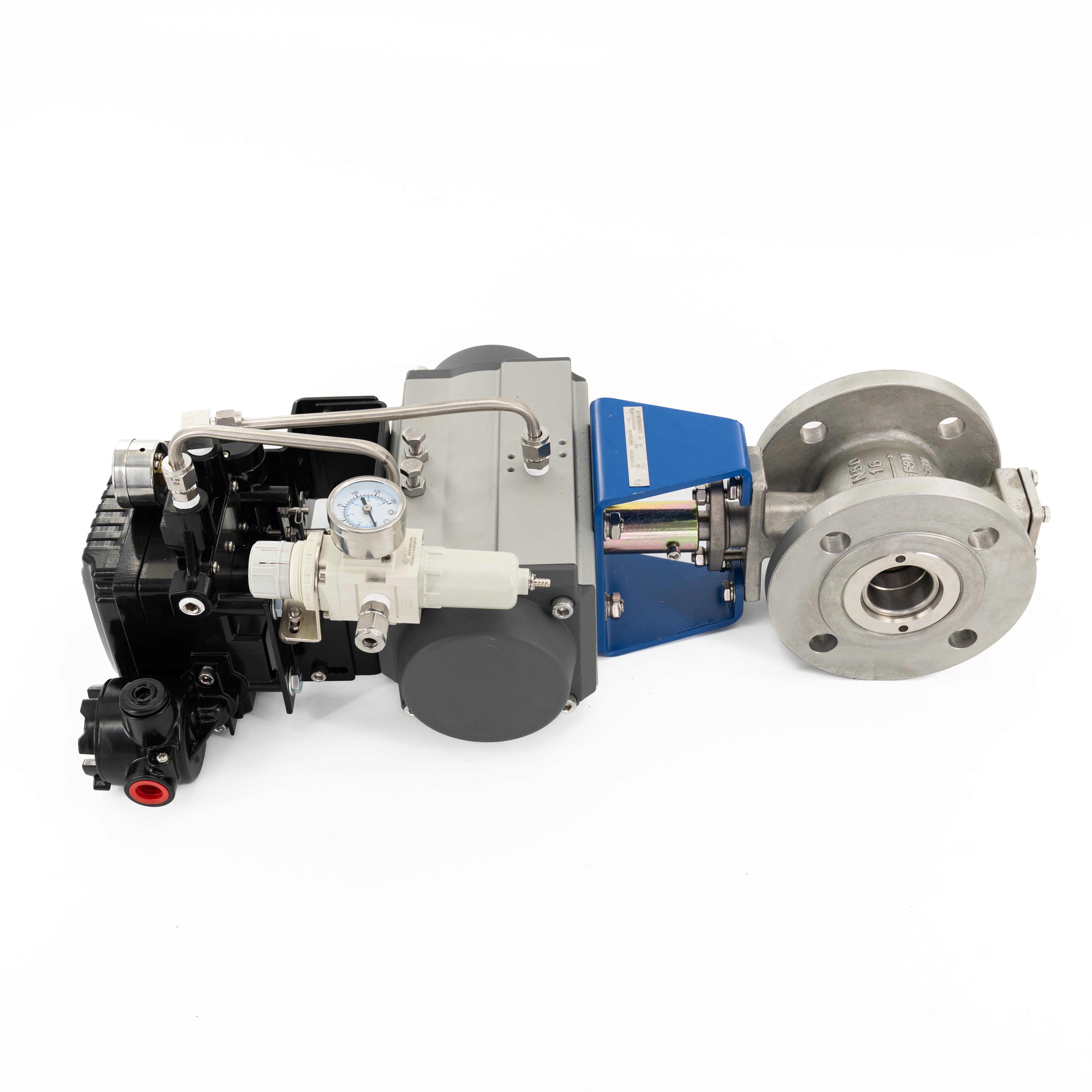

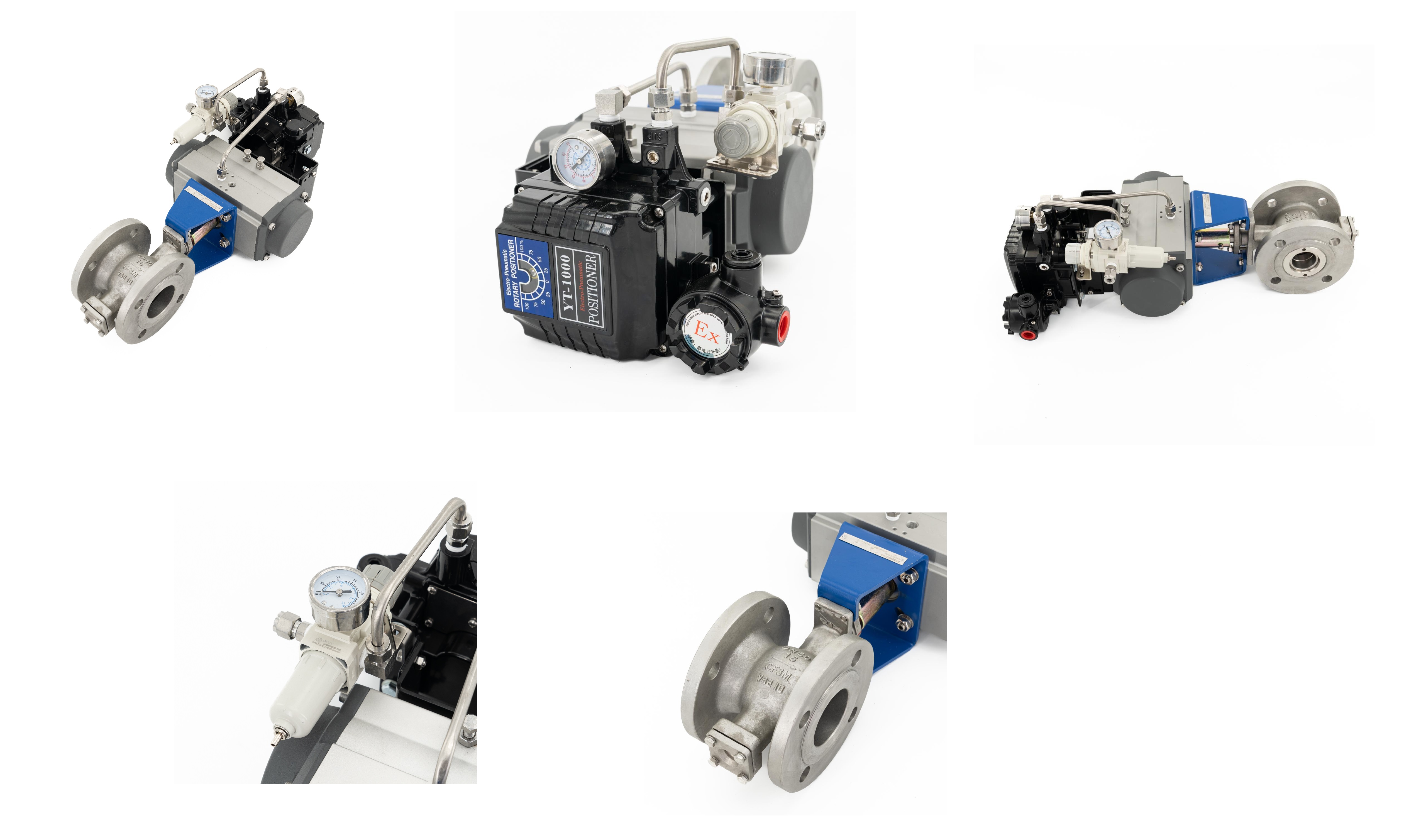

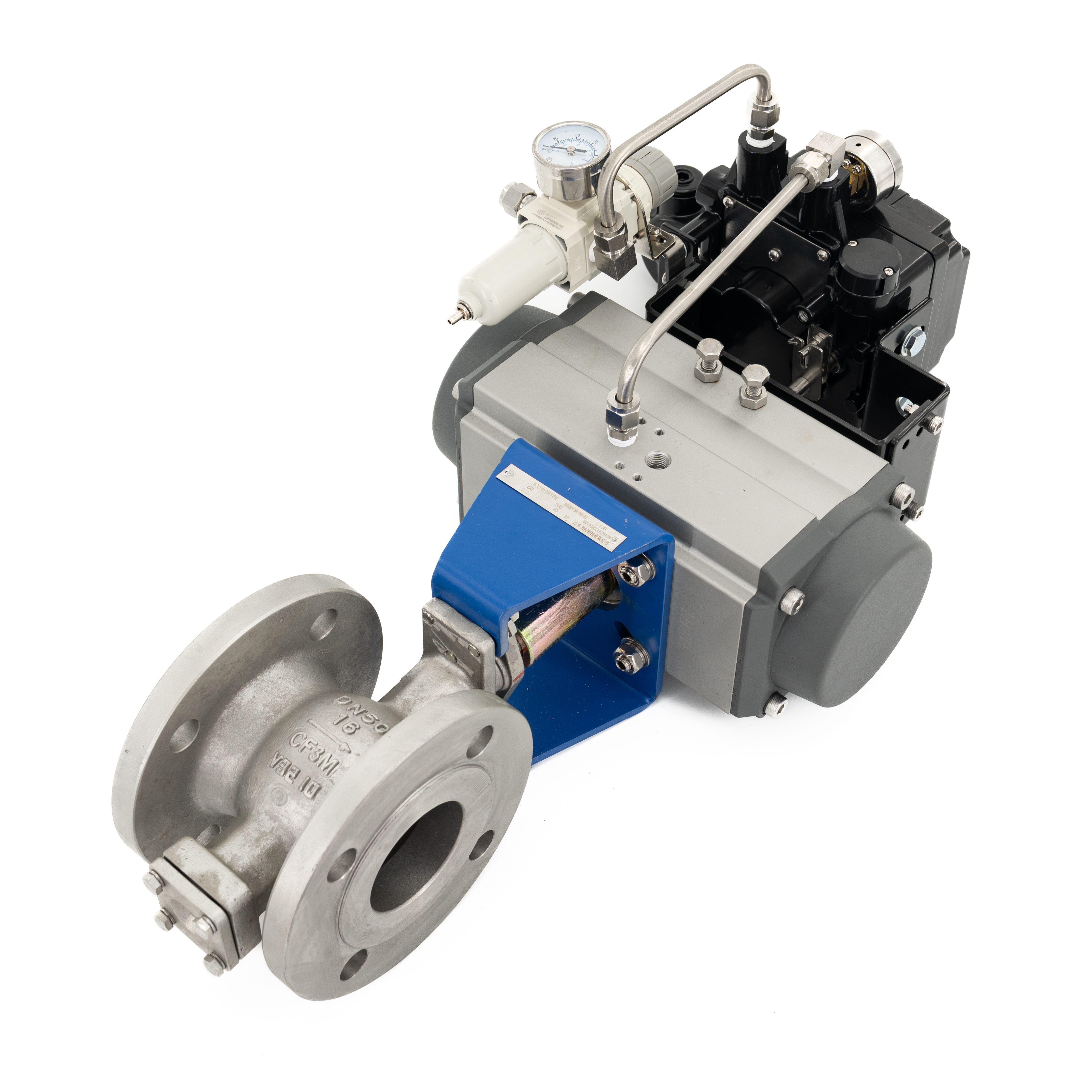

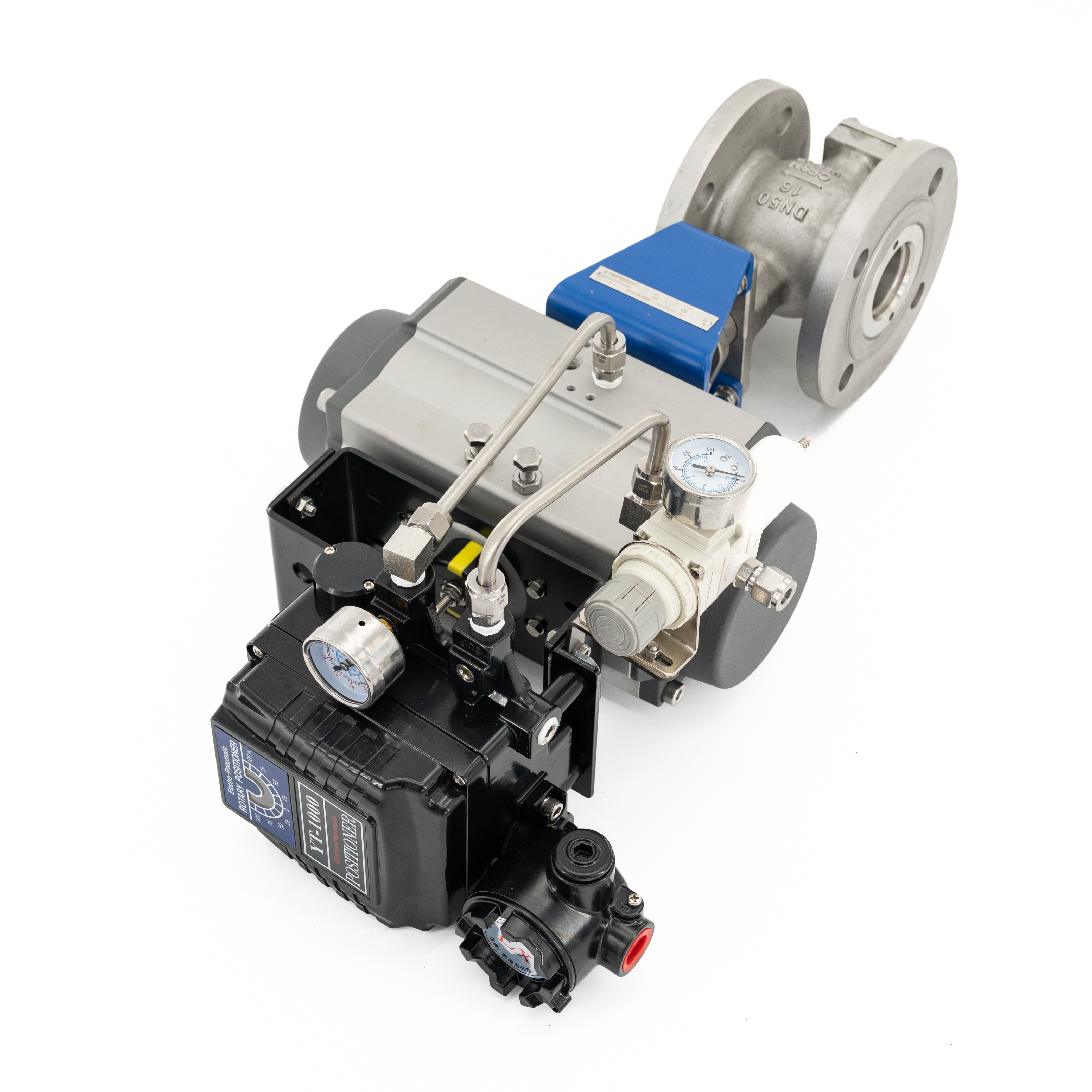

공압식 V형 변조 제어 볼 밸브

공압식 V형 변조 제어 볼 밸브

제품개요

• 이 V 포트 볼 밸브는 안정적인 유량 조정을 위해 V 컷 구형을 채택합니다.

• YT-1000 전기 공압식 포지셔너와 일치하여 0~100% 개방 제어를 위해 4~20mA 신호를 수신합니다.

• 스테인레스 스틸 구조는 슬러리 및 부식성 액체로 인한 마모에 강합니다.

• 빠른 현장 설치를 위해 전체 세트가 사전 조립되어 공장에서 테스트되었습니다.



애플리케이션

• 펄프 및 제지: 펄프 섬유 슬러리 흐름 조절

• 화학 산업: 산, 용매 및 부식성 매체 흐름 제어

• 수처리: 화학 물질 투여 및 파이프라인 흐름 조정

• 야금: 광물 슬러리 및 입상 매체 조절

• 식품 및 약국: 원료 액체 정밀 변조



제품특징

1. 최적화된 V-노치 볼 설계는 등비율 흐름 특성을 형성하여 0%에서 100% 스트로크까지 안정적인 비례 흐름 제어를 실현합니다.

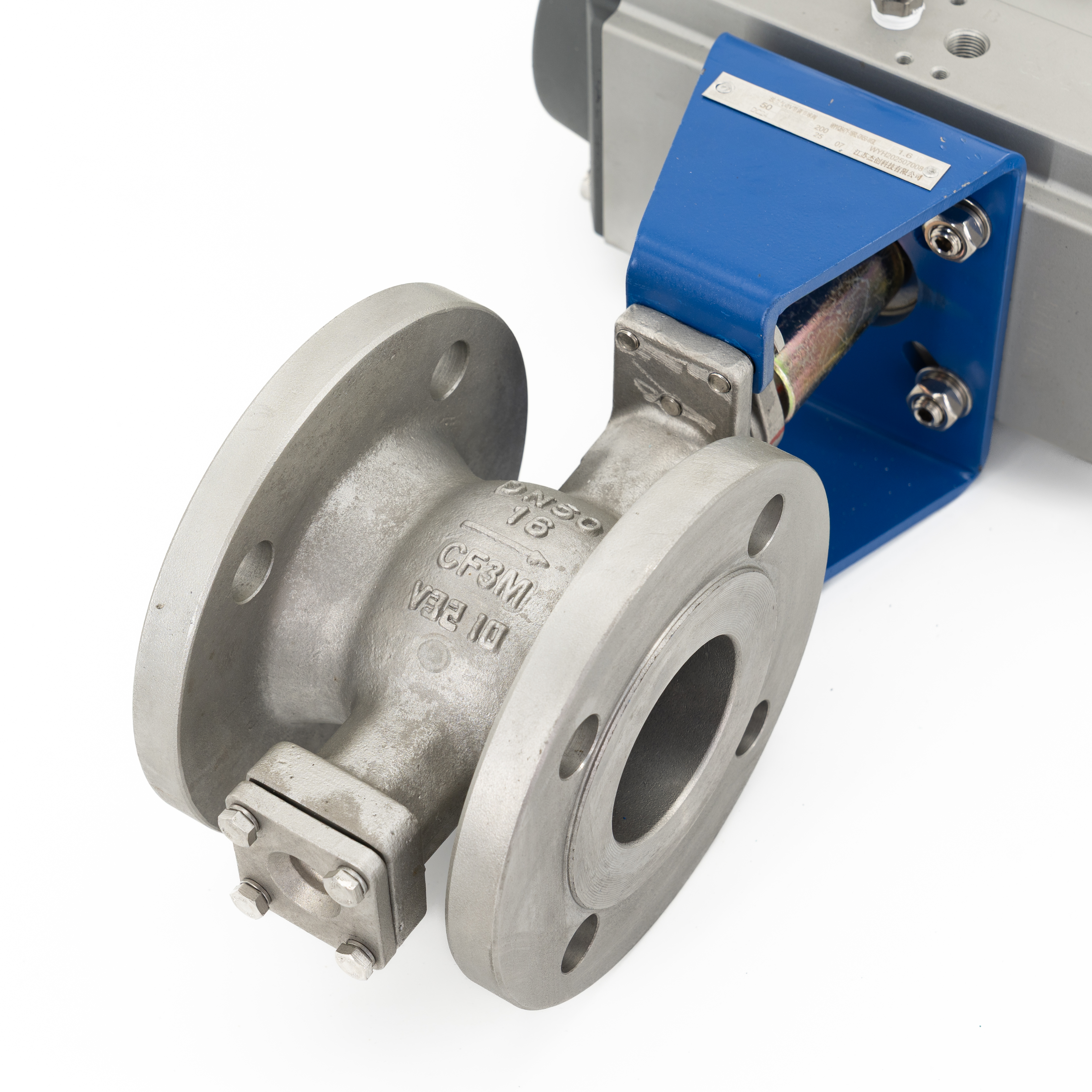

2. CF8/CF3M 스테인리스 스틸 몸체와 볼은 내마모성을 향상시켜 슬러리, 섬유 및 쉬운 정련 매체에 매우 적합합니다.

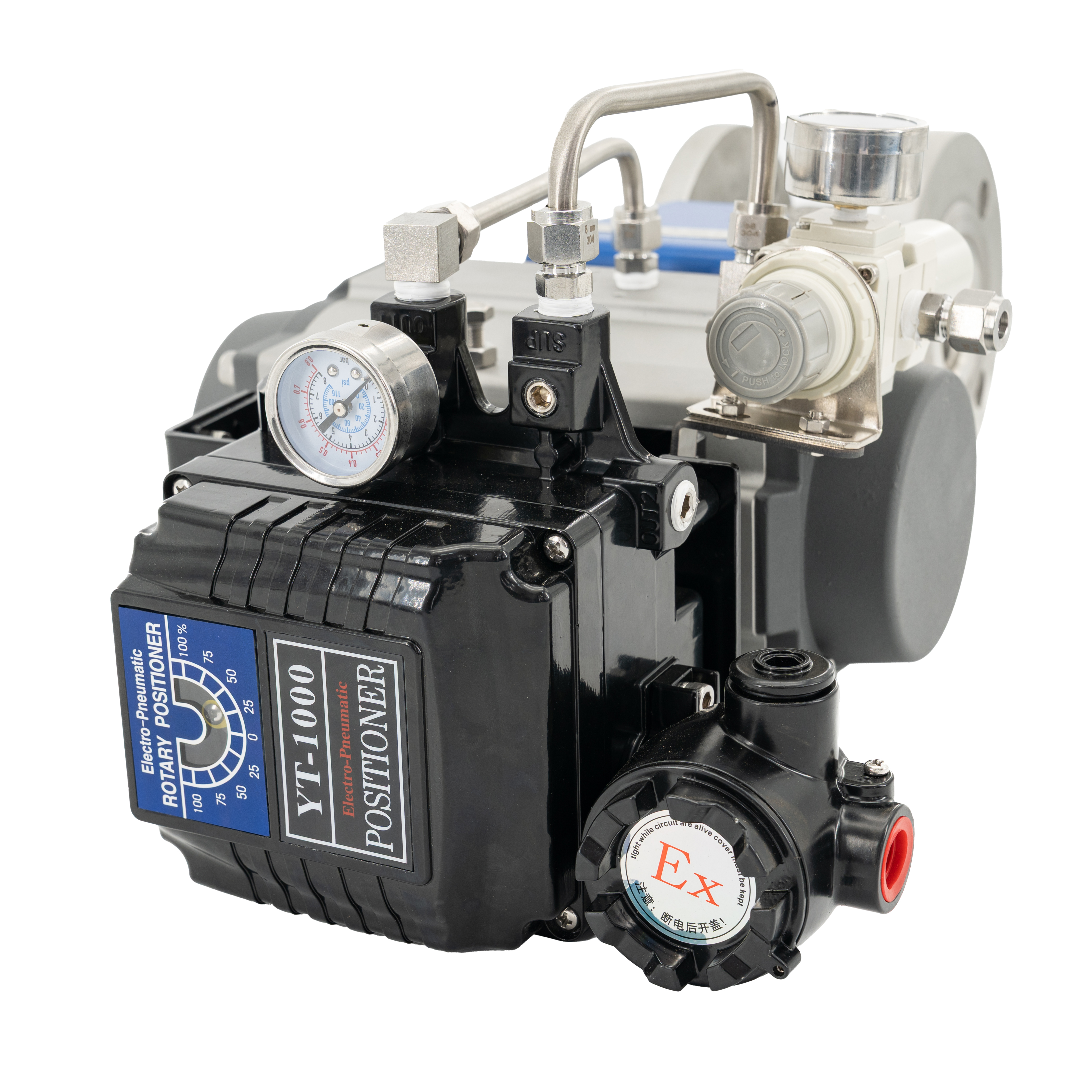

3. 표준 4-20mA DC 입력 신호로 YT-1000 시리즈 전기 공압식 포지셔너를 지원합니다. EX 방폭구조는 가연성 현장에서는 선택사항입니다.

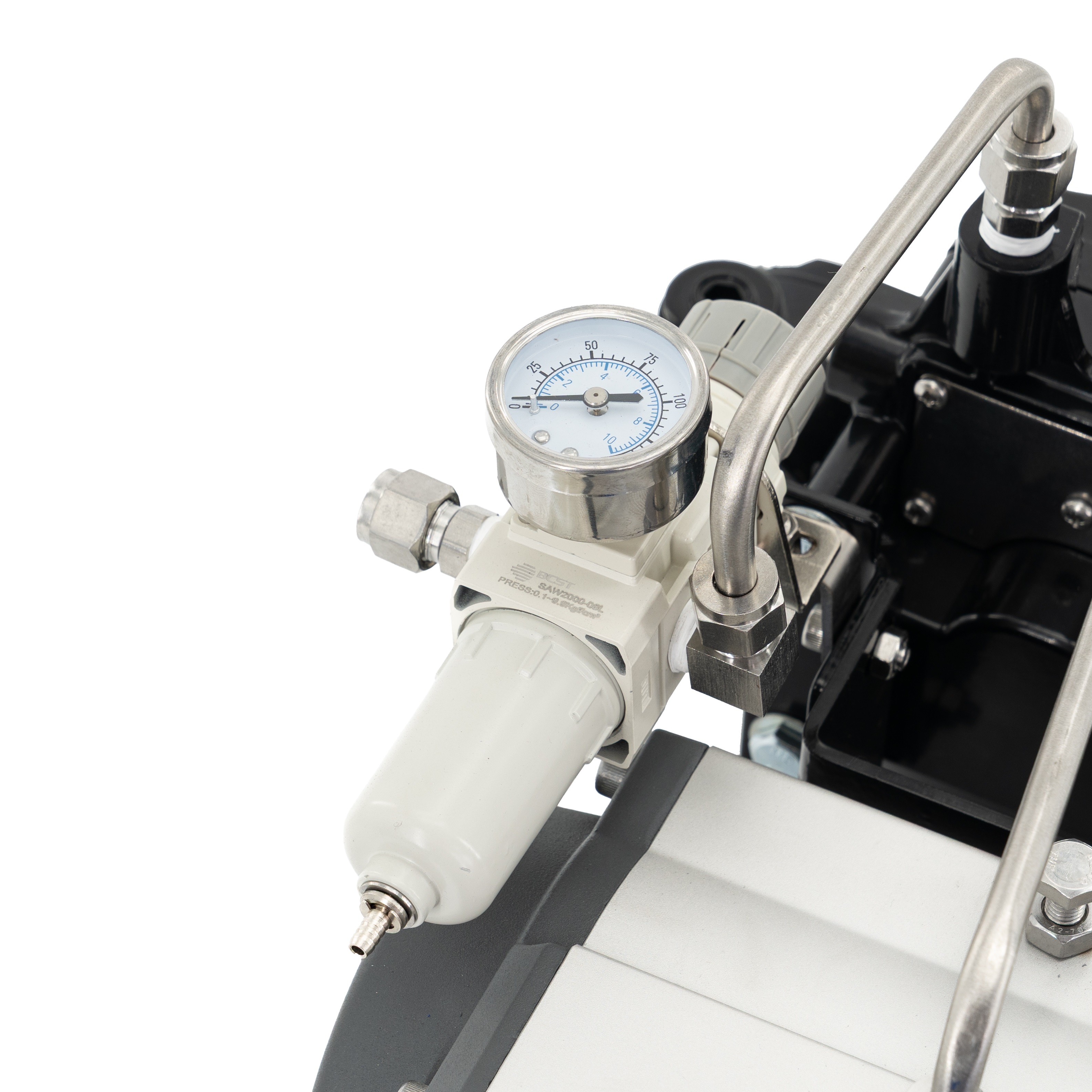

4. 공압식 액추에이터, 공기 필터 조절기, 포지셔너 및 압력 게이지의 완전한 조합은 공장을 떠나기 전에 전체 성능 테스트를 완료했습니다.

5. 고정 볼 + 스프링 예압 밸브 시트 구조는 정밀한 스로틀링 외에도 안정적인 완전 차단을 실현하고 조절 및 차단의 이중 요구 사항을 충족합니다.

6. 표준 ISO5211 상단 플랜지 연결로 일상적인 유지 관리 및 현장 액세서리 교체에 편리합니다.

7. 표준 파열 방지 스템은 매체 누출을 방지합니다. 가연성 유체 작업 조건에 맞게 정전기 방지 구성을 맞춤 설정할 수 있습니다.

기술적인 매개변수

모든 매개변수는 필요에 따라 사용자 정의할 수 있습니다.
