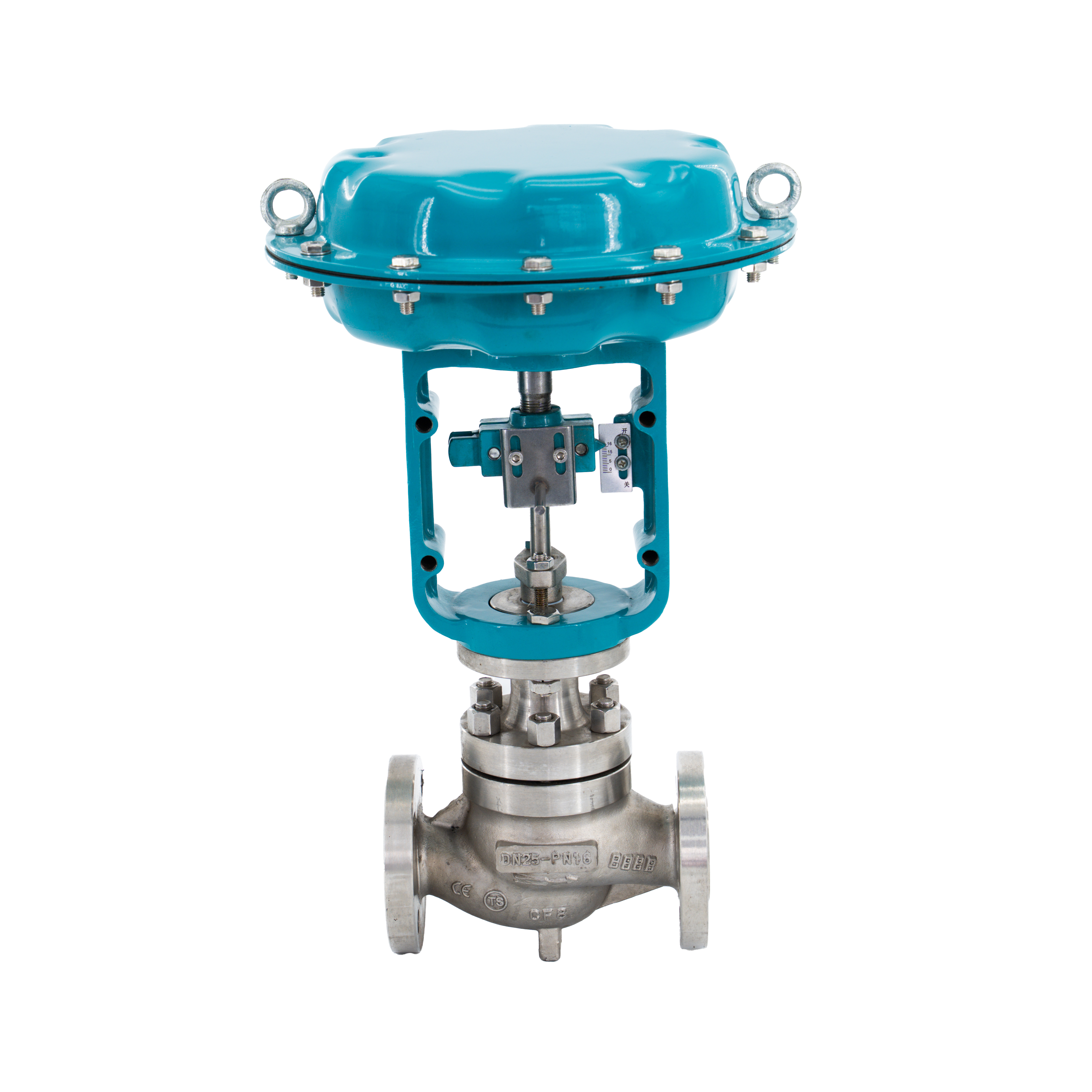

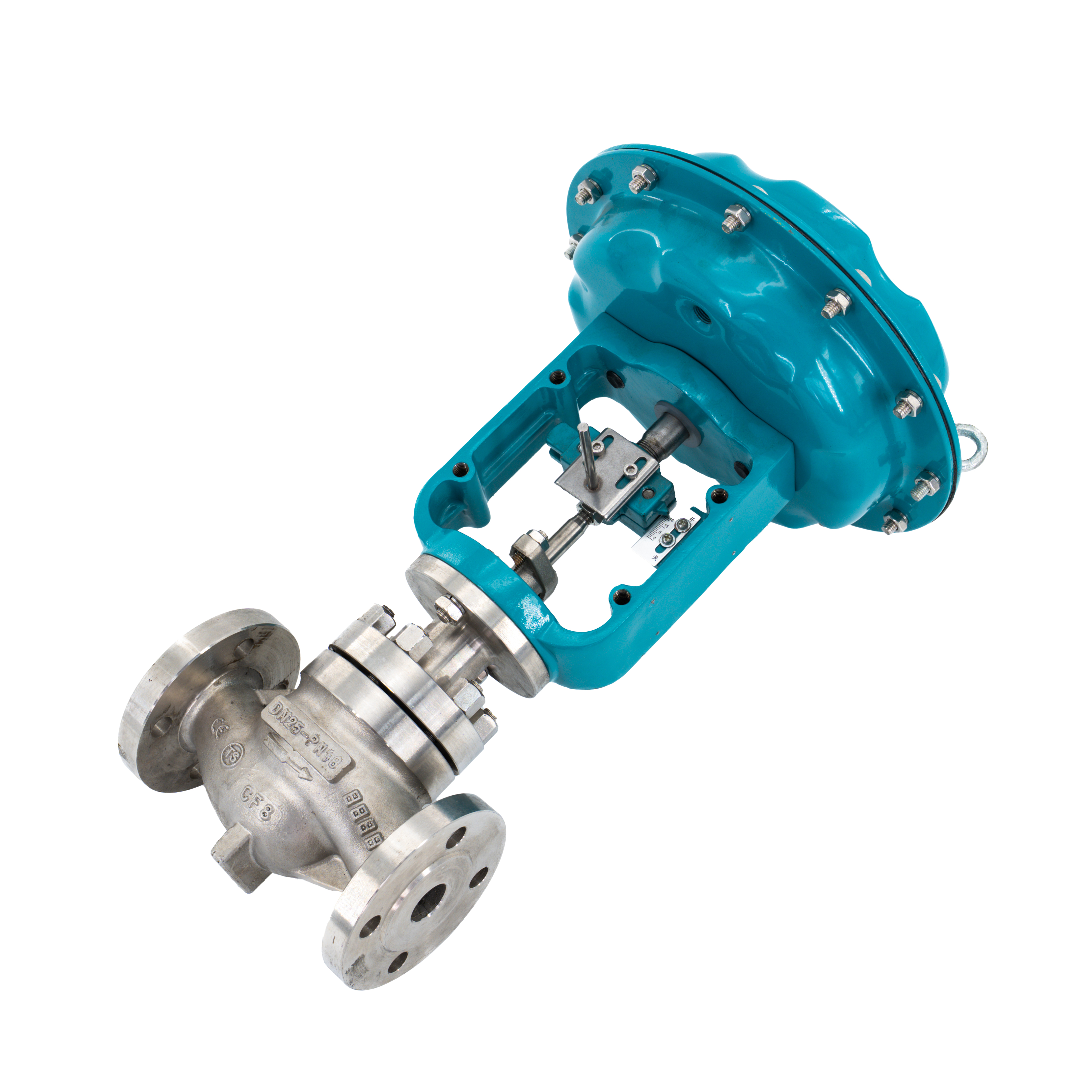

Vanne de commande à guide supérieur à membrane pneumatique pour un débit industriel précis

La série de vannes de régulation Top-Guide est conçue avec une structure à cage équilibrée à guidage supérieur qui garantit des performances supérieures dans les applications de contrôle de débit industriel . Offrant une résistance élevée, une capacité de charge élevée et une faible perte de charge , ces vannes sont parfaites pour une régulation précise du débit et sont particulièrement efficaces dans les environnements avec de faibles pressions différentielles . La conception présente des chemins d'écoulement en forme de S , qui améliorent les caractéristiques d'écoulement en réduisant les turbulences et en assurant une régulation stable du débit . Avec une large plage de réglage et une grande précision dans la régulation du débit ou de la pression du fluide , cette vanne est une solution idéale pour diverses applications industrielles où la fiabilité et les performances sont essentielles.

La vanne de régulation à siège unique offre une fermeture étanche et un contrôle précis du débit, ce qui la rend adaptée aux applications dans les chimiques, , pharmaceutiques , , pétrolières et gazières , ainsi que dans l'agroalimentaire et les boissons industries , où une mesure et un contrôle précis du débit sont essentiels.

Structure du produit

La vanne est construite avec une structure de siège de vanne à cage de presse , offrant une fiabilité élevée et une facilité de maintenance. Cette conception résout les problèmes de fuite courants rencontrés dans les structures de vannes sans siège traditionnelles , garantissant une durée de vie plus longue et une réduction des temps d'arrêt pour la maintenance. Cette structure à cage de presse est non seulement facile à remplacer, mais réduit également considérablement le besoin de remplacements fréquents, ce qui la rend rentable à long terme. La conception à débit ouvert améliore encore l'efficacité de la vanne en garantissant que le fluide se déplace dans la direction de l'ouverture de la vanne. Cette conception offre également une excellente contrôlabilité aux petites ouvertures de vanne , minimisant la distorsion des caractéristiques de débit et améliorant les performances globales de la vanne.

En fonction des conditions de fonctionnement spécifiques et des exigences de l'application, la vanne peut être équipée d'un actionneur électrique ou d'un actionneur pneumatique pour un contrôle précis. Les deux options d'actionneur offrent une flexibilité optimale, permettant une régulation de débit automatisée, efficace et réactive.

Caractéristiques du produit

• Haute résistance et capacité de charge élevée : la structure de cage équilibrée et guidée par le haut offre une durabilité et une stabilité exceptionnelles dans des conditions de haute pression.

• Chemins d'écoulement en forme de S : ceux-ci réduisent la chute de pression et améliorent la précision du débit, permettant un contrôle précis du débit dans une gamme d'applications.

• Large plage de réglage : offre une large gamme de réglages pour s'adapter aux différents besoins du système, ce qui le rend adapté à divers processus industriels.

• Faible chute de pression : conçu pour un fonctionnement efficace avec une perte d’énergie minimale, améliorant ainsi les performances globales du système.

• Fermeture étanche : Fournit une fermeture fiable pour éviter les fuites, essentielle pour les applications nécessitant un contrôle zéro fuite.

• Coefficient de débit élevé : Assure une capacité élevée de contrôle du débit, réduisant ainsi le besoin d'équipements supplémentaires dans les systèmes de débit.

• Entretien fiable et facile : la structure à cage de presse permet un remplacement facile du siège de valve, réduisant ainsi les coûts de maintenance et améliorant la longévité.

• Distorsion minimale du débit : conçu pour maintenir des caractéristiques de débit stables, même avec de petites ouvertures de vanne, garantissant une régulation précise sans instabilité du débit.

• Options d'actionneurs flexibles : peuvent être associés à des actionneurs électriques ou pneumatiques pour un contrôle adaptable et automatisé dans divers environnements industriels.

Applications

• Traitement chimique : Régulation du flux de liquides et de gaz dans des processus tels que le mélange, la filtration et les réactions chimiques.

• Industrie pharmaceutique : Contrôle précis des principes actifs, garantissant un dosage et un mélange précis pour la fabrication de médicaments.

• Pétrole et gaz : contrôle du débit de fluides et de gaz dans des conditions de haute pression dans les applications en amont, intermédiaire et en aval.

• Aliments et boissons : Maintenir des débits exacts pour les ingrédients, garantissant l'uniformité et la cohérence des lignes de production.

• Production d'électricité : Pour réguler le débit de vapeur, d'eau et de gaz afin de maintenir la stabilité des centrales électriques et des turbines.

Conclusion

La série de vannes de régulation Top-Guide offre de précision inégalées , une durabilité et une fiabilité pour la régulation du débit industriel. Sa conception minimise la distorsion du débit, garantissant un contrôle stable même à basse pression ou à petites ouvertures de vanne. Avec sa large plage de réglage, son coefficient de débit élevé et sa maintenance facile, cette vanne est parfaite pour les industries nécessitant un contrôle précis du débit. Que vous ayez besoin d'un actionnement électrique ou pneumatique , cette vanne offre la flexibilité nécessaire pour répondre à vos besoins opérationnels spécifiques. Faites de la vanne de régulation Top-Guide votre solution incontournable pour une régulation de débit fiable et haute performance.



Structure et matériaux

Acier au carbone pour le matériau du corps

1	Corps de vanne	WCB	LCB	WC9
2	Joint	316 + graphite/FTFE
3	Siège de soupape	304	304	304
4	Bouchon de vanne	304	304	304
5	Manchon en cuivre	Cu/316L
6	Manchon de guidage	304	304	304
7	Joint	316 + Granbite /FTFE
8	Chapeau de vanne	WCB	LCB	WC9
9	Noix	304	304	304
10	Boulon à double vis	304	304	304
11	Tige de valve	304	304	304
12	Emballage	PTFE/Graphite flexible
13	Contre-écrou	304	304	304
14	Manchon de compression	304	304	304
15	Plaque de compression	304	304	304

Matériau du corps en acier inoxydable

1	Corps de vanne	CF8	CF8M	CF3M
2	Joint	316 + graphite/FTFE
3	Siège de soupape	304	316	316L
4	Bouchon de vanne	304	316	316L
5	Manchon en cuivre	Cu/316L
6	Manchon de guidage	304	316	316L
7	Joint	316 + Granbite /FTFE
8	Chapeau de vanne	CF8	CF8M	CF3M
9	Noix	304	316	316L
10	Boulon à double vis	304	316	316L
11	Tige de valve	304	316	316L
12	Emballage	PTFE/Graphite flexible
13	Contre-écrou	304	316	316L
14	Manchon de compression	304	316	316L
15	Plaque de compression	304	316	316L

Note:

1. Ce qui précède est la configuration standard, avec un siège de soupape scellé en métal. Pour les sièges de soupape à joint souple, des options de qualité VI sont disponibles. Des composants internes de vanne avec un revêtement en alliage dur peuvent également être fournis.

2. Les matériaux standards sont l'acier au carbone et l'acier inoxydable. Les produits de vannes de régulation de matériaux spéciaux peuvent être personnalisés en fonction des conditions du site de l'utilisateur.

Paramètres de spécification

(mm) Diamètre intérieur (po)			20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
Coefficient de débit		Ligne droite	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
		Pour cent	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
(DN)Diamètre (po)		Mouvement	Coefficient de débit en option Cv (★ type standard ● Recommandé ○ Personnalisé)
20	3/4	16mm	★
25	1		●	★
32	-1/4	25mm	○	○	★
40	1-1/2		○	○	●	★
50	2		○	○	●	●	★
65	2-1/2	40mm			○	○	○	★
80	3				○	○	○	●	★
100	4				○	○	○	●	●	★
125	5	60mm						○	○	○	★
150	6								○	○	●	★
200	8								○	○	●	●	★
250	10	100mm								○	○	●	●	★
300	12									○	○	●	●	●	★
Actionneur pneumatique			HA/B-22		HA/B-23			HA/B-34			HA/B-45			HA/B-56
			350 cm⊃2 ;		350 cm⊃2 ;			560 cm⊃2 ;			900 cm⊃2 ;			1400 cm⊃2 ;
Mode d'action		Gamme ressort	Le joint métallique permet une pression différentielle (MPa)
Ouverture de gaz		20-100KPa	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03	0.02	0.01
		40-200 KPa	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.21	0.15	0.09	0.06	0.04
		80-240 KPa	6.40	4.99	3.05	1.95	1.25	1.18	0.78	0.50	0.50	0.36	0.21	0.15	0.08
Coupure de gaz		20-100KPa	2.23	2.14	0.87	0.56	0.36	0.34	0.22	0.14	0.14	0.1	0.06	0.03	0.02
		40-200 KPa	6.40	6.40	5.86	3.64	2.30	2.21	1.43	0.91	0.91	0.66	0.37	0.25	0.20
		80-20KPa	6.40	6.40	6.40	5.04	3.18	3.06	1.98	1.26	1.26	0.92	0.52	0.47	0.35
Actionneur électrique			Le joint métallique permet une pression différentielle (MPa)
Poussée(N)		800	2.38
		2000	4.77	3.05	1.86	1.19	0.76
		3000			2.79	1.79	1.14
		5000			4.66	2.98	1.91	1.13	0.6	0.47
		6500						1.35	0.8	0.57	0.39	0.26	0.16
		10000									0.61	0.42	0.20	0.15
		16000									0.97	0.67	0.35	0.12	0.09

Paramètres de l'actionneur

Modèle Formulaire	Actionneur pneumatique	Actionneur électrique électronique
	ZH22 ~ ZH56	3810L、RSL
	Multi-ressort	Type intégré intelligent
But	Réglage, interrupteur	Régulateur
Conduire	Pression atmosphérique (plage de ressort) 140 (20 ～ 100) KPa G 240(40~200)KPaG 280(80~240)KPaG	Alimentation : AC 220 V ± 10 % 50 Hz. Alimentation : AC 380 V ± 10 % 50 Hz.
Articulation	RC 1/4	Type commun : 2-PF(G1/2') Type antidéflagrant : 2-PF(G3/4')
Action positive	La pression de l'air augmente pour pousser la vanne à se fermer	Le signal de commande augmente pour pousser la vanne à se fermer
Réaction	La pression de l'air augmente pour pousser la vanne ouverte	Le signal de commande augmente pour pousser la vanne ouverte
Signal de commande	4 ~ 20 mA.DC (avec positionneur)	Sortie d'entrée 4 ~ 20 mA.DC
Décalage	≤1%FS (avec positionneur)	≤0,8% FS
Linéarité	2% FS (avec positionneur)	≤ ± 1 % FS
Température ambiante	-10～+70℃
Revêtement de surface	Corps : Traitement de phosphatation noire Actionneur : Peinture acrylique polyuréthane
Accessoires en option	Accessoires en option, volant, vanne magnétique, Interrupteur de voyage, valve de verrouillage		Chauffage

Principaux paramètres de performance

Caractéristiques du débit		Pourcentage égal、Ligne droite
Plage réglable		50:1
Valeur nominale du Cv		Pourcentage égal : 10~1400, Ligne droite :11~1500
Fuite admissible		Joint dur : niveau IV (débit nominal de 0,01 % de la vanne) ; Joint souple : niveau V
Indice de performance	Mode conduite	Pneumatique	Électrique
	% d'erreur intrinsèque	±1,0	±1,0
	Différence de retour %	≤1,0	≤1,0
	Zone morte %	≤0,6	≤1,0
	Écart de point constant %	±2,5	±2,5
	Déviation nominale de la course %	≤2,5	≤2,5

Dimension de connexion de la vanne de commande pneumatique

DN Dans		20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	650	700
	PN40	181	184	200	222	254	276	298	352	410	451	600	670	770
	PN64	210	210	210	251	286	311	337	394	440	508	650	690	800
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		285	285	285	285	285	360	360	360	470	470	470	580	580
H3		208	208	224	228	228	334	334	342	408	453	482	520	550
H4		153	153	153	153	153	181	181	181	247	247	247	/	/
H5		336	338	402	402	405	627	628	635	698	702	728	755	790
H6			700 (selon la température réelle)
H7		88	88	88	88	88	95	95	95	95	110	110	140	140
D		310	310	355	355	390	430	465	520	585	660	770	890	950
UN		200	200	200	200	200	240	240	240	350	350	350	450	450
C		282	282	282	282	282	360	360	360	470	470	470	650	650
Bride		Exécutable : GB, HG, JB, DIN, JIS, ANSI Norme correspondante

Remarque : 1. Les dimensions du tableau sont des données standard sans accessoires. Les dimensions des accessoires sont calculées en fonction de la configuration réelle. 2. En raison de l'innovation technique et de l'amélioration du produit, la taille peut changer. Veuillez contacter le service technique de la Société pour les dernières informations.

de connexion Dimension de électrique de commande la vanne

DN  Dans		20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN64	210	210	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		373	373	456	456	538	538	548	548	725	725	725	795	795
H3		208	208	224	228	228	334	334	342	408	453	482	520	550
H4		90	90	90	90	90	90	90	90	90	90	90	90	90
H5		336	338	402	402	405	627	628	635	698	702	728	755	790
H6		700 (selon la température réelle)
H7		88	88	88	88	88	95	95	95	95	110	110	140	140
D		310	310	355	355	390	430	465	520	585	660	770	890	950
UN		225	225	225	255	255	255	255	255	310	310	310	350	350
Bride		Exécutable : GB, HG, JB, DIN, JIS, ANSI Norme correspondante

Remarque : 1. Les dimensions du tableau sont des données standard sans accessoires. Les dimensions des accessoires sont calculées en fonction de la configuration réelle. 2. En raison de l'innovation technique et de l'amélioration du produit, la taille peut changer. Veuillez contacter le service technique de la Société pour les dernières informations.
