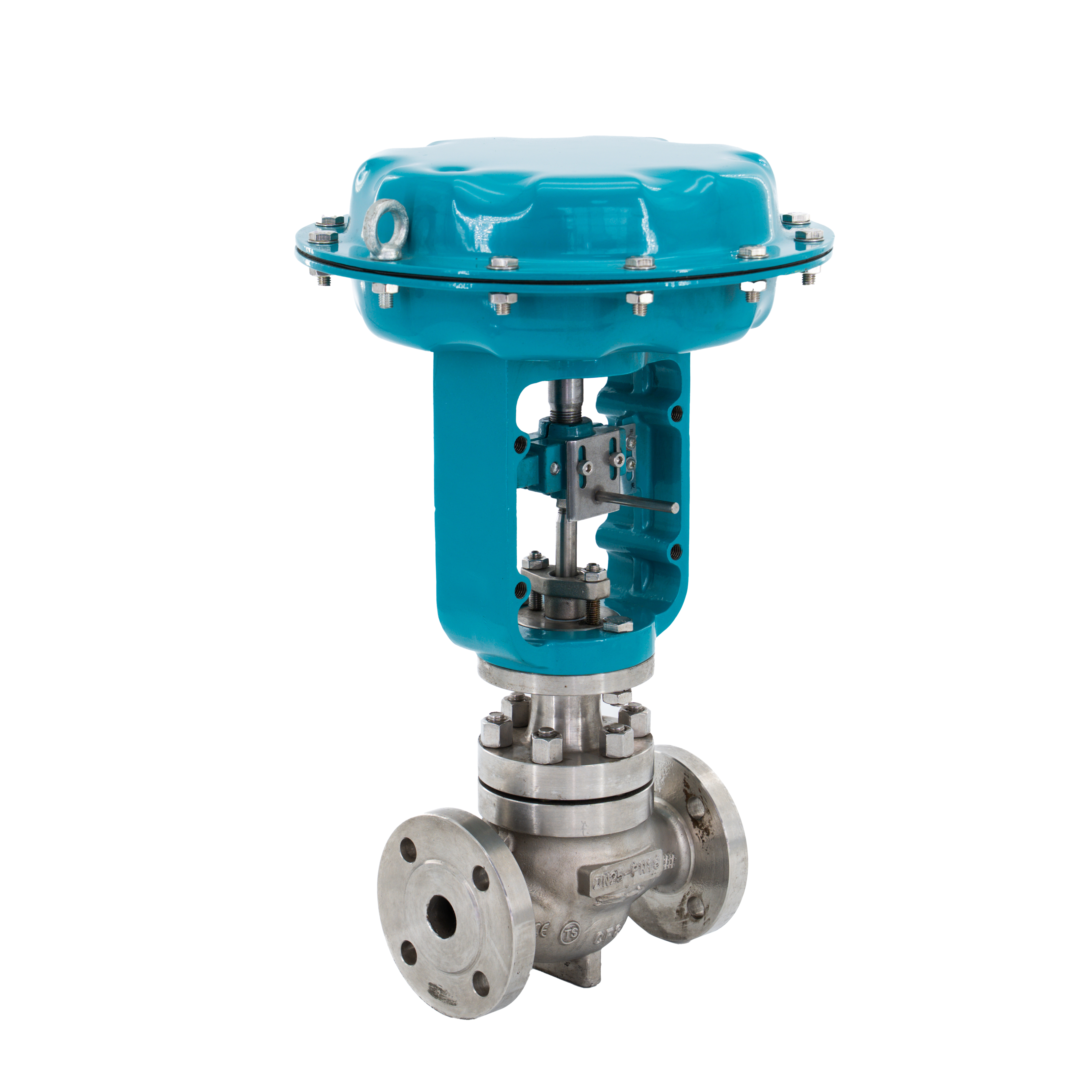

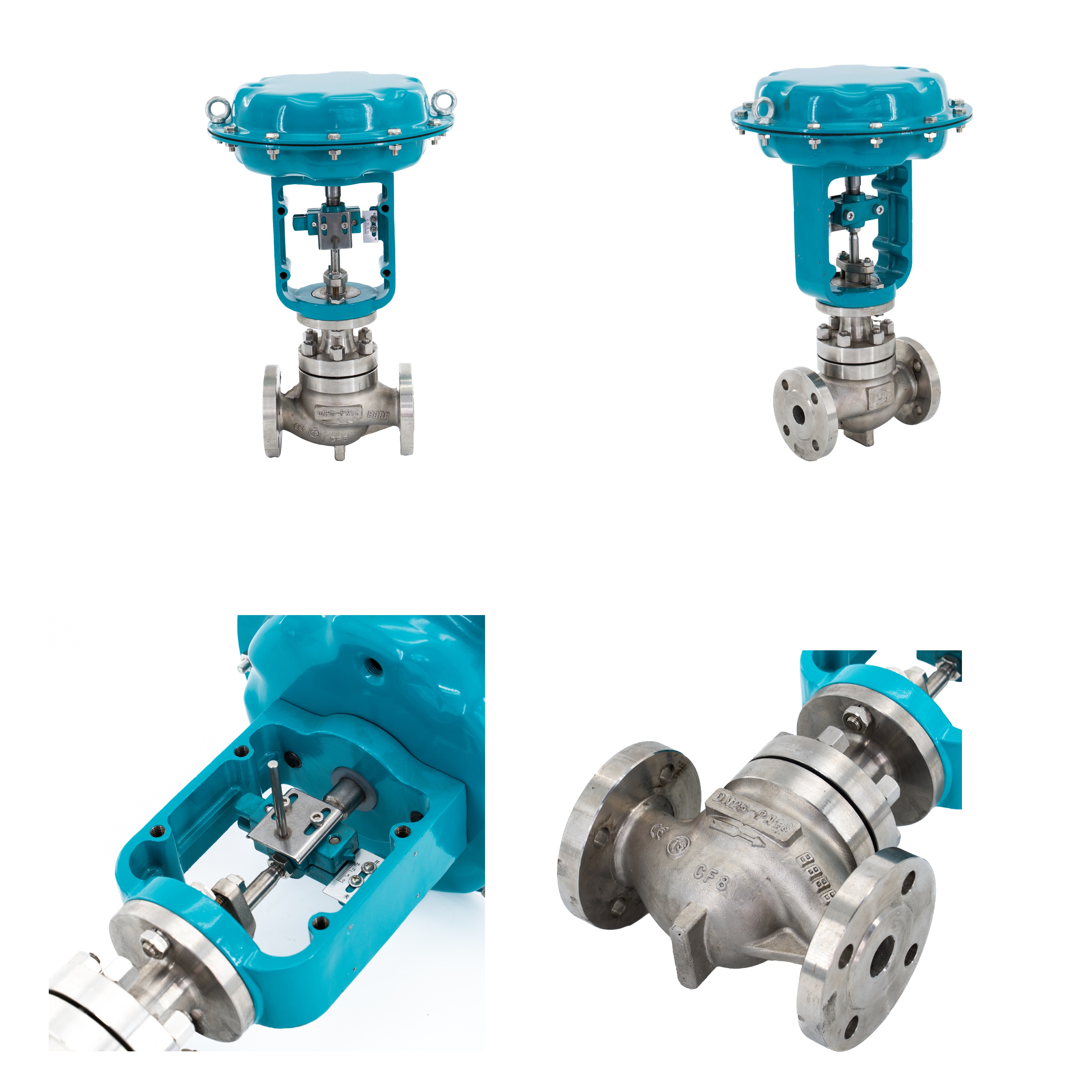

Pneumatisches Membran-Steuerventil mit oberer Führung für präzisen industriellen Durchfluss

Die Top-Guide-Regelventilserie ist mit einer oben geführten, ausgewogenen Käfigstruktur ausgestattet, die eine hervorragende Leistung bei industriellen Durchflussregelungsanwendungen gewährleistet . bieten eine hohe Festigkeit, hohe Belastbarkeit und einen geringen Druckabfall und eignen sich perfekt für Diese Ventile eine präzise Durchflussregelung und sind besonders effektiv in Umgebungen mit kleinen Differenzdrücken . Das Design zeichnet sich durch S-förmige Strömungswege aus , die die Strömungseigenschaften verbessern, indem sie Turbulenzen reduzieren und eine stabile Strömungsregulierung gewährleisten . Mit einem großen Einstellbereich und hoher Genauigkeit bei der Regulierung des Mediumflusses oder -drucks ist dieses Ventil eine ideale Lösung für verschiedene Industrieanwendungen, bei denen Zuverlässigkeit und Leistung von entscheidender Bedeutung sind.

Das einsitzige Regelventil bietet einen dichten Abschluss und eine genaue Durchflussregelung und eignet sich daher für Anwendungen in der chemisch- , pharmazeutischen , Öl- und Gasindustrie sowie in der Lebensmittel- und Getränkeindustrie , wo eine präzise Durchflussmessung und -regelung unerlässlich ist.

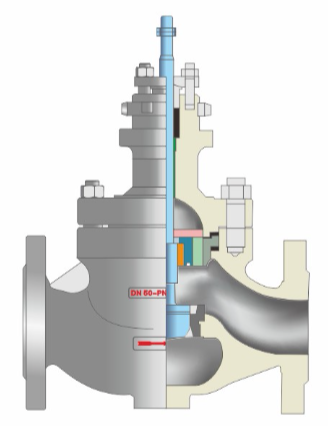

Produktstruktur

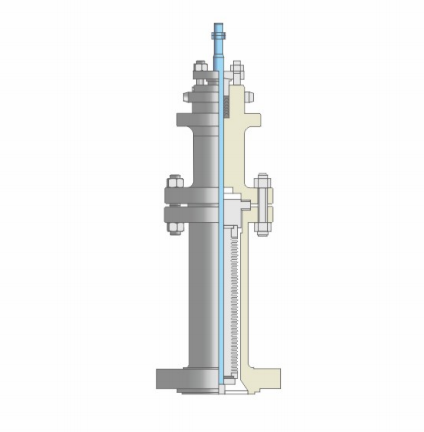

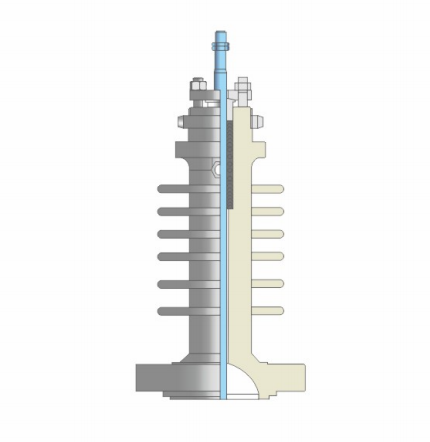

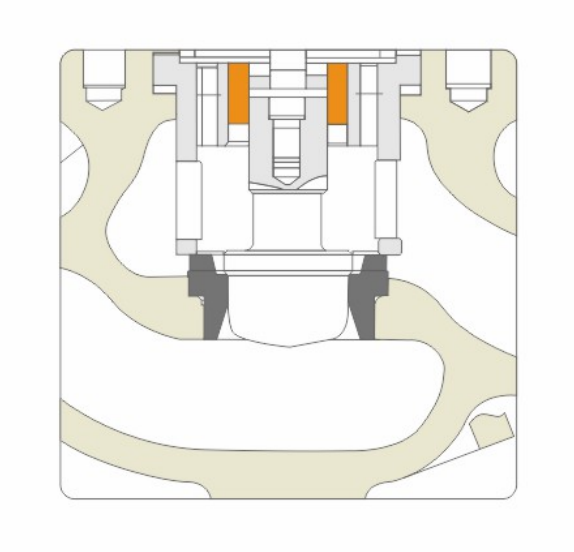

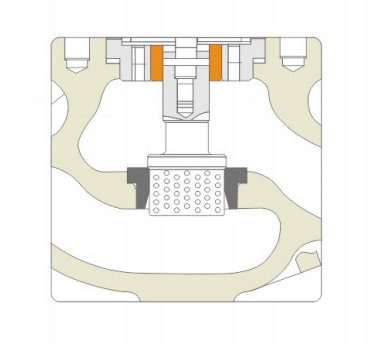

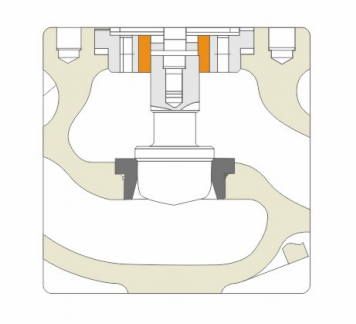

Das Ventil ist mit einer Presskäfig-Ventilsitzstruktur ausgestattet und bietet hohe Zuverlässigkeit und einfache Wartung. Dieses Design behebt die häufigen Leckageprobleme, die bei herkömmlichen sitzlosen Ventilstrukturen auftreten , und sorgt so für eine längere Lebensdauer und kürzere Ausfallzeiten für die Wartung. Diese Presskäfigstruktur lässt sich nicht nur leicht austauschen, sondern reduziert auch die Notwendigkeit häufiger Austausche erheblich, was sie auf lange Sicht kostengünstig macht. Das Flow-to-Open-Design steigert die Effizienz des Ventils weiter, indem es sicherstellt, dass sich das Medium in Richtung der Ventilöffnung bewegt. Dieses Design bietet auch eine hervorragende Steuerbarkeit bei kleinen Ventilöffnungen , minimiert die Verzerrung der Strömungscharakteristik und verbessert die Gesamtleistung des Ventils.

Abhängig von den spezifischen Betriebsbedingungen und Anwendungsanforderungen kann das Ventil elektrischen oder einem pneumatischen Antrieb ausgestattet werden. zur präzisen Steuerung entweder mit einem Beide Antriebsoptionen bieten optimale Flexibilität und ermöglichen eine automatisierte, effiziente und reaktionsschnelle Durchflussregulierung.

Produktmerkmale

• Hohe Festigkeit und hohe Belastbarkeit : Die oben geführte, ausgewogene Käfigstruktur bietet außergewöhnliche Haltbarkeit und Stabilität unter Hochdruckbedingungen.

• S-förmige Strömungswege : Diese reduzieren den Druckabfall und verbessern die Strömungsgenauigkeit, was eine präzise Strömungssteuerung in einer Reihe von Anwendungen ermöglicht.

• Großer Einstellbereich : Bietet einen großen Einstellbereich, um unterschiedlichen Systemanforderungen gerecht zu werden, wodurch es für verschiedene industrielle Prozesse geeignet ist.

• Geringer Druckabfall : Entwickelt für einen effizienten Betrieb mit minimalem Energieverlust und verbessert die Gesamtsystemleistung.

• Dichte Absperrung : Bietet eine zuverlässige Absperrung zur Verhinderung von Leckagen, was für Anwendungen, die eine Null-Leckage-Kontrolle erfordern, unerlässlich ist.

• Hoher Durchflusskoeffizient : Gewährleistet eine hohe Kapazität bei der Durchflussregelung und reduziert den Bedarf an zusätzlicher Ausrüstung in Durchflusssystemen.

• Zuverlässige und einfache Wartung : Die Presskäfigstruktur ermöglicht einen einfachen Austausch des Ventilsitzes, wodurch die Wartungskosten gesenkt und die Langlebigkeit verbessert werden.

• Minimale Strömungsverzerrung : Entwickelt, um stabile Strömungseigenschaften auch bei kleinen Ventilöffnungen aufrechtzuerhalten und eine präzise Regulierung ohne Strömungsinstabilität sicherzustellen.

• Flexible Stellantriebsoptionen : Kann mit elektrischen oder pneumatischen Stellantrieben kombiniert werden , um eine anpassbare, automatisierte Steuerung in verschiedenen Industrieumgebungen zu ermöglichen.

Anwendungen

• Chemische Verarbeitung : Regulierung des Flusses von Flüssigkeiten und Gasen in Prozessen wie Mischen, Filtrieren und chemischen Reaktionen.

• Pharmazeutische Industrie : Präzise Kontrolle der Wirkstoffe, Gewährleistung einer genauen Dosierung und Mischung bei der Herstellung von Medikamenten.

• Öl und Gas : Steuerung des Flüssigkeits- und Gasflusses unter Hochdruckbedingungen in Upstream-, Midstream- und Downstream-Anwendungen.

• Lebensmittel und Getränke : Aufrechterhaltung exakter Durchflussraten für Zutaten, Gewährleistung der Gleichmäßigkeit und Konsistenz in Produktionslinien.

• Stromerzeugung : Zur Regulierung des Dampf-, Wasser- und Gasflusses, um die Stabilität von Kraftwerken und Turbinen aufrechtzuerhalten.

Abschluss

Die Top-Guide-Regelventilserie bietet unübertroffene Präzision , , Haltbarkeit und Zuverlässigkeit für die industrielle Durchflussregelung. Sein Design minimiert Strömungsverzerrungen und gewährleistet eine stabile Steuerung auch bei niedrigen Drücken oder kleinen Ventilöffnungen. Mit seinem großen Einstellbereich, dem hohen Durchflusskoeffizienten und der einfachen Wartung eignet sich dieses Ventil perfekt für Branchen, die eine genaue Durchflussregelung erfordern. Unabhängig davon, ob Sie benötigen eine elektrische oder pneumatische Betätigung , bietet dieses Ventil die Flexibilität, Ihre spezifischen Betriebsanforderungen zu erfüllen. Machen Sie das Top-Guide-Steuerventil zu Ihrer Lösung der Wahl für eine zuverlässige, leistungsstarke Durchflussregulierung.

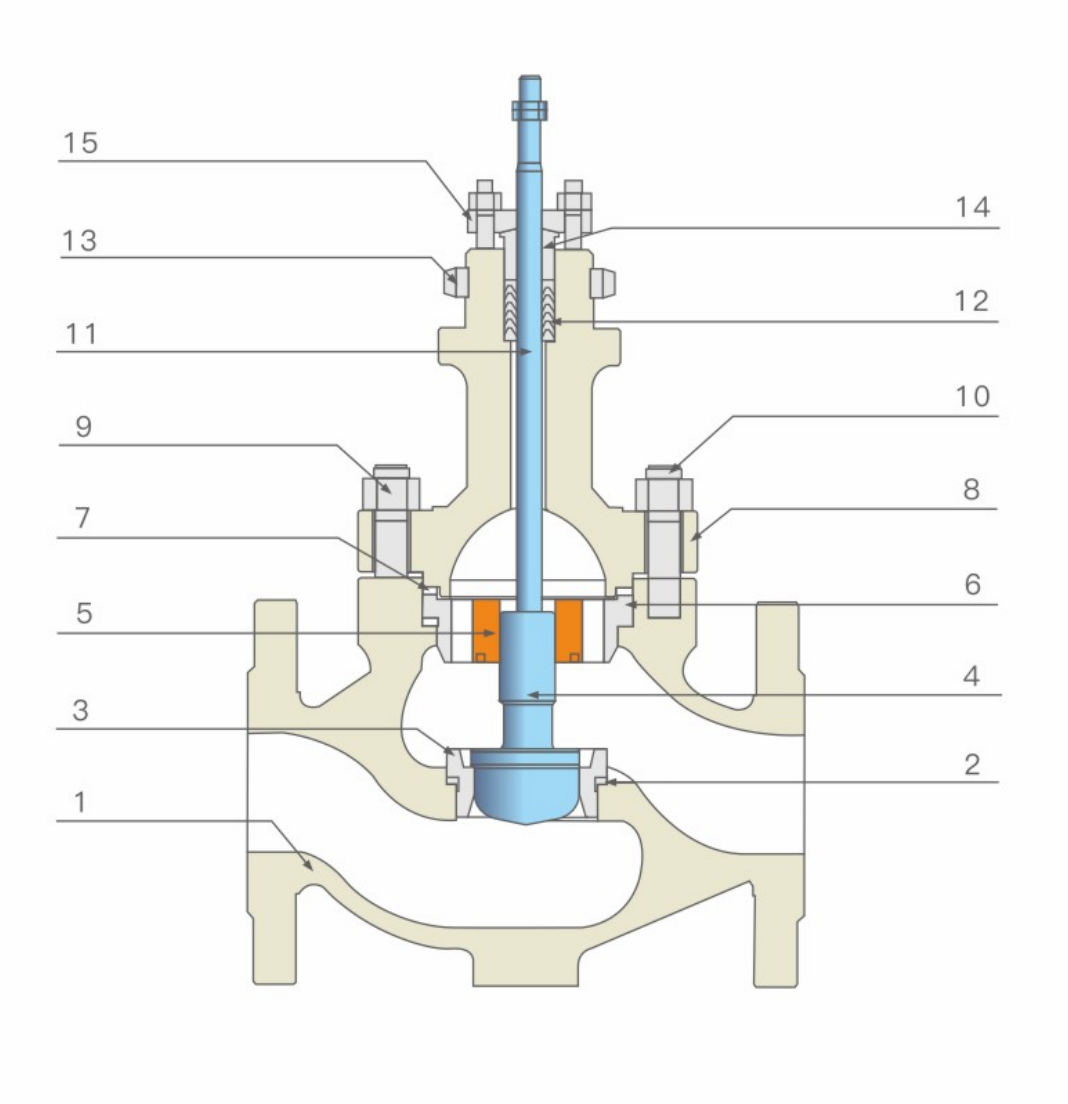

Struktur und Materialien

Kohlenstoffstahl als Gehäusematerial

1	Ventilkörper	WCB	LCB	WC9
2	Dichtung	316 + Graphit/FTFE
3	Ventilsitz	304	304	304
4	Ventilstopfen	304	304	304
5	Kupferhülse	Cu/316L
6	Führungshülse	304	304	304
7	Dichtung	316 + Granbite /FTFE
8	Ventilhaube	WCB	LCB	WC9
9	Nuss	304	304	304
10	Doppelschraubenbolzen	304	304	304
11	Ventilschaft	304	304	304
12	Verpackung	PTFE/flexibler Graphit
13	Kontermutter	304	304	304
14	Kompressionsmanschette	304	304	304
15	Kompressionsplatte	304	304	304

Gehäusematerial aus Edelstahl

1	Ventilkörper	CF8	CF8M	CF3M
2	Dichtung	316 + Graphit/FTFE
3	Ventilsitz	304	316	316L
4	Ventilstopfen	304	316	316L
5	Kupferhülse	Cu/316L
6	Führungshülse	304	316	316L
7	Dichtung	316 + Granbite /FTFE
8	Ventilhaube	CF8	CF8M	CF3M
9	Nuss	304	316	316L
10	Doppelschraubenbolzen	304	316	316L
11	Ventilschaft	304	316	316L
12	Verpackung	PTFE/flexibler Graphit
13	Kontermutter	304	316	316L
14	Kompressionsmanschette	304	316	316L
15	Kompressionsplatte	304	316	316L

Notiz:

1. Das Obige ist die Standardkonfiguration mit einem metallisch abgedichteten Ventilsitz. Für weichdichtende Ventilsitze sind Optionen der VI-Klasse erhältlich. Ventilinnenteile können auch mit einer Hartlegierungsbeschichtung versehen werden.

2. Die Standardmaterialien sind Kohlenstoffstahl und Edelstahl. Spezielle Materialregelventilprodukte können an die Standortbedingungen des Benutzers angepasst werden.

Spezifikationsparameter

(mm) Innendurchmesser (Zoll)			20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
Strömungskoeffizient		Gerade	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
		Prozent	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
(DN)Durchmesser (Zoll)		Bewegung	Optionaler Durchflusskoeffizient Cv (★ Standardtyp ● Empfohlen ○ Kundenspezifisch)
20	3/4	16mm	★
25	1		●	★
32	-1/4	25mm	○	○	★
40	1-1/2		○	○	●	★
50	2		○	○	●	●	★
65	2-1/2	40mm			○	○	○	★
80	3				○	○	○	●	★
100	4				○	○	○	●	●	★
125	5	60mm						○	○	○	★
150	6								○	○	●	★
200	8								○	○	●	●	★
250	10	100mm								○	○	●	●	★
300	12									○	○	●	●	●	★
Pneumatischer Antrieb			HA/B-22		HA/B-23			HA/B-34			HA/B-45			HA/B-56
			350cm²		350cm²			560cm²			900cm²			1400cm²
Wirkungsweise		Frühlingssortiment	Metalldichtung ermöglicht Differenzdruck (MPa)
Gasöffnung		20–100 kPa	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03	0.02	0.01
		40–200 kPa	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.21	0.15	0.09	0.06	0.04
		80–240 kPa	6.40	4.99	3.05	1.95	1.25	1.18	0.78	0.50	0.50	0.36	0.21	0.15	0.08
Gas aus		20–100 kPa	2.23	2.14	0.87	0.56	0.36	0.34	0.22	0.14	0.14	0.1	0.06	0.03	0.02
		40–200 kPa	6.40	6.40	5.86	3.64	2.30	2.21	1.43	0.91	0.91	0.66	0.37	0.25	0.20
		80–20 kPa	6.40	6.40	6.40	5.04	3.18	3.06	1.98	1.26	1.26	0.92	0.52	0.47	0.35
Elektrischer Antrieb			Metalldichtung ermöglicht Differenzdruck (MPa)
Schub(N)		800	2.38
		2000	4.77	3.05	1.86	1.19	0.76
		3000			2.79	1.79	1.14
		5000			4.66	2.98	1.91	1.13	0.6	0.47
		6500						1.35	0.8	0.57	0.39	0.26	0.16
		10000									0.61	0.42	0.20	0.15
		16000									0.97	0.67	0.35	0.12	0.09

Aktorparameter

Modell Bilden	Pneumatischer Aktuator	Elektronischer elektrischer Antrieb
	ZH22~ZH56	3810L、RSL
	Mehrfeder	Intelligenter integrierter Typ
Zweck	Einstellung, Schalter	Regulierung
Fahren	Luftdruck (Federbereich) 140( 20～100)KPa G 240(40~200)KPa G 280(80~240)KPa G	Stromversorgung: Wechselstrom 220 V ± 10 % 50 Hz Stromversorgung: Wechselstrom 380 V ± 10 % 50 Hz
Gemeinsam	Rc 1/4	Gängiger Typ: 2-PF(G1/2') Druckfester Typ: 2-PF (G3/4')
Positive Aktion	Der Luftdruck erhöht sich, um das Ventil zu schließen	Das Steuersignal erhöht sich, um das Ventil zum Schließen zu bewegen
Reaktion	Der Luftdruck erhöht sich, um das Ventil zu öffnen	Das Steuersignal erhöht sich, um das Ventil zu öffnen
Steuersignal	4~20mA.DC (mit Stellungsregler)	Eingang Ausgang 4~20mA.DC
Verzögerung	≤1 % FS (mit Stellungsregler)	≤0,8 % FS
Linearität	2 % FS (mit Stellungsregler)	≤±1 % FS
Umgebungstemperatur	-10~+70℃
Oberflächenbeschichtung	Körper: Schwarzphosphatierung Aktuator: Acryl-Polyurethan-Lack
Optionales Zubehör	Optionales Zubehör, Handrad, Magnetventil, Fahrschalter, Sperrventil		Heizung

Hauptleistungsparameter

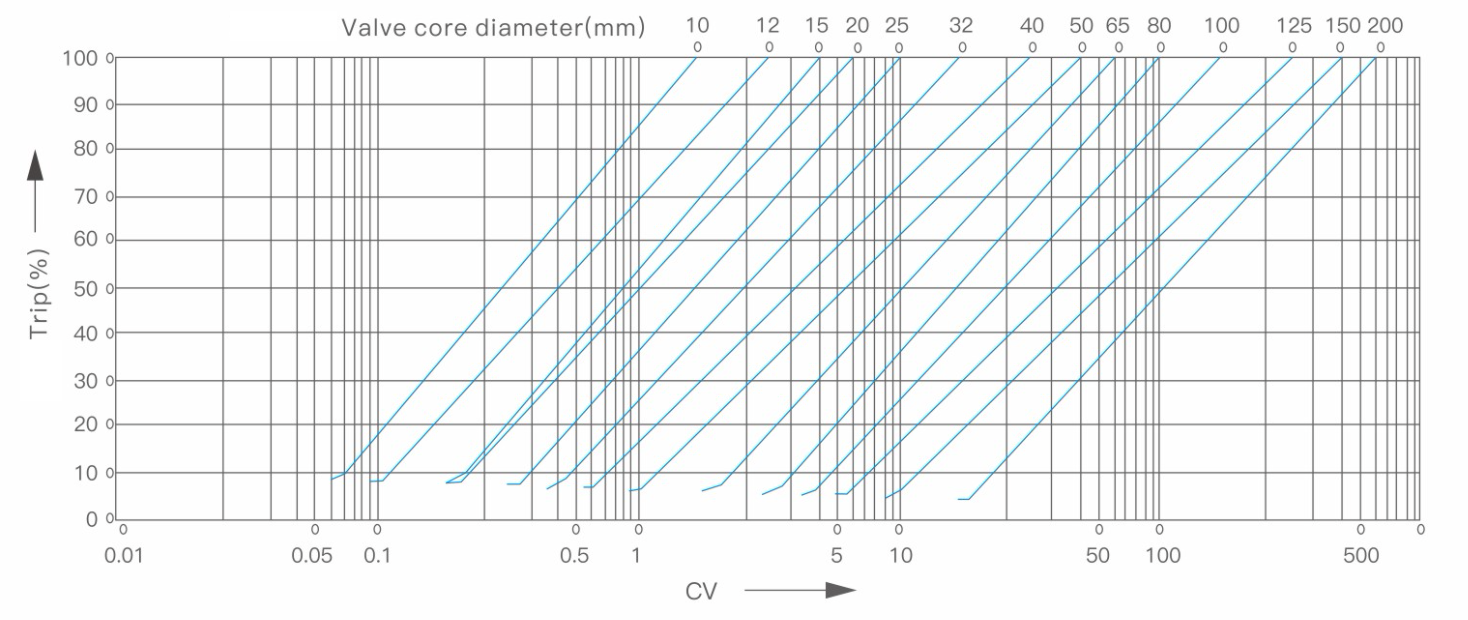

Strömungseigenschaften		Gleicher Prozentsatz、Gerade Linie
Einstellbarer Bereich		50:1
Nenn-Cv-Wert		Gleicher Prozentsatz: 10 bis 1400, gerade Linie: 11 bis 1500
Zulässige Leckage		Harte Dichtung: Stufe IV (0,01 % Nenndurchfluss des Ventils); Weichdichtung: Level-V
Leistungsunabhängig	Fahrmodus	Pneumatisch	Elektrisch
	Eigener Fehler %	±1,0	±1,0
	Renditedifferenz %	≤1,0	≤1,0
	Totzone %	≤0,6	≤1,0
	Konstante Punktabweichung %	±2,5	±2,5
	Nennhubabweichung %	≤2,5	≤2,5

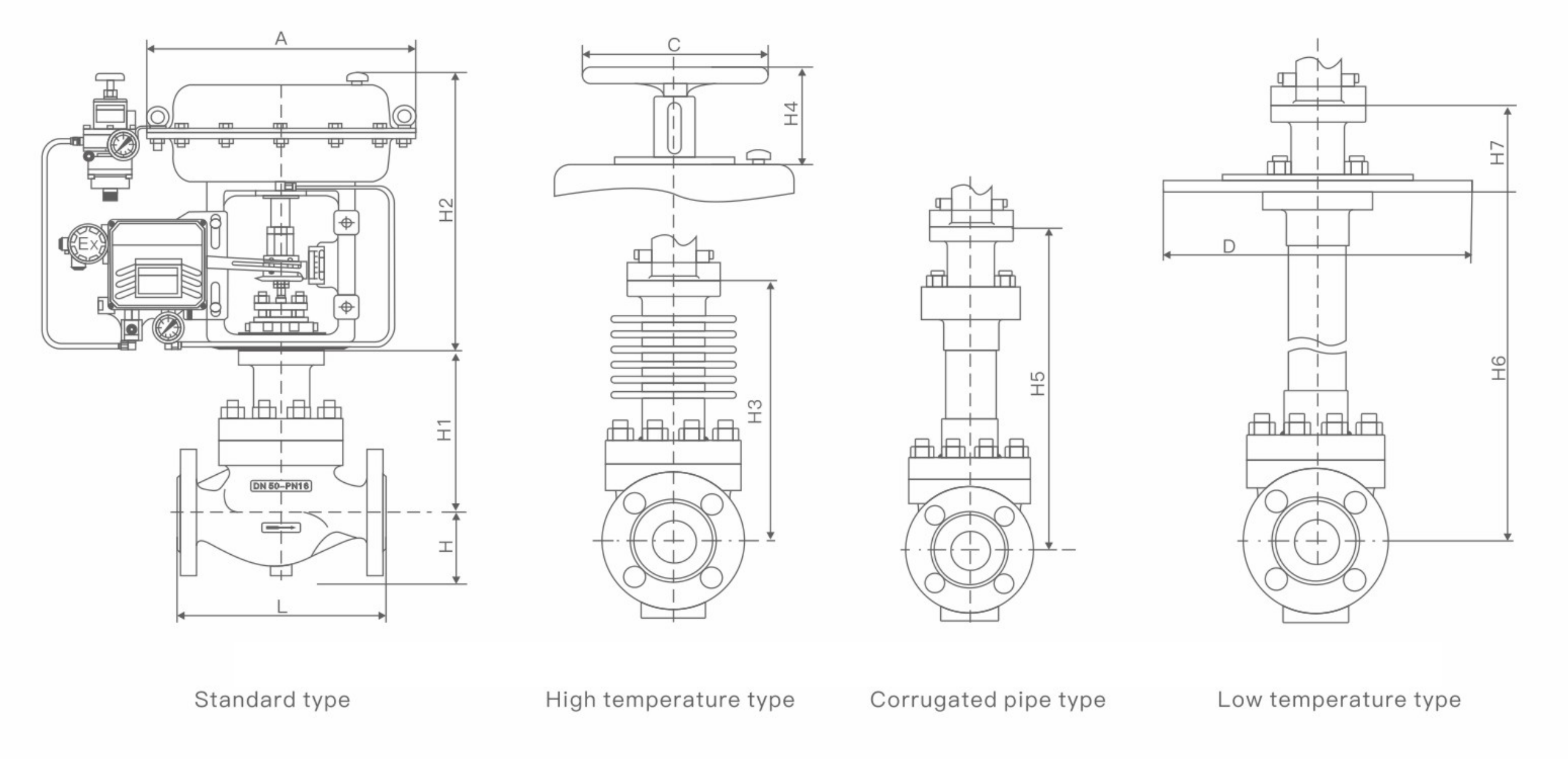

Anschlussmaß des pneumatischen Steuerventils

DN In		20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	650	700
	PN40	181	184	200	222	254	276	298	352	410	451	600	670	770
	PN64	210	210	210	251	286	311	337	394	440	508	650	690	800
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		285	285	285	285	285	360	360	360	470	470	470	580	580
H3		208	208	224	228	228	334	334	342	408	453	482	520	550
H4		153	153	153	153	153	181	181	181	247	247	247	/	/
H5		336	338	402	402	405	627	628	635	698	702	728	755	790
H6			700 (je nach tatsächlicher Temperatur)
H7		88	88	88	88	88	95	95	95	95	110	110	140	140
D		310	310	355	355	390	430	465	520	585	660	770	890	950
A		200	200	200	200	200	240	240	240	350	350	350	450	450
C		282	282	282	282	282	360	360	360	470	470	470	650	650
Flansch		Ausführbar:GB、HG、JB、DIN、JIS、ANSICEntsprechender Standard

Hinweis: 1. Die Maße in der Tabelle sind Standardangaben ohne Zubehör. Die Abmessungen des Zubehörs werden entsprechend der tatsächlichen Konfiguration berechnet. 2. Aufgrund der technischen Innovation und Verbesserung des Produkts kann sich die Größe ändern. Für aktuelle Informationen wenden Sie sich bitte an die technische Abteilung des Unternehmens.

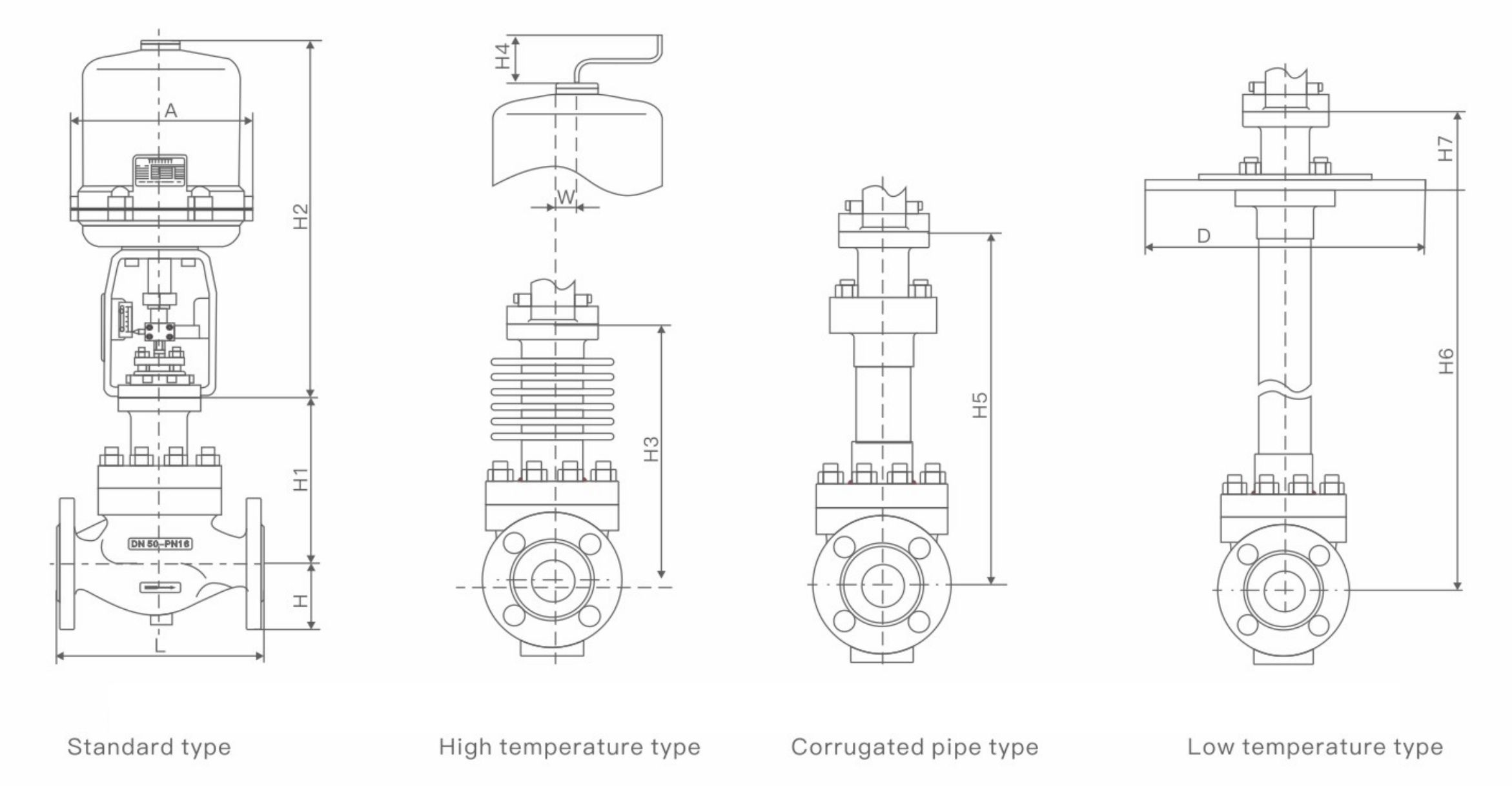

Anschlussmaße ​ des elektrischen Steuerventils ​

DN  In		20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN64	210	210	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		373	373	456	456	538	538	548	548	725	725	725	795	795
H3		208	208	224	228	228	334	334	342	408	453	482	520	550
H4		90	90	90	90	90	90	90	90	90	90	90	90	90
H5		336	338	402	402	405	627	628	635	698	702	728	755	790
H6		700 (je nach tatsächlicher Temperatur)
H7		88	88	88	88	88	95	95	95	95	110	110	140	140
D		310	310	355	355	390	430	465	520	585	660	770	890	950
A		225	225	225	255	255	255	255	255	310	310	310	350	350
Flansch		Ausführbar: GB, HG, JB, DIN, JIS, ANSI Entsprechender Standard

Hinweis: 1. Die Maße in der Tabelle sind Standardangaben ohne Zubehör. Die Abmessungen des Zubehörs werden entsprechend der tatsächlichen Konfiguration berechnet. 2. Aufgrund der technischen Innovation und Verbesserung des Produkts kann sich die Größe ändern. Für aktuelle Informationen wenden Sie sich bitte an die technische Abteilung des Unternehmens.
