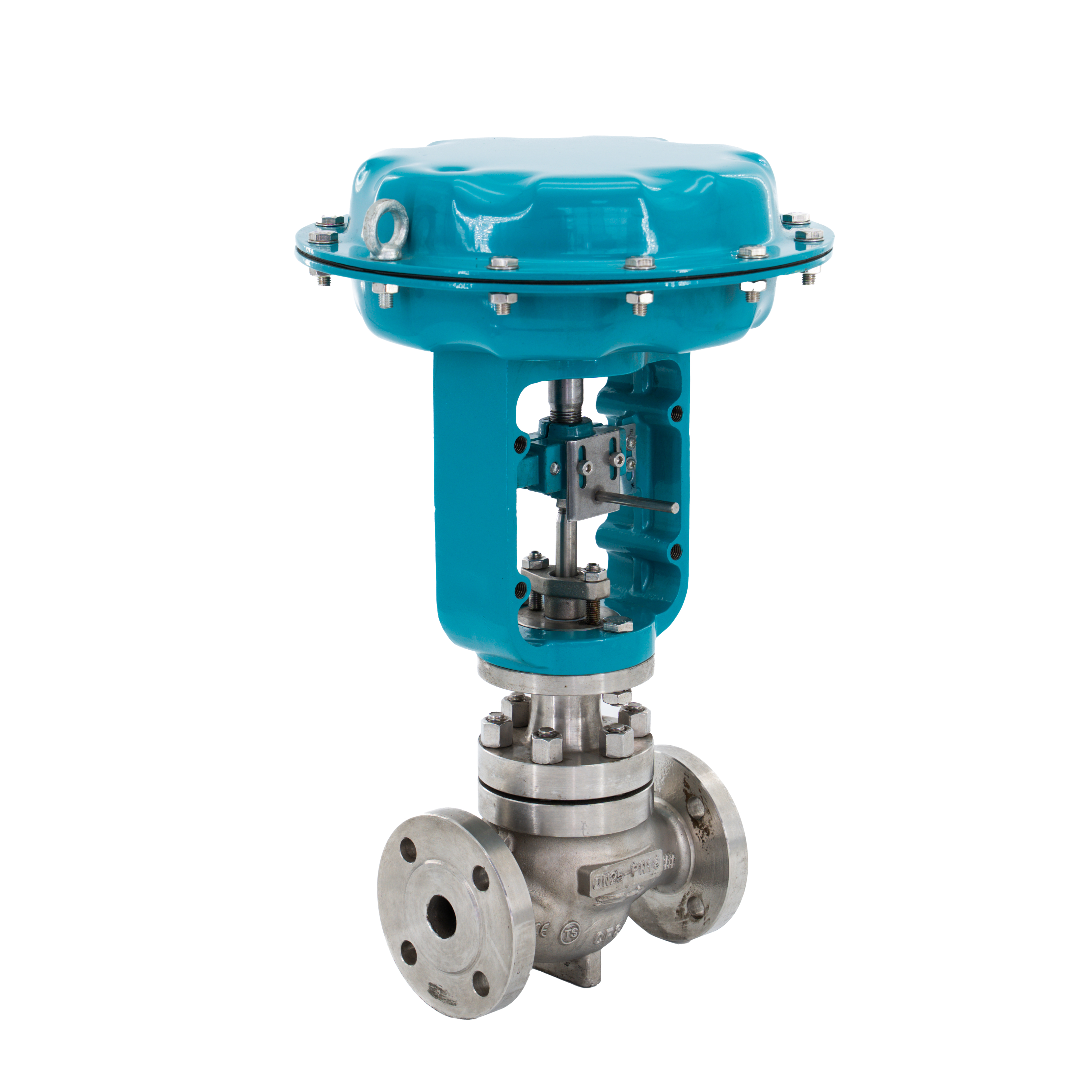

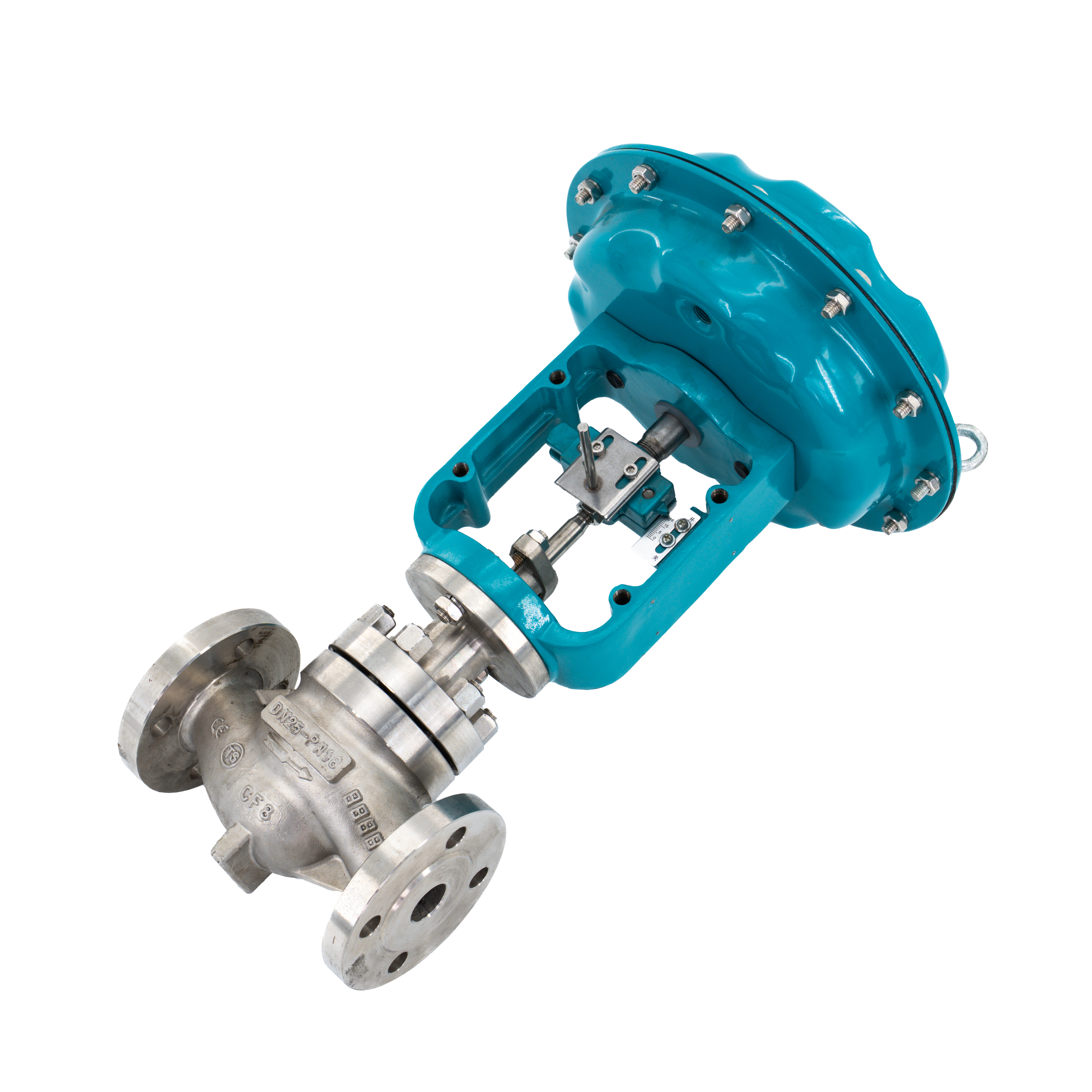

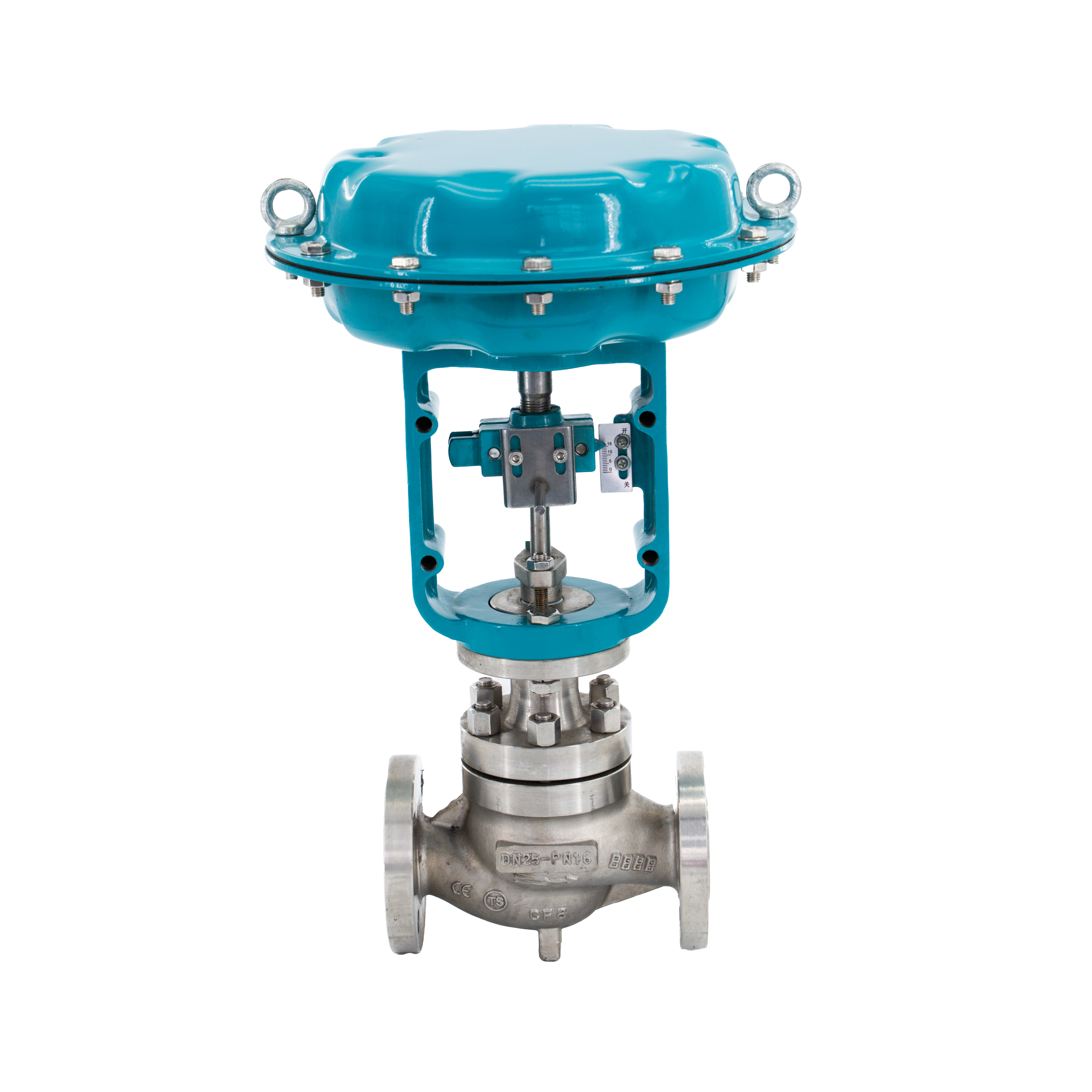

Valvola di controllo con guida superiore a membrana pneumatica per un flusso industriale preciso

La serie di valvole di controllo con guida superiore è progettata con una struttura a gabbia bilanciata con guida superiore che garantisce prestazioni superiori nelle applicazioni di controllo del flusso industriale . Offrendo elevata resistenza, capacità di carico pesante e bassa caduta di pressione , queste valvole sono perfette per una regolazione precisa del flusso e sono particolarmente efficaci in ambienti con piccole pressioni differenziali . Il design presenta percorsi di flusso a forma di S , che migliorano le caratteristiche del flusso riducendo la turbolenza e garantendo una regolazione stabile del flusso . Con un ampio campo di regolazione e un'elevata precisione nella regolazione del flusso o della pressione del fluido , questa valvola è la soluzione ideale per varie applicazioni industriali in cui l'affidabilità e le prestazioni sono fondamentali.

La valvola di controllo a sede singola offre una chiusura ermetica e un controllo accurato del flusso, rendendola adatta per applicazioni nei settori chimico , farmaceutico , del petrolio e del gas e nell'industria alimentare e delle bevande , dove la misurazione e il controllo precisi del flusso sono essenziali.

Struttura del prodotto

La valvola è costruita con una struttura della sede della valvola a gabbia pressata , che offre elevata affidabilità e facilità di manutenzione. Questo design risolve i comuni problemi di perdita riscontrati nelle tradizionali strutture delle valvole senza sede , garantendo una maggiore durata e tempi di fermo ridotti per la manutenzione. Questa struttura della gabbia della pressa non solo è facile da sostituire, ma riduce anche significativamente la necessità di sostituzioni frequenti, rendendola economicamente vantaggiosa a lungo termine. Il design flow-to-open migliora ulteriormente l'efficienza della valvola garantendo che il fluido si muova nella direzione dell'apertura della valvola. Questo design fornisce inoltre un'eccellente controllabilità con aperture piccole della valvola , riducendo al minimo la distorsione caratteristica del flusso e migliorando le prestazioni complessive della valvola.

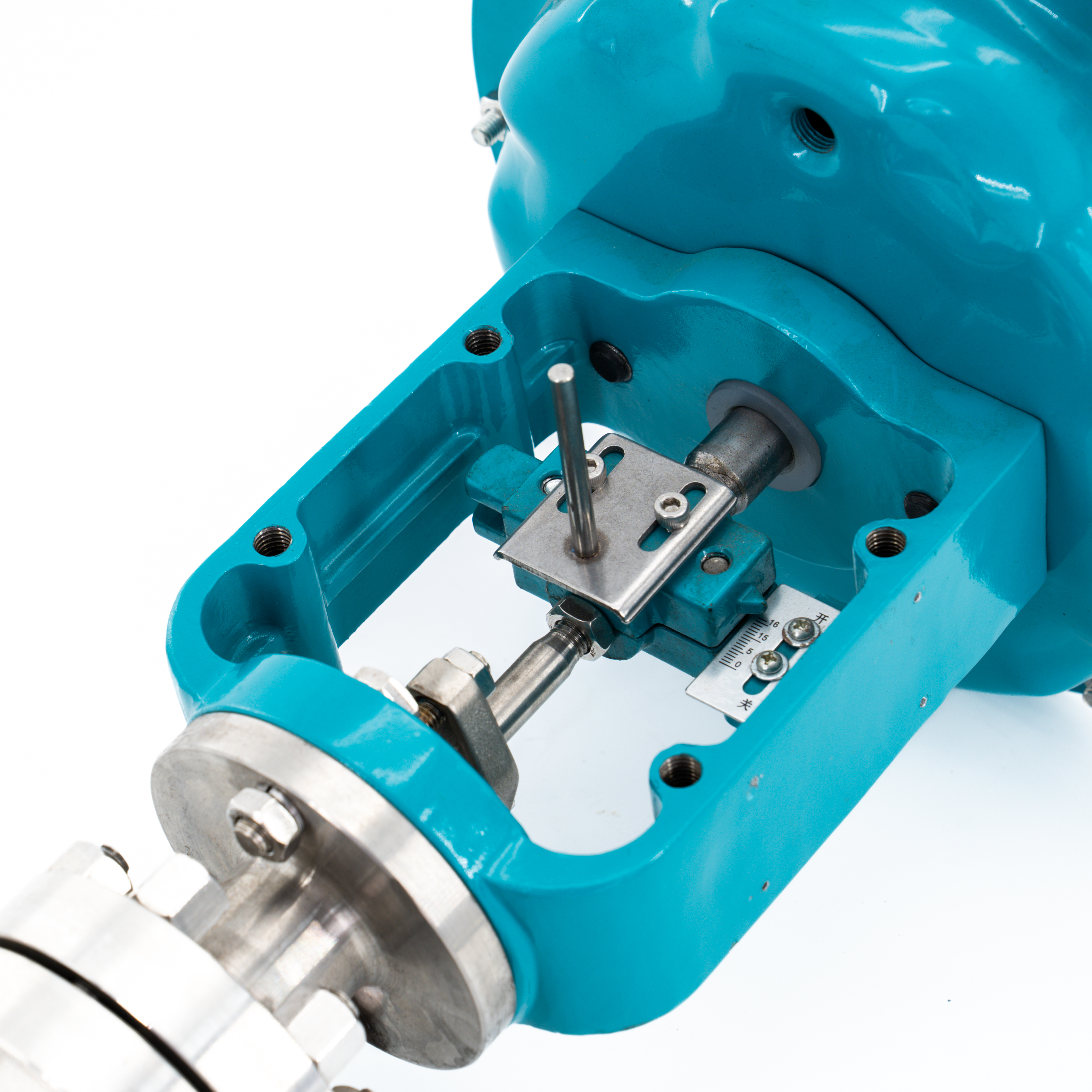

A seconda delle specifiche condizioni operative e dei requisiti applicativi, la valvola può essere dotata di un attuatore elettrico o pneumatico per un controllo preciso. Entrambe le opzioni dell'attuatore offrono una flessibilità ottimale, consentendo una regolazione del flusso automatizzata, efficiente e reattiva.

Caratteristiche del prodotto

• Elevata resistenza e capacità di carico pesante : la struttura bilanciata della gabbia con guida superiore offre durata e stabilità eccezionali in condizioni di alta pressione.

• Percorsi del flusso a forma di S : riducono la caduta di pressione e migliorano l'accuratezza del flusso, consentendo un controllo preciso del flusso in una vasta gamma di applicazioni.

• Ampia gamma di regolazioni : offre un'ampia gamma di regolazioni per soddisfare le diverse esigenze del sistema, rendendolo adatto a diversi processi industriali.

• Bassa caduta di pressione : progettato per un funzionamento efficiente con una perdita di energia minima, migliorando le prestazioni complessive del sistema.

• Chiusura ermetica : fornisce una chiusura affidabile per prevenire perdite, essenziale per le applicazioni che richiedono il controllo di perdite pari a zero.

• Elevato coefficiente di flusso : garantisce un'elevata capacità di controllo del flusso, riducendo la necessità di apparecchiature aggiuntive nei sistemi di flusso.

• Manutenzione semplice e affidabile : la struttura della gabbia della pressa consente una facile sostituzione della sede della valvola, riducendo i costi di manutenzione e migliorando la longevità.

• Distorsione minima del flusso : progettata per mantenere caratteristiche di flusso stabili, anche con aperture della valvola piccole, garantendo una regolazione precisa senza instabilità del flusso.

• Opzioni flessibili dell'attuatore : può essere abbinato ad elettrici o pneumatici attuatori per un controllo automatizzato e adattabile in vari ambienti industriali.

Applicazioni

• Lavorazione chimica : regolazione del flusso di liquidi e gas in processi quali miscelazione, filtrazione e reazioni chimiche.

• Industria farmaceutica : controllo preciso dei principi attivi, garantendo dosaggio e miscelazione accurati per la produzione di farmaci.

• Petrolio e gas : controllo del flusso di fluidi e gas in condizioni di alta pressione in applicazioni upstream, midstream e downstream.

• Alimenti e bevande : mantenimento delle portate esatte degli ingredienti, garantendo uniformità e coerenza nelle linee di produzione.

• Produzione di energia : per regolare il flusso di vapore, acqua e gas per mantenere la stabilità di centrali elettriche e turbine.

Conclusione

La serie di valvole di controllo Top-Guide offre precisione , , durata e affidabilità senza pari per la regolazione del flusso industriale. Il suo design riduce al minimo la distorsione del flusso, garantendo un controllo stabile anche a basse pressioni o piccole aperture della valvola. Con la sua ampia gamma regolabile, l'elevato coefficiente di flusso e la facile manutenzione, questa valvola è perfetta per le industrie che richiedono un controllo accurato del flusso. Sia che abbiate bisogno di un'attuazione elettrica o pneumatica , questa valvola offre la flessibilità necessaria per soddisfare le vostre esigenze operative specifiche. Fate della valvola di controllo Top-Guide la vostra soluzione ideale per una regolazione del flusso affidabile e ad alte prestazioni.



Struttura e Materiali

Acciaio al carbonio per il materiale del corpo

1	Corpo valvola	WCB	LCB	WC9
2	Guarnizione	316 + Grafite/FTFE
3	Sede della valvola	304	304	304
4	Tappo della valvola	304	304	304
5	Manicotto in rame	Cu/316L
6	Manicotto guida	304	304	304
7	Guarnizione	316 + Granbite/FTFE
8	Coperchio della valvola	WCB	LCB	WC9
9	Noce	304	304	304
10	Bullone a doppia vite	304	304	304
11	Stelo della valvola	304	304	304
12	Imballaggio	PTFE/Grafite flessibile
13	Dado di bloccaggio	304	304	304
14	Manicotto di compressione	304	304	304
15	Piastra di compressione	304	304	304

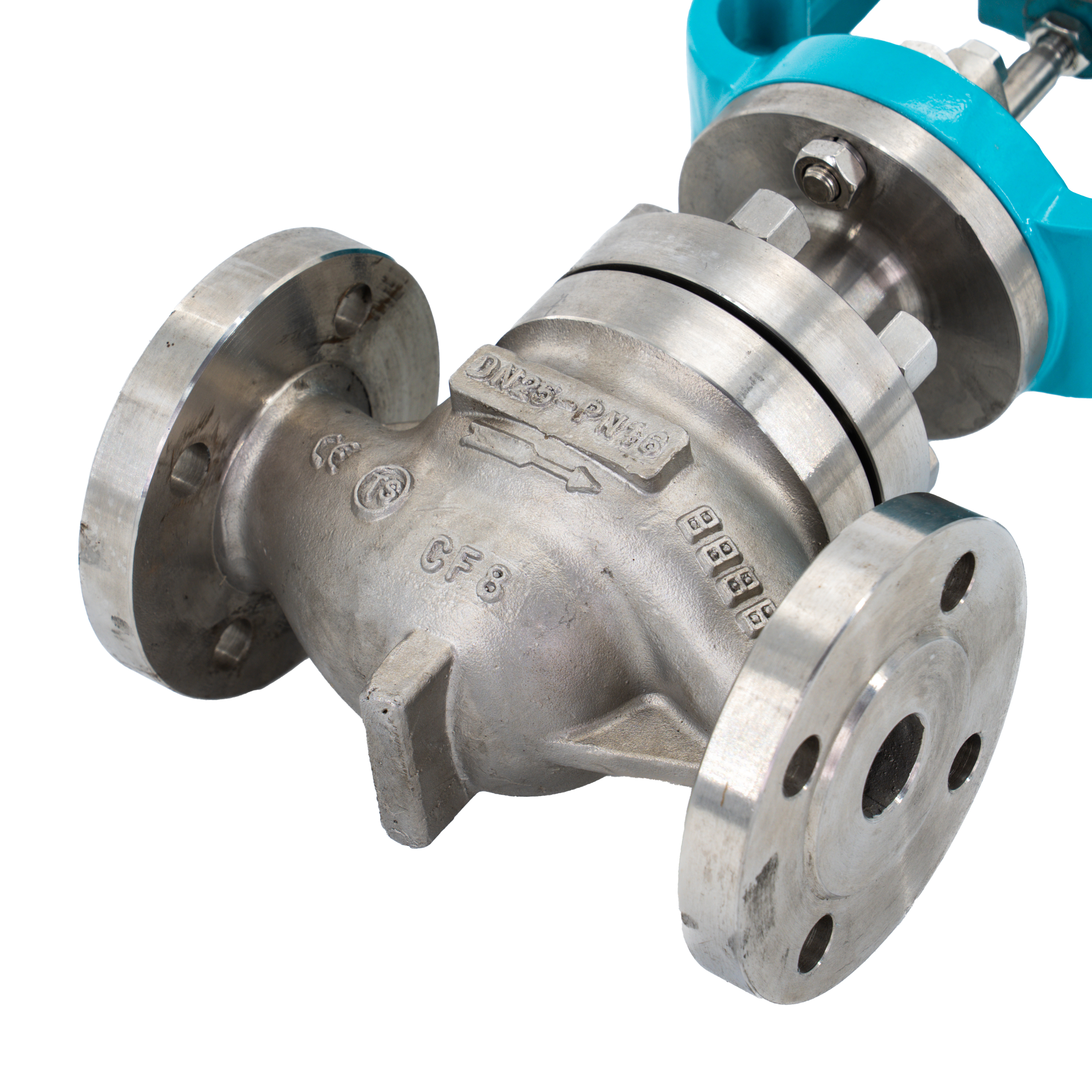

Materiale del corpo in acciaio inossidabile

1	Corpo valvola	CF8	CF8M	CF3M
2	Guarnizione	316 + Grafite/FTFE
3	Sede della valvola	304	316	316L
4	Tappo della valvola	304	316	316L
5	Manicotto in rame	Cu/316L
6	Manicotto guida	304	316	316L
7	Guarnizione	316 + Granbite/FTFE
8	Coperchio della valvola	CF8	CF8M	CF3M
9	Noce	304	316	316L
10	Bullone a doppia vite	304	316	316L
11	Stelo della valvola	304	316	316L
12	Imballaggio	PTFE/Grafite flessibile
13	Dado di bloccaggio	304	316	316L
14	Manicotto di compressione	304	316	316L
15	Piastra di compressione	304	316	316L

Nota:

1. Quanto sopra è la configurazione standard, con sede della valvola a tenuta metallica. Per le sedi delle valvole con tenuta morbida, sono disponibili opzioni di grado VI. Possono essere forniti anche interni della valvola con rivestimento in lega dura.

2. I materiali standard sono acciaio al carbonio e acciaio inossidabile. I prodotti speciali per valvole di controllo del materiale possono essere personalizzati in base alle condizioni del sito dell'utente.

Parametri di specifica

(mm) Diametro interno (pollici)			20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
Coefficiente di flusso		Linea retta	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
		Percentuale	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
(DN) Diametro (pollici)		Movimento	Coefficiente di portata opzionale Cv(★ tipo standard ● Consigliato ○ Personalizzato)
20	3/4	16 mm	★
25	1		●	★
32	-1/4	25 mm	○	○	★
40	1-1/2		○	○	●	★
50	2		○	○	●	●	★
65	2-1/2	40 mm			○	○	○	★
80	3				○	○	○	●	★
100	4				○	○	○	●	●	★
125	5	60 mm						○	○	○	★
150	6								○	○	●	★
200	8								○	○	●	●	★
250	10	100mm								○	○	●	●	★
300	12									○	○	●	●	●	★
Attuatore pneumatico			HA/B-22		HA/B-23			HA/B-34			HA/B-45			HA/B-56
			350 cm²		350 cm²			560 cm²			900 cm²			1400 cm²
Modalità di azione		Gamma primaverile	La tenuta metallica consente la pressione differenziale (MPa)
Apertura del gas		20-100KPa	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03	0.02	0.01
		40-200 KPa	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.21	0.15	0.09	0.06	0.04
		80-240 KPa	6.40	4.99	3.05	1.95	1.25	1.18	0.78	0.50	0.50	0.36	0.21	0.15	0.08
Gas spento		20-100KPa	2.23	2.14	0.87	0.56	0.36	0.34	0.22	0.14	0.14	0.1	0.06	0.03	0.02
		40-200 KPa	6.40	6.40	5.86	3.64	2.30	2.21	1.43	0.91	0.91	0.66	0.37	0.25	0.20
		80-20KPa	6.40	6.40	6.40	5.04	3.18	3.06	1.98	1.26	1.26	0.92	0.52	0.47	0.35
Attuatore elettrico			La tenuta metallica consente la pressione differenziale (MPa)
Spinta(N)		800	2.38
		2000	4.77	3.05	1.86	1.19	0.76
		3000			2.79	1.79	1.14
		5000			4.66	2.98	1.91	1.13	0.6	0.47
		6500						1.35	0.8	0.57	0.39	0.26	0.16
		10000									0.61	0.42	0.20	0.15
		16000									0.97	0.67	0.35	0.12	0.09

Parametri dell'attuatore

Modello Modulo	Attuatore pneumatico	Attuatore elettrico elettronico
	ZH22~ZH56	3810L, RSL
	Multimolla	Tipo integrato intelligente
Scopo	Regolazione, cambio	Regolazione
Guidare	Pressione dell'aria (intervallo della molla) 140 (20 ~ 100) KPa G 240(40~200)KPa G 280(80~240)KPa G	Alimentazione: CA 220 V ± 10% 50 Hz Alimentazione: CA 380 V ± 10% 50 Hz
Giunto	RC 1/4	Tipo comune: 2-PF(G1/2') Tipo ignifugo: 2-PF(G3/4')
Azione positiva	La pressione dell'aria aumenta per spingere la valvola a chiudersi	Il segnale di controllo aumenta per spingere la valvola a chiudersi
Reazione	La pressione dell'aria aumenta per aprire la valvola	Il segnale di controllo aumenta per aprire la valvola
Segnale di controllo	4~20mA.DC (con posizionatore)	Uscita in ingresso 4~20 mA.CC
Ritardo	≤1%FS(Con posizionatore)	≤0,8%FS
Linearità	2%FS(Con posizionatore)	≤±1%FS
Temperatura ambiente	-10～+70℃
Rivestimento superficiale	Corpo: Trattamento di fosfatazione nera Attuatore: Vernice acrilica poliuretanica
Accessori opzionali	Accessori opzionali, Volantino, Valvola magnetica, Interruttore di corsa, valvola di blocco		Stufa

Principali parametri prestazionali

Caratteristiche del flusso		Uguale percentuale, linea retta
Gamma regolabile		50:1
Valore Cv nominale		Percentuale uguale: 10~1400, Linea retta:11~1500
Perdita ammissibile		Guarnizione dura: Livello IV (flusso nominale della valvola 0,01%); Guarnizione morbida: Livello V
Indice delle prestazioni	Modalità di guida	Pneumatico	Elettrico
	Errore intrinseco%	±1,0	±1,0
	Differenza di rendimento%	≤1,0	≤1,0
	% zona morta	≤0,6	≤1,0
	Deviazione punto costante%	±2,5	±2,5
	Deviazione corsa nominale%	≤2,5	≤2,5

Dimensione di collegamento della valvola di controllo pneumatica

DN In		20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
l	PN16/25	181	184	200	222	254	276	298	352	410	451	600	650	700
	PN40	181	184	200	222	254	276	298	352	410	451	600	670	770
	PN64	210	210	210	251	286	311	337	394	440	508	650	690	800
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		285	285	285	285	285	360	360	360	470	470	470	580	580
H3		208	208	224	228	228	334	334	342	408	453	482	520	550
H4		153	153	153	153	153	181	181	181	247	247	247	/	/
H5		336	338	402	402	405	627	628	635	698	702	728	755	790
H6			700 (secondo la temperatura effettiva)
H7		88	88	88	88	88	95	95	95	95	110	110	140	140
D		310	310	355	355	390	430	465	520	585	660	770	890	950
UN		200	200	200	200	200	240	240	240	350	350	350	450	450
C		282	282	282	282	282	360	360	360	470	470	470	650	650
Flangia		Eseguibile: GB、HG、JB、DIN、JIS、ANSICstandard corrispondente

Nota: 1. Le dimensioni nella tabella sono dati standard senza accessori. Le dimensioni degli accessori sono calcolate in base alla configurazione reale. 2. A causa dell'innovazione tecnica e del miglioramento del prodotto, la dimensione potrebbe cambiare. Si prega di contattare l'ufficio tecnico della Società per le informazioni più recenti.

di collegamento Dimensioni della elettrica di controllo valvola

DN  In		20  3/4	25 1	32 1-1/4	40 1-1/2	50 2	65 2-1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12
l	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN64	210	210	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		373	373	456	456	538	538	548	548	725	725	725	795	795
H3		208	208	224	228	228	334	334	342	408	453	482	520	550
H4		90	90	90	90	90	90	90	90	90	90	90	90	90
H5		336	338	402	402	405	627	628	635	698	702	728	755	790
H6		700 (secondo la temperatura effettiva)
H7		88	88	88	88	88	95	95	95	95	110	110	140	140
D		310	310	355	355	390	430	465	520	585	660	770	890	950
UN		225	225	225	255	255	255	255	255	310	310	310	350	350
Flangia		Eseguibile: GB, HG, JB, DIN, JIS, ANSI Standard corrispondente

Nota: 1. Le dimensioni nella tabella sono dati standard senza accessori. Le dimensioni degli accessori sono calcolate in base alla configurazione reale. 2. A causa dell'innovazione tecnica e del miglioramento del prodotto, la dimensione potrebbe cambiare. Si prega di contattare l'ufficio tecnico della Società per le informazioni più recenti.
