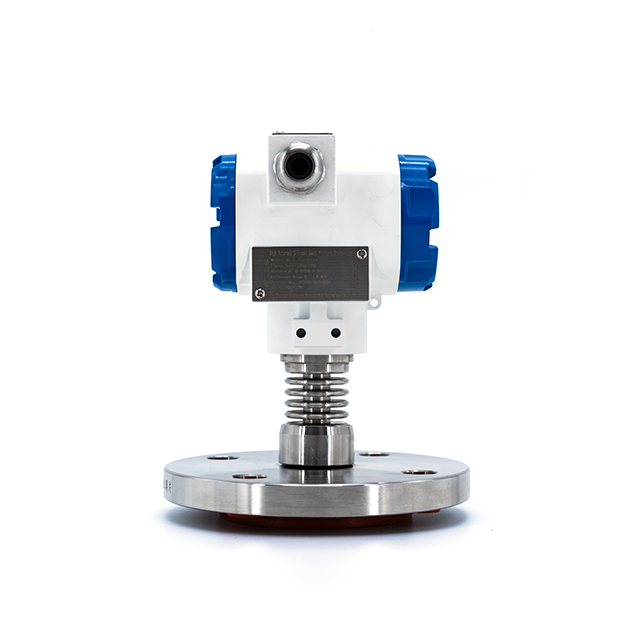

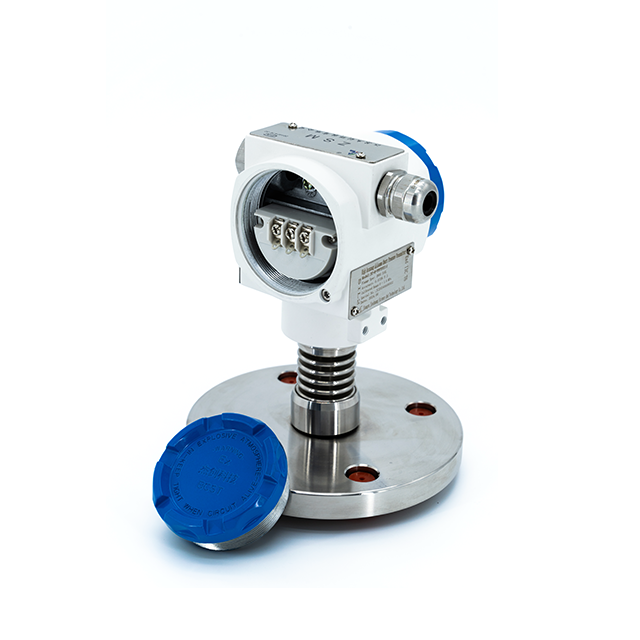

جهاز إرسال الضغط الرقمي الذكي ذو شفة واحدة مقاوم للانفجار عن بعد

جهاز إرسال الضغط عن بعد ذو شفة واحدة مقاوم للانفجار مع شاشة رقمية، 4-20 مللي أمبير هارت

نظرة عامة على المنتج

تم تصميم لقياس جهاز إرسال الضغط أحادي الحافة من سلسلة JC-GL/H/T/J الضغط والمستوى والكثافة وتدفق الوسائط المختلفة بدقة، بما في ذلك السوائل والغازات والبخار والوسائط التي تحتوي على مواد صلبة وسوائل قابلة للترسيب. تم تجهيز أجهزة الإرسال هذه بميزات متقدمة لضمان أداء موثوق به في التطبيقات الصناعية، مع صندوق غشاء خاص مصمم لحماية مكونات مستشعر الضغط من التعرض المباشر للوسط، مما يمنع الضرر المحتمل ويضمن إجراء قياسات دقيقة.

يستخدم هذا جهاز إرسال الضغط سوائل تعبئة عالية الجودة، مثل زيت السيليكون، لنقل إشارات الضغط بين المستشعر والوسط. تعد أجهزة الإرسال هذه مناسبة بشكل مثالي للعمليات الصناعية التي تتطلب قياس ضغط عالي الدقة ، مما يوفر حلاً مثاليًا لقياس المستوى , وقياس الكثافة وقياس التدفق.

JC -GL/H/T/J تم تجهيز سلسلة بمخرج رقمي HART بقدرة 4-20 مللي أمبير ، مما يوفر تكاملًا سلسًا في أنظمة التشغيل الآلي للمراقبة المستمرة والتكوين واستكشاف الأخطاء وإصلاحها. كما أنه يدعم اتصال بروتوكول HART ، مما يتيح التكوين عن بعد والمراقبة في الوقت الحقيقي باستخدام أجهزة HART المحمولة . علاوة على ذلك، تم اعتماد سلسلة المنتجات هذه للسلامة SIL2 ، مما يضمن مستوى عالٍ من الموثوقية للتطبيقات الصناعية الهامة.

الميزات والفوائد الرئيسية

1. قياس الضغط الموثوق به
   دقة جهاز إرسال الضغط التفاضلي أحادي الحافة يوفر عالية لقياس الضغط، مما يجعله مثاليًا للتطبيقات التي تتطلب تحكمًا عالي الدقة في مختلف الصناعات مثل للنفط والغاز , المعالجة الكيميائية وتوليد الطاقة . يمنع التصميم الدخول المتوسط، مما يضمن عمر خدمة أطول وأداء موثوقًا به في البيئات القاسية.

2. نطاق قياس واسع
   هذا جهاز إرسال الضغط التفاضلي يتميز بنطاق قياس قابل للتعديل بشكل مستمر من -100% إلى +100% من عنوان URL ، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات عبر مختلف القطاعات الصناعية. يمكن استخدامه لقياس مستوى السائل , كثافة , ضغط وتدفقه ذات ، وهو متوافق مع الوسائط عند ضغوط ودرجات حرارة مختلفة، بما في ذلك السوائل الضغط العالي.

3. الاتصالات الرقمية المتقدمة
   مخرج HART 4-20mA يوفر اتصالاً رقميًا مع مجموعة واسعة من الأجهزة لسهولة التكامل في الأنظمة الآلية. فهو يسمح بمراقبة سلسة للبيانات في الوقت الفعلي ، وتكوين المعلمات، وفحوصات الصيانة، مما يقلل وقت التوقف عن العمل ويحسن الكفاءة التشغيلية. بالإضافة إلى ذلك، تم تصميم جهاز الإرسال لدعم السلامة الجوهرية وشهادات مقاومة الانفجار ، مما يجعله مناسبًا للبيئات الخطرة.

4. تصميم مقاوم للانفجار
   معتمد مع Ex d IIC T6 أداء مقاوم للانفجار Ex ia IIC T4 ، يمكن لجهاز الإرسال والسلامة الجوهرية من السلسلة JC-GL/H/T/J أن يعمل بأمان في البيئات الخطرة، مثل تلك الموجودة في المصانع الكيماوية , النفط ومصافي وصناعات التعدين..

5. بناء قوي،
   من غلاف جهاز الإرسال يتكون سبائك الألومنيوم عالية القوة المطلية براتنج الإيبوكسي، مما يضمن الحماية ضد التآكل في الظروف الصناعية الصعبة. من صندوق غشاء القياس تم تصنيع الفولاذ المقاوم للصدأ 316L ، مما يوفر حلاً متينًا للتطبيقات التي تتطلب مقاومة عالية للتآكل.

المعلمات التقنية

● معلمات القياس: الضغط التفاضلي، المستوى، الضغط

● نطاق القياس:

• الحد الأدنى: -100% من عنوان URL (قابل للتعديل باستمرار)

• الحد الأعلى: ما يصل إلى +100% من عنوان URL (قابل للتعديل باستمرار)

● نطاق القياس

الجدول 1: جدول المراسلات بين رموز النطاق والنطاق
رموز النطاق	الحد الأدنى للنطاق	أقصى مدى	الضغط المقدر (الحد الأقصى)
ب	1 كيلو باسكال	6 كيلو باسكال	الضغط المقدر لشفة ناقل الحركة عن بعد
ج	4 كيلو باسكال	40 كيلو باسكال
د	25 كيلو باسكال	250 كيلو باسكال
ف	200 كيلو باسكال	300 كيلو باسكال

الجدول 2: جدول العلاقة بين الشفة والحد الأدنى للنطاق
شفة مستوى السائل	القطر الاسمي	الحد الأدنى للنطاق
نوع مسطح	DN 50/2 '	10 كيلو باسكال
	DN 80/3 '	2 كيلو باسكال
	الاسم المميز 4 '	2 كيلو باسكال
نوع الإدخال	DN 50/2 '	16 كيلو باسكال
	DN 80/3 '	2 كيلو باسكال
	الاسم المميز 4 '	2 كيلو باسكال

ملاحظة: 'النطاق الأدنى لجهاز إرسال الضغط التفاضلي يجب أن يكون أكبر من النطاقات الدنيا في الجدولين 1 و2. يجب ألا يقل النطاق المعدل عن الحد الأدنى للنطاق. يجب أن يكون النطاق الأقصى لجهاز الإرسال أصغر من النطاق الأقصى لجسم جهاز الإرسال والضغط المقدر للشفة.'

● إشارة الإخراج

2-سلك، 4-20mA DC HAR

● إنذار الحالي (وضع قابل للتعديل)

• وضع التنبيه المنخفض (الحد الأدنى): 3.6 مللي أمبير

• وضع التنبيه العالي (الحد الأقصى): 21 مللي أمبير

• لا يوجد وضع إنذار (عقد): يحافظ على القيمة الحالية الصالحة قبل حدوث الخطأ

• الإعداد الحالي للإنذار القياسي: وضع الإنذار العالي

● شروط التثبيت

• يمكن تركيب جهاز إرسال شفة مستوى السائل بشكل آمن في أي موضع.

• من الناحية المثالية، ضع محور شفة العملية عموديًا لمنع التحولات الصفرية القابلة للتصحيح بسبب انحرافات الموضع.

• يمكن أن يدور السكن حتى 360 درجة.

● الظروف البيئية

• درجة الحرارة المحيطة

• الحد الأدنى: يعتمد على سائل التعبئة

• الحد الأقصى: 85 درجة مئوية

• مع شاشة LCD وحلقة إغلاق من المطاط الفلوري: -20 إلى 65 درجة مئوية

● درجة حرارة التخزين/النقل

• الحد الأدنى: يعتمد على سائل التعبئة

• الحد الأقصى: 85 درجة مئوية

● الرطوبة النسبية: من 0 إلى 100%

● حدود درجة الحرارة المتوسطة: -30 إلى 180 درجة مئوية

● حدود ضغط جسم المرسل

من 3.5 كيلو باسكال من الضغط المطلق إلى الضغط المقدر، مع السماح لضغط الحماية بأن يكون أكبر من 1.5 مرة من الضغط المقدر، المطبق على جانبي جهاز الإرسال.

● أداء مقاوم للانفجار

• إذن مقاوم للانفجار: Ex d IIC T6

• إذن السلامة الجوهرية: Ex ia IIC T4

● نطاق درجة حرارة التشغيل المسموح بها: -40 درجة مئوية إلى 65 درجة مئوية

● جهد إمداد الطاقة

• 10.5 ~ 42 فولت تيار مستمر (حالة التشغيل)

• 10.5 ~ 30 فولت تيار مستمر (آمن جوهريًا)

• 10.5 ~ 30 فولت تيار مستمر (الاتصالات الرقمية)

• 10.5 ~ 30 فولت تيار مستمر (آمن جوهريًا للاتصالات الرقمية)

● تحميل

• 0 ~ 1335Ω (حالة التشغيل)

• 250 ~ 600Ω (الاتصالات الرقمية)

● المواد

• صندوق غشاء القياس: الفولاذ المقاوم للصدأ 316L

• الحجاب الحاجز: الفولاذ المقاوم للصدأ 316L، سبائك Hastelloy C، التنتالوم، FEP، PFA، PTFE المغلفة

• شفة العملية: الفولاذ المقاوم للصدأ 304

• ملء السائل: زيت السيليكون، الزيت النباتي

• حلقة الختم: مطاط النتريل (NBR)، مطاط الفلور (FKM)، بولي تترافلوروإيثيلين (PTFE)

• غلاف جهاز الإرسال: مادة سبائك الألومنيوم، السطح مطلي براتنج الإيبوكسي؛ السكن الفولاذ المقاوم للصدأ اختياري

• حلقة ختم الإسكان: مطاط النتريل (NBR)

• لوحة الاسم: الفولاذ المقاوم للصدأ 304

● التوصيل الكهربائي

• خيط داخلي M20×1.5 أو NPT1/2

• الخيط الداخلي NPT1/4 على جانب الضغط المنخفض لجهاز الإرسال

● اتصال العملية: تركيب الحافة على جانب الضغط العالي لجهاز الإرسال

● مستوى حماية السكن: IP67

جدول أبعاد جهاز إرسال مستوى الحافة
حجم شفة الاسمي	د (مم)	سماكة (مم)	ب	ج	عدد البراغي ن	القطر د (مم)	قطر التوزيع (مم)
3 '	190	30	76	127	4	19	152
4 '	229	30	89	157	8	19	190

خاتمة

توفر دقة أجهزة إرسال الضغط التفاضلي/الضغط أحادية الشفة من سلسلة JC-GL/H/T/J وتعدد استخدامات وأمانًا لا مثيل لهما، مما يجعلها مثالية للبيئات الصناعية كثيرة المتطلبات. بفضل على شهادة السلامة SIL2 , الأداء المقاوم للانفجار الحاصل ، ومخرج HART الرقمي ، يوفر جهاز الإرسال هذا مراقبة موثوقة وفي الوقت الفعلي لتعزيز التحكم في العمليات الصناعية. سواء كنت تقيس مستوى , الضغط , كثافة أو التدفق ، فإن جهاز الإرسال من سلسلة JC-GL/H/T/J يوفر الدقة والموثوقية اللازمة لتحقيق الأداء الأمثل في التطبيقات المهمة.
