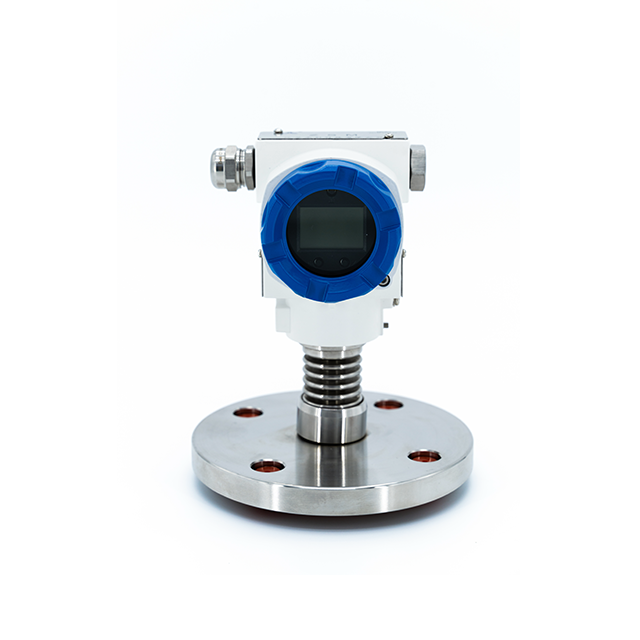

Intelligenter explosionsgeschützter digitaler Drucktransmitter mit Einzelflansch und Fernmembrandichtung

Explosionsgeschützter Einzelflansch-Drucktransmitter mit Fernmembrandichtung und Digitalanzeige, 4–20 mA HART

Produktübersicht

Der Einflansch-Druckmessumformer der Serie JC-GL/H/T/J ist für die genaue Messung von Druck, Füllstand, Dichte und Durchfluss verschiedener Medien konzipiert, darunter Flüssigkeiten, Gase, Dampf und Medien mit Feststoffen und ausfällungsfähigen Flüssigkeiten. Diese Messumformer sind mit fortschrittlichen Funktionen ausgestattet, um eine zuverlässige Leistung in industriellen Anwendungen zu gewährleisten. Eine spezielle Membranbox schützt die Drucksensorkomponenten vor direkter Einwirkung des Mediums, verhindert mögliche Schäden und sorgt für präzise Messungen.

Dieser Drucktransmitter nutzt hochwertige Füllflüssigkeiten, wie zum Beispiel Silikonöl, um Drucksignale zwischen Sensor und Medium zu übertragen. Diese Messumformer eignen sich ideal für industrielle Prozesse, die eine hochpräzise Druckmessung erfordern , und bieten eine optimale Lösung für Füllstandmessung , , Dichtemessung und Durchflussmessung.

Die JC-GL/H/T/J-Serie ist mit einem 4-20-mA-HART-Digitalausgang ausgestattet und ermöglicht eine nahtlose Integration in Automatisierungssysteme für kontinuierliche Überwachung, Konfiguration und Fehlerbehebung. Es unterstützt auch die HART-Protokollkommunikation und ermöglicht so die Fernkonfiguration und Echtzeitüberwachung mithilfe von HART-Handgeräten . Darüber hinaus ist diese Produktserie für die Sicherheit SIL2 zertifiziert und gewährleistet so ein hohes Maß an Zuverlässigkeit für kritische Industrieanwendungen.

Hauptmerkmale und Vorteile

1. Zuverlässige Druckmessung
   Der Einflansch-Differenzdrucktransmitter bietet eine hohe Genauigkeit bei der Druckmessung und eignet sich daher ideal für Anwendungen, die eine hochpräzise Steuerung in verschiedenen Branchen wie von Öl und Gas , der chemischen Verarbeitung sowie der Energieerzeugung erfordern . Das Design verhindert das Eindringen von Medien und gewährleistet so eine längere Lebensdauer und zuverlässige Leistung in rauen Umgebungen.

2. Großer Messbereich
   Dieser Differenzdrucktransmitter verfügt über einen stufenlos einstellbaren Messbereich von -100 % bis +100 % des URL , wodurch er für eine Vielzahl von Anwendungen in verschiedenen Industriesektoren geeignet ist. Es kann zur Messung des Flüssigkeitsstands, , , des Drucks , der Dichte und des Durchflusses verwendet werden und ist mit Medien mit unterschiedlichen Drücken und Temperaturen, einschließlich Hochdruckflüssigkeiten, kompatibel.

3. Fortschrittliche digitale Kommunikation
   Der 4-20-mA-HART-Ausgang ermöglicht die digitale Kommunikation mit einer Vielzahl von Geräten für eine einfache Integration in automatisierte Systeme. Es ermöglicht eine nahtlose Echtzeit-Datenüberwachung , Parameterkonfiguration und Wartungsprüfungen, wodurch Ausfallzeiten reduziert und die Betriebseffizienz verbessert werden. Darüber hinaus ist der Sender so konzipiert, dass er unterstützt Eigensicherheits- und Explosionsschutzzertifizierungen , wodurch er für gefährliche Umgebungen geeignet ist.

4. Explosionsgeschütztes Design. Der Messumformer der
   ist mit Ex d IIC T6 und der Explosionsschutzleistung Ex ia IIC T4 zertifiziert und kann sicher in gefährlichen Umgebungen betrieben werden, wie sie beispielsweise in der Eigensicherheit JC-GL/H/T/J-Serie vorkommen Chemieanlagen, , Ölraffinerien und Bergbauindustrien .

5. Robuste Konstruktion
   Das Sendergehäuse besteht aus einer hochfesten Aluminiumlegierung , die mit Epoxidharz beschichtet ist und so Schutz vor Korrosion unter anspruchsvollen Industriebedingungen gewährleistet. Der Messmembrankasten ist aus Edelstahl 316L gefertigt und bietet eine langlebige Lösung für Anwendungen, die eine hohe Korrosionsbeständigkeit erfordern.

Technische Parameter

● Messparameter: Differenzdruck, Füllstand, Druck

● Messbereich:

• Untergrenze: -100 % der URL (stufenlos einstellbar)

• Obergrenze: Bis zu +100 % der URL (stufenlos einstellbar)

● Messbereich

Tabelle 1: Entsprechungstabelle zwischen Bereichscodes und Bereich
Bereichscodes	Mindestreichweite	Maximale Reichweite	Nenndruck (maximal)
B	1 kPa	6 kPa	Nenndruck des Fernübertragungsflansches
C	4 kPa	40 kPa
D	25 kPa	250 kPa
F	200 kPa	300 kPa

Tabelle 2: Beziehungstabelle zwischen Flansch und Mindestbereich
Flüssigkeitsstandflansch	Nenndurchmesser	Mindestreichweite
Flache Ausführung	DN 50/2 '	10 kPa
	DN 80/3'	2 kPa
	DN 4 '	2 kPa
Typ einfügen	DN 50/2 '	16 kPa
	DN 80/3'	2 kPa
	DN 4 '	2 kPa

Hinweis: „Der Mindestbereich des Differenzdruckmessumformers sollte der größere der Mindestbereiche in den Tabellen 1 und 2 sein. Der eingestellte Bereich darf nicht kleiner als der Mindestbereich sein. Der maximale Bereich des Messumformers sollte der kleinere aus dem maximalen Bereich des Messumformergehäuses und dem Nenndruck des Flansches sein.“

● Ausgangssignal

2-Draht, 4-20-mA-DC-HART-Ausgang, digitale Kommunikation, HART-Protokoll überlagert das 4-20-mA-DC-Signal. Ausgangssignalgrenzen: Imin = 3,8 mA, Imax = 20,5 mA

● Alarmstrom (Modus einstellbar)

• Niedrigalarmmodus (Minimum): 3,6 mA

• Hochalarmmodus (maximal): 21 mA

• Kein Alarmmodus (Halten): Behält den gültigen Stromwert vor dem Fehler bei

• Standard-Alarmstromeinstellung: Hochalarmmodus

● Installationsbedingungen

• Der Flüssigkeitsstand-Flanschtransmitter kann in jeder Position sicher montiert werden.

• Positionieren Sie die Prozessflanschachse idealerweise vertikal, um korrigierbare Nullpunktverschiebungen aufgrund von Positionsabweichungen zu verhindern.

• Das Gehäuse ist um bis zu 360° drehbar.

● Umgebungsbedingungen

• Umgebungstemperatur

• Minimum: Abhängig von der Füllflüssigkeit

• Maximal: 85°C

• Mit LCD-Display und Fluorkautschuk-Dichtungsring: -20 bis 65 °C

● Lager-/Transporttemperatur

• Minimum: Abhängig von der Füllflüssigkeit

• Maximal: 85°C

● Relative Luftfeuchtigkeit: 0 bis 100 %

● Mittlere Temperaturgrenzen: -30 bis 180 °C

● Grenzwerte für den Gehäusedruck des Senders

Von 3,5 kPa Absolutdruck bis zum Nenndruck, wobei der Schutzdruck auf beiden Seiten des Senders größer als das 1,5-fache des Nenndrucks sein darf.

● Explosionsgeschützte Leistung

• Explosionsgeschützte Zulassung: Ex d IIC T6

• Eigensicherheitszulassung: Ex ia IIC T4

● Zulässiger Betriebstemperaturbereich: -40°C bis 65°C

● Versorgungsspannung

• 10,5 ~ 42 V DC (Betriebszustand)

• 10,5 ~ 30 V DC (eigensicher)

• 10,5 ~ 30 V DC (digitale Kommunikation)

• 10,5 ~ 30 V DC (eigensicher für digitale Kommunikation)

● Laden

• 0 ~ 1335 Ω (Betriebszustand)

• 250 ~ 600 Ω (Digitale Kommunikation)

● Materialien

• Messmembrangehäuse: Edelstahl 316L

• Membran: Edelstahl 316L, Hastelloy Alloy C, Tantal, FEP, PFA, PTFE-beschichtet

• Prozessflansch: Edelstahl 304

• Füllflüssigkeit: Silikonöl, Pflanzenöl

• Dichtring: Nitrilkautschuk (NBR), Fluorkautschuk (FKM), Polytetrafluorethylen (PTFE)

• Sendergehäuse: Aluminiumlegierungsmaterial, Oberfläche mit Epoxidharz beschichtet; Edelstahlgehäuse optional

• Gehäusedichtring: Nitrilkautschuk (NBR)

• Typenschild: Edelstahl 304

● Elektrischer Anschluss

• M20×1,5 oder NPT1/2 Innengewinde

• NPT1/4-Innengewinde auf der Niederdruckseite des Senders

● Prozessanschluss: Flanschmontage auf der Hochdruckseite des Messumformers

● Gehäuseschutzstufe: IP67

Maßtabelle für Flansch-Füllstandmessumformer
Nennflanschgröße	D (mm)	Dicke (mm)	B	C	Anzahl der Schrauben N	Durchmesser d (mm)	Verteilungsdurchmesser (mm)
3 '	190	30	76	127	4	19	152
4 '	229	30	89	157	8	19	190

Abschluss

Die Einflansch-Differenzial-/Drucktransmitter der JC-GL/H/T/J-Serie bieten unübertroffene Präzision, Vielseitigkeit und Sicherheit und sind somit ideal für anspruchsvolle Industrieumgebungen. Mit SIL2-Sicherheitszertifizierung, , explosionsgeschützter Leistung und HART-Digitalausgang bietet dieser Sender eine zuverlässige Echtzeitüberwachung für eine verbesserte Kontrolle industrieller Prozesse. Unabhängig davon, ob Sie messen Füllstand , , Druck, , Dichte oder Durchfluss , bietet der Messumformer der JC-GL/H/T/J- Serie die Genauigkeit und Zuverlässigkeit, die für eine optimale Leistung in kritischen Anwendungen erforderlich ist.
