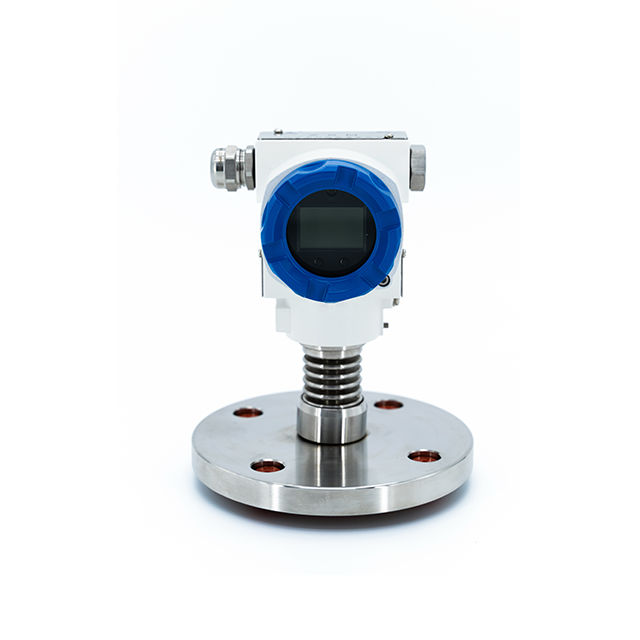

Transmisor de presión digital inteligente con sello de diafragma remoto a prueba de explosiones de brida única

Transmisor de presión con sello de diafragma remoto a prueba de explosiones de brida única con pantalla digital, HART de 4-20 mA

Descripción general del producto

El transmisor de presión de brida única serie JC-GL/H/T/J está diseñado para medir con precisión la presión, el nivel, la densidad y el flujo de diversos medios, incluidos líquidos, gases, vapor y medios que contienen sólidos y líquidos precipitables. Estos transmisores están equipados con funciones avanzadas para garantizar un rendimiento confiable en aplicaciones industriales, con una caja de diafragma especial diseñada para proteger los componentes del sensor de presión de la exposición directa al medio, evitando posibles daños y garantizando mediciones precisas.

Este transmisor de presión utiliza fluidos de llenado de alta calidad, como aceite de silicona, para transferir señales de presión entre el sensor y el medio. Estos transmisores son ideales para procesos industriales que requieren medición de presión de alta precisión , ofreciendo una solución óptima para medición de nivel, , medición de densidad y medición de flujo..

La serie JC-GL/H/T/J está equipada con salida digital HART de 4-20 mA , lo que proporciona una integración perfecta en sistemas de automatización para monitoreo, configuración y resolución de problemas continuos. También admite comunicación con protocolo HART , lo que permite la configuración remota y el monitoreo en tiempo real mediante dispositivos portátiles HART . Además, esta serie de productos está certificada para seguridad SIL2 , lo que garantiza un alto nivel de confiabilidad para aplicaciones industriales críticas.

Características y beneficios clave

1. Medición de presión confiable
   El transmisor de presión diferencial de brida única ofrece alta precisión para la medición de presión, lo que lo hace ideal para aplicaciones que requieren control de alta precisión en diversas industrias, como de petróleo y gas , el procesamiento químico y la generación de energía . El diseño evita la entrada de medios, lo que garantiza una vida útil más larga y un rendimiento confiable en entornos hostiles.

2. Amplio rango de medición
   Este transmisor de presión diferencial presenta un rango de medición continuamente ajustable de -100% a +100% de URL , lo que lo hace adecuado para una variedad de aplicaciones en diferentes sectores industriales. Se puede utilizar para medir del nivel de líquido , la densidad , la presión , y el flujo , y es compatible con medios a diferentes presiones y temperaturas, incluidos fluidos de alta presión..

3. Comunicación digital avanzada
   La salida HART de 4-20 mA proporciona comunicación digital con una amplia gama de dispositivos para una fácil integración en sistemas automatizados. Permite un monitoreo de datos en tiempo real , configuración de parámetros y verificaciones de mantenimiento sin interrupciones, lo que reduce el tiempo de inactividad y mejora la eficiencia operativa. Además, el transmisor está diseñado para admitir certificaciones de seguridad intrínseca y a prueba de explosiones , lo que lo hace adecuado para entornos peligrosos.

4. Diseño resistente a explosiones
   Certificado con Ex d IIC T6 y rendimiento a prueba de explosiones Ex ia IIC T4 , el transmisor de la seguridad intrínseca serie JC-GL/H/T/J puede funcionar de forma segura en entornos peligrosos, como los que se encuentran en plantas químicas, , refinerías de petróleo e industrias mineras..

5. Construcción robusta
   La carcasa del transmisor está hecha de una aleación de aluminio de alta resistencia recubierta con resina epoxi, lo que garantiza protección contra la corrosión en condiciones industriales desafiantes. La caja de diafragma de medición está fabricada en acero inoxidable 316L , lo que proporciona una solución duradera para aplicaciones que requieren alta resistencia a la corrosión..

Parámetros técnicos

● Parámetros de medición: presión diferencial, nivel, presión

● Rango de medición:

• Límite inferior: -100% de la URL (ajustable continuamente)

• Límite superior: hasta +100 % de la URL (ajustable continuamente)

● Rango de medición

Tabla 1: Tabla de Correspondencia entre Códigos de Rango y Rango
Códigos de rango	Rango mínimo	Rango máximo	Presión nominal (máxima)
B	1kPa	6kPa	Presión nominal de la brida de transmisión remota
do	4kPa	40 kPa
D	25 kPa	250 kPa
F	200 kPa	300kPa

Tabla 2: Tabla de relación de brida y rango mínimo
Brida de nivel de líquido	Diámetro nominal	Rango mínimo
Tipo plano	DN 50/2 '	10kPa
	DN 80/3'	2kPa
	DN 4'	2kPa
Tipo de inserción	DN 50/2 '	16kPa
	DN 80/3'	2kPa
	DN 4'	2kPa

nota: 'El rango mínimo del transmisor de presión diferencial debe ser el mayor de los rangos mínimos de las Tablas 1 y 2. El rango ajustado no debe ser menor que el rango mínimo. El rango máximo del transmisor debe ser el menor entre el rango máximo del cuerpo del transmisor y la presión nominal de la brida.'

● Señal de salida

Salida HART de 2 hilos, 4-20 mA CC, comunicación digital, protocolo HART superpuesto a la señal de 4-20 mA CC. Límites de la señal de salida: Imin = 3,8 mA, Imax = 20,5 mA

● Corriente de alarma (modo ajustable)

• Modo de alarma baja (mínimo): 3,6 mA

• Modo de alarma alta (máximo): 21 mA

• Modo sin alarma (hold): mantiene el valor actual válido antes de la falla

• Configuración actual de alarma estándar: modo de alarma alta

● Condiciones de instalación

• El transmisor de nivel de líquido con brida se puede montar de forma segura en cualquier posición.

• Lo ideal es colocar el eje de la brida del proceso verticalmente para evitar desplazamientos del cero corregibles debido a desviaciones de posición.

• La carcasa puede girar hasta 360°.

● Condiciones ambientales

• Temperatura ambiente

• Mínimo: Depende del líquido de llenado

• Máximo: 85°C

• Con pantalla LCD y anillo de sellado de caucho fluorado: -20 a 65°C

● Temperatura de almacenamiento/transporte

• Mínimo: Depende del líquido de llenado

• Máximo: 85°C

● Humedad relativa: 0 a 100%

● Límites de temperatura media: -30 a 180 °C

● Límites de presión del cuerpo del transmisor

Desde una presión absoluta de 3,5 kPa hasta la presión nominal, permitiéndose que la presión de protección sea mayor que 1,5 veces la presión nominal, aplicada a ambos lados del transmisor.

● Rendimiento a prueba de explosiones

• Permiso a prueba de explosiones: Ex d IIC T6

• Permiso de seguridad intrínseca: Ex ia IIC T4

● Rango de temperatura de funcionamiento permitido: -40 °C a 65 °C

● Voltaje de la fuente de alimentación

• 10,5 ~ 42 V CC (estado de funcionamiento)

• 10,5 ~ 30 VCC (intrínsecamente seguro)

• 10,5 ~ 30 VCC (Comunicación digital)

• 10,5 ~ 30 VCC (intrínsecamente seguro para comunicación digital)

● Cargar

• 0 ~ 1335Ω (estado de funcionamiento)

• 250 ~ 600Ω (Comunicación Digital)

● Materiales

• Caja de diafragma de medición: Acero inoxidable 316L

• Diafragma: Acero inoxidable 316L, aleación C de Hastelloy, tantalio, FEP, PFA, revestimiento de PTFE

• Brida de proceso: Acero inoxidable 304

• Líquido de relleno: aceite de silicona, aceite vegetal

• Anillo de sellado: Caucho nitrilo (NBR), Caucho fluorado (FKM), Politetrafluoroetileno (PTFE)

• Carcasa del transmisor: material de aleación de aluminio, superficie recubierta con resina epoxi; Carcasa de acero inoxidable opcional

• Anillo de sellado de la carcasa: Caucho nitrilo (NBR)

• Placa de identificación: Acero inoxidable 304

● Conexión eléctrica

• Rosca interna M20×1,5 o NPT1/2

• Rosca interna NPT1/4 en el lado de baja presión del transmisor

● Conexión al proceso: montaje con brida en el lado de alta presión del transmisor

● Nivel de protección de la vivienda: IP67

Tabla de dimensiones del transmisor de nivel de brida
Tamaño nominal de brida	D (mm)	Espesor (mm)	B	do	Número de pernos norte	Diámetro re (mm)	Diámetro de distribución (mm)
3 '	190	30	76	127	4	19	152
4 '	229	30	89	157	8	19	190

Conclusión

Los transmisores de presión/diferencial de brida única de la serie JC-GL/H/T/J ofrecen precisión, versatilidad y seguridad inigualables, lo que los hace ideales para entornos industriales exigentes. Con certificación de seguridad SIL2, , rendimiento a prueba de explosiones y salida digital HART , este transmisor ofrece monitoreo confiable en tiempo real para un mejor control de los procesos industriales. Ya sea que esté midiendo nivel , , presión , , densidad o flujo , el transmisor de la serie JC-GL/H/T/J proporciona la precisión y confiabilidad necesarias para un rendimiento óptimo en aplicaciones críticas..
