سلسلة JC-G
جيانغسو جيتشوانغ
9026201090

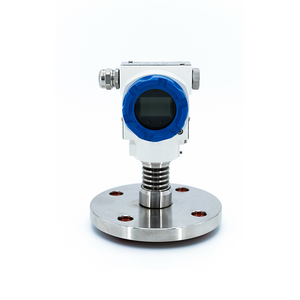

جهاز إرسال ضغط ختم الحجاب الحاجز عن بعد ذو شفة واحدة
نظرة عامة على المنتج:
جهاز إرسال ضغط ختم الحجاب الحاجز عن بعد (المعروف أيضًا باسم جهاز إرسال الضغط الشعري ذو الحافة الواحدة)
تم تصميمه لقياس الضغط في الظروف الصناعية الصعبة.
يستخدم أنبوبًا شعريًا مملوءًا بسائل خاص لنقل الضغط من سدادة الحجاب الحاجز البعيدة
(مثبتة على شفة العملية) إلى مستشعر الضغط، مما يعزل جهاز الإرسال عن درجات الحرارة المرتفعة،
الوسائط المسببة للتآكل أو السوائل اللزجة أو المواد المعرضة للتصلب.
توفر الوحدة مخرج تناظري قياسي 4-20 مللي أمبير (مع اتصال HART/Modbus اختياري) و
يتميز بشاشة رقمية للقراءة في الموقع.
مع شهادة مقاومة للانفجار وهيكل من الفولاذ المقاوم للصدأ عالي الجودة، فإنه يضمن موثوقية وطويلة الأمد
الأداء في البيئات القاسية.
التطبيقات النموذجية:
خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي
الوسائط اللزجة أو المسببة للتآكل أو المتصلبة (الزيوت والملاط والراتنجات)
أنظمة التفريغ حيث لا يكون الاتصال المباشر بجهاز الاستشعار مرغوبًا فيه
العمليات البتروكيماوية والكيميائية وعمليات التكرير
إنتاج الأدوية والأغذية والمشروبات
محطات توليد الطاقة ومرافق الطاقة
قياس مستوى الخزان في أوعية التخزين
حدود:
المعلمة |
المواصفات القياسية والقابلة للتخصيص |
نوع المنتج |
جهاز إرسال ضغط الختم الشعري عن بعد ذو شفة واحدة |
نطاق القياس |
-100 كيلو باسكال ~ 0 كيلو باسكال / 0 ~ 100 كيلو باسكال حتى 0 ~ 100 ميجا باسكال (قابل للتخصيص) |
دقة |
±0.075% / ±0.1% / ±0.25% FS |
إشارة الإخراج |
4-20 مللي أمبير تيار مستمر (سلكين)؛ اختياري هارت/Modbus/Profibus PA |
مزود الطاقة |
12 ~ 36 فولت تيار مستمر (عادة 24 فولت تيار مستمر) |
اتصال العملية |
شفة DN25 / DN50 / DN80 / DN100 (قياسية؛ الشفاه المخصصة متوفرة) |
مادة الحجاب الحاجز |
316L الفولاذ المقاوم للصدأ. Hastelloy C / Monel / التنتالوم اختياري |
المواد الشعرية |
الفولاذ المقاوم للصدأ 316L، الطول من 1 إلى 10 متر (قابل للتخصيص) |
ملء السوائل |
زيت السيليكون / الزيت المفلور (للوسائط ذات درجة الحرارة العالية أو المسببة للتآكل) |
مواد الإسكان |
سبائك الألومنيوم المصبوبة مع طلاء مضاد للتآكل |
درجة حرارة العملية |
-40 درجة مئوية ~ +400 درجة مئوية (اعتمادًا على سائل التعبئة ومواد الحجاب الحاجز) |
درجة الحرارة المحيطة |
-40 درجة مئوية ~ +85 درجة مئوية |
تصنيف مقاوم للانفجار |
Ex ia IIC T6 Ga / Ex d IIB T6 Gb (اختياري) |
درجة الحماية |
IP65 / IP67 |
ملاحظة: يمكن تخصيص كافة المعلمات كما هو مطلوب.
