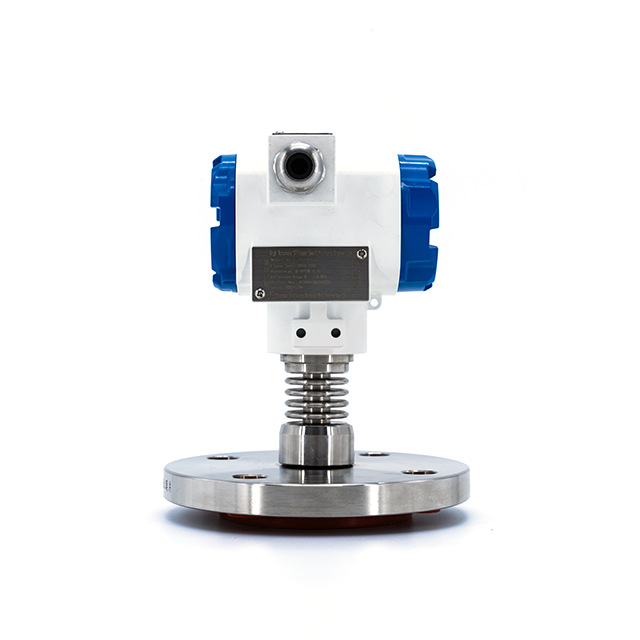

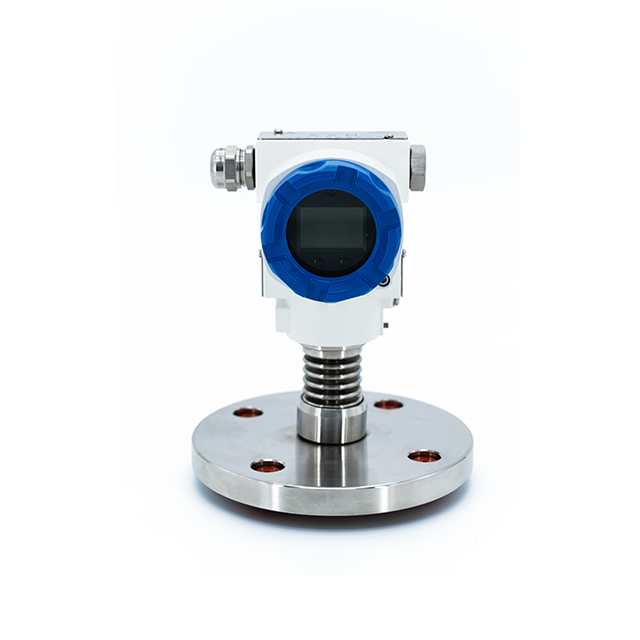

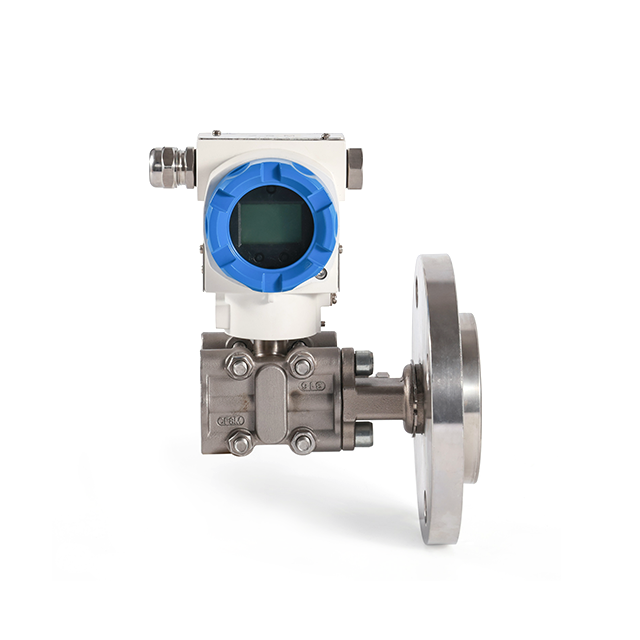

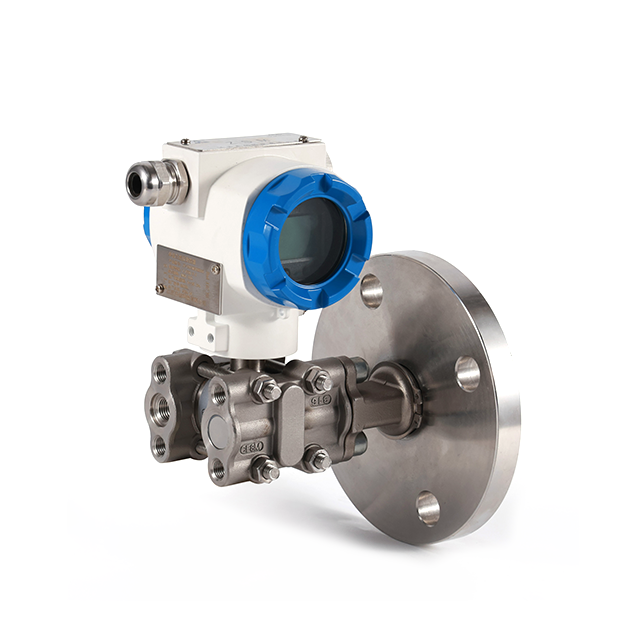

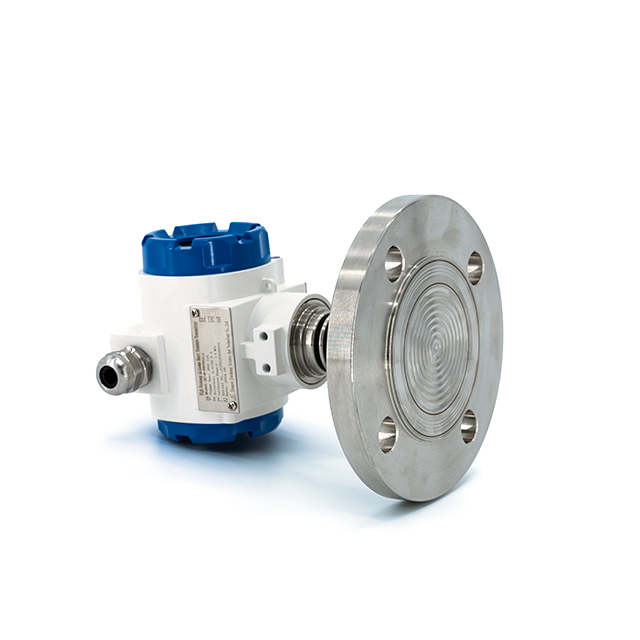

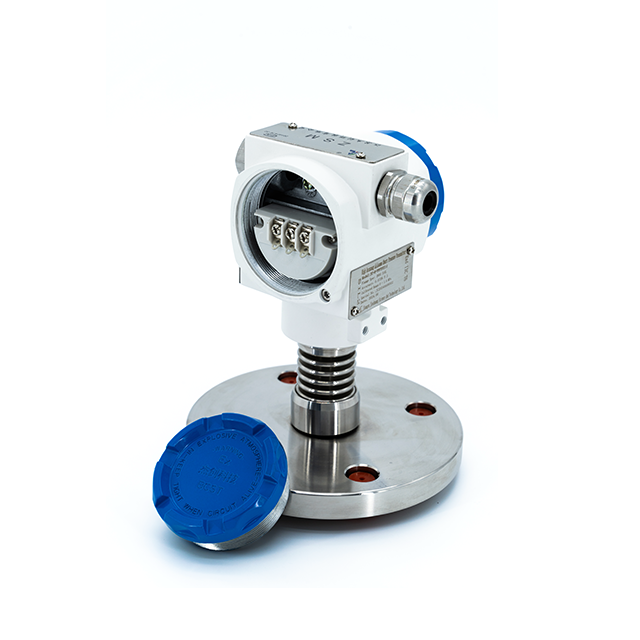

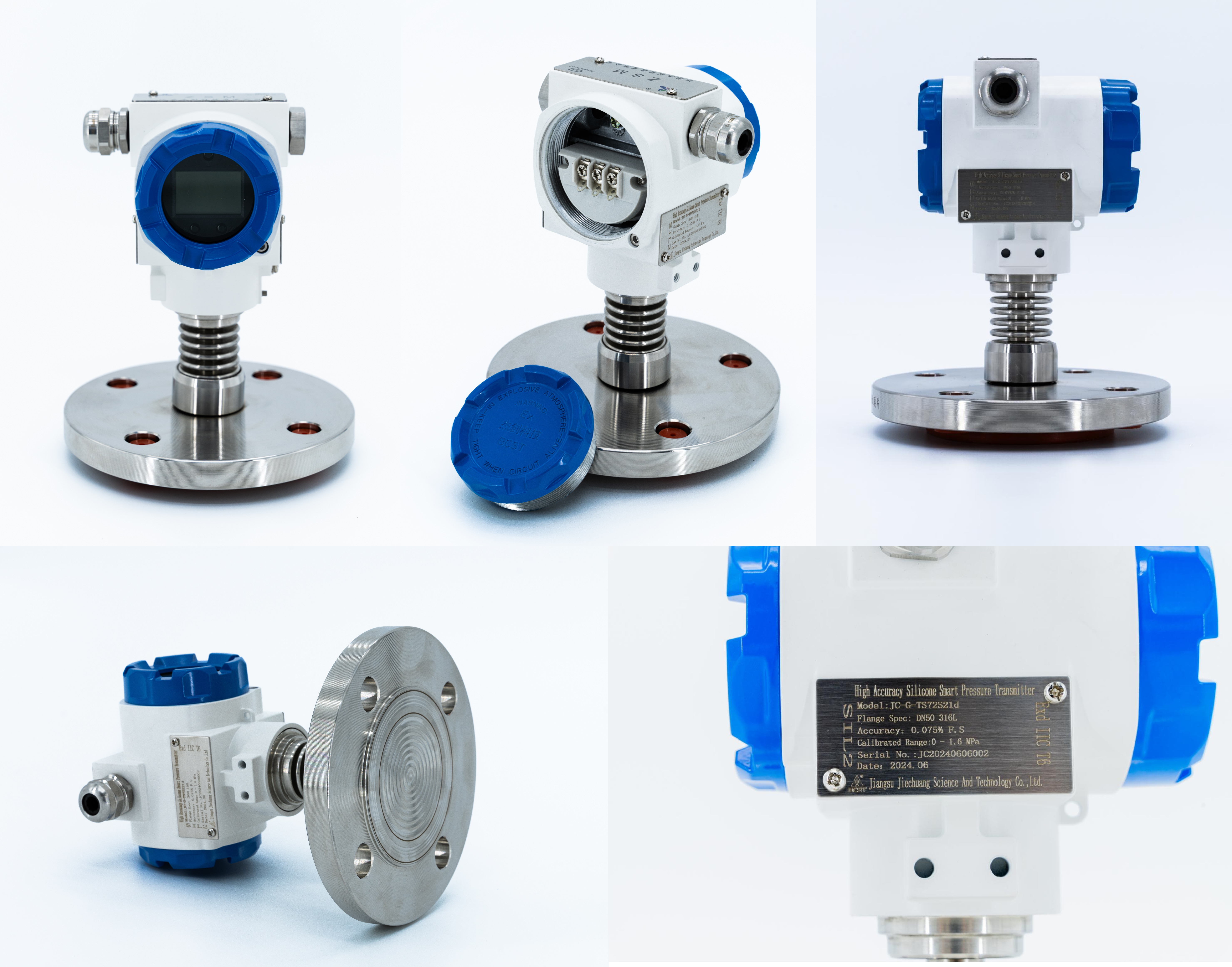

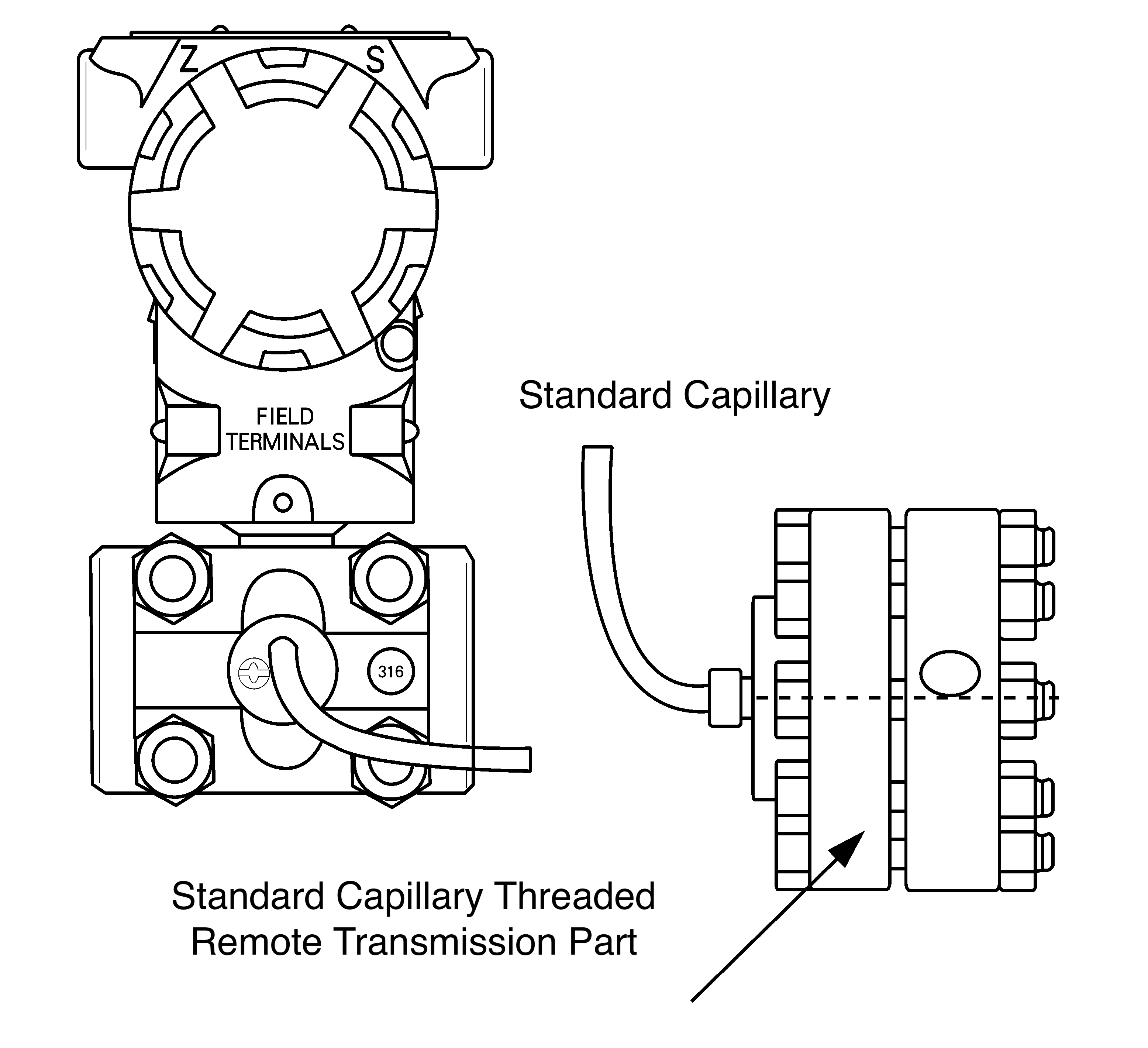

Trasmettitore di pressione digitale intelligente con guarnizione a membrana remota antideflagrante a flangia singola

Trasmettitore di pressione remoto con separatore a membrana antideflagrante a flangia singola con display digitale, 4-20 mA HART

Panoramica del prodotto

Il trasmettitore di pressione a flangia singola serie JC-GL/H/T/J è progettato per misurare con precisione la pressione, il livello, la densità e il flusso di vari fluidi, inclusi liquidi, gas, vapore e fluidi contenenti solidi e liquidi precipitabili. Questi trasmettitori sono dotati di funzionalità avanzate per garantire prestazioni affidabili nelle applicazioni industriali, con una speciale scatola a membrana progettata per proteggere i componenti del sensore di pressione dall'esposizione diretta al fluido, prevenendo potenziali danni e garantendo misurazioni precise.

Questo trasmettitore di pressione utilizza fluidi di riempimento di alta qualità, come l'olio di silicone, per trasferire i segnali di pressione tra il sensore e il mezzo. Questi trasmettitori sono ideali per i processi industriali che richiedono una misurazione della pressione ad alta precisione , offrendo una soluzione ottimale per del livello , la misurazione della densità , della misurazione e della portata..

La serie JC-GL/H/T/J è dotata di uscita digitale HART da 4-20 mA , che fornisce un'integrazione perfetta nei sistemi di automazione per il monitoraggio, la configurazione e la risoluzione dei problemi continui. Supporta inoltre la comunicazione con protocollo HART , consentendo la configurazione remota e il monitoraggio in tempo reale utilizzando dispositivi portatili HART . Inoltre, questa serie di prodotti è certificata per la sicurezza SIL2 , garantendo un elevato livello di affidabilità per applicazioni industriali critiche.

Caratteristiche e vantaggi principali

1. Misurazione affidabile della pressione
   Il trasmettitore di pressione differenziale a flangia singola offre un'elevata precisione per la misurazione della pressione, rendendolo ideale per applicazioni che richiedono un controllo ad alta precisione in vari settori come di petrolio e gas , la lavorazione chimica e la produzione di energia . Il design impedisce l'ingresso di liquidi, garantendo una maggiore durata e prestazioni affidabili in ambienti difficili.

2. Ampio intervallo di misurazione
   Questo trasmettitore di pressione differenziale presenta un intervallo di misurazione regolabile in continuo da -100% a +100% dell'URL , che lo rende adatto a una varietà di applicazioni in diversi settori industriali. Può essere utilizzato per misurare del livello del liquido , la densità , la pressione , e il flusso ed è compatibile con fluidi a diverse pressioni e temperature, compresi i fluidi ad alta pressione.

3. Comunicazione digitale avanzata
   L' uscita HART da 4-20 mA fornisce la comunicazione digitale con un'ampia gamma di dispositivi per una facile integrazione nei sistemi automatizzati. Consente il monitoraggio continuo dei dati in tempo reale , la configurazione dei parametri e i controlli di manutenzione, riducendo i tempi di inattività e migliorando l'efficienza operativa. Inoltre, il trasmettitore è progettato per supportare le certificazioni di sicurezza intrinseca e antideflagrante , rendendolo adatto ad ambienti pericolosi.

4. Design resistente alle esplosioni
   Certificato con Ex d IIC T6 e prestazioni antideflagranti Ex ia IIC T4 , il trasmettitore sicurezza intrinseca della serie JC-GL/H/T/J può funzionare in sicurezza in ambienti pericolosi, come quelli che si trovano negli impianti chimici, nelle , raffinerie di petrolio e nelle industrie minerarie..

5. Costruzione robusta
   La custodia del trasmettitore è realizzata in lega di alluminio ad alta resistenza rivestita con resina epossidica, garantendo protezione contro la corrosione in condizioni industriali difficili. La scatola del diaframma di misura è realizzata in acciaio inossidabile 316L , fornendo una soluzione duratura per applicazioni che richiedono un'elevata resistenza alla corrosione.

Parametri tecnici

● Parametri di misurazione: pressione differenziale, livello, pressione

● Intervallo di misurazione:

• Limite inferiore: -100% dell'URL (regolabile in continuo)

• Limite superiore: fino a +100% dell'URL (regolabile in continuo)

● Intervallo di misurazione

Tabella 1: Tabella di corrispondenza tra codici di intervallo e intervallo
Codici di intervallo	Portata minima	Portata massima	Pressione nominale (massima)
B	1kPa	6kPa	Pressione nominale della flangia di trasmissione remota
C	4 kPa	40kPa
D	25kPa	250kPa
F	200kPa	300kPa

Tabella 2: Tabella delle relazioni tra flangia e portata minima
Flangia del livello del liquido	Diametro nominale	Portata minima
Tipo piatto	DN50/2'	10kPa
	DN80/3'	2kPa
	DN4'	2kPa
Inserisci tipo	DN50/2'	16kPa
	DN80/3'	2kPa
	DN4'	2kPa

nota: 'Il campo minimo del trasmettitore di pressione differenziale deve essere il maggiore dei campi minimi indicati nelle Tabelle 1 e 2. Il campo regolato non deve essere inferiore al campo minimo. Il campo massimo del trasmettitore deve essere il minore tra il campo massimo del corpo del trasmettitore e la pressione nominale della flangia.'

● Segnale di uscita

Uscita HART CC 4-20 mA a 2 fili, comunicazione digitale, protocollo HART sovrapposto al segnale CC 4-20 mA. Limiti del segnale in uscita: Imin = 3,8 mA, Imax = 20,5 mA

● Corrente di allarme (modalità regolabile)

• Modalità allarme basso (minimo): 3,6 mA

• Modalità allarme alto (massimo): 21 mA

• Modalità nessun allarme (hold): mantiene il valore di corrente valido prima del guasto

• Impostazione corrente di allarme standard: modalità di allarme alto

● Condizioni di installazione

• Il trasmettitore a flangia del livello del liquido può essere montato saldamente in qualsiasi posizione.

• Idealmente, posizionare l'asse della flangia di processo verticalmente per evitare spostamenti dello zero correggibili dovuti a deviazioni di posizione.

• L'alloggiamento può ruotare fino a 360°.

● Condizioni ambientali

• Temperatura ambiente

• Minimo: dipende dal fluido di riempimento

• Massima: 85°C

• Con display LCD e anello di tenuta in gomma fluorurata: da -20 a 65°C

● Temperatura di conservazione/trasporto

• Minimo: dipende dal fluido di riempimento

• Massima: 85°C

● Umidità relativa: da 0 a 100%

● Limiti di temperatura media: da -30 a 180°C

● Limiti della pressione corporea del trasmettitore

Dalla pressione assoluta di 3,5 kPa fino alla pressione nominale, con una pressione di protezione che può essere superiore a 1,5 volte la pressione nominale, applicata su entrambi i lati del trasmettitore.

● Prestazioni a prova di esplosione

• Autorizzazione antideflagrante: Ex d IIC T6

• Autorizzazione a sicurezza intrinseca: Ex ia IIC T4

● Intervallo di temperatura operativa consentita: da -40°C a 65°C

● Tensione di alimentazione

• 10,5 ~ 42 V CC (stato operativo)

• 10,5 ~ 30 V CC (a sicurezza intrinseca)

• 10,5 ~ 30 V CC (comunicazione digitale)

• 10,5 ~ 30 V CC (a sicurezza intrinseca per la comunicazione digitale)

● Carica

• 0 ~ 1335Ω (stato operativo)

• 250 ~ 600Ω (comunicazione digitale)

● Materiali

• Scatola del diaframma di misura: acciaio inossidabile 316L

• Membrana: acciaio inossidabile 316L, lega Hastelloy C, tantalio, FEP, PFA, rivestimento in PTFE

• Flangia di processo: acciaio inossidabile 304

• Fluido di riempimento: olio siliconico, olio vegetale

• Anello di tenuta: Gomma nitrilica (NBR), Gomma fluorurata (FKM), Politetrafluoroetilene (PTFE)

• Custodia del trasmettitore: materiale in lega di alluminio, superficie rivestita con resina epossidica; Alloggiamento in acciaio inossidabile opzionale

• Anello di tenuta dell'alloggiamento: Gomma nitrilica (NBR)

• Targhetta: acciaio inossidabile 304

● Collegamento elettrico

• Filettatura interna M20×1,5 o NPT1/2

• Filettatura interna NPT1/4 sul lato di bassa pressione del trasmettitore

● Connessione al processo: montaggio a flangia sul lato ad alta pressione del trasmettitore

● Livello di protezione dell'alloggiamento: IP67

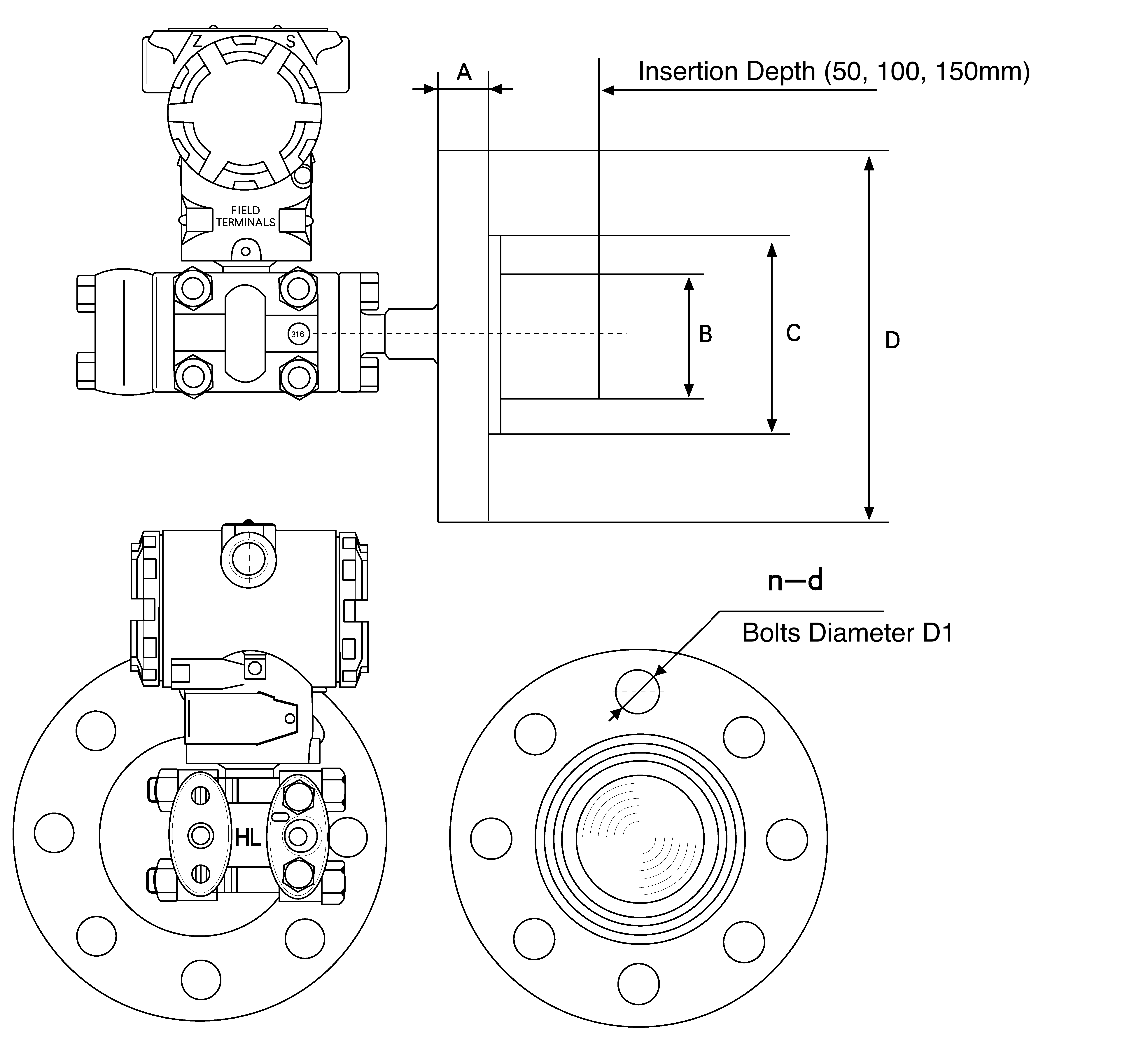

Tabella delle dimensioni del trasmettitore di livello a flangia
Dimensione nominale della flangia	D (mm)	Spessore (mm)	B	C	Numero di bulloni N	Diametro d (mm)	Diametro di distribuzione (mm)
3 '	190	30	76	127	4	19	152
4 '	229	30	89	157	8	19	190

Conclusione

I trasmettitori di pressione/differenziale a flangia singola serie JC-GL/H/T/J offrono precisione, versatilità e sicurezza senza pari, rendendoli ideali per ambienti industriali esigenti. Grazie alla certificazione di sicurezza SIL2, , alle prestazioni a prova di esplosione e all'uscita digitale HART , questo trasmettitore offre un monitoraggio affidabile in tempo reale per un migliore controllo dei processi industriali. Che si tratti di misurare di , pressione , la densità o il flusso , il trasmettitore della serie JC-GL/H/T/J fornisce la precisione e l'affidabilità necessarie per prestazioni ottimali in applicazioni critiche.
