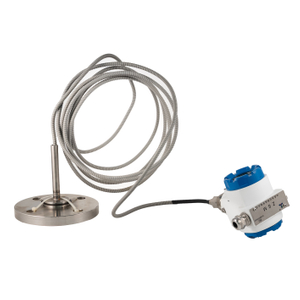

Интеллектуальный однофланцевый взрывозащищенный цифровой датчик давления с выносной мембранной разделительной диафрагмой

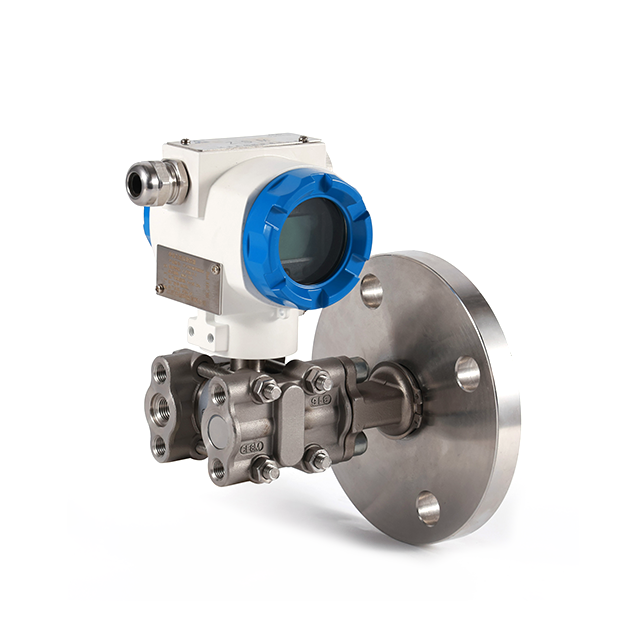

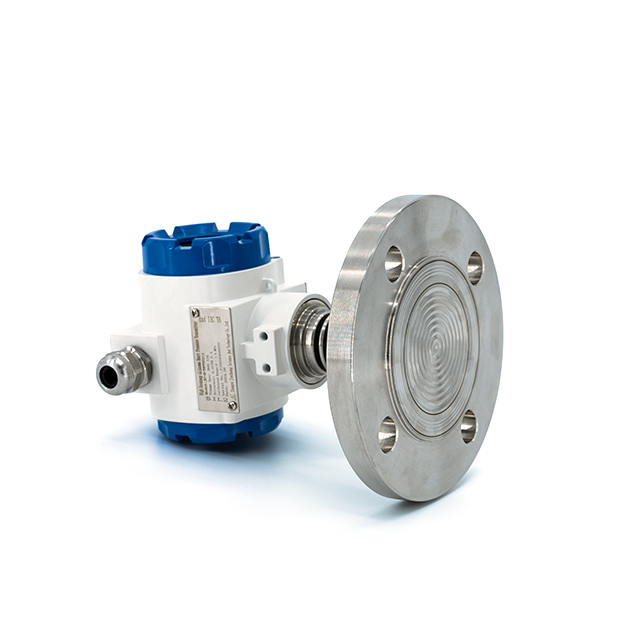

Однофланцевый взрывозащищенный датчик давления с выносной мембранной разделительной диафрагмой и цифровым дисплеем, 4–20 мА HART

Обзор продукта

предназначен Однофланцевый датчик давления серии JC-GL/H/T/J для точного измерения давления, уровня, плотности и расхода различных сред, включая жидкости, газы, пар и среды, содержащие твердые частицы и осаждающиеся жидкости. Эти датчики оснащены расширенными функциями, обеспечивающими надежную работу в промышленных условиях, со специальной мембранной коробкой, предназначенной для защиты компонентов датчика давления от прямого воздействия среды, предотвращения возможных повреждений и обеспечения точных измерений.

В этом датчике давления используются высококачественные заполняющие жидкости, такие как силиконовое масло, для передачи сигналов давления между датчиком и средой. Эти датчики идеально подходят для промышленных процессов, требующих высокоточного измерения давления , предлагая оптимальное решение для измерения уровня, , измерения плотности и измерения расхода..

Серия JC -GL/H/T/J оснащена цифровым выходом HART 4–20 мА , обеспечивающим плавную интеграцию в системы автоматизации для непрерывного мониторинга, настройки и устранения неполадок. Он также поддерживает связь по протоколу HART , что позволяет осуществлять удаленную настройку и мониторинг в реальном времени с помощью портативных устройств HART . Кроме того, эта серия продуктов сертифицирована по безопасности SIL2 , что обеспечивает высокий уровень надежности для критически важных промышленных приложений.

Ключевые особенности и преимущества

1. Надежное измерение давления
   Однофланцевый преобразователь дифференциального давления обеспечивает высокую точность измерения давления, что делает его идеальным для применений, требующих высокоточного контроля в различных отраслях, таких как нефти и газа , химическая обработка и производство электроэнергии . Конструкция предотвращает попадание среды, обеспечивая более длительный срок службы и надежную работу в суровых условиях.

2. Широкий диапазон измерений
   Этот датчик перепада давления имеет плавно регулируемый диапазон измерения от -100% до +100% от ВПИ , что делает его пригодным для различных применений в различных отраслях промышленности. Его можно использовать для измерения на уровне жидкости , плотности , давления , и расхода , а также он совместим со средами при различных давлениях и температурах, включая жидкости под высоким давлением..

3. Усовершенствованная цифровая связь
   Выход HART 4–20 мА обеспечивает цифровую связь с широким спектром устройств для легкой интеграции в автоматизированные системы. Оно позволяет осуществлять беспрепятственный мониторинг данных в режиме реального времени , настройку параметров и проверки технического обслуживания, сокращая время простоев и повышая эффективность работы. Кроме того, преобразователь имеет сертификаты искробезопасности и взрывобезопасности , что делает его пригодным для работы в опасных средах.

4. Взрывозащищенная конструкция
   Сертифицированный по Ex d IIC T6 и взрывозащищенности Ex ia IIC T4 , датчик искробезопасности серии JC-GL/H/T/J может безопасно работать в опасных средах, например, на химических заводах, , нефтеперерабатывающих заводах и в горнодобывающей промышленности..

5. Прочная конструкция
   изготовлен Корпус преобразователя из высокопрочного алюминиевого сплава, покрытого эпоксидной смолой, что обеспечивает защиту от коррозии в сложных промышленных условиях. Корпус измерительной диафрагмы изготовлен из нержавеющей стали 316L и представляет собой надежное решение для применений, требующих высокой устойчивости к коррозии..

Технические параметры

● Параметры измерения: перепад давления, уровень, давление.

● Диапазон измерения:

• Нижний предел: -100 % от URL (плавно регулируется).

• Верхний предел: до +100 % URL-адреса (плавно регулируется).

● Диапазон измерения

Таблица 1: Таблица соответствия между кодами диапазонов и диапазоном
Коды диапазонов	Минимальный диапазон	Максимальная дальность	Номинальное давление (максимум)
Б	1 кПа	6 кПа	Номинальное давление фланца выносной коробки передач
С	4 кПа	40 кПа
Д	25 кПа	250 кПа
Ф	200 кПа	300 кПа

Таблица 2. Таблица соотношения фланца и минимального диапазона
Фланец уровня жидкости	Номинальный диаметр	Минимальный диапазон
Плоский тип	Ду 50/2 »	10 кПа
	Ду 80/3 »	2кПа
	Ду 4 »	2кПа
Тип вставки	Ду 50/2 »	16 кПа
	Ду 80/3 »	2кПа
	Ду 4 »	2кПа

Примечание: «Минимальный диапазон датчика перепада давления должен быть большим из минимальных диапазонов, указанных в таблицах 1 и 2. Отрегулированный диапазон не должен быть меньше минимального диапазона. Максимальный диапазон датчика должен быть меньшим из максимального диапазона корпуса датчика и номинального давления фланца».

● Выходной сигнал

2-проводной выход HART 4–20 мА постоянного тока, цифровая связь, протокол HART накладывается на сигнал постоянного тока 4–20 мА. Пределы выходного сигнала: Imin = 3,8 мА, Imax = 20,5 мА

● Ток сигнализации (режим регулируется)

• Режим низкой сигнализации (минимум): 3,6 мА

• Режим тревоги высокого уровня (максимум): 21 мА

• Режим отсутствия тревоги (удержание): сохраняет действительное значение тока до возникновения неисправности.

• Стандартная настройка тока тревоги: режим высокой тревоги

● Условия установки

• Фланцевый датчик уровня жидкости можно надежно закрепить в любом положении.

• В идеале расположите ось технологического фланца вертикально, чтобы предотвратить корректируемые смещения нуля из-за отклонений положения.

• Корпус может вращаться на 360°.

● Условия окружающей среды

• Температура окружающей среды

• Минимум: Зависит от заполняющей жидкости

• Максимум: 85°С

• С ЖК-дисплеем и уплотнительным кольцом из фторкаучука: от -20 до 65°C.

● Температура хранения/транспортировки.

• Минимум: Зависит от заполняющей жидкости

• Максимум: 85°С

● Относительная влажность: от 0 до 100 %.

● Пределы средней температуры: от -30 до 180°C.

● Пределы давления в корпусе преобразователя

От абсолютного давления 3,5 кПа до номинального давления, при этом защитное давление может превышать номинальное давление более чем в 1,5 раза, приложенное к обеим сторонам преобразователя.

● Взрывозащищенность

• Разрешение на взрывобезопасность: Ex d IIC T6.

• Сертификат искробезопасности: Ex ia IIC T4.

● Допустимый диапазон рабочих температур: от -40°C до 65°C.

● Напряжение источника питания

• 10,5 ~ 42 В постоянного тока (рабочее состояние)

• 10,5 ~ 30 В постоянного тока (искробезопасный)

• 10,5 ~ 30 В постоянного тока (цифровая связь)

• 10,5 ~ 30 В постоянного тока (искробезопасно для цифровой связи)

● Загрузка

• 0 ~ 1335 Ом (рабочее состояние)

• 250 ~ 600 Ом (цифровая связь)

● Материалы

• Корпус измерительной диафрагмы: нержавеющая сталь 316L.

• Мембрана: нержавеющая сталь 316L, сплав Hastelloy C, тантал, FEP, PFA, покрытие из PTFE.

• Технологический фланец: нержавеющая сталь 304

• Заполняющая жидкость: силиконовое масло, растительное масло.

• Уплотнительное кольцо: Нитриловый каучук (NBR), фторкаучук (FKM), политетрафторэтилен (PTFE).

• Корпус преобразователя: материал из алюминиевого сплава, поверхность покрыта эпоксидной смолой; Корпус из нержавеющей стали опционально

• Уплотнительное кольцо корпуса: Нитриловый каучук (NBR).

• Паспортная табличка: нержавеющая сталь 304.

● Электрическое подключение

• Внутренняя резьба M20×1,5 или NPT1/2.

• Внутренняя резьба NPT1/4 на стороне низкого давления преобразователя

● Присоединение к процессу: Фланцевый монтаж на стороне высокого давления преобразователя.

● Уровень защиты корпуса: IP67.

Таблица размеров фланцевого уровнемера
Номинальный размер фланца	Д (мм)	Толщина (мм)	Б	С	Количество болтов н	Диаметр d (мм)	Диаметр распределения (мм)
3 '	190	30	76	127	4	19	152
4 '	229	30	89	157	8	19	190

Заключение

обеспечивают Однофланцевые датчики перепада/давления серии JC-GL/H/T/J непревзойденную точность, универсальность и безопасность, что делает их идеальными для сложных промышленных условий. Благодаря сертификату безопасности SIL2, , взрывозащищенности и цифровому выходу HART этот преобразователь обеспечивает надежный мониторинг в реальном времени для расширенного контроля над промышленными процессами. Независимо от того, измеряете ли вы уровень, , , давление , плотность или расход , преобразователь серии JC-GL/H/T/J обеспечивает точность и надежность, необходимые для оптимальной работы в критически важных приложениях..
