JC-G Serisi
Jiangsu Jiechuang
9026201090

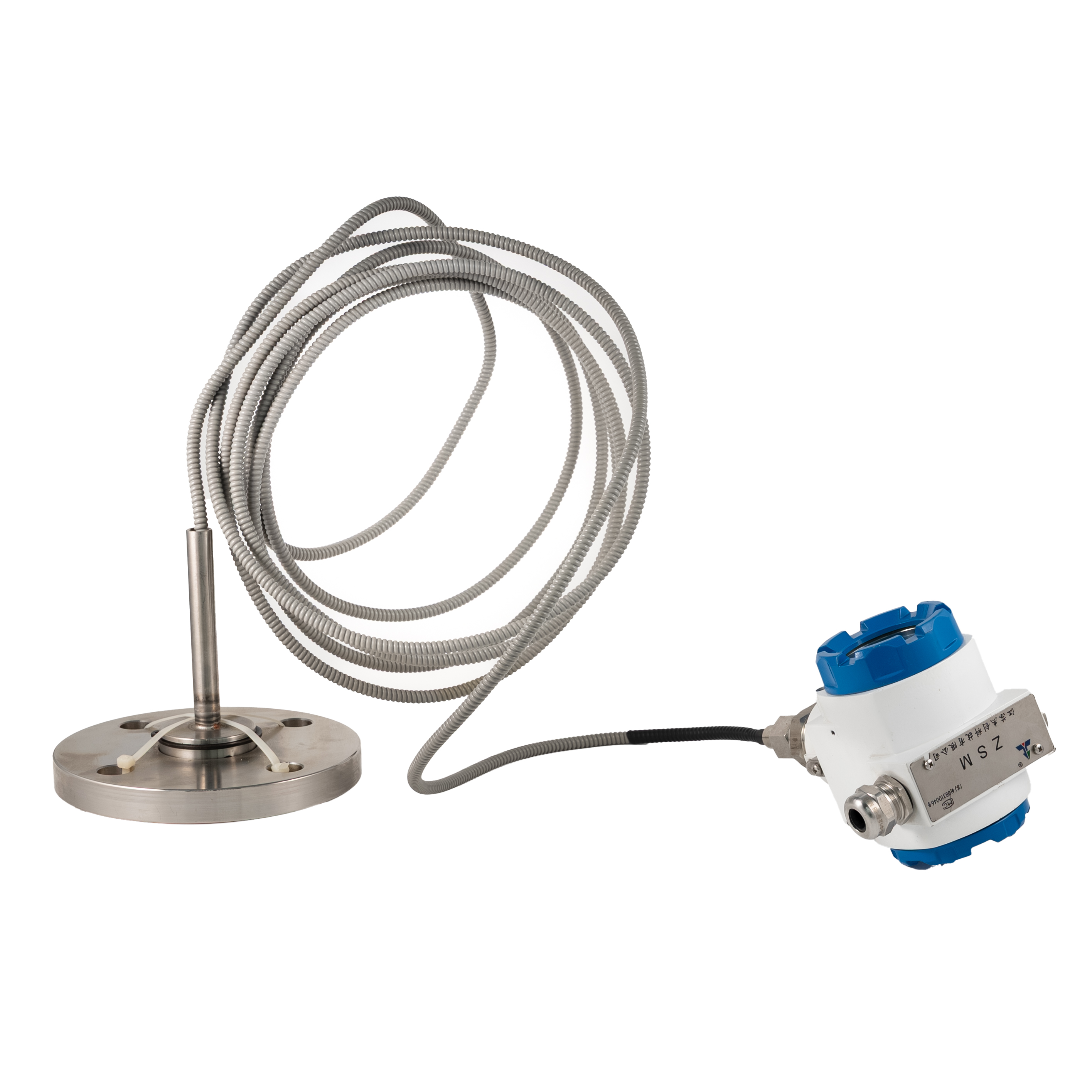

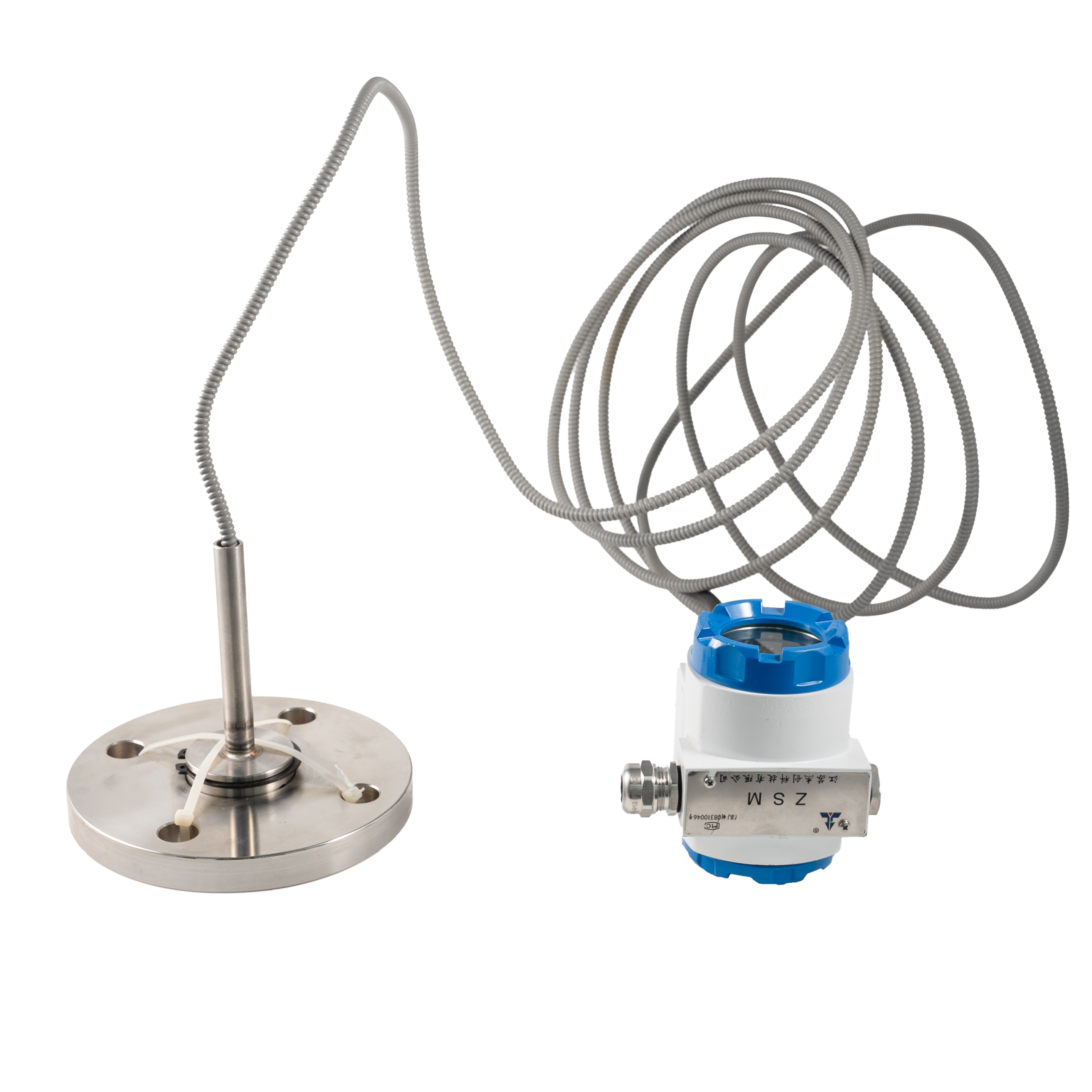

Tek Flanşlı Kılcal Uzaktan Diyafram Contalı Basınç Transmitteri
Ürüne Genel Bakış:
Bu uzaktan diyafram contalı basınç vericisi (tek flanşlı kılcal basınç vericisi olarak da bilinir)
zorlu endüstriyel koşullarda basınç ölçümü için tasarlanmıştır.
Uzak diyafram contasından gelen basıncı iletmek için özel bir sıvıyla doldurulmuş kılcal bir tüp kullanır
(proses flanşına monte edilmiş) basınç sensörüne bağlanır, vericiyi yüksek sıcaklıklardan yalıtır,
aşındırıcı ortamlar, viskoz sıvılar veya katılaşmaya eğilimli malzemeler.
Ünite standart bir 4-20mA analog çıkış sağlar (isteğe bağlı HART/Modbus iletişimi ile) ve

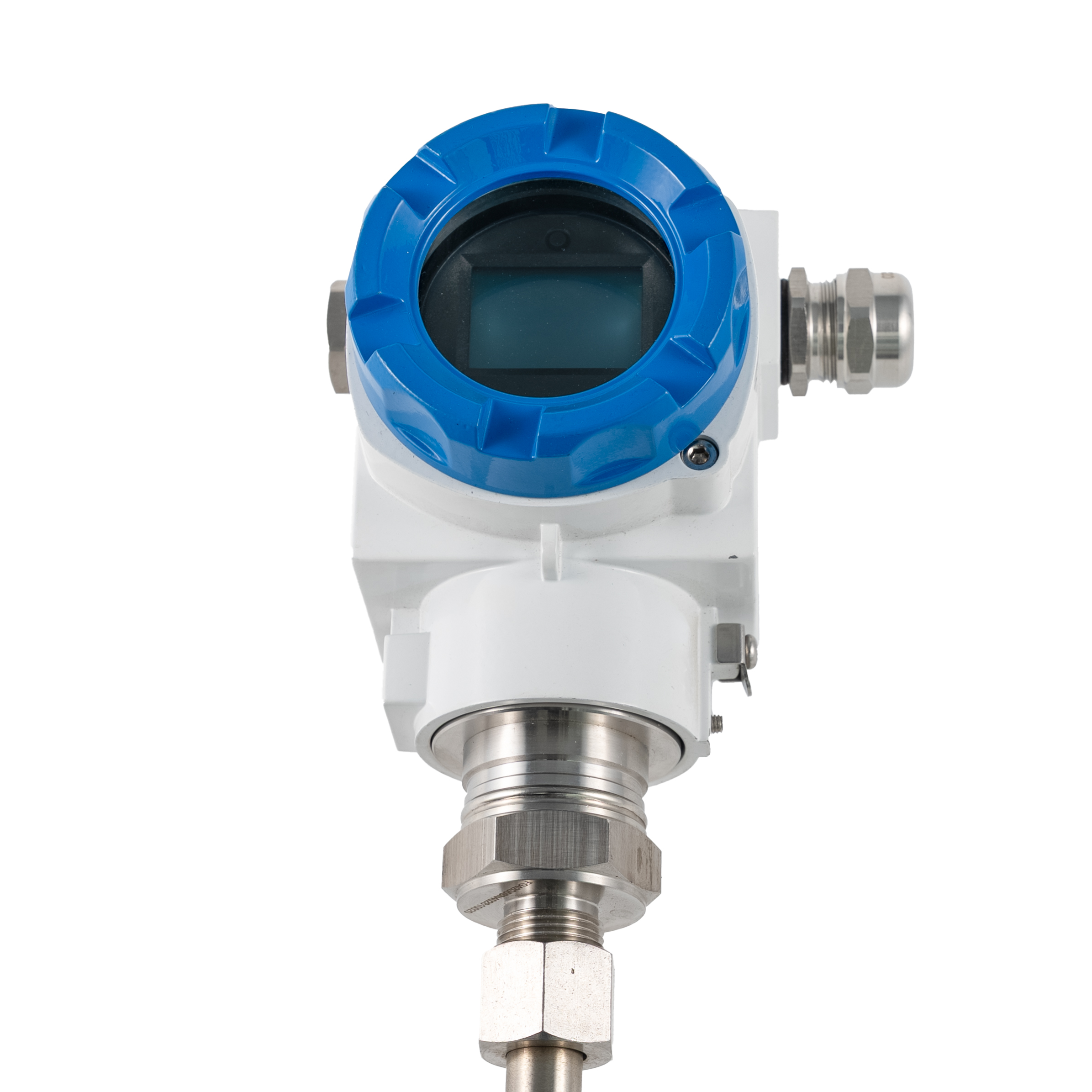

yerinde okuma için dijital bir ekrana sahiptir.
Patlamaya dayanıklı sertifikası ve yüksek kaliteli paslanmaz çelik yapısıyla güvenilir, uzun süreli kullanım sağlar
zorlu ortamlarda performans.
Tipik Uygulamalar:
Yüksek sıcaklık ve yüksek basınçlı proses boru hatları
Viskoz, aşındırıcı veya katılaştırıcı ortamlar (yağlar, bulamaçlar, reçineler)
Doğrudan sensör temasının istenmediği vakum sistemleri
Petrokimya, kimya ve rafineri süreçleri
İlaç ve yiyecek-içecek üretimi
Enerji santralleri ve enerji hizmetleri
Depolama tanklarında tank seviyesi ölçümü
Parametreler:
Parametre |
Standart ve Özelleştirilebilir Özellikler |
Ürün Tipi |
Tek Flanşlı Kılcal Uzaktan Contalı Basınç Transmitteri |
Ölçüm Aralığı |
-100kPa ~ 0kPa / 0~100kPa'dan 0~100MPa'ya kadar (özelleştirilebilir) |
Kesinlik |
±%0,075 / ±%0,1 / ±%0,25 FS |
Çıkış Sinyali |
4-20mA DC (2 telli); opsiyonel HART / Modbus / Profibus PA |
Güç Kaynağı |
12~36V DC (tipik olarak 24V DC) |
Proses Bağlantısı |
DN25 / DN50 / DN80 / DN100 flanş (standart; özel flanşlar mevcuttur) |
Diyafram Malzemesi |
316L Paslanmaz Çelik; Hastelloy C / Monel / Tantal isteğe bağlı |
Kılcal Malzeme |
316L Paslanmaz Çelik, uzunluk 1~10m (özelleştirilebilir) |
Doldurma Sıvısı |
Silikon yağı / florlu yağ (yüksek sıcaklık veya aşındırıcı ortamlar için) |
Muhafaza Malzemesi |
Korozyon önleyici kaplamalı döküm alüminyum alaşımı |
Proses Sıcaklığı |
-40°C ~ +400°C (doldurma sıvısına ve diyafram malzemesine bağlı olarak) |
Ortam Sıcaklığı |
-40°C ~ +85°C |
Patlamaya Dayanıklılık Derecelendirmesi |
Ex ia IIC T6 Ga / Ex d IIB T6 Gb (isteğe bağlı) |
Koruma Sınıfı |
IP65 / IP67 |
Not: Tüm parametreler gerektiği gibi özelleştirilebilir.
