JC-G 시리즈
장쑤성 지에추앙
9026201090

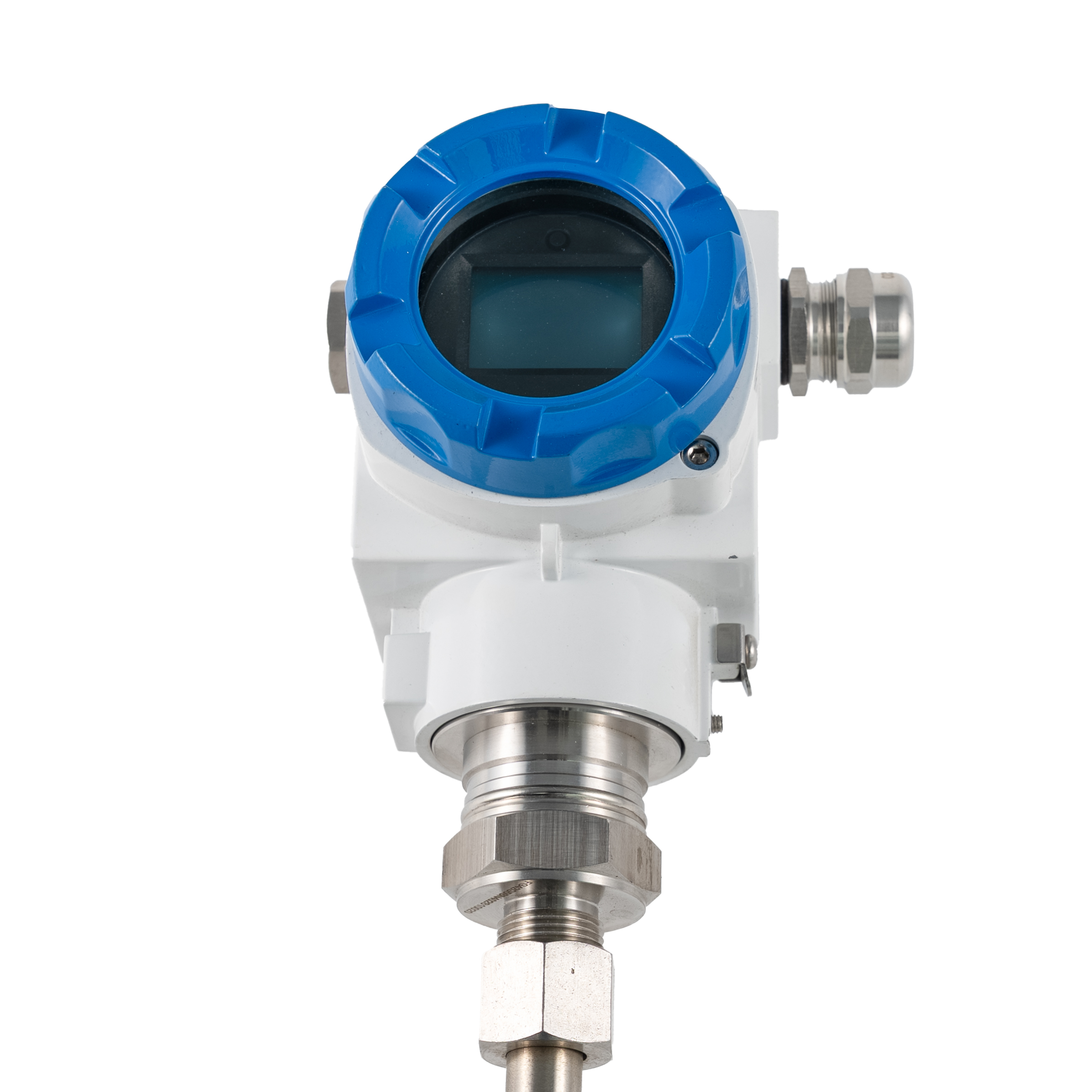

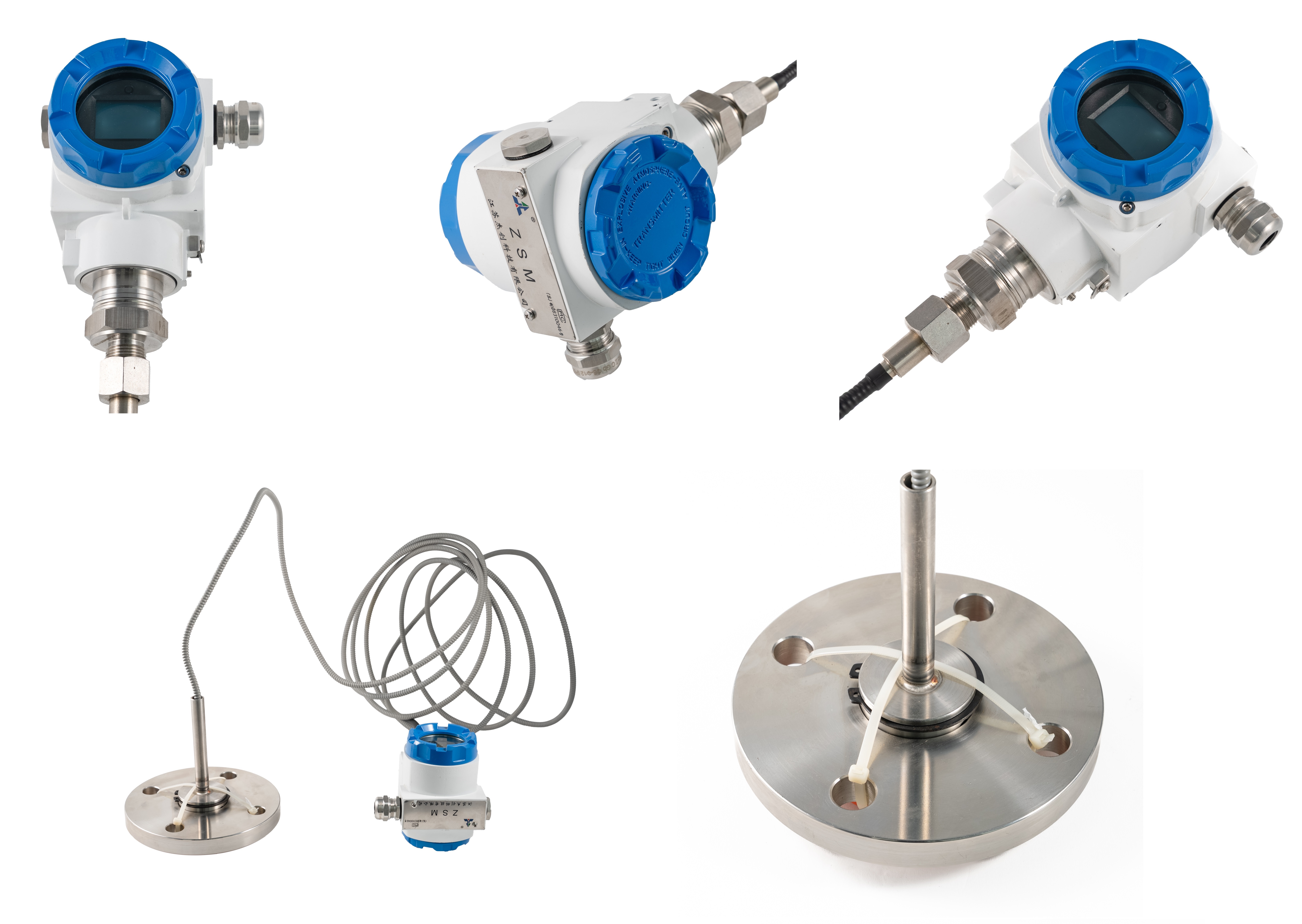

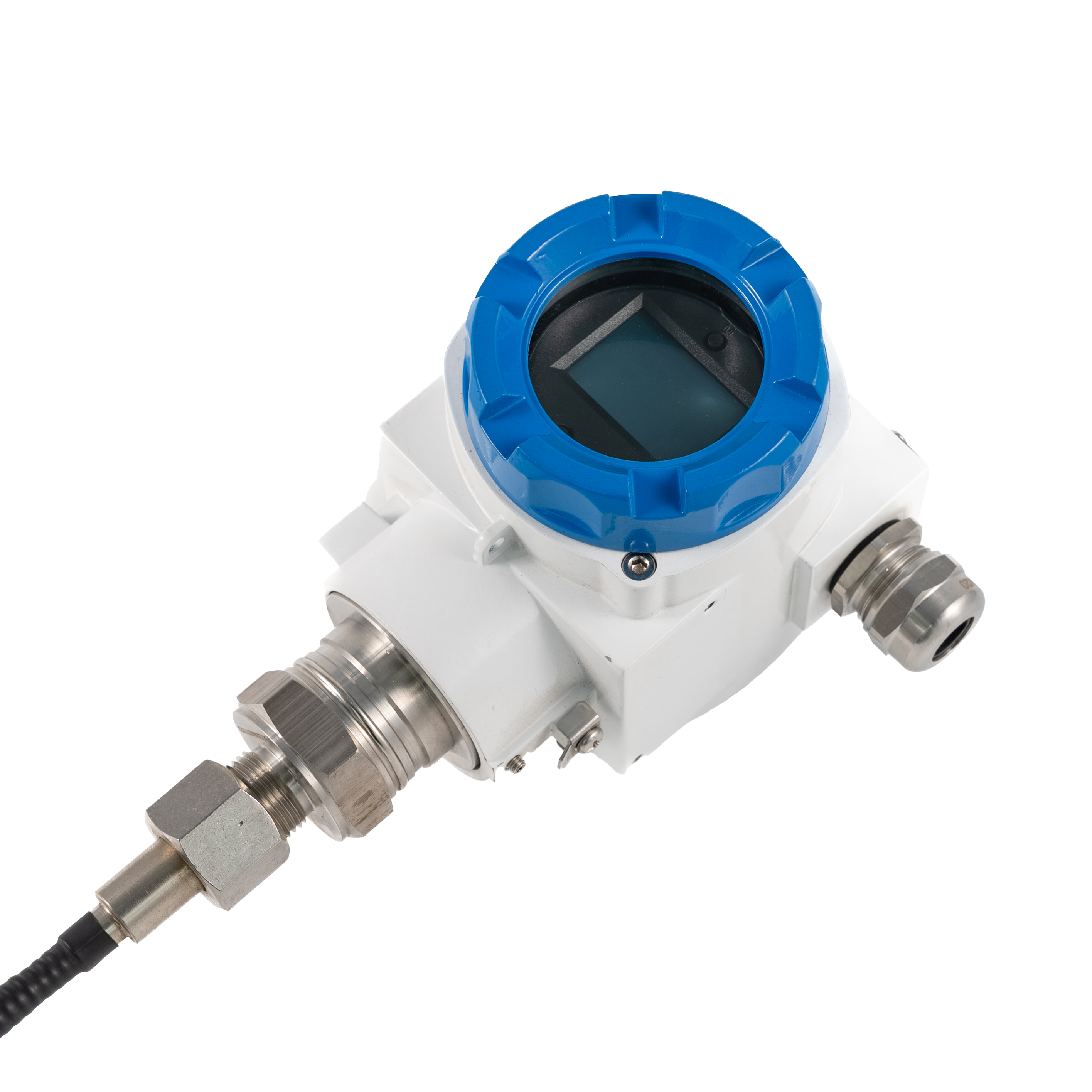

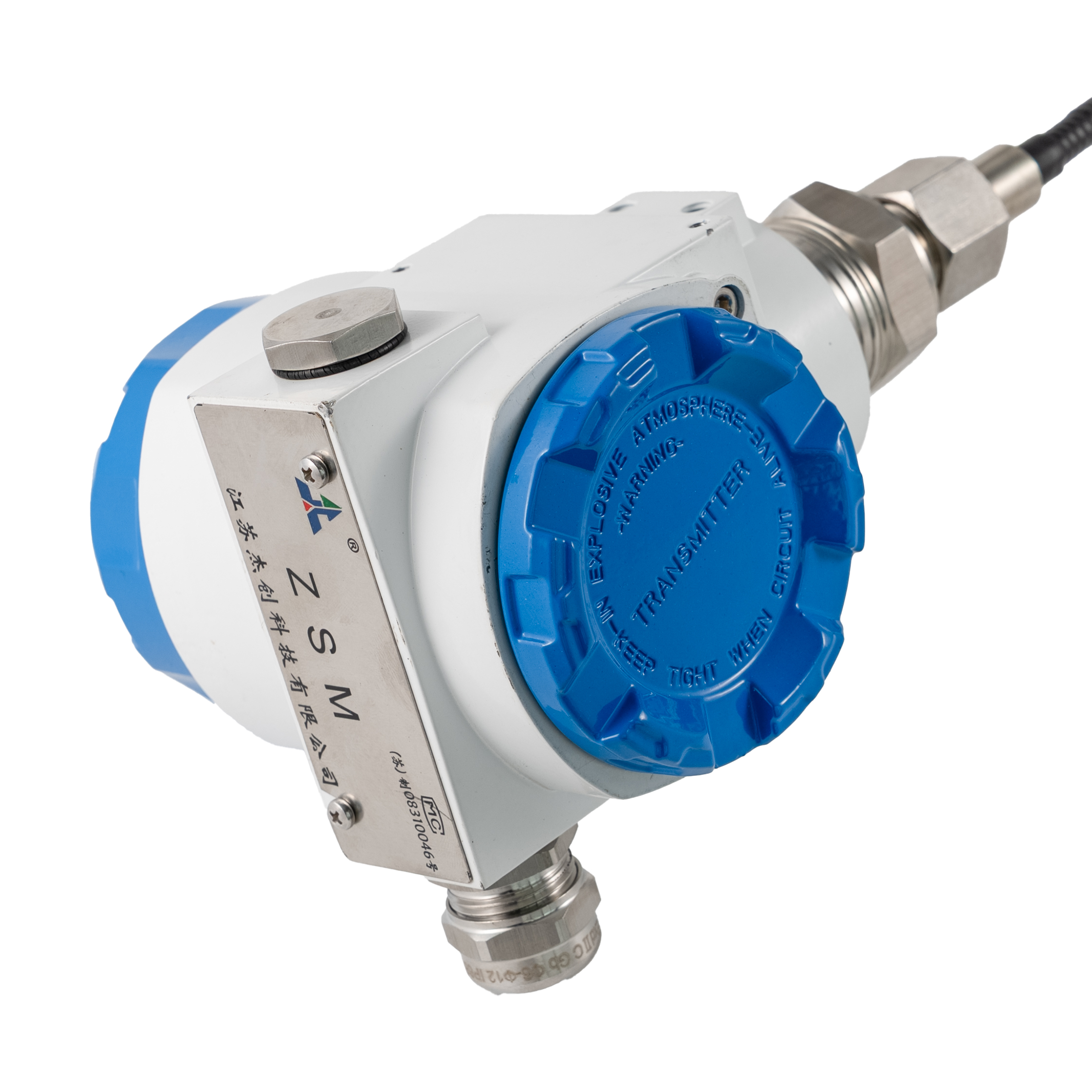

단일 플랜지 모세관 원격 다이어프램 씰 압력 트랜스미터
제품 개요:

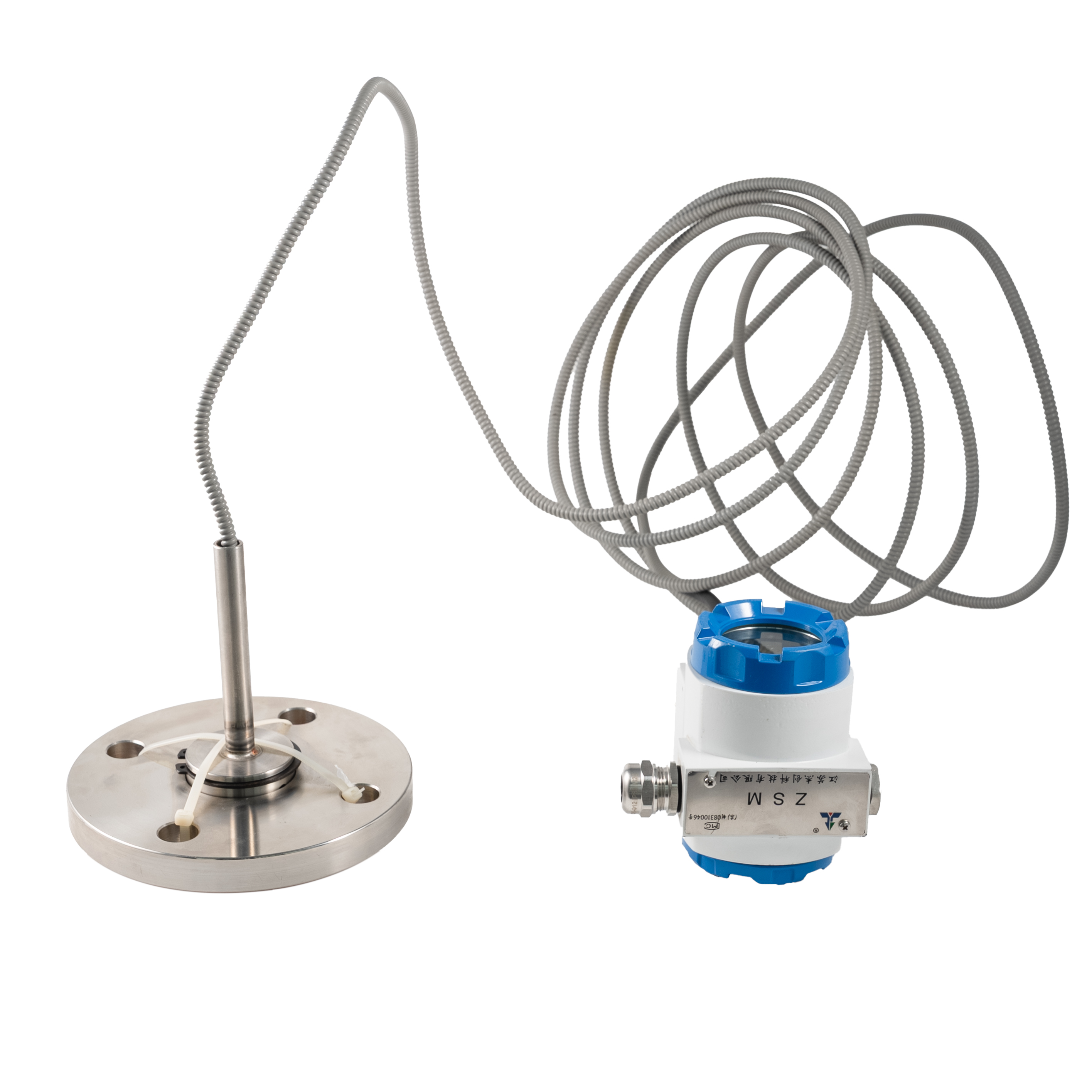

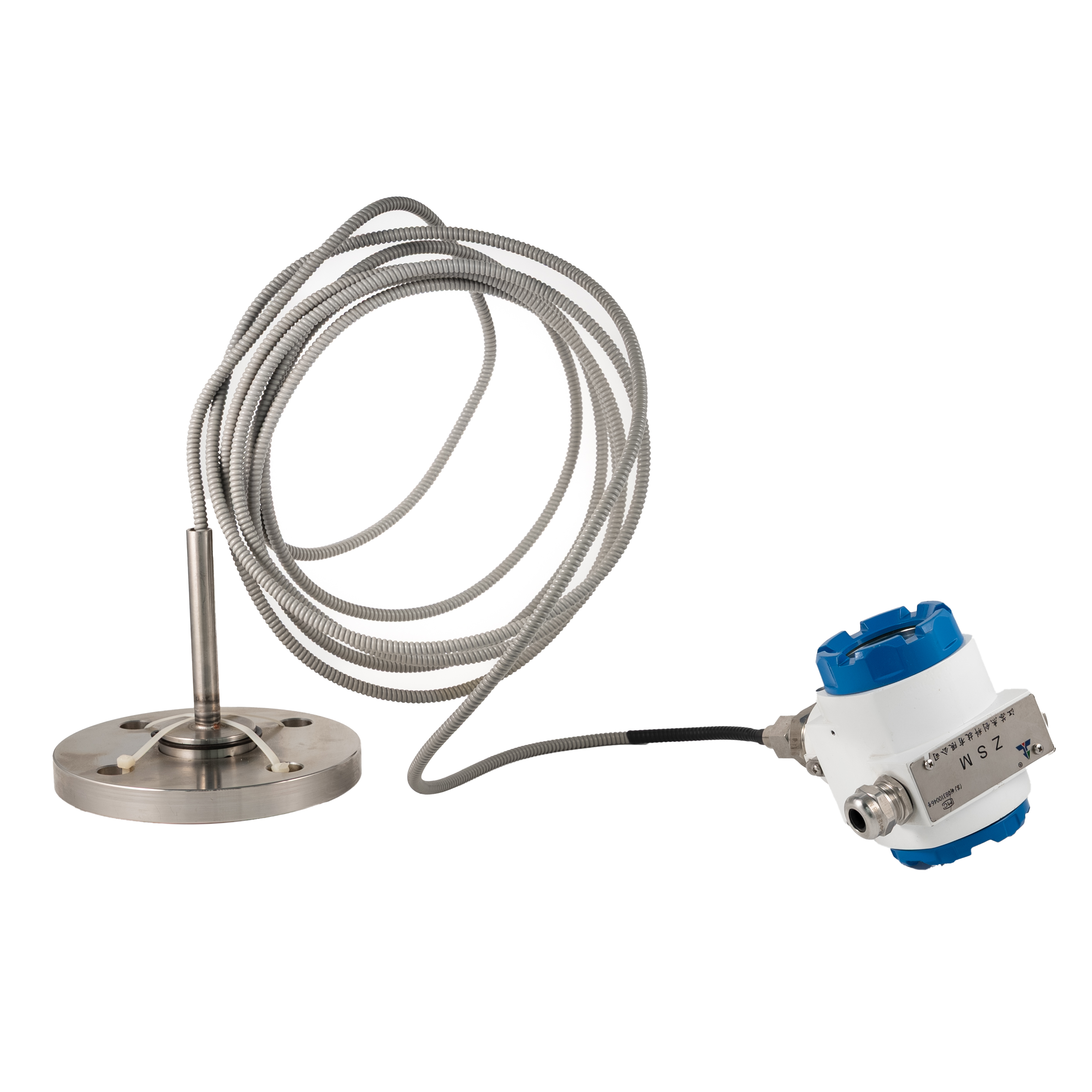

이 원격 다이어프램 씰 압력 트랜스미터 (단일 플랜지 모세관 압력 트랜스미터라고도 함)
까다로운 산업 환경에서 압력을 측정하도록 설계되었습니다.
원격 다이어프램 씰의 압력을 전달하기 위해 특수 유체로 채워진 모세관을 사용합니다.
(프로세스 플랜지에 장착) 압력 센서에 연결하여 트랜스미터를 고온으로부터 분리합니다.
부식성 매체, 점성 유체 또는 응고되기 쉬운 물질.
이 장치는 표준 4~20mA 아날로그 출력(HART/Modbus 통신 옵션 포함)을 제공하며
현장에서 읽을 수 있는 디지털 디스플레이를 갖추고 있습니다.
방폭 인증과 고급 스테인레스 스틸 구조로 신뢰성과 장기적 안정성을 보장합니다.
열악한 환경에서의 성능.
일반적인 응용 분야:
고온 및 고압 공정 파이프라인
점성, 부식성 또는 고체화 매체(오일, 슬러리, 수지)
직접적인 센서 접촉이 바람직하지 않은 진공 시스템
석유화학, 화학, 정유 공정
제약 및 식품 및 음료 생산
발전소 및 에너지 유틸리티
저장 용기의 탱크 레벨 측정
매개변수:
매개변수 |
표준 및 맞춤형 사양 |
제품 유형 |
단일 플랜지 모세관 원격 씰 압력 트랜스미터 |
측정 범위 |
-100kPa ~ 0kPa / 0~100kPa 최대 0~100MPa(맞춤형) |
정확성 |
±0.075% / ±0.1% / ±0.25%FS |
출력 신호 |
4-20mA DC(2선); 옵션 HART/Modbus/Profibus PA |
전원공급장치 |
12~36V DC(일반적으로 24V DC) |
프로세스 연결 |

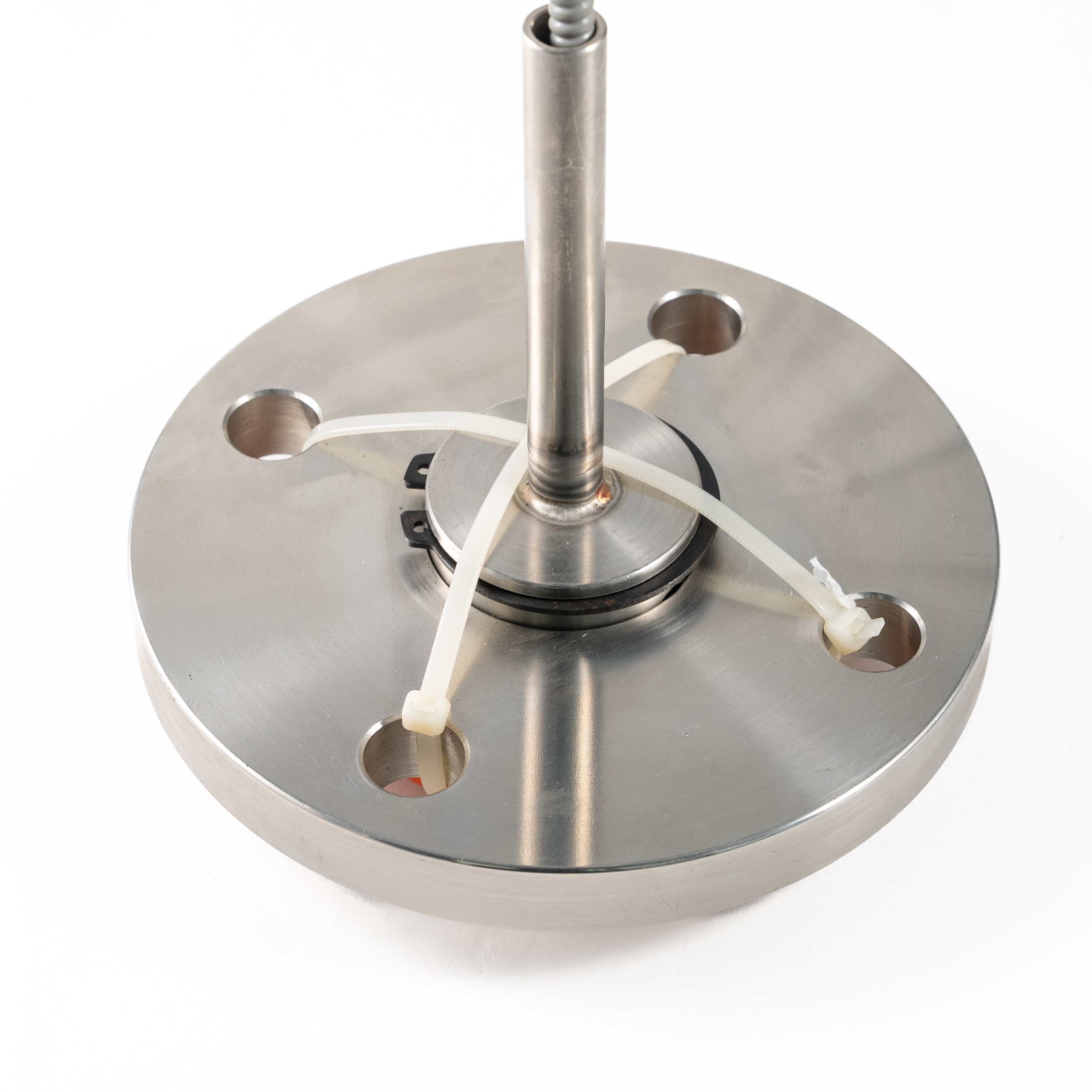

DN25 / DN50 / DN80 / DN100 플랜지(표준, 맞춤형 플랜지 사용 가능) |
다이어프램 재질 |
316L 스테인레스 스틸; Hastelloy C/Monel/탄탈륨 선택 |
모세관 재료 |
316L 스테인레스 스틸, 길이 1~10m(맞춤형) |
충전 유체 |
실리콘 오일/불소화 오일(고온 또는 부식성 매체용) |
하우징 재질 |
부식 방지 코팅이 된 다이캐스트 알루미늄 합금 |
공정 온도 |
-40℃ ~ +400℃ (충전 유체 및 다이어프램 재질에 따라 다름) |
주변 온도 |
-40℃ ~ +85℃ |
방폭 등급 |
Ex ia IIC T6 Ga / Ex d IIB T6 Gb(옵션) |
보호 등급 |
IP65 / IP67 |
참고: 모든 매개변수는 필요에 따라 사용자 정의할 수 있습니다.
