JC-G Serisi
JIECHUANG

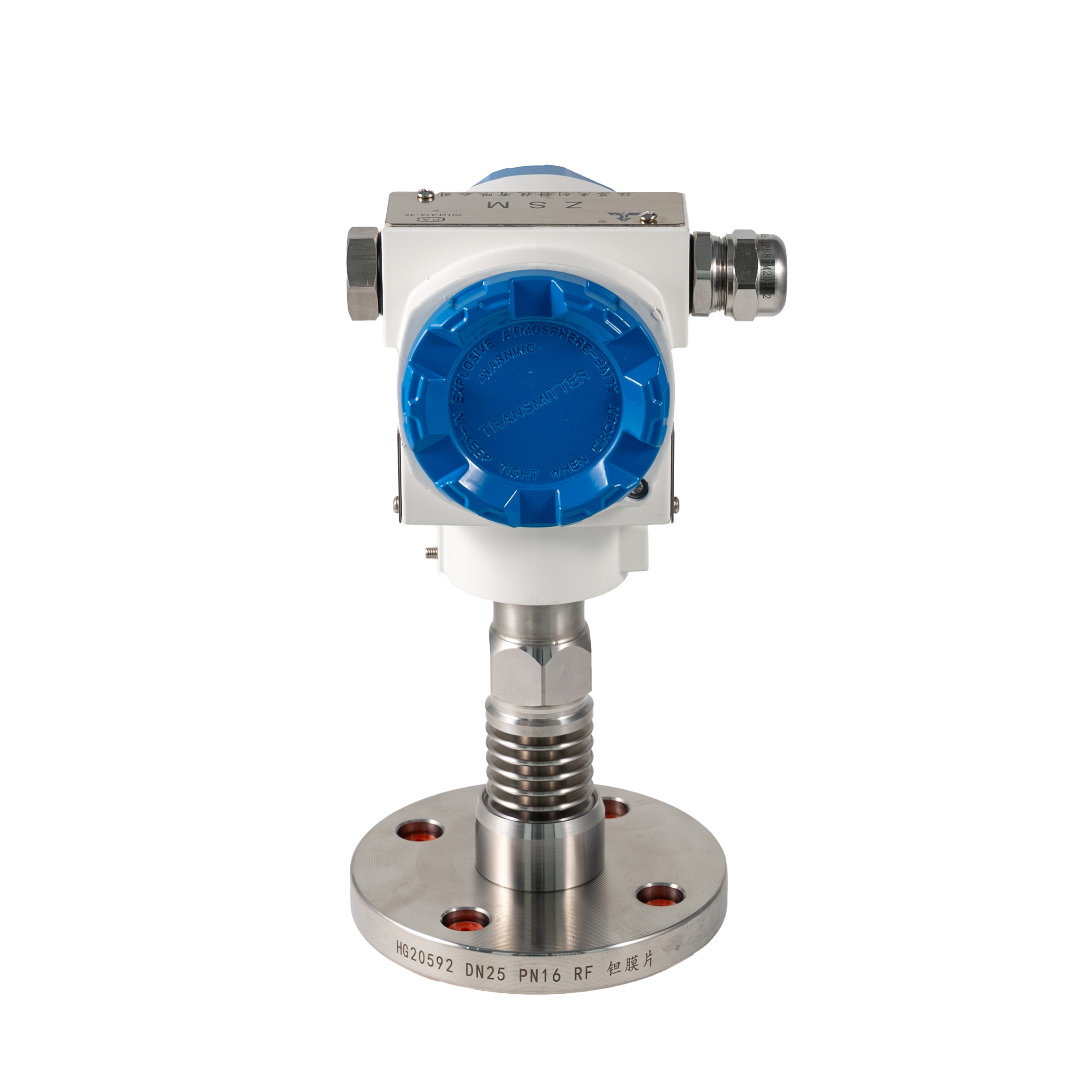

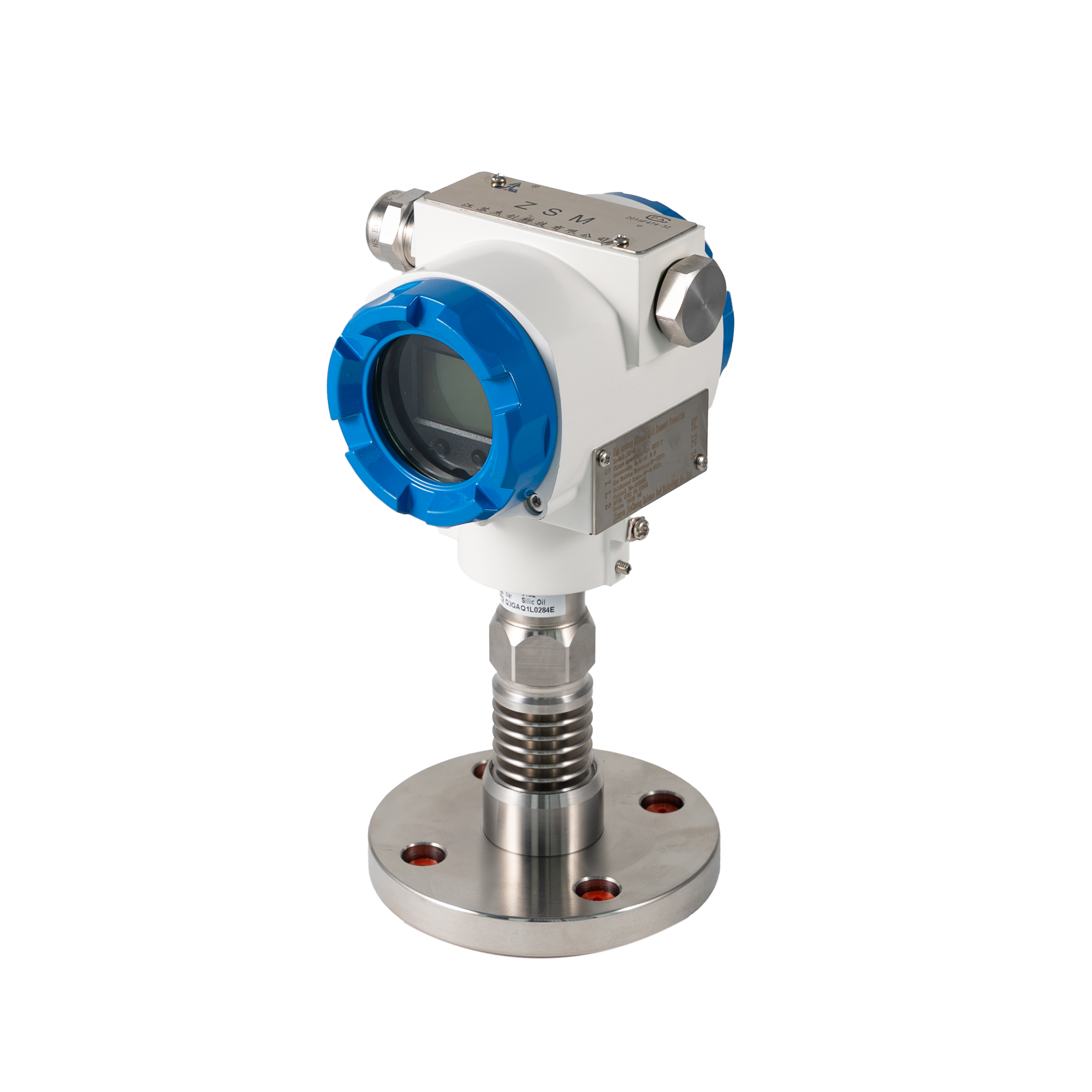

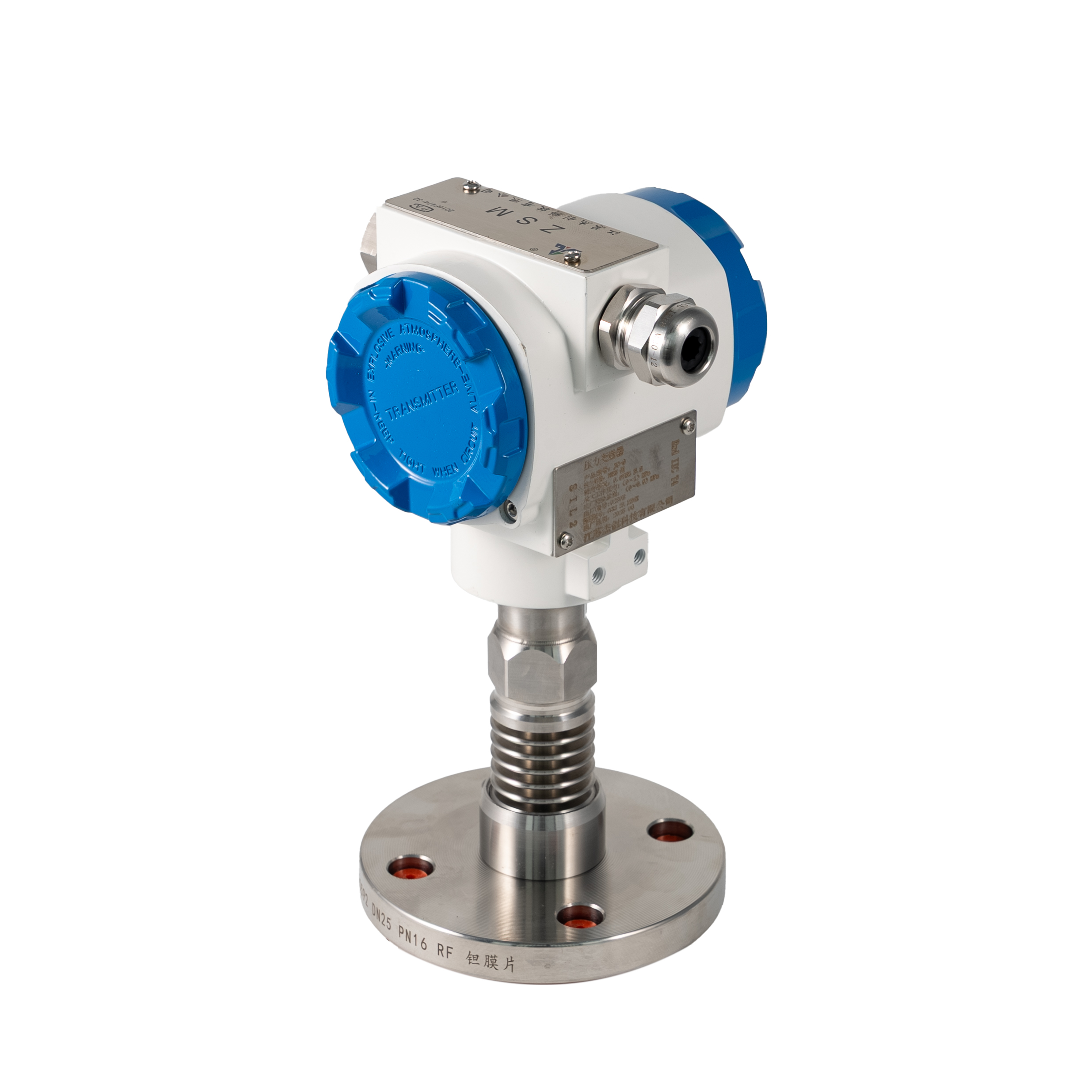

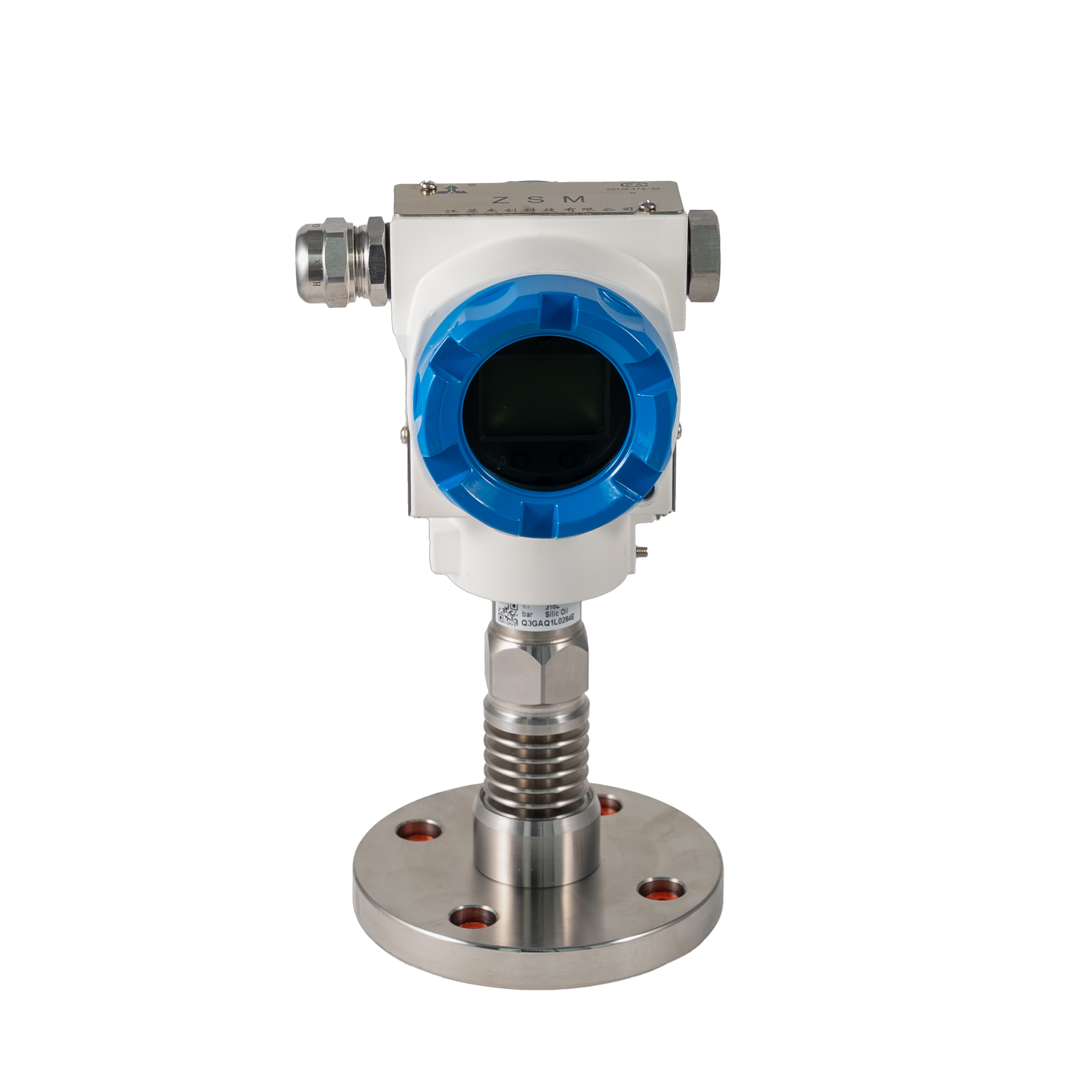

Yüksek Sıcaklık Tek Flanşlı Basınç Transmitteri
Bu yüksek sıcaklık tek flanşlı basınç vericisi, yüksek sıcaklıktaki endüstriyel ortamlarda basınç ve sıvı seviyesi ölçümü için özel olarak tasarlanmıştır.

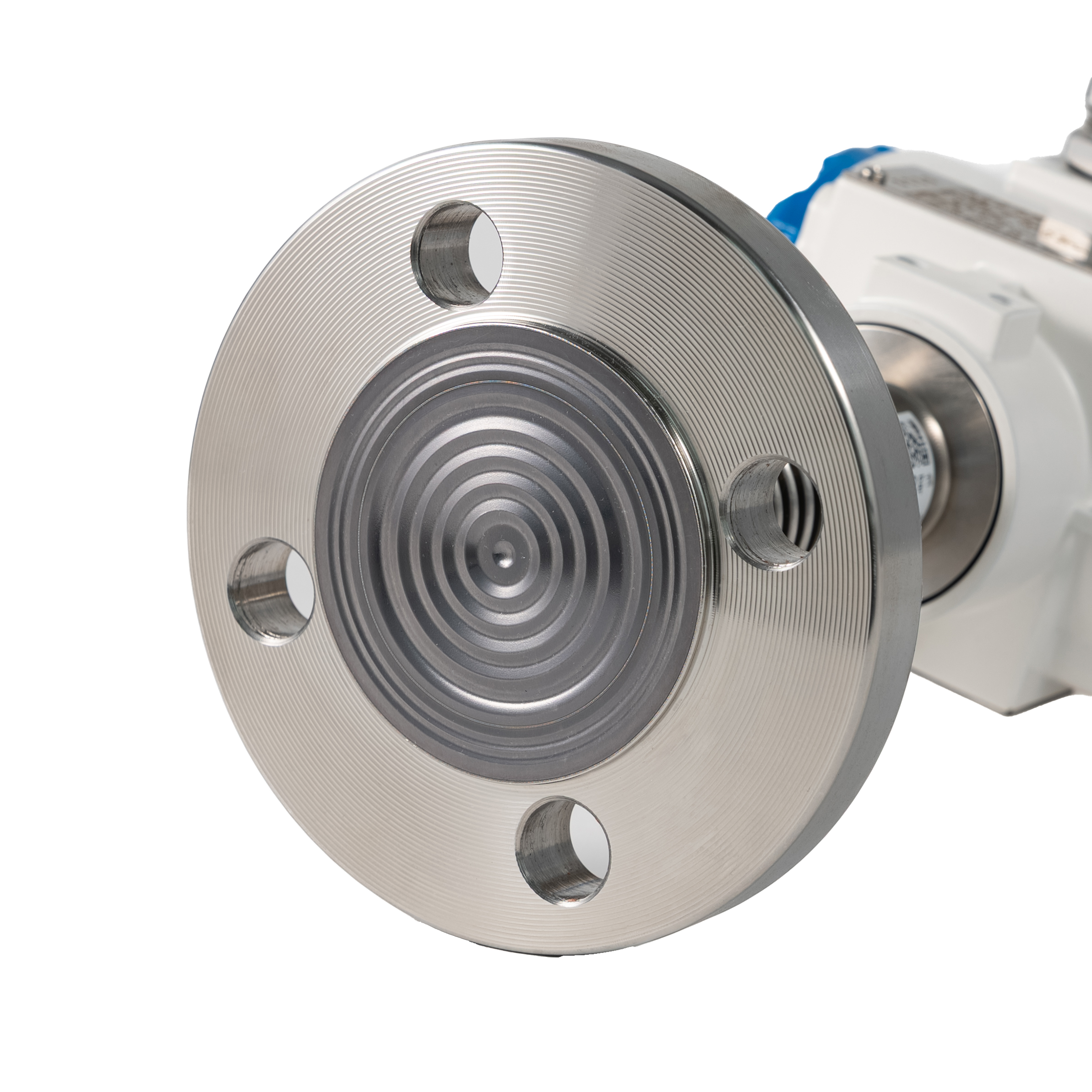

Kılcal genişlemeye ihtiyaç duymadan yüksek sıcaklıktaki ortamlara doğrudan dayanabilen, yerleşik yüksek sıcaklık diyaframına ve ısı dağıtma bileşenine sahip doğrudan flanş bağlantı yapısını benimser.
Verici, basınç sinyallerini standart 4-20 mA DC çıkışa dönüştürür (isteğe bağlı HART dijital iletişim ile) ve yüksek doğrulukta bir sensöre ve patlamaya dayanıklı muhafazaya sahiptir.
Kompakt yapısı, istikrarlı performansı ve mükemmel yüksek sıcaklık dayanımı ile çeşitli yüksek sıcaklık, aşındırıcı veya viskoz proses koşullarında yaygın olarak kullanılır.
● Petrol/Petrokimya/Kimya Endüstrileri:
Hassas akış ölçümü ve kontrolü sağlamak için kısma cihazlarıyla eşleştirilmiştir.
Boru hatlarında ve depolama tanklarında basınç ve sıvı seviyesinin doğru ölçümü.
● Enerji Santralleri/Şehir Gazı/Diğer Kamu Hizmetleri:
Basınç, akış ve sıvı seviyesi ölçümlerinde yüksek stabilite ve yüksek doğruluk gerektiren ortamlar için uygundur.
● Kağıt Hamuru ve Kağıt Endüstrisi:
Kimyasal ve aşındırıcı sıvılara dayanıklılık gerektiren ortamlarda basınç, akış ve sıvı seviyelerini ölçmek için idealdir.
● Çelik/Demir Dışı Metaller/Seramik:
Yüksek stabilite ve yüksek doğruluk gerektiren uygulamalarda fırın basıncını ve negatif basıncı ölçmek için uygundur.
● Makine Ekipmanı/Gemi İnşası:
Basınç, akış ve sıvı seviye göstergelerinin sıkı kontrolü altında kararlı ölçüm gerektiren ortamlarda kullanılır.
Teknik Parametreler
Parametre |
Standart ve Özelleştirilebilir Özellikler |
Ürün Tipi |
Yüksek Sıcaklık Tek Flanşlı Basınç Transmitteri |
Ölçüm Aralığı |
-100kPa~0kPa, 0~10kPa'dan 0~100MPa'ya kadar |
Doğruluk Sınıfı |
±%0,075 FS, ±%0,1 FS, ±%0,25 FS |
Çıkış Sinyali |
4-20mA DC (2 telli); İsteğe bağlı HART / Modbus |
Güç Kaynağı |
12~36V DC (Nominal 24V DC) |
Proses Bağlantısı |
DN25, DN50, DN80, DN100; PN16, PN40, Class150, Class300 (özel flanşlar mevcuttur) |
Diyafram Malzemesi |
316L Paslanmaz Çelik; Hastelloy C, Monel, Tantal isteğe bağlı |
Islak Parça Malzemesi |
316L Paslanmaz Çelik (304/316L isteğe bağlı) |
Proses Ortam Sıcaklığı |
-40°C ~ +400°C (diyaframa ve soğutucuya bağlıdır) |
Ortam Sıcaklığı |
-40°C ~ +85°C |
Patlamaya Dayanıklı Sınıf |
Ex ia IIC T6 Ga, Ex d IIB T6 Gb |
Koruma Sınıfı |
IP65, IP67 |
Muhafaza Malzemesi |
Korozyon önleyici kaplamalı döküm alüminyum alaşımı |
Not: Tüm parametreler gerektiği gibi özelleştirilebilir.
Ürüne Genel Bakış Tablosu |
|||
Modeli |
JC-G-DR Mikro Fark Basınç Transmitteri JC-G-DP Fark Basınç Transmitteri |
JC-G-CP Doğrudan Montajlı Basınç Transmitteri JC-G-PA Mutlak Basınç Transmitteri |
JC-GL/H/T/J Serisi Flanş Montajlı Basınç Transmitterleri |
Kelepçeli Tip |
Doğrudan Montaj Tipi |
Flanş Montajlı Tip |
|
Proses Bağlantısı |
1/4NPT İçten Dişli 1/2NPT İçten Dişli M20*1.5 Dış Dişli |
G1/2 Dış Dişli 1/2NPT İçten Dişli 1/2NPT Dış Dişli M20*1.5 Dış Dişli |
Kullanıcı Tanımlı Flanş Montajı |
Menzil |
S1: -1 ~ 1 kPa S2: -6 ~ 6 kPa M1: -40 ~ 40 kPa M2: -100 ~ 100kPa M3: -200 ~ 200 kPa M4: -400 ~ 400 kPa L1: -4 ~ 4 MPa L2: -40 ~ 40 MPa |
M1: 0 ~ 40kPa M2: 0 ~ 100kPa M4: 0 ~ 400kPa L1: 0 ~ 4MPa L2: 0 ~ 40 MPa |
M1: 0 ~ 40kPa M2: 0 ~ 100kPa M4: 0 ~ 400kPa L1: 0 ~ 4MPa L2: 0 ~ 40 MPa |
Islanan Malzeme: |
lSUS316L l Hastelloy Alaşımı C-276 Tantal lSUS316L Altın Kaplama |
lSUS316L l Hastelloy Alaşımı C-276 Tantal lSUS316L Altın Kaplama |
lSUS316L l Hastelloy Alaşımı C-276 Tantal lSUS316L Altın Kaplama |
Kesinlik |
%0,075 FS |
%0,075 FS |
%0,075 FS |
Mühür Halkası |
l Flor kauçuk l Nitril Kauçuk l Politetrafloroetilen (PTFE) |
-- |
-- |
Dolum Sıvısı |
l Silikon Yağı l Flor Yağı l Bitkisel Yağ |
l Silikon Yağı l Flor Yağı l Bitkisel Yağ |
l Silikon Yağı l Flor Yağı l Bitkisel Yağ |
