Ürüne Genel Bakış

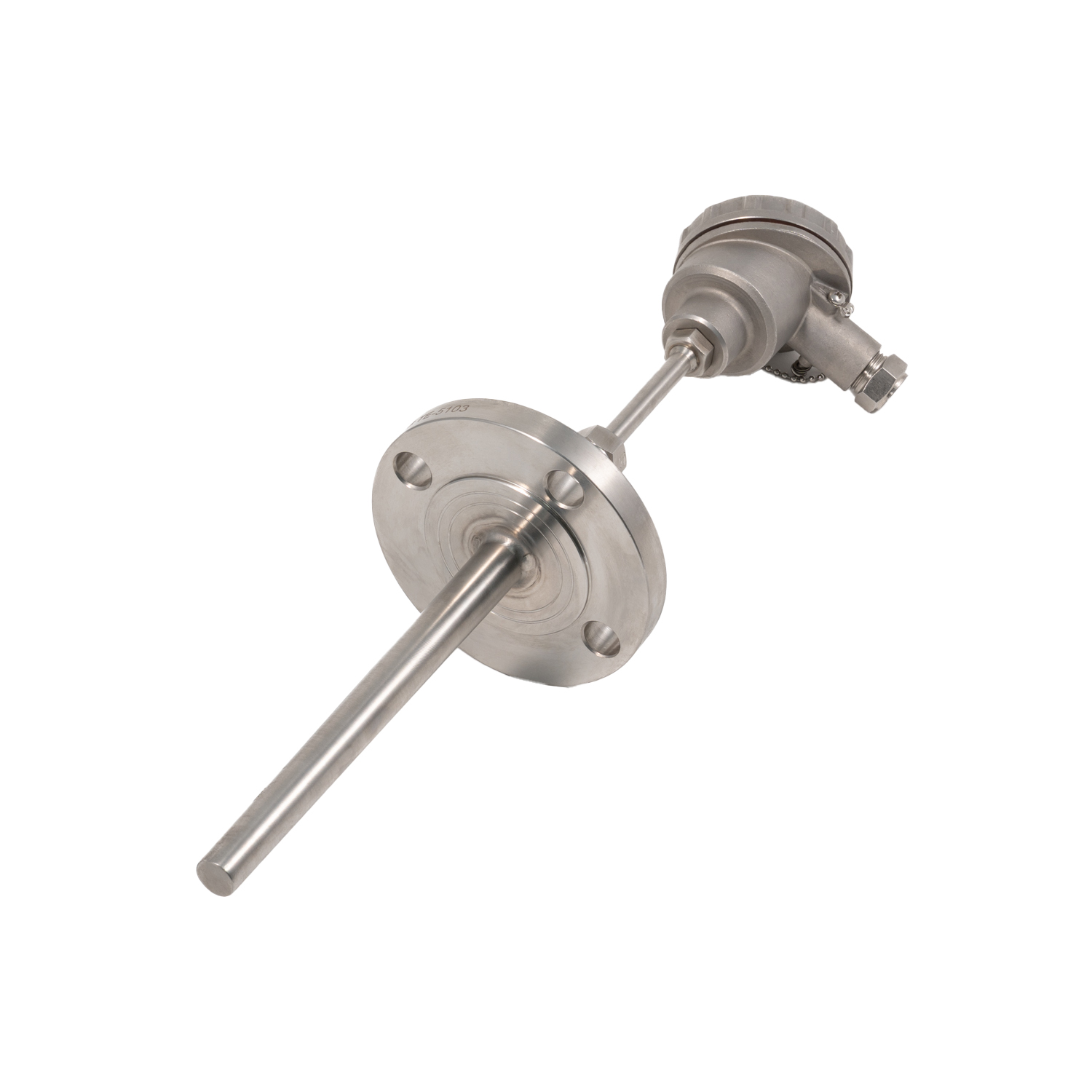

WZPK Serisi Flanşlı Mineral Yalıtımlı Pt100 RTD Sıcaklık Sensörü, boru hatları, tanklar ve proses ekipmanlarında endüstriyel proses sıcaklığı ölçümü için tasarlanmıştır.

Sensör, konik bir paslanmaz çelik termovelin içine monte edilmiş, çıkarılabilir, mineral yalıtımlı bir RTD ek parçasına sahiptir. Termovel, algılama elemanı için mekanik koruma sağlar ve RTD ek parçasının inceleme, bakım veya değiştirme amacıyla çıkarılmasına olanak tanır.

Pt100 direnç elemanı, uyumlu sıcaklık ölçüm ve kontrol sistemleri için sıcaklık değişimlerini direnç sinyaline dönüştürür. Flanşlı bağlantı, endüstriyel proses ekipmanı için sabit bir kurulum arayüzü sağlar.

Thermowell malzemesi, flanş özellikleri, ekleme uzunluğu ve RTD kablolama konfigürasyonu uygulama gereksinimlerine göre seçilebilir.

Uygulamalar

• Kimyasal işleme ekipmanları

• Petrokimya tesisleri ve proses boru hatları

• Petrol ve gaz işleme sistemleri

• Enerji santralleri ve termal sistemler

• Kazanlar ve buharla ilgili proses ekipmanları

• Basınçlı kaplar ve endüstriyel reaktörler

• İlaç üretim ekipmanları

• Malzeme ve hijyen gereksinimlerine tabi gıda işleme sistemleri

• Endüstriyel proses otomasyon sistemleri

Temel Özellikler ve Faydalar

Çıkarılabilir RTD Ek Parçası

Değiştirilebilir algılama ek parçası, proses kurulumuna ve güvenlik prosedürlerine bağlı olarak, termovel tertibatının tamamını çıkarmadan bakım yapılmasına olanak sağlar.

Mineral Yalıtımlı Yapı

Zırhlı RTD ek parçası, mekanik dayanıklılık ve titreşim direncinin önemli olduğu endüstriyel ortamlara uygun kompakt bir yapı sağlar.

Konik Termovel Tasarımı

Konik termovel, algılama elemanını proses ortamıyla doğrudan temastan korur. Tasarımı proses koşullarına ve mekanik gereksinimlere göre seçilebilir.

Flanşlı Montaj

Flanş, uyumlu boru hatları, kaplar ve proses ekipmanları için sabit bir montaj arayüzü sağlar.

Paslanmaz Çelik Konstrüksiyon

SS316 termovel yapısı güncel ürün sayfasında belirtilmiştir. RTD kılıf malzemesi ve flanş malzemesi seçilen konfigürasyon için onaylanmalıdır.

Esnek RTD Kablolaması

Ölçüm sistemi ve doğruluk gereksinimlerine göre iki telli, üç telli veya dört telli konfigürasyonlar seçilebilir.

Özelleştirilebilir Yapılandırma

Flanş özellikleri, ekleme uzunluğu, RTD kablolaması ve onaylanmış diğer tasarım parametreleri müşteri gereksinimlerine göre özelleştirilebilir.

Teknik Özellikler

Not: Özellikler müşteri gereksinimlerine göre özelleştirilebilir.

Yapılandırma Seçenekleri

Aşağıdaki konfigürasyonlar, ürünün gerçek mevcudiyetine bağlı olarak teknik seçim sırasında tartışılabilir:

• RTD Öğesi: Pt100; Teyide tabi tek veya çift eleman

• Kablolama: 2 telli, 3 telli veya 4 telli

• RTD Kılıf Malzemesi: SS304 veya SS316

• Termovel Malzemesi: Belirtildiği gibi SS316

• Flanş: DN40 listelenmiştir; standardı, basınç derecesini ve kaplamayı onaylayın

• Ekleme Uzunluğu: 350 mm listelenmiştir; tasarıma bağlı olarak özelleştirilmiş uzunluk

• Elektrik Bağlantısı: 1/2' NPT listelenmiştir

• Koruma Sınıfı: IP65 / IP67 onaya tabidir

Seçim Kılavuzu

Uygun bir flanşlı Pt100 RTD sensörünü seçmek için lütfen şunu onaylayın:

1. Sıcaklık Aralığı: Minimum, normal ve maksimum proses sıcaklıkları.

2. Proses Koşulları: Ortam, çalışma basıncı ve akış koşulları.

3. Flanş Detayları: Boyut, standart, basınç derecesi ve kaplama.

4. Ekleme Uzunluğu: Gerekli ekleme uzunluğu ve termovel boyutları.

5. Sensör Konfigürasyonu: Tek veya çift elemanlı ve 2 telli, 3 telli veya 4 telli bağlantı.

6. Malzemeler: Proses ortamına bağlı olarak gerekli RTD kılıfı ve termovel malzemeleri.

7. Tehlikeli Alan Gereksinimleri: Kurulumun tehlikeli bir alanda olması durumunda gerekli koruma türü ve geçerli sertifika.

SSS

S1: Konik termovelin işlevi nedir?

RTD sensörünü proses ortamıyla doğrudan temastan korur.

S2: RTD ek parçası değiştirilebilir mi?

Evet. Çıkarılabilir parça, daha kolay bakım ve değiştirme için tasarlanmıştır.

S3: Bu ürünün 4–20 mA çıkışı var mı?

Hayır. Bu bir Pt100 RTD sensörüdür. 4–20 mA çıkış için ayrı bir sıcaklık vericisi gereklidir.

S4: Flanş boyutu ve ekleme uzunluğu özelleştirilebilir mi?

Evet. Lütfen gerekli flanş spesifikasyonlarınızı ve ekleme uzunluğunu belirtin.

S5: Bu sensör patlamaya dayanıklı mı?

Gerekli konfigürasyon onaylanırsa patlamaya dayanıklı bir versiyon mevcuttur. Geçerli koruma derecesini onaylamak için lütfen bizimle iletişime geçin.

S6: Teklif için hangi bilgilere ihtiyaç var?

Lütfen sıcaklık aralığını, proses ortamını, flanş özelliklerini, ekleme uzunluğunu ve miktarını belirtin.

Teklif İste

Teknik seçim ve teklif için lütfen bize aşağıdaki bilgileri gönderin:

Gerekli Bilgiler

• Model veya ürün referansı

• Sıcaklık aralığı

• Proses ortamı ve çalışma basıncı

• Flanş boyutu, standart ve basınç derecesi

• Gerekli ekleme uzunluğu

• RTD elemanı konfigürasyonu ve kablolaması

• Miktar

Özel Gereksinimler

• RTD kılıf ve termovel malzemeleri

• Tehlikeli alan sertifikasyon gereklilikleri

• Koruma sınıfı

• Özel boyutlar veya kurulum koşulları

JIECHUANG, teklif vermeden önce başvuru gereksinimlerini inceleyebilir ve uygun bir konfigürasyonu onaylayabilir.
