نظرة عامة على المنتج

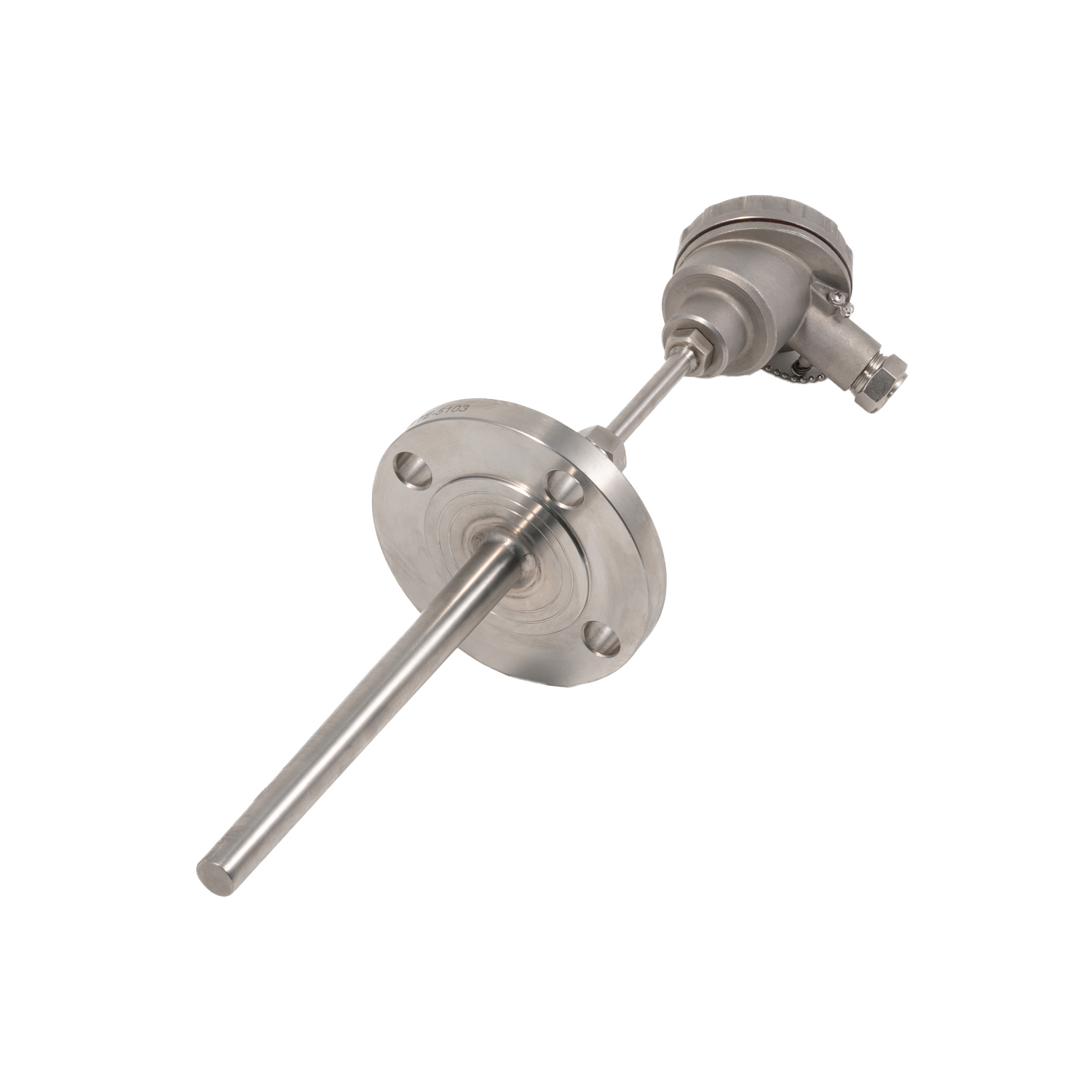

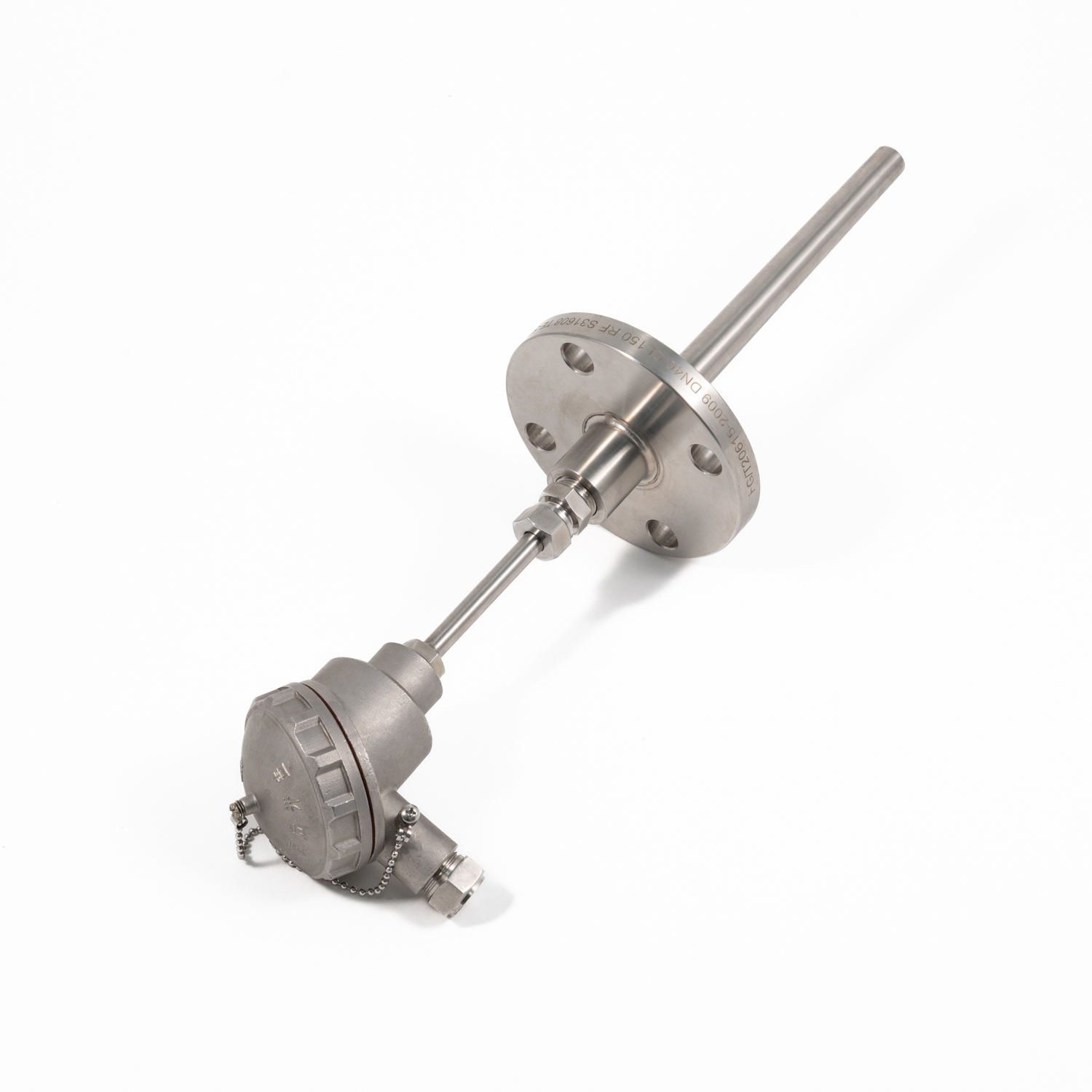

تم تصميم مستشعر درجة الحرارة Pt100 RTD ذو الحواف المعدنية المعزولة من سلسلة WZPK لقياس درجة حرارة العمليات الصناعية في خطوط الأنابيب والخزانات ومعدات العمليات.

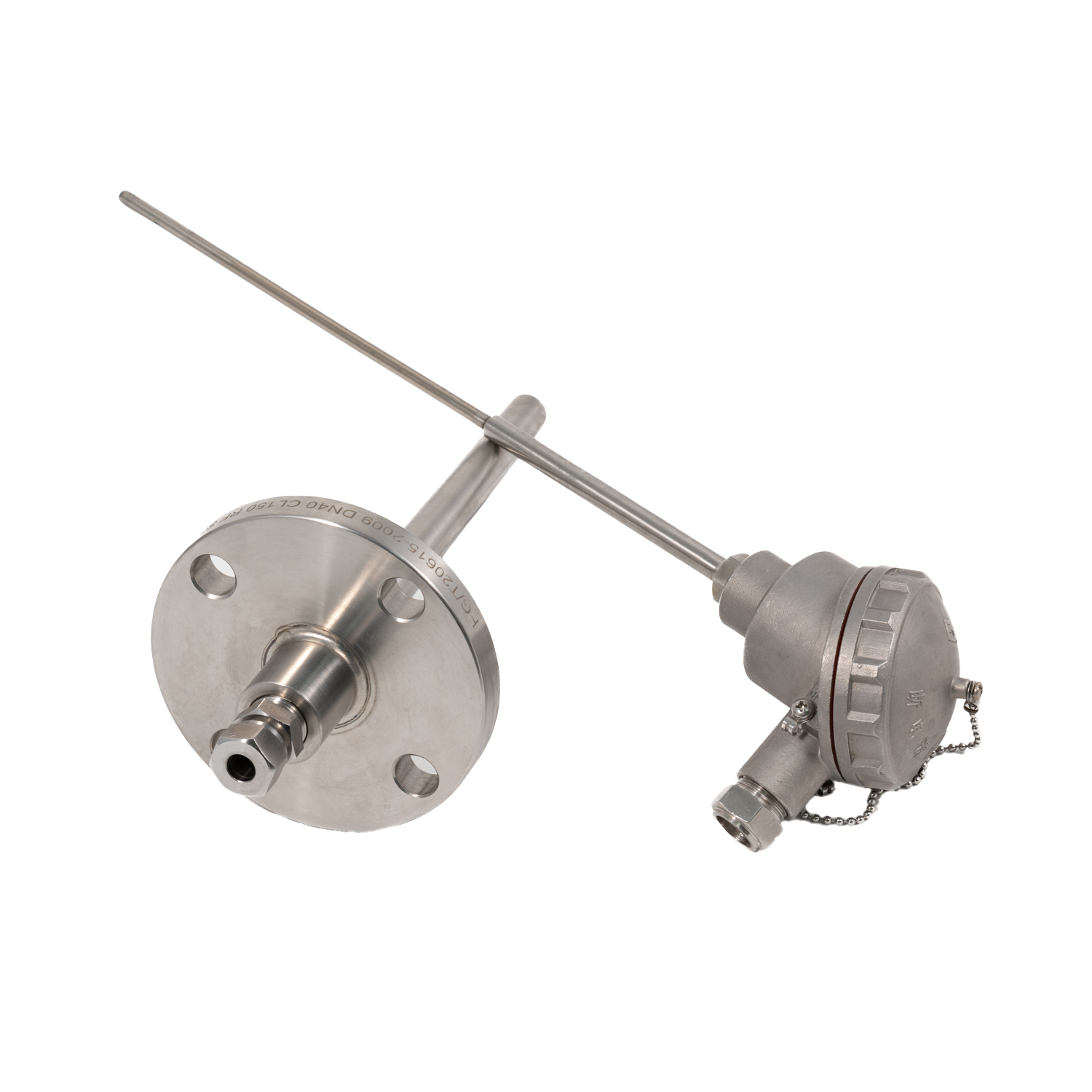

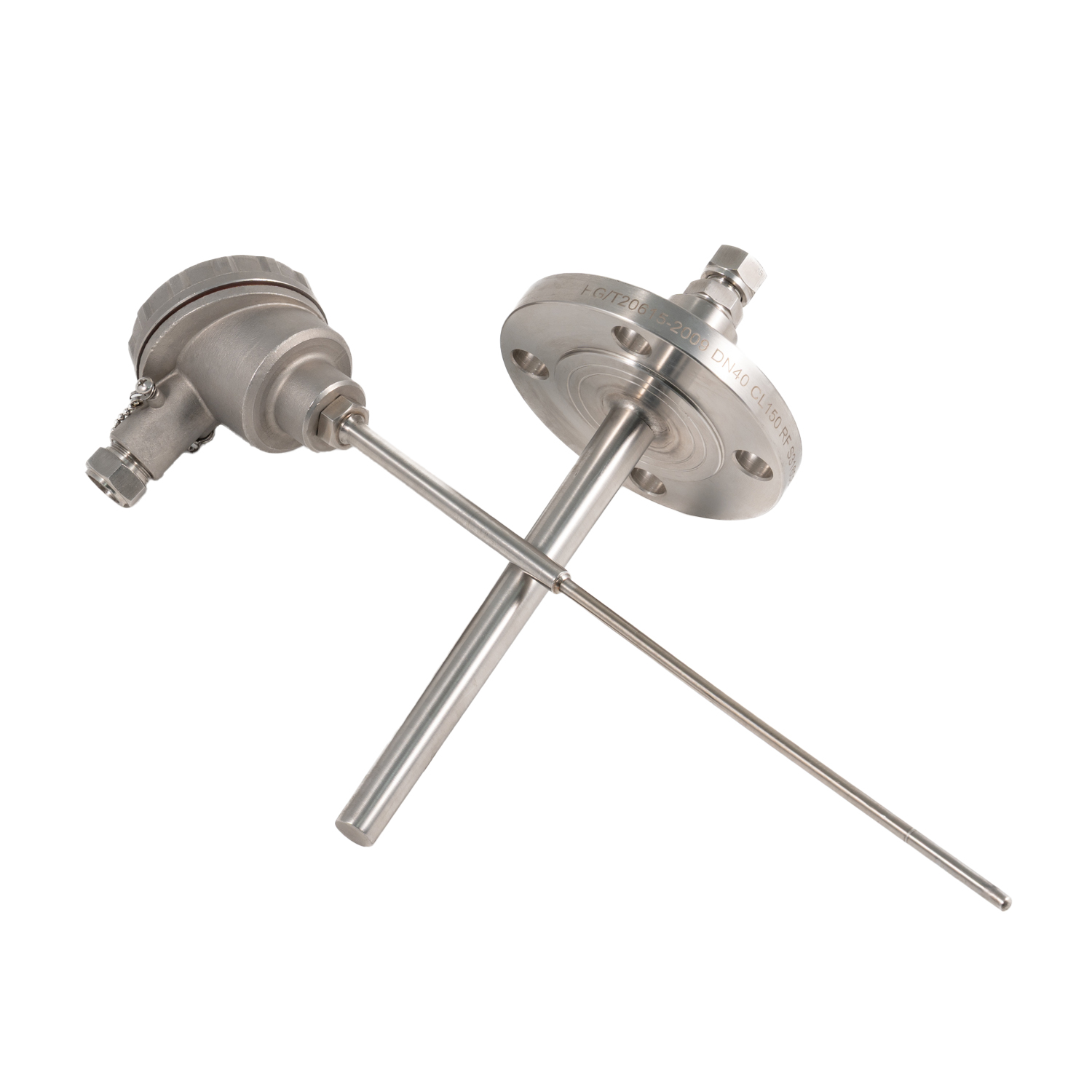

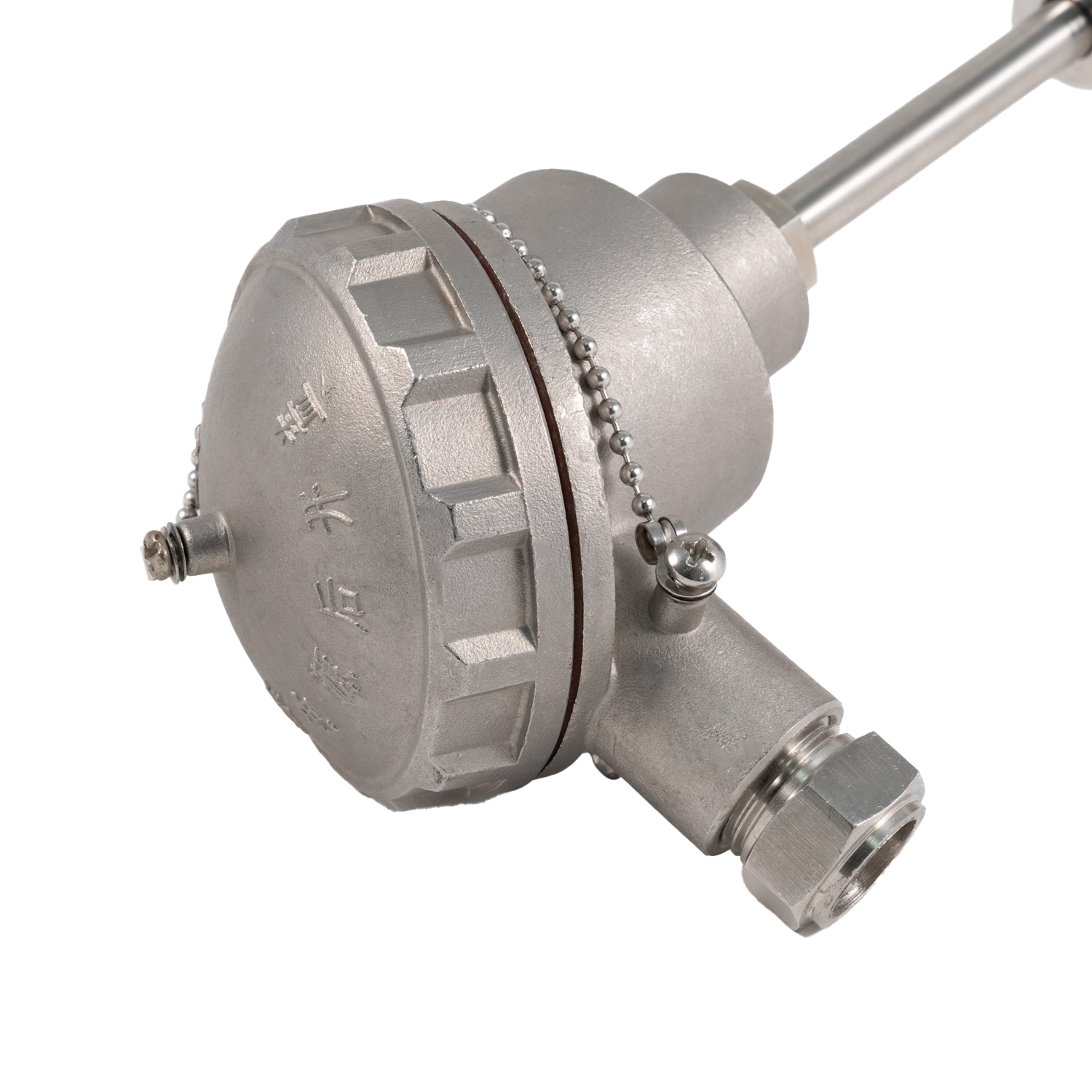

يتميز المستشعر بإدخال RTD معزول بالمعادن قابل للإزالة ومثبت داخل بئر حراري مدبب من الفولاذ المقاوم للصدأ. يوفر Thermowell الحماية الميكانيكية لعنصر الاستشعار ويسمح بإزالة إدراج RTD للفحص أو الصيانة أو الاستبدال.

يقوم عنصر المقاومة Pt100 بتحويل التغيرات في درجة الحرارة إلى إشارة مقاومة لقياس درجة الحرارة المتوافقة وأنظمة التحكم. يوفر الاتصال ذو الحواف واجهة تثبيت ثابتة لمعدات العمليات الصناعية.

يمكن اختيار مادة Thermowell ومواصفات الحافة وطول الإدخال وتكوين أسلاك RTD وفقًا لمتطلبات التطبيق.

التطبيقات

• معدات المعالجة الكيميائية

• مصانع البتروكيماويات وخطوط الأنابيب العملية

• أنظمة معالجة النفط والغاز

• محطات توليد الطاقة والأنظمة الحرارية

• الغلايات ومعدات العمليات المتعلقة بالبخار

• أوعية الضغط والمفاعلات الصناعية

• معدات إنتاج الأدوية

• أنظمة تجهيز الأغذية، مع مراعاة متطلبات المواد والنظافة

• أنظمة أتمتة العمليات الصناعية

الميزات والفوائد الرئيسية

إدراج RTD قابل للإزالة

تسمح أداة الاستشعار القابلة للاستبدال بإجراء الصيانة دون إزالة مجموعة البئر الحراري بالكامل، مع مراعاة إجراءات التثبيت والسلامة الخاصة بالعملية.

البناء المعزول المعدني

يوفر ملحق RTD المدرع هيكلًا مدمجًا مناسبًا للبيئات الصناعية حيث تعد المتانة الميكانيكية ومقاومة الاهتزاز أمرًا مهمًا.

تصميم ثيرموويل مدبب

يحمي الثيرموويل المدبب عنصر الاستشعار من الاتصال المباشر بوسط العملية. يمكن اختيار تصميمه وفقًا لظروف العملية والمتطلبات الميكانيكية.

تركيب ذو حواف

توفر الحافة واجهة تثبيت ثابتة لخطوط الأنابيب والأوعية ومعدات العمليات المتوافقة.

هيكل من الفولاذ المقاوم للصدأ

تم تحديد بناء SS316 thermowell في صفحة المنتج الحالية. يجب تأكيد مادة غلاف RTD ومواد الحافة للتكوين المحدد.

أسلاك RTD المرنة

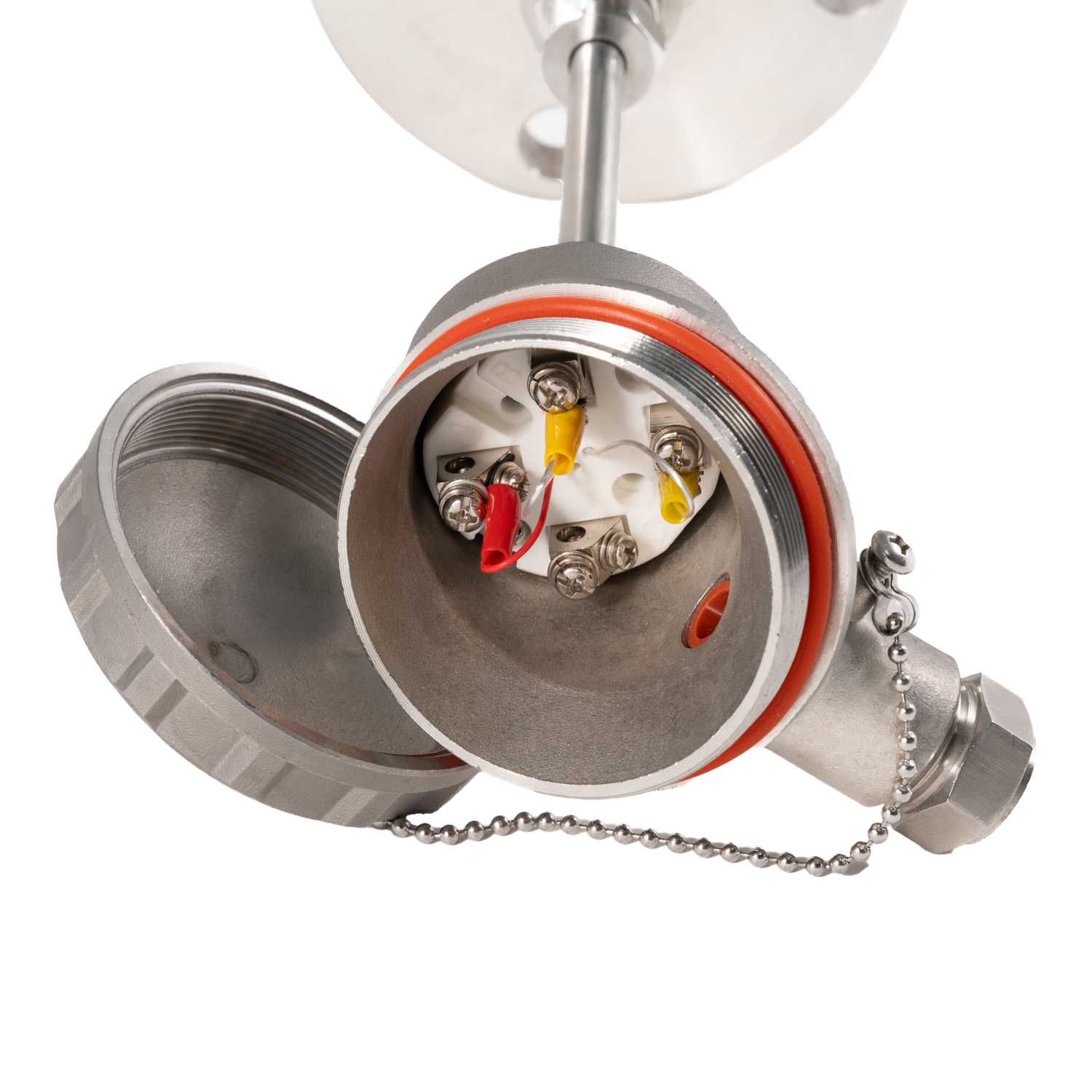

يمكن اختيار تكوينات سلكين أو ثلاثة أسلاك أو أربعة أسلاك وفقًا لنظام القياس ومتطلبات الدقة.

تكوين قابل للتخصيص

يمكن تخصيص مواصفات الحافة وطول الإدخال وأسلاك RTD ومعلمات التصميم المؤكدة الأخرى وفقًا لمتطلبات العملاء.

المواصفات الفنية

ملحوظة: يمكن تخصيص المواصفات وفقًا لمتطلبات العملاء.

خيارات التكوين

يمكن مناقشة التكوينات التالية أثناء الاختيار الفني، مع مراعاة التوفر الفعلي للمنتج:

• عنصر RTD: Pt100؛ عنصر مفرد أو مزدوج يخضع للتأكيد

• الأسلاك: سلكين، 3 أسلاك، 4 أسلاك

• مادة غمد RTD: SS304 أو SS316

• مادة Thermowell: SS316 كما هو محدد

• شفة: DN40 مدرجة؛ تأكيد المعيار وتصنيف الضغط والمواجهة

• طول الإدخال: 350 ملم مدرج؛ طول مخصص يخضع للتصميم

• التوصيل الكهربائي: 1/2 بوصة مدرج في قائمة NPT

• درجة الحماية: IP65 / IP67 خاضعة للتأكيد

دليل الاختيار

لتحديد مستشعر Pt100 RTD ذو حواف مناسب، يرجى التأكد من:

1. نطاق درجة الحرارة: درجات الحرارة الدنيا والعادية والقصوى للعملية.

2. ظروف العملية: ضغط التشغيل المتوسط ​​وظروف التدفق.

3. تفاصيل الحافة: الحجم والمعيار ومعدل الضغط والواجهة.

4. طول الإدراج: طول الإدراج المطلوب وأبعاد thermowell.

5. تكوين المستشعر: عنصر فردي أو مزدوج، واتصال بسلكين أو 3 أسلاك أو 4 أسلاك.

6. المواد: غمد RTD ومواد حرارية مطلوبة بناءً على وسط العملية.

7. متطلبات المنطقة الخطرة: نوع الحماية المطلوب والشهادة المعمول بها، إذا كان التثبيت في منطقة خطرة.

التعليمات

س1: ما هي وظيفة البئر الحراري المدبب؟

إنه يحمي مستشعر RTD من الاتصال المباشر بوسط العملية.

س2: هل يمكن استبدال إدراج RTD؟

نعم. تم تصميم الملحق القابل للإزالة لتسهيل الصيانة والاستبدال.

س3: هل يحتوي هذا المنتج على مخرج 4-20 مللي أمبير؟

لا، هذا مستشعر Pt100 RTD. مطلوب جهاز إرسال منفصل لدرجة الحرارة لإخراج 4-20 مللي أمبير.

Q4: هل يمكن تخصيص حجم الحافة وطول الإدراج؟

نعم. يرجى تقديم مواصفات الحافة المطلوبة وطول الإدراج.

س 5: هل هذا المستشعر مقاوم للانفجار؟

يتوفر إصدار مقاوم للانفجار إذا تم تأكيد التكوين المطلوب. يرجى الاتصال بنا لتأكيد تصنيف الحماية المعمول به.

س 6: ما هي المعلومات المطلوبة لعرض الأسعار؟

يرجى تقديم نطاق درجة الحرارة ووسط المعالجة ومواصفات الحافة وطول الإدخال والكمية.

طلب عرض أسعار

من فضلك أرسل لنا المعلومات التالية للاختيار الفني والاقتباس:

المعلومات المطلوبة

• مرجع النموذج أو المنتج

• نطاق درجة الحرارة

• عملية المتوسطة وضغط التشغيل

• حجم الحافة، المعيار وتصنيف الضغط

• طول الإدراج المطلوب

• تكوين عنصر RTD والأسلاك

• كمية

متطلبات خاصة

• غمد RTD والمواد الحرارية

• متطلبات شهادة المنطقة الخطرة

• درجة الحماية

• أبعاد خاصة أو شروط التثبيت

يمكن لشركة JIECHUANG مراجعة متطلبات التطبيق وتأكيد التكوين المناسب قبل عرض الأسعار.
