Visão geral do produto

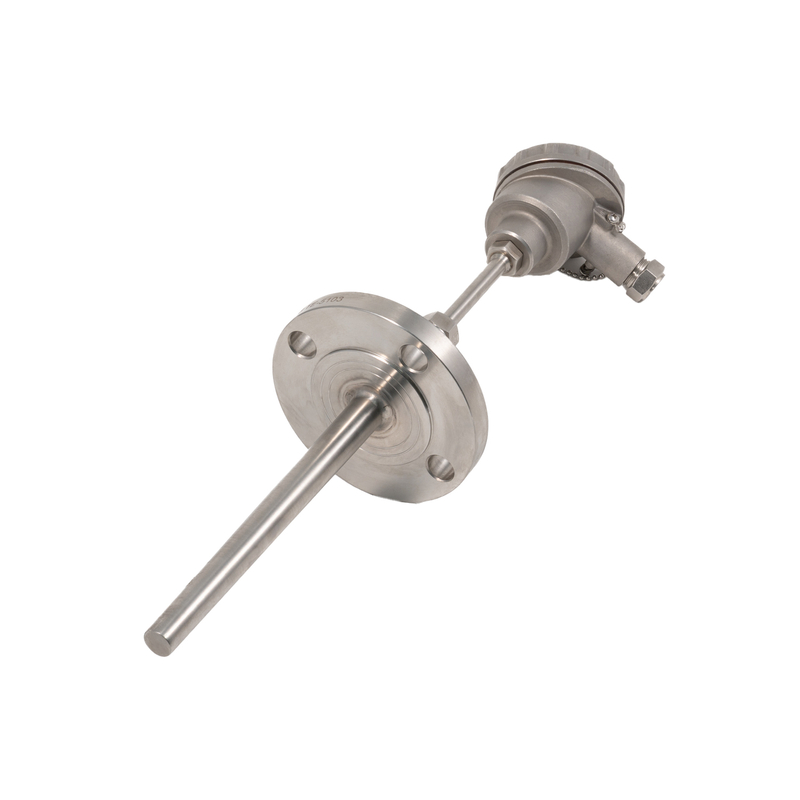

O sensor de temperatura RTD Pt100 com isolamento mineral flangeado da série WZPK foi projetado para medição de temperatura de processos industriais em tubulações, tanques e equipamentos de processo.

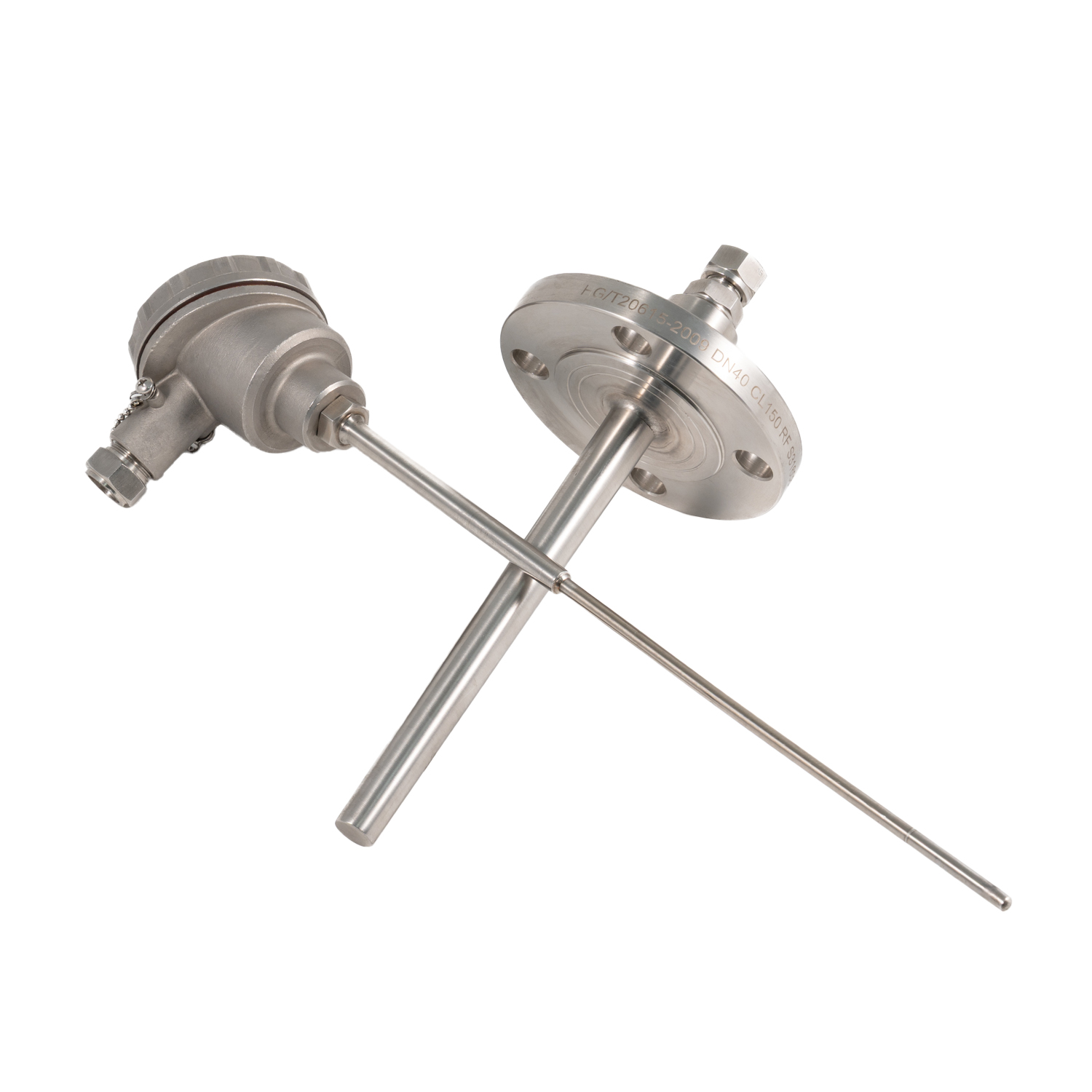

O sensor possui um inserto RTD removível com isolamento mineral instalado dentro de um poço termométrico cônico de aço inoxidável. O poço termométrico fornece proteção mecânica para o elemento sensor e permite que o inserto RTD seja removido para inspeção, manutenção ou substituição.

O elemento de resistência Pt100 converte mudanças de temperatura em um sinal de resistência para sistemas compatíveis de medição e controle de temperatura. A conexão flangeada fornece uma interface de instalação fixa para equipamentos de processo industrial.

O material do poço termométrico, as especificações do flange, o comprimento de inserção e a configuração da fiação do RTD podem ser selecionados de acordo com os requisitos da aplicação.

Aplicativos

• Equipamento de processamento químico

• Plantas petroquímicas e dutos de processo

• Sistemas de processamento de petróleo e gás

• Usinas de energia e sistemas térmicos

• Caldeiras e equipamentos de processo relacionados ao vapor

• Vasos de pressão e reatores industriais

• Equipamento de produção farmacêutica

• Sistemas de processamento de alimentos, sujeitos a requisitos de materiais e higiene

• Sistemas de automação de processos industriais

Principais recursos e benefícios

Inserção RTD removível

O inserto de detecção substituível permite a manutenção sem remover todo o conjunto do poço termométrico, sujeito à instalação do processo e aos procedimentos de segurança.

Construção com Isolamento Mineral

O inserto RTD blindado fornece uma estrutura compacta adequada para ambientes industriais onde a durabilidade mecânica e a resistência à vibração são importantes.

Design de poço termométrico cônico

O poço termométrico cônico protege o elemento sensor do contato direto com o meio do processo. Seu design pode ser selecionado de acordo com as condições do processo e requisitos mecânicos.

Instalação Flangeada

O flange fornece uma interface de montagem fixa para tubulações, recipientes e equipamentos de processo compatíveis.

Construção em aço inoxidável

A construção do poço termométrico SS316 é especificada na página atual do produto. O material da bainha do RTD e o material do flange devem ser confirmados para a configuração selecionada.

Fiação flexível de RTD

As configurações de dois, três ou quatro fios podem ser selecionadas de acordo com o sistema de medição e os requisitos de precisão.

Configuração personalizável

Especificações do flange, comprimento de inserção, fiação RTD e outros parâmetros de projeto confirmados podem ser personalizados de acordo com os requisitos do cliente.

Especificações Técnicas

Nota: As especificações podem ser personalizadas de acordo com as necessidades do cliente.

Opções de configuração

As seguintes configurações podem ser discutidas durante a seleção técnica, sujeitas à disponibilidade real do produto:

• Elemento RTD: Pt100; elemento simples ou duplo sujeito a confirmação

• Fiação: 2 fios, 3 fios ou 4 fios

• Material da bainha RTD: SS304 ou SS316

• Material do poço termométrico: SS316 conforme especificado

• Flange: listado DN40; confirme o padrão, classificação de pressão e revestimento

• Comprimento de inserção: 350 mm listados; comprimento personalizado sujeito ao design

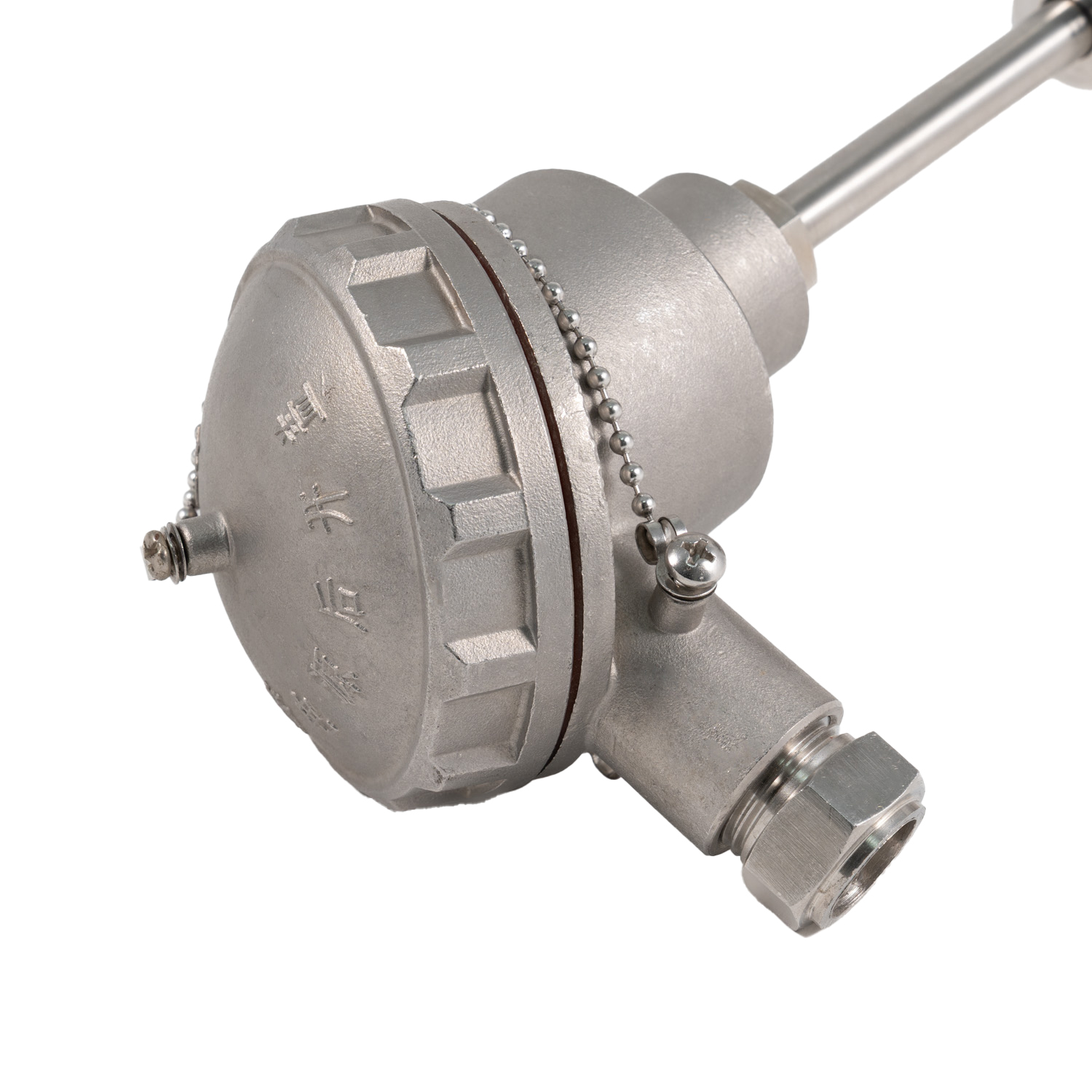

• Conexão elétrica: 1/2' NPT listado

• Grau de proteção: IP65 / IP67 sujeito a confirmação

Guia de seleção

Para selecionar um sensor RTD Pt100 flangeado adequado, confirme:

1. Faixa de Temperatura: Temperaturas mínima, normal e máxima do processo.

2. Condições do Processo: Meio, pressão operacional e condições de vazão.

3. Detalhes do flange: Tamanho, padrão, classificação de pressão e revestimento.

4. Comprimento de inserção: Comprimento de inserção e dimensões do poço termométrico necessários.

5. Configuração do Sensor: Elemento único ou duplo e conexão de 2 fios, 3 fios ou 4 fios.

6. Materiais: Bainha RTD e materiais de poço termométrico necessários com base no meio do processo.

7. Requisitos para áreas perigosas: Tipo de proteção exigido e certificação aplicável, se a instalação for em uma área perigosa.

Perguntas frequentes

Q1: Qual é a função do poço termométrico cônico?

Ele protege o sensor RTD do contato direto com o meio do processo.

Q2: O inserto RTD pode ser substituído?

Sim. A inserção removível foi projetada para facilitar a manutenção e substituição.

Q3: Este produto tem uma saída de 4–20 mA?

Não. Este é um sensor RTD Pt100. Um transmissor de temperatura separado é necessário para uma saída de 4–20 mA.

Q4: O tamanho do flange e o comprimento de inserção podem ser personalizados?

Sim. Forneça as especificações de flange e o comprimento de inserção necessários.

Q5: Este sensor é à prova de explosão?

Uma versão à prova de explosão está disponível se confirmada para a configuração necessária. Entre em contato conosco para confirmar a classificação de proteção aplicável.

Q6: Que informações são necessárias para uma cotação?

Forneça a faixa de temperatura, meio do processo, especificações do flange, comprimento de inserção e quantidade.

Solicite uma cotação

Por favor envie-nos as seguintes informações para seleção técnica e cotação:

Informações necessárias

• Referência de modelo ou produto

• Faixa de temperatura

• Meio de processo e pressão operacional

• Tamanho do flange, padrão e classificação de pressão

• Comprimento de inserção necessário

• Configuração e fiação do elemento RTD

• Quantidade

Requisitos Especiais

• Materiais de bainha RTD e poço termométrico

• Requisitos de certificação de áreas perigosas

• Grau de proteção

• Dimensões especiais ou condições de instalação

A JIECHUANG pode revisar os requisitos da aplicação e confirmar uma configuração adequada antes da cotação.
