Présentation du produit

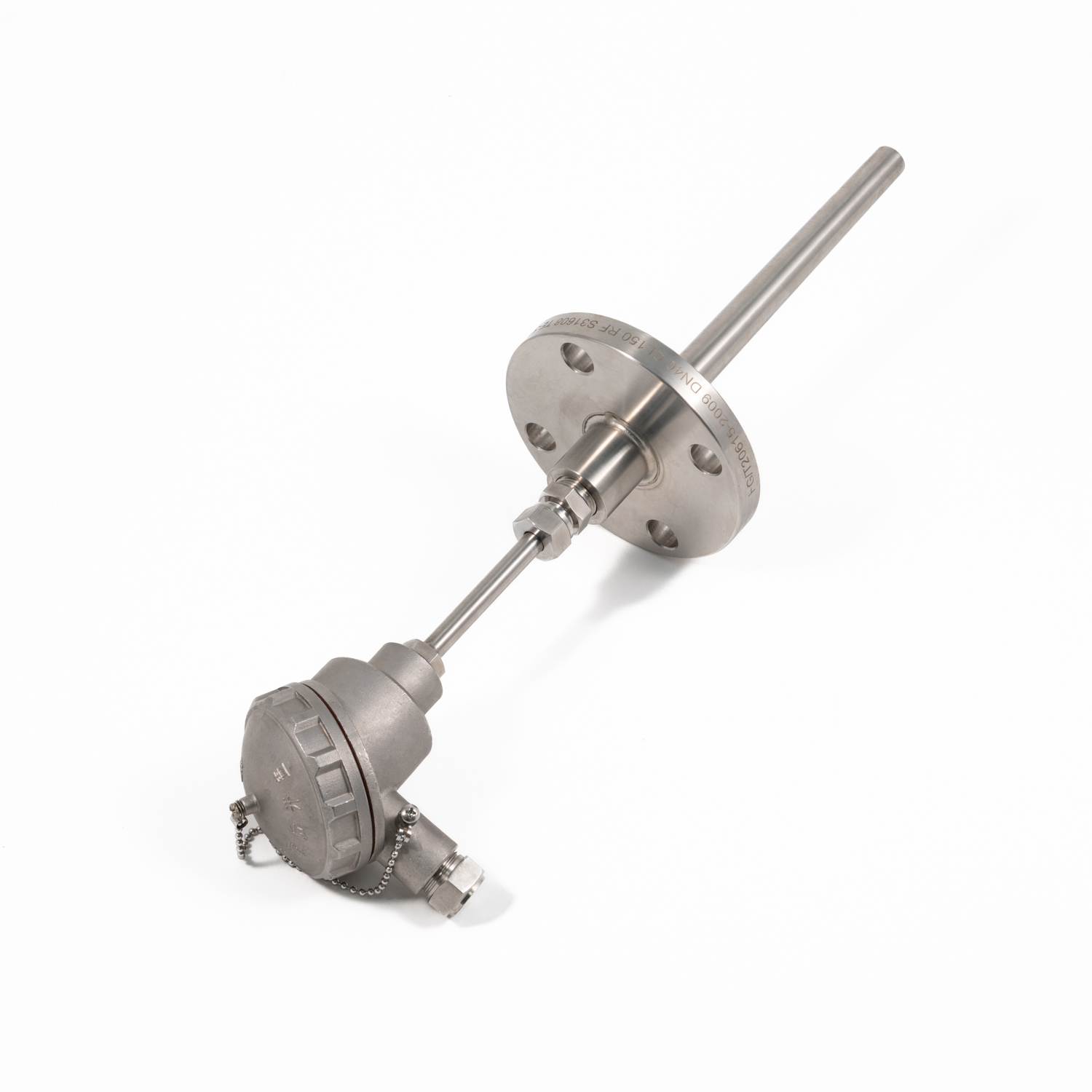

Le capteur de température Pt100 RTD à isolation minérale à bride et à isolation minérale de la série WZPK est conçu pour la mesure de la température des processus industriels dans les pipelines, les réservoirs et les équipements de processus.

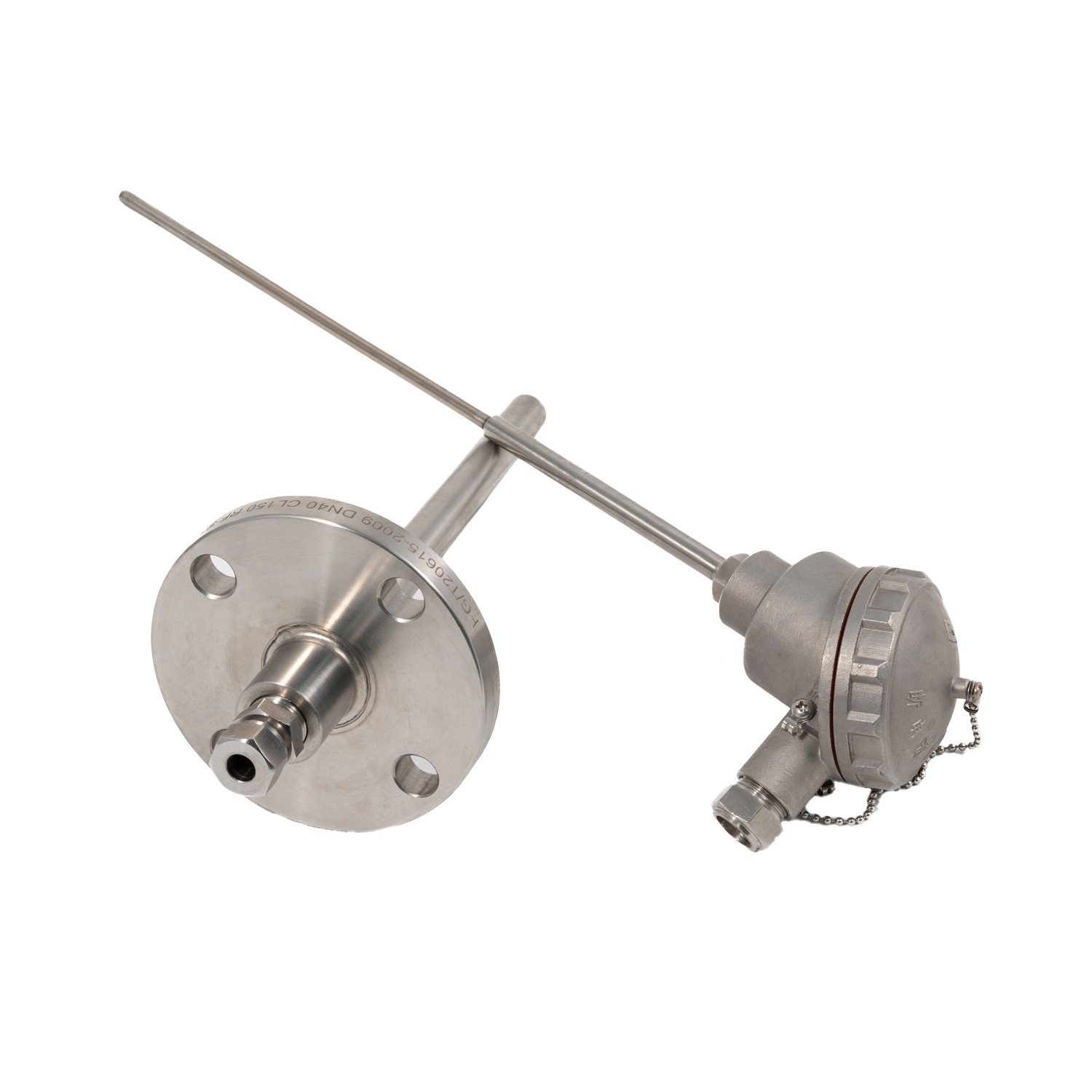

Le capteur est doté d'un insert RTD amovible à isolation minérale installé à l'intérieur d'un puits thermométrique conique en acier inoxydable. Le puits thermométrique offre une protection mécanique à l'élément de détection et permet de retirer l'insert RTD pour inspection, maintenance ou remplacement.

L'élément de résistance Pt100 convertit les changements de température en un signal de résistance pour les systèmes de mesure et de contrôle de température compatibles. Le raccordement à bride fournit une interface d'installation fixe pour les équipements de processus industriels.

Le matériau du puits thermométrique, les spécifications de la bride, la longueur d'insertion et la configuration du câblage RTD peuvent être sélectionnés en fonction des exigences de l'application.

Applications

• Équipement de traitement chimique

• Usines pétrochimiques et pipelines de traitement

• Systèmes de traitement du pétrole et du gaz

• Centrales électriques et systèmes thermiques

• Chaudières et équipements de traitement liés à la vapeur

• Appareils à pression et réacteurs industriels

• Équipement de production pharmaceutique

• Systèmes de transformation des aliments, soumis aux exigences matérielles et hygiéniques

• Systèmes d'automatisation des processus industriels

Principales caractéristiques et avantages

Insert RTD amovible

L'insert de détection remplaçable permet la maintenance sans retirer l'ensemble du doigt de gant dans son intégralité, sous réserve de l'installation du processus et des procédures de sécurité.

Construction à isolation minérale

L'insert RTD blindé offre une structure compacte adaptée aux environnements industriels où la durabilité mécanique et la résistance aux vibrations sont importantes.

Conception de puits thermométrique conique

Le puits thermométrique conique protège l'élément de détection du contact direct avec le fluide de traitement. Sa conception peut être sélectionnée en fonction des conditions du processus et des exigences mécaniques.

Installation à bride

La bride fournit une interface de montage fixe pour les pipelines, les cuves et les équipements de traitement compatibles.

Construction en acier inoxydable

La construction du puits thermométrique SS316 est spécifiée sur la page produit actuelle. Le matériau de la gaine RTD et le matériau de la bride doivent être confirmés pour la configuration sélectionnée.

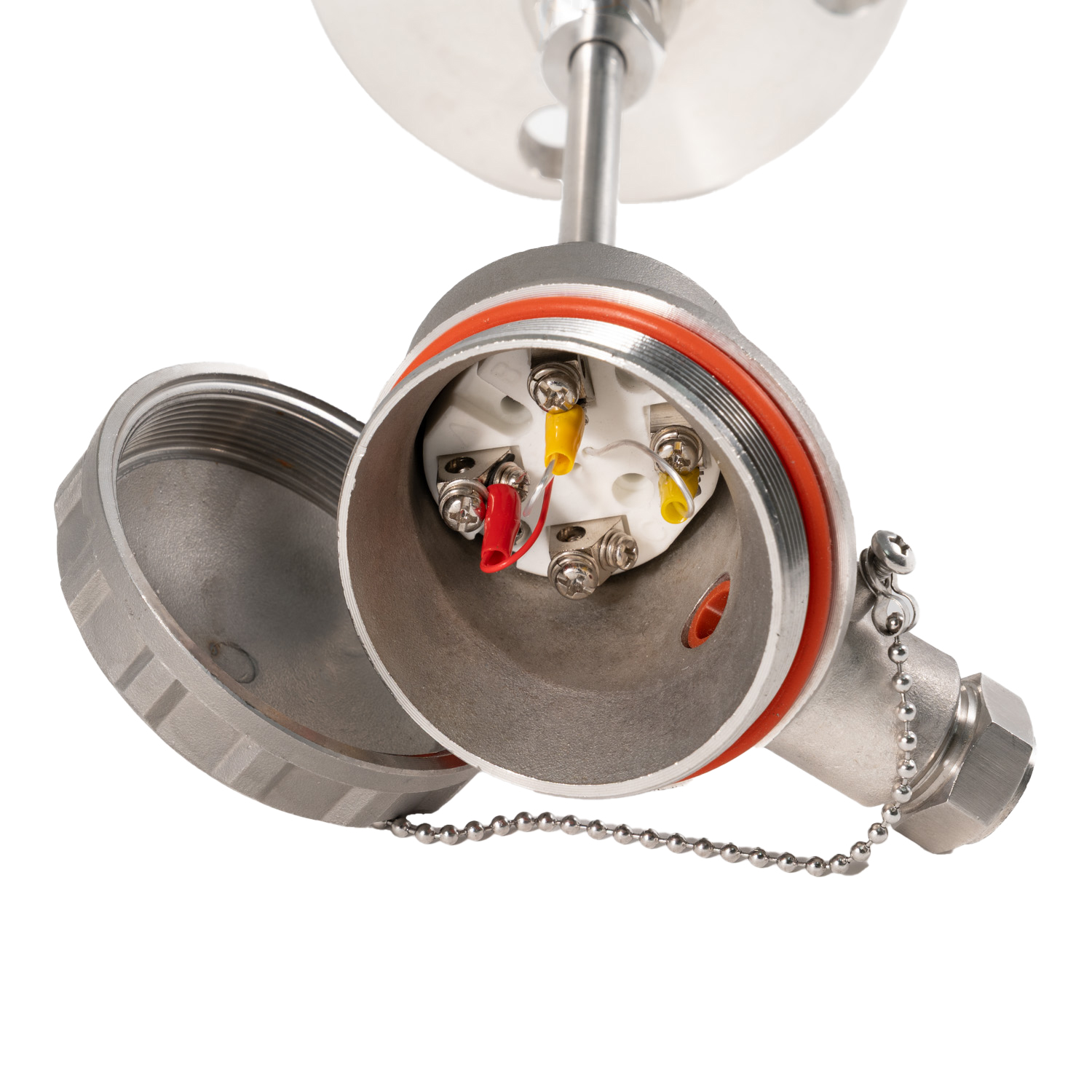

Câblage flexible du RTD

Les configurations à deux, trois ou quatre fils peuvent être sélectionnées en fonction du système de mesure et des exigences de précision.

Configuration personnalisable

Les spécifications des brides, la longueur d'insertion, le câblage RTD et d'autres paramètres de conception confirmés peuvent être personnalisés selon les exigences du client.

Spécifications techniques

Remarque : Les spécifications peuvent être personnalisées selon les exigences du client.

Options de configuration

Les configurations suivantes peuvent être discutées lors de la sélection technique, sous réserve de disponibilité réelle du produit :

• Élément RTD : Pt100 ; élément simple ou double sous réserve de confirmation

• Câblage : 2 fils, 3 fils ou 4 fils

• Matériau de la gaine RTD : SS304 ou SS316

• Matériau du puits thermométrique : SS316 comme spécifié

• Bride : DN40 répertorié ; confirmer la norme, la pression nominale et le revêtement

• Longueur d'insertion : 350 mm répertorié ; longueur personnalisée sous réserve de conception

• Connexion électrique : 1/2' NPT répertorié

• Degré de protection : IP65 / IP67 sous réserve de confirmation

Guide de sélection

Pour sélectionner un capteur RTD Pt100 à bride approprié, veuillez confirmer :

1. Plage de température : températures de processus minimales, normales et maximales.

2. Conditions de procédé : conditions de fluide, de pression de fonctionnement et de débit.

3. Détails de la bride : taille, norme, pression nominale et revêtement.

4. Longueur d'insertion : longueur d'insertion requise et dimensions du puits thermométrique.

5. Configuration du capteur : élément simple ou double et connexion à 2, 3 ou 4 fils.

6. Matériaux :  Matériaux de gaine RTD et de puits thermométriques requis en fonction du milieu de traitement.

7. Exigences relatives aux zones dangereuses : Type de protection requis et certification applicable, si l'installation se fait dans une zone dangereuse.

FAQ

Q1 : Quelle est la fonction du doigt de gant conique ?

Il protège le capteur RTD du contact direct avec le fluide du processus.

Q2 : L’insert RTD peut-il être remplacé ?

Oui. L'insert amovible est conçu pour faciliter l'entretien et le remplacement.

Q3 : Ce produit a-t-il une sortie 4-20 mA ?

Non, il s’agit d’un capteur RTD Pt100. Un transmetteur de température séparé est requis pour une sortie 4-20 mA.

Q4 : La taille de la bride et la longueur d’insertion peuvent-elles être personnalisées ?

Oui. Veuillez fournir les spécifications de bride requises et la longueur d'insertion.

Q5 : Ce capteur est-il antidéflagrant ?

Une version antidéflagrante est disponible si elle est confirmée pour la configuration requise. Veuillez nous contacter pour confirmer l’indice de protection applicable.

Q6 : Quelles informations sont nécessaires pour un devis ?

Veuillez fournir la plage de température, le fluide de traitement, les spécifications de la bride, la longueur d'insertion et la quantité.

Demander un devis

Veuillez nous envoyer les informations suivantes pour la sélection technique et le devis :

Informations requises

• Référence du modèle ou du produit

• Plage de température

• Fluide de traitement et pression de service

• Taille de bride, norme et pression nominale

• Longueur d'insertion requise

• Configuration et câblage des éléments RTD

• Quantité

Exigences particulières

• Matériaux de la gaine RTD et du doigt de gant

• Exigences de certification pour zones dangereuses

• Degré de protection

• Dimensions ou conditions d'installation particulières

JIECHUANG peut examiner les exigences de l'application et confirmer une configuration appropriée avant le devis.
