Обзор продукта

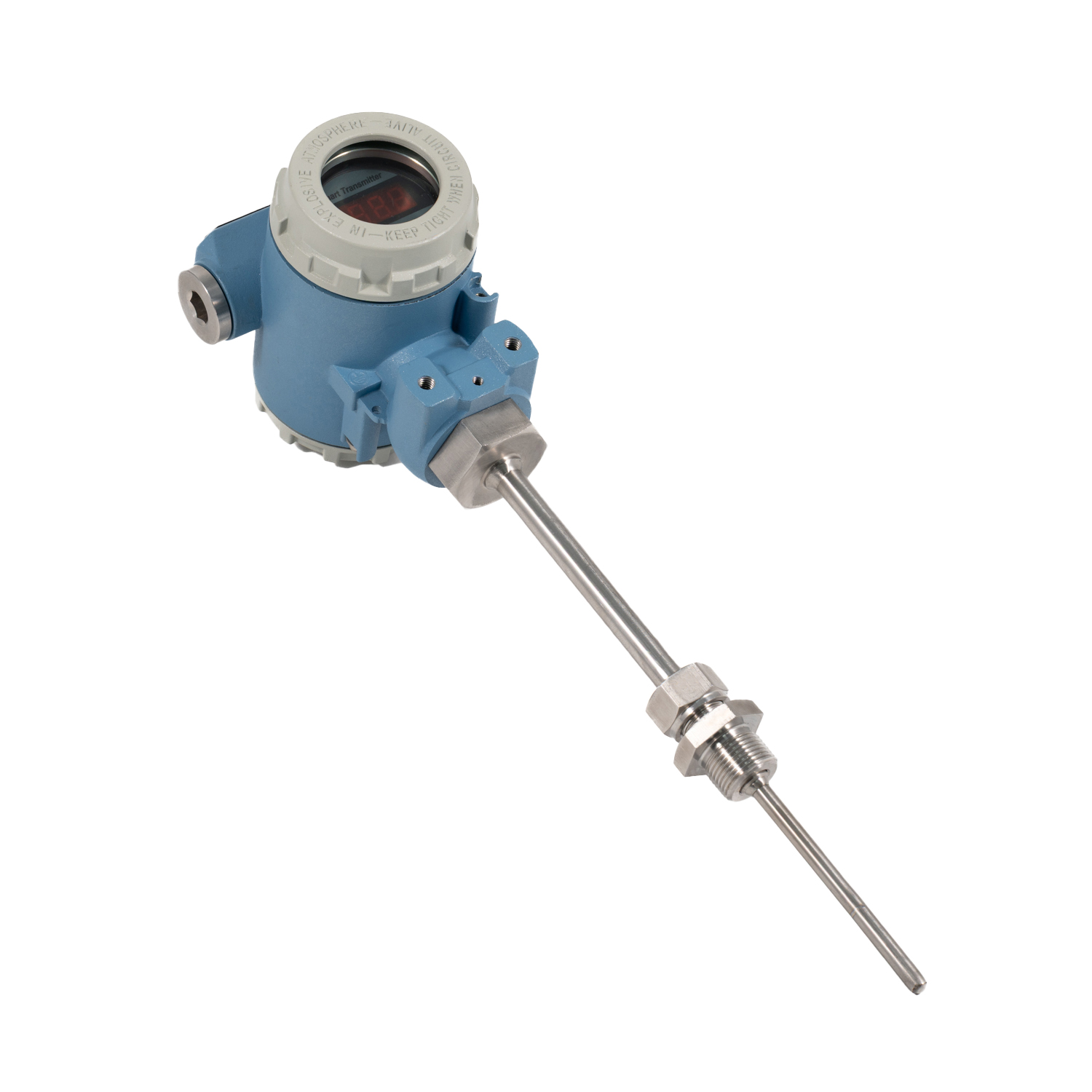

Взрывозащищенный встроенный датчик температуры JC-SBWZ сочетает в себе датчик температуры Pt100 RTD, датчик температуры и цифровой светодиодный дисплей с красным светодиодом в одном компактном приборе.

Датчик Pt100 измеряет температуру процесса, а встроенный преобразователь преобразует сигнал в стандартный выходной сигнал 4–20 мА для подключения к ПЛК, РСУ и другим промышленным системам управления. Светодиодный дисплей позволяет операторам считывать измеренную температуру непосредственно в точке установки.

Преобразователь, предназначенный для промышленного мониторинга температуры во взрывоопасных зонах, имеет взрывозащищенную конфигурацию Ex db IIC T6 Gb. Регулируемый резьбовой фитинг обеспечивает гибкую установку в совместимых трубопроводах, резервуарах и технологическом оборудовании.

Приложения

• Переработка нефти и газа

• Нефтехимические заводы

• Химическое технологическое оборудование

• Нефтеперерабатывающие заводы и системы природного газа

• Энергетическое оборудование

• Насосы и компрессоры

• Резервуары для хранения и технологические сосуды

• Автоматизация промышленных процессов

• Контроль температуры в опасной зоне

Подходит для измерения температуры процесса в совместимых жидкостях, газах и промышленном оборудовании в зависимости от выбранной конфигурации установки и защитной трубки.

Функции

1. Цифровой дисплей со светодиодами красного цвета
   Обеспечивает непосредственные показания температуры в месте установки.

2. Встроенный датчик RTD Pt100.
   Сочетает в себе измерение температуры и преобразование сигналов в одном компактном блоке.

3. Стандартный выход 4–20 мА.
   Поддерживает подключение к совместимым ПЛК, РСУ и промышленным системам мониторинга.

4. Источник питания 24 В постоянного тока
   Используется стандартный промышленный источник питания постоянного тока.

5. Взрывозащищенная конструкция
   Соответствует классу защиты Ex db IIC T6 Gb для применения в определенных опасных зонах.

6. Регулируемый резьбовой фитинг
   Компрессионный фитинг M20 × 1,5 поддерживает регулировку положения вставки.

7. Защитная трубка из нержавеющей стали
   Защитная трубка из нержавеющей стали SS304, указанная в списке, обеспечивает механическую защиту чувствительной секции.

8. Секция датчика с минеральной изоляцией
   Использует чувствительную секцию Pt100 с МИ-оболочкой диаметром 6 мм.

Технические характеристики

Примечание. Технические характеристики могут быть изменены в соответствии с требованиями заказчика.

Опции конфигурации

В соответствии с требованиями проекта могут быть указаны следующие позиции:

• Диапазон измерения

• Конфигурация проводки Pt100

• Размеры зонда и защитной трубки

• Длина вставки

• Конфигурация резьбового соединения

• Требования к выходной мощности и мощности

• Требуемая классификация опасных зон

Окончательная конфигурация должна соответствовать установочным размерам, условиям процесса и требованиям подключаемой системы управления.

Руководство по выбору

Для выбора продукции и расчета стоимости предоставьте:

1. Диапазон измерения: Требуемый диапазон температур и нормальная рабочая температура.

2. Тип датчика: Pt100 RTD или другой необходимый тип датчика.

3. Выходной сигнал: стандартный 4–20 мА или другой указанный выход.

4. Электропитание: Требуемое напряжение питания.

5. Дисплей: Локальный дисплей со светодиодами красного цвета.

6. Длина вставки: Требуемая глубина вставки зонда.

7. Технологическое соединение: тип и размер резьбы.

8. Защитная трубка: Требуемый материал, диаметр и длина.

9. Требования к опасным зонам: Требуемые класс взрывозащиты и сертификация.

10. Количество: необходимое количество заказа.

Часто задаваемые вопросы

В1: Какой тип датчика использует этот передатчик?
Он использует датчик Pt100 RTD.

В2: Есть ли у него локальный дисплей?
Да. Он оснащен цифровым дисплеем со светодиодной подсветкой красного цвета для отображения показаний температуры на месте.

В3: Какой выходной сигнал он обеспечивает?
Перечисленная стандартная конфигурация обеспечивает двухпроводной выход 4–20 мА.

В4: какой источник питания?
В указанной конфигурации используется напряжение 24 В постоянного тока.

В5: Можно ли регулировать длину вставки?
Да. Резьбовой компрессионный фитинг поддерживает регулировку положения вставки. Требуемый диапазон регулировки необходимо указать при заказе.

В6: Каков материал защитной трубки?
Указанная защитная трубка изготовлена ​​из нержавеющей стали SS304.

В7: Подходит ли эта модель для опасных зон?
Он указан во взрывозащищенной конфигурации Ex db IIC T6 Gb. Выбирайте прибор в соответствии с классификацией опасных зон объекта и применимыми требованиями сертификации.

В8: Можно ли настроить характеристики?
Да. Диапазон измерения, размеры зонда, длина вставки и требования к подключению могут быть указаны для проекта.

Запросить предложение

Пожалуйста, предоставьте следующую информацию:

• Требуемый диапазон измерения

• Конфигурация проводки Pt100

• Выходной сигнал и источник питания

• Диаметр зонда и длина вставки

• Тип и размер технологического присоединения

• Материал защитной трубки

• Классификация опасных зон

• Требуемое количество

JIECHUANG поставляет промышленные приборы для измерения температуры для мониторинга процессов и автоматизации. Свяжитесь с нами и сообщите ваши требования к выбору продукции и расценкам.
