نظرة عامة على المنتج

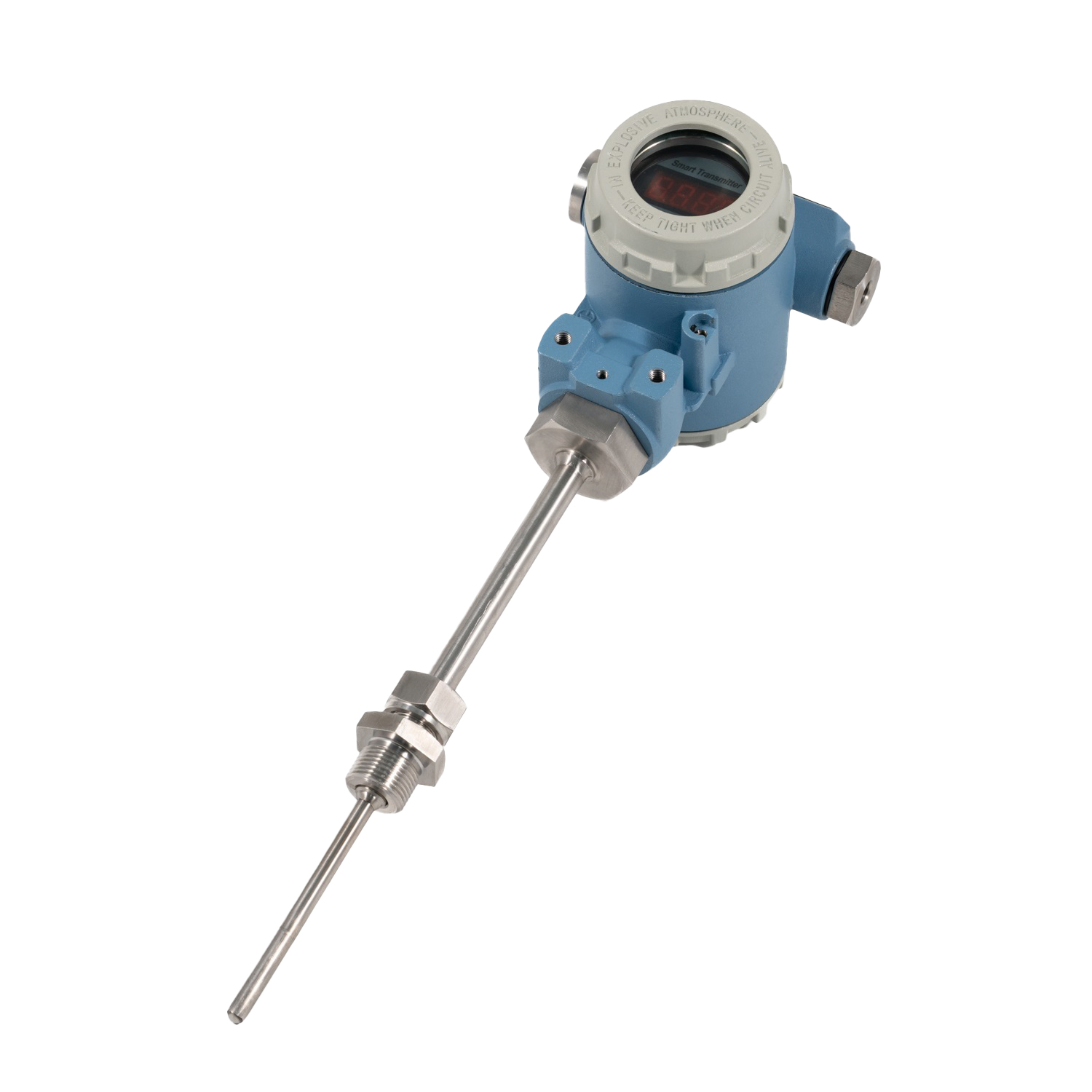

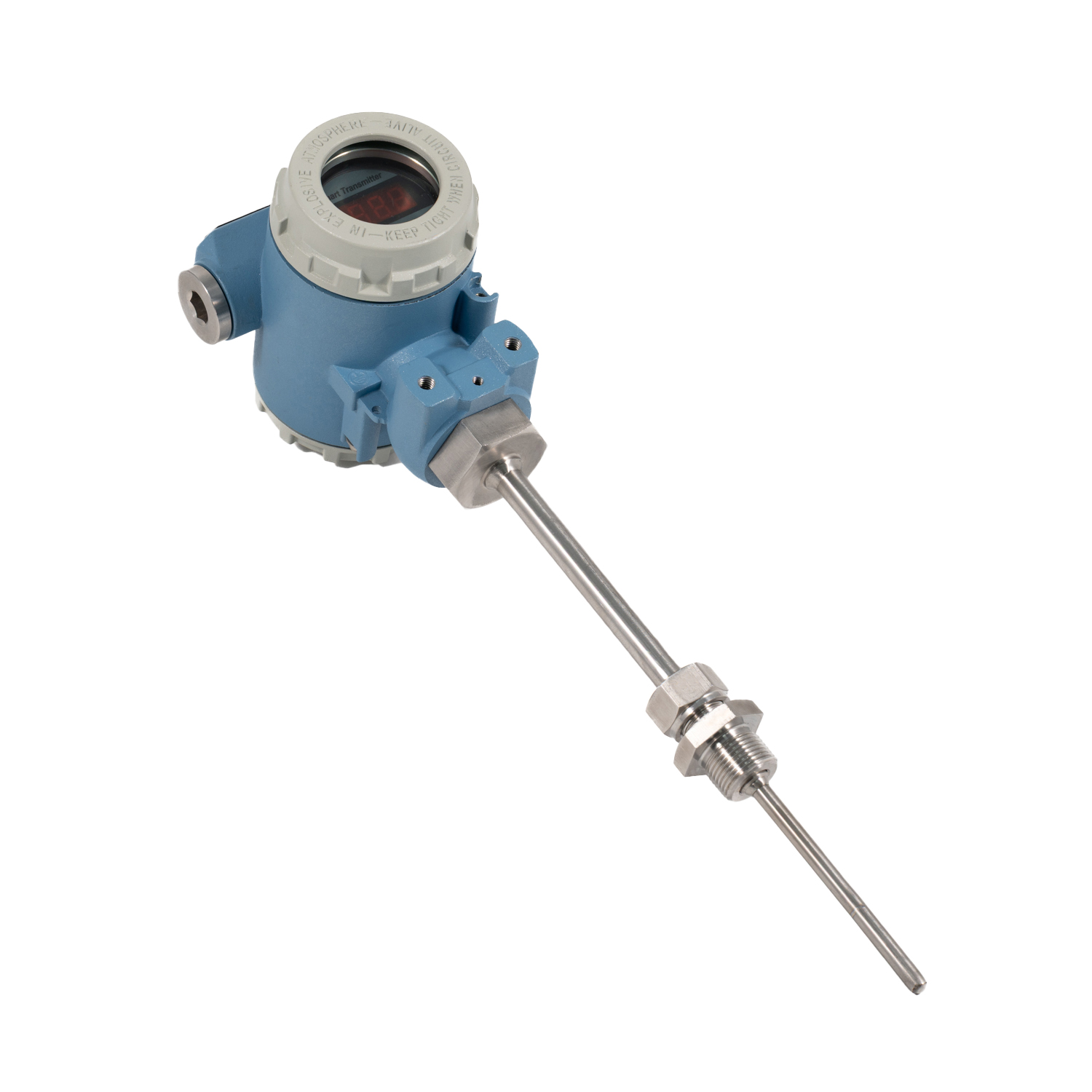

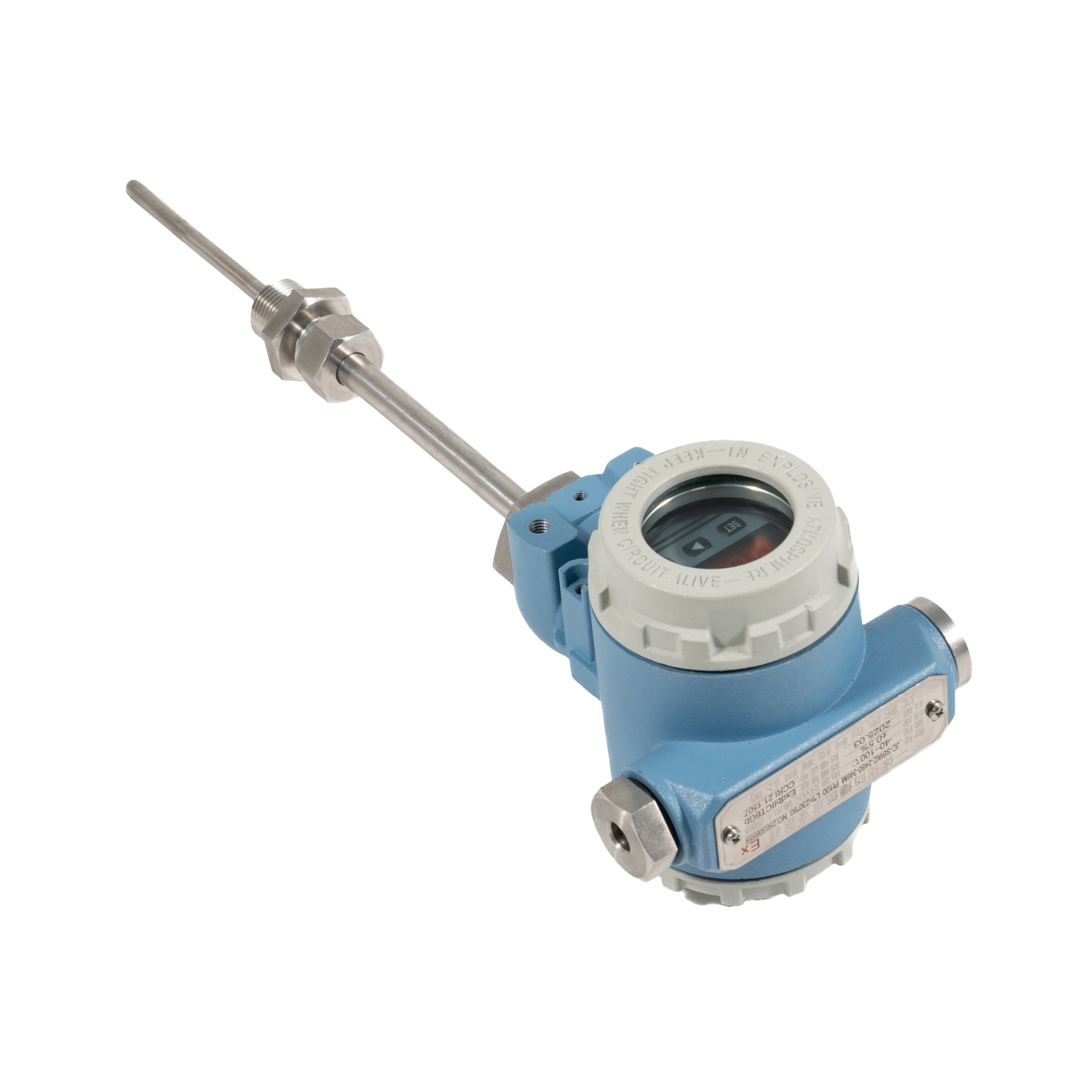

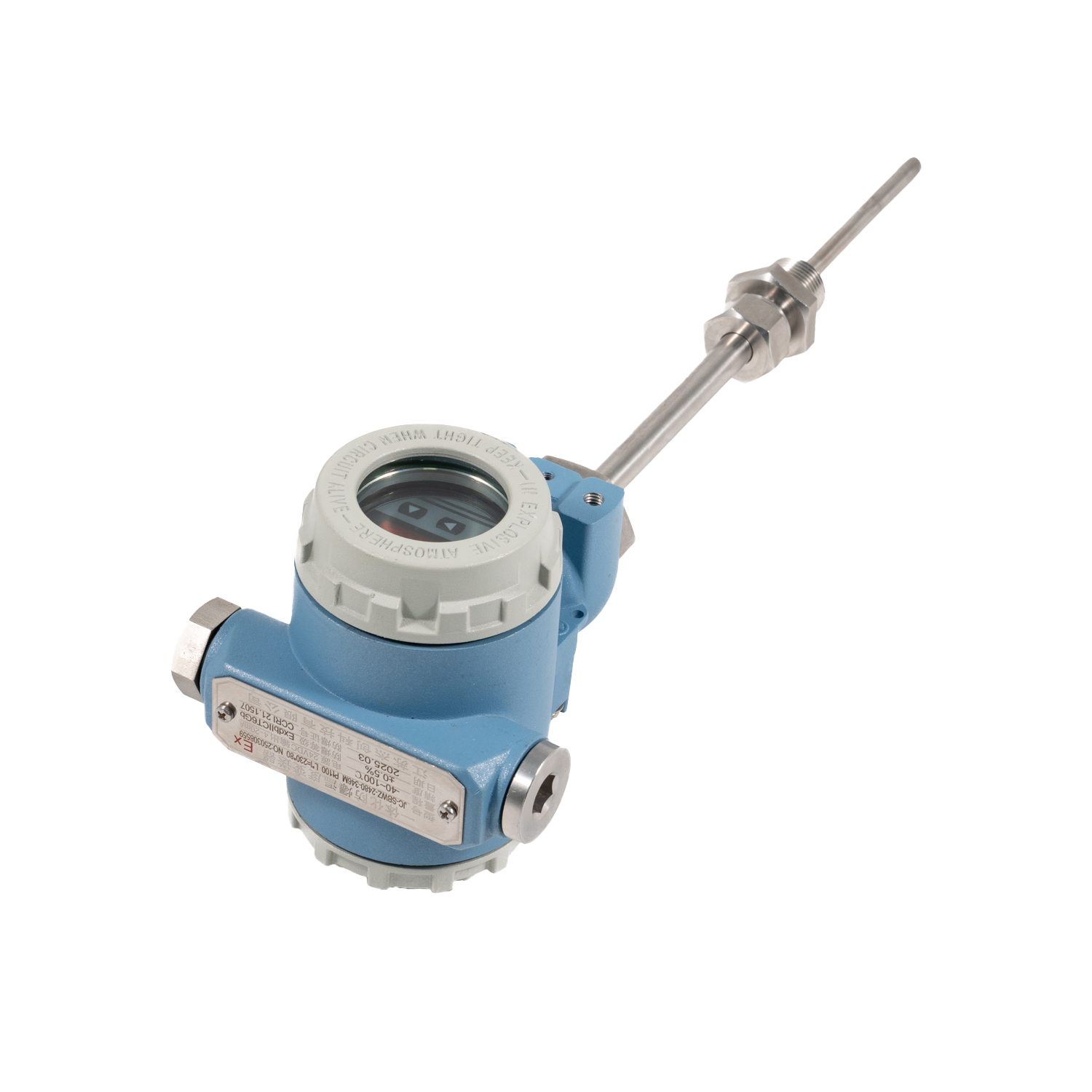

يجمع جهاز إرسال درجة الحرارة المتكامل المقاوم للانفجار JC-SBWZ بين مستشعر Pt100 RTD وجهاز إرسال درجة الحرارة وشاشة رقمية LED حمراء في أداة واحدة مدمجة.

يقيس مستشعر Pt100 درجة حرارة العملية، ويقوم جهاز الإرسال المدمج بتحويل الإشارة إلى خرج قياسي 4-20 مللي أمبير للاتصال بـ PLC وDCS وأنظمة التحكم الصناعية الأخرى. تسمح شاشة LED للمشغلين بقراءة درجة الحرارة المقاسة مباشرة عند نقطة التثبيت.

تم تصميم جهاز الإرسال لمراقبة درجة الحرارة الصناعية في المناطق الخطرة، ويتميز بتكوين مقاوم للانفجار Ex db IIC T6 Gb. تركيبتها الملولبة القابلة للتعديل تدعم التثبيت المرن في خطوط الأنابيب والخزانات ومعدات العمليات المتوافقة.

التطبيقات

• معالجة النفط والغاز

• مصانع البتروكيماويات

• معدات المعالجة الكيميائية

• المصافي وأنظمة الغاز الطبيعي

• معدات توليد الطاقة

• المضخات والضواغط

• صهاريج التخزين وأوعية المعالجة

• أتمتة العمليات الصناعية

• مراقبة درجة حرارة المنطقة الخطرة

مناسب لقياس درجة حرارة العملية في السوائل والغازات والمعدات الصناعية المتوافقة، وفقًا لتكوين أنبوب الحماية والتركيب المحدد.

سمات

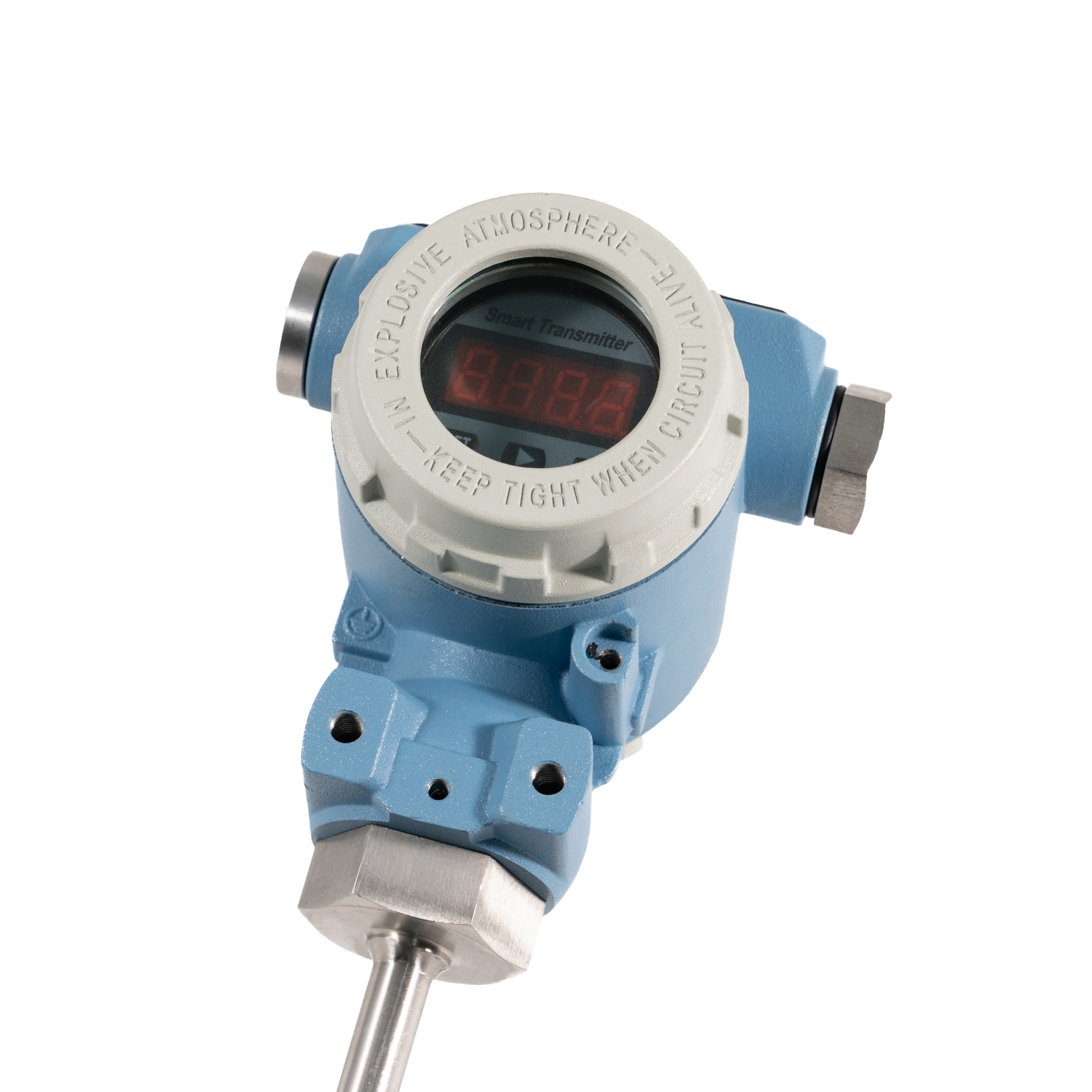

1. توفر شاشة LED الرقمية الحمراء
   قراءات مباشرة لدرجة الحرارة المحلية عند نقطة التثبيت.

2. مستشعر Pt100 RTD المتكامل
   يجمع بين استشعار درجة الحرارة وتحويل الإشارة في وحدة واحدة مدمجة.

3. خرج قياسي من 4 إلى 20 مللي أمبير
   يدعم الاتصال بأنظمة PLC وDCS وأنظمة المراقبة الصناعية المتوافقة.

4. مصدر طاقة 24 فولت تيار مستمر
   يستخدم مصدر طاقة تيار مستمر صناعي قياسي.

5. هيكل مقاوم للانفجار
   مُدرج مع حماية Ex db IIC T6 Gb لتطبيقات المناطق الخطرة المحددة.

6. تركيب ملولب قابل للتعديل
   يدعم تركيب الضغط M20 × 1.5 تعديل موضع الإدخال.

7. أنبوب الحماية من الفولاذ المقاوم للصدأ
   يوفر أنبوب الحماية SS304 المدرج حماية ميكانيكية لقسم الاستشعار.

8. يستخدم قسم المستشعر المعزول بالمعادن
   قسم استشعار Pt100 مُغلف بقطر 6 مم.

المواصفات الفنية

ملحوظة: يمكن تخصيص المواصفات وفقًا لمتطلبات العملاء.

خيارات التكوين

يمكن تحديد العناصر التالية حسب متطلبات المشروع:

• نطاق القياس

• تكوين الأسلاك PT100

• أبعاد أنبوب المسبار والحماية

• طول الإدراج

• تكوين اتصال مترابطة

• متطلبات الإخراج والطاقة

• مطلوب تصنيف المنطقة الخطرة

يجب أن يتطابق التكوين النهائي مع أبعاد التثبيت وظروف العملية ومتطلبات نظام التحكم المتصل.

دليل الاختيار

لاختيار المنتج والاقتباس، يرجى تقديم:

1. نطاق القياس: نطاق درجة الحرارة المطلوبة ودرجة حرارة التشغيل العادية.

2. نوع المستشعر: Pt100 RTD أو أي نوع مستشعر آخر مطلوب.

3. إشارة الخرج: قياسي 4-20 مللي أمبير أو مخرج محدد آخر.

4. مصدر الطاقة: جهد الإمداد المطلوب.

5. العرض: شاشة LED حمراء محلية.

6. طول الإدراج: عمق الإدراج التحقيق المطلوب.

7. اتصال العملية: نوع الموضوع وحجمه.

8. أنبوب الحماية: المادة المطلوبة والقطر والطول.

9. متطلبات المنطقة الخطرة: مطلوب تصنيف وشهادة مقاومة للانفجار.

10. الكمية: كمية الطلب المطلوبة.

التعليمات

س1: ما نوع المستشعر الذي يستخدمه جهاز الإرسال هذا؟
يستخدم مستشعر Pt100 RTD.

س2: هل يوجد به شاشة محلية؟
نعم. تحتوي على شاشة رقمية LED حمراء لقراءات درجة الحرارة في الموقع.

Q3: ما هي إشارة الإخراج التي تقدمها ؟
يوفر التكوين القياسي المدرج مخرجًا بسلكين 4-20 مللي أمبير.

س4: ما هو مصدر الطاقة؟
يستخدم التكوين المدرج 24 فولت تيار مستمر.

س 5: هل يمكن تعديل طول الإدراج؟
نعم. يدعم تركيب الضغط الملولب تعديل موضع الإدخال. يجب تحديد نطاق التعديل المطلوب عند الطلب.

س 6: ما هي مادة أنبوب الحماية؟
أنبوب الحماية المدرج مصنوع من الفولاذ المقاوم للصدأ SS304.

س7: هل هذا النموذج مناسب للمناطق الخطرة؟
إنه مدرج بتكوين مقاوم للانفجار Ex db IIC T6 Gb. حدد الجهاز وفقًا لتصنيف المنطقة الخطرة بالموقع ومتطلبات الشهادات المعمول بها.

س 8: هل يمكن تخصيص المواصفات؟
نعم. يمكن تحديد نطاق القياس وأبعاد المسبار وطول الإدخال ومتطلبات الاتصال للمشروع.

طلب عرض أسعار

يرجى تقديم المعلومات التالية:

• نطاق القياس المطلوب

• تكوين الأسلاك PT100

• إشارة الإخراج وإمدادات الطاقة

• قطر المسبار وطول الإدراج

• نوع اتصال العملية وحجمها

• مادة أنبوب الحماية

• تصنيف المناطق الخطرة

• الكمية المطلوبة

توفر JIECHUANG أدوات قياس درجة الحرارة الصناعية لتطبيقات مراقبة العمليات والأتمتة. اتصل بنا وأخبرنا بمتطلباتك لاختيار المنتج والاقتباس.
