Produktübersicht

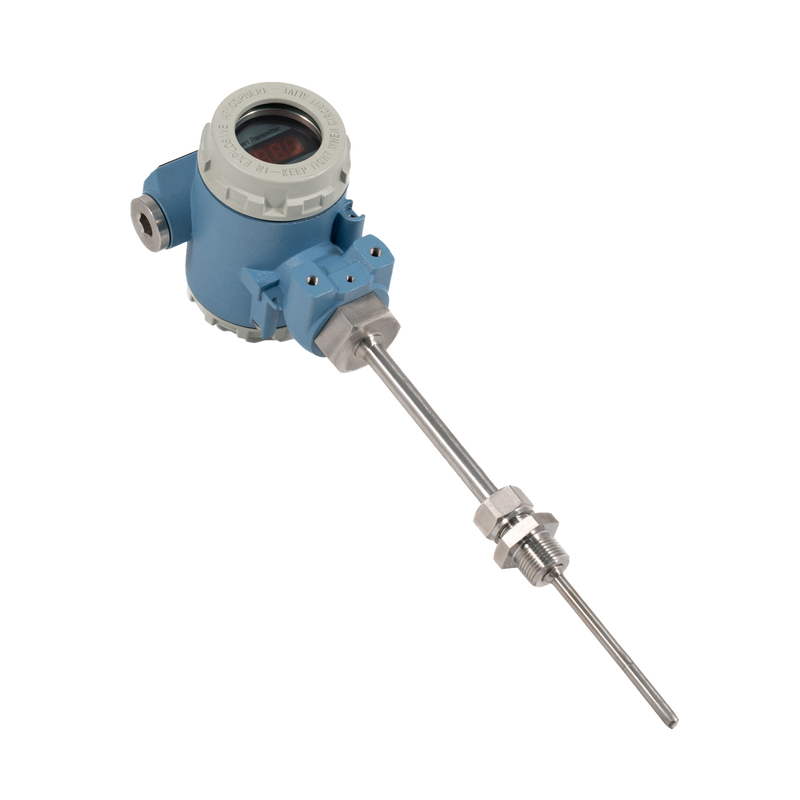

Der explosionsgeschützte integrierte Temperaturtransmitter JC-SBWZ kombiniert einen Pt100-RTD-Sensor, einen Temperaturtransmitter und eine rote LED-Digitalanzeige in einem kompakten Instrument.
Der Pt100-Sensor misst die Prozesstemperatur und der eingebaute Sender wandelt das Signal in einen standardmäßigen 4–20-mA-Ausgang für den Anschluss an SPS, DCS und andere industrielle Steuerungssysteme um. Über die LED-Anzeige kann der Bediener die gemessene Temperatur direkt am Einbauort ablesen.
Der Sender wurde für die industrielle Temperaturüberwachung in explosionsgefährdeten Bereichen entwickelt und verfügt über eine explosionsgeschützte Konfiguration Ex db IIC T6 Gb. Sein verstellbarer Gewindeanschluss unterstützt den flexiblen Einbau in kompatible Rohrleitungen, Tanks und Prozessgeräte.
Anwendungen
Öl- und Gasverarbeitung
Petrochemische Anlagen
Ausrüstung für die chemische Verarbeitung
Raffinerien und Erdgassysteme
Ausrüstung zur Stromerzeugung
Pumpen und Kompressoren
Lagertanks und Prozessbehälter
Industrielle Prozessautomatisierung
Temperaturüberwachung im Gefahrenbereich
Geeignet zur Messung der Prozesstemperatur in kompatiblen Flüssigkeiten, Gasen und Industrieanlagen, je nach gewählter Installation und Schutzrohrkonfiguration.
Merkmale
Rote LED-Digitalanzeige
Bietet direkte lokale Temperaturmessungen am Installationsort.
Integrierter Pt100-RTD-Sensor.
Kombiniert Temperaturerfassung und Signalumwandlung in einer kompakten Einheit.
Standardmäßiger 4–20-mA-Ausgang
Unterstützt den Anschluss an kompatible SPS-, DCS- und industrielle Überwachungssysteme.
24-V-Gleichstromversorgung
Verwendet ein standardmäßiges industrielles Gleichstromnetzteil.
Explosionsgeschützte Konstruktion
mit Ex db IIC T6 Gb-Schutz für bestimmte Anwendungen in explosionsgefährdeten Bereichen.
Einstellbare Gewindeverschraubung
Die M20 × 1,5-Klemmverschraubung unterstützt die Einstellung der Einführposition.
Schutzrohr aus Edelstahl
Das aufgeführte Schutzrohr aus SS304 bietet mechanischen Schutz für den Sensorbereich.
Mineralisolierter Sensorabschnitt
Verwendet einen MI-ummantelten Pt100-Sensorabschnitt mit Ø6 mm.
Technische Spezifikationen
Artikel |
Spezifikation |
Produkttyp |
Explosionsgeschützter integrierter Temperaturtransmitter |
Modell |
JC-SBWZ-Serie |
Sensortyp |
Pt100-Platin-RTD |
RTD-Verkabelung |
3-Leiter-Standard; 2-Draht / 4-Draht optional |
Messbereich |
-40 bis 100°C |
Genauigkeit |
±0,5 % |
Stromversorgung |
24 VDC |
Ausgangssignal |
4-20mA |
Ausgangsverkabelung |
2-Draht |
Anzeige |
Rote LED-Digitalanzeige |
Explosionsgeschützt |
Ex db IIC T6 Gb |
Schutzrohrmaterial |
SS304 |
Schutzrohrgröße |
Φ10 × 1,9 mm |
Schutzrohrlänge |
150 mm |
Durchmesser des ummantelten Sensors |
Φ6 mm |
Ummantelter Sensortyp |
Mineralisolierter (MI) RTD |
Freigelegter Φ6 MI-Abschnitt |
80 mm |
Gesamtlänge |
230 mm |
Oberer Adapter |
M27 × 2 |
Verstellbare Passform |
M20 × 1,5 |
Montagematerial |
SS304 |
Einfügungslänge |
Einstellbar / individuell |
Hinweis: Die Spezifikationen können je nach Kundenwunsch angepasst werden.
Konfigurationsoptionen
Die folgenden Elemente können je nach Projektanforderungen spezifiziert werden:
Messbereich
Pt100-Verkabelungskonfiguration
Abmessungen von Sonde und Schutzrohr
Einstecklänge
Konfiguration der Gewindeverbindung
Leistungs- und Leistungsanforderungen
Erforderliche Gefahrenbereichsklassifizierung
Die endgültige Konfiguration sollte den Einbaumaßen, Prozessbedingungen und Anforderungen des angeschlossenen Steuerungssystems entsprechen.
Auswahlhilfe
Für die Produktauswahl und das Angebot geben Sie bitte Folgendes an:
Messbereich: Erforderlicher Temperaturbereich und normale Betriebstemperatur.
Sensortyp: Pt100 RTD oder ein anderer erforderlicher Sensortyp.
Ausgangssignal: Standard 4–20 mA oder ein anderer spezifizierter Ausgang.
Stromversorgung: Erforderliche Versorgungsspannung.
Anzeige: Rote LED-Lokalanzeige.
Einführlänge: Erforderliche Einführtiefe der Sonde.
Prozessanschluss: Gewindetyp und -größe.
Schutzrohr: Erforderliches Material, Durchmesser und Länge.
Anforderungen für explosionsgefährdete Bereiche: Erforderliche explosionssichere Einstufung und Zertifizierung.
Menge: Erforderliche Bestellmenge.
FAQ
F1: Welche Art von Sensor verwendet dieser Sender?
Es verwendet einen Pt100-RTD-Sensor.
F2: Verfügt es über eine lokale Anzeige?
Ja. Es verfügt über eine rote LED-Digitalanzeige zur Temperaturmessung vor Ort.
F3: Welches Ausgangssignal liefert es?
Die aufgeführte Standardkonfiguration bietet einen Zweidraht-4–20-mA-Ausgang.
F4: Was ist die Stromversorgung?
Die aufgeführte Konfiguration verwendet 24 VDC.
F5: Kann die Einführlänge angepasst werden?
Ja. Die Klemmverschraubung mit Gewinde unterstützt die Anpassung der Einführposition. Bei der Bestellung ist der gewünschte Verstellbereich anzugeben.
F6: Aus welchem Material besteht das Schutzrohr?
Das aufgeführte Schutzrohr besteht aus Edelstahl SS304.
F7: Ist dieses Modell für Gefahrenbereiche geeignet?
Es ist mit einer explosionsgeschützten Konfiguration Ex db IIC T6 Gb gelistet. Wählen Sie das Gerät entsprechend der Gefahrenbereichsklassifizierung des Standorts und den geltenden Zertifizierungsanforderungen aus.
F8: Können die Spezifikationen angepasst werden?
Ja. Für das Projekt können Messbereich, Sondenabmessungen, Einbaulänge und Anschlussanforderungen festgelegt werden.
Fordern Sie ein Angebot an
Bitte geben Sie folgende Informationen an:
Erforderlicher Messbereich
Pt100-Verkabelungskonfiguration
Ausgangssignal und Stromversorgung
Sondendurchmesser und Einführlänge
Art und Größe der Prozessverbindung
Schutzrohrmaterial
Gefahrenbereichsklassifizierung
Benötigte Menge
JIECHUANG liefert industrielle Temperaturmessgeräte für Prozessüberwachungs- und Automatisierungsanwendungen. Kontaktieren Sie uns mit Ihren Anforderungen zur Produktauswahl und Angebotserstellung.
