Panoramica del prodotto

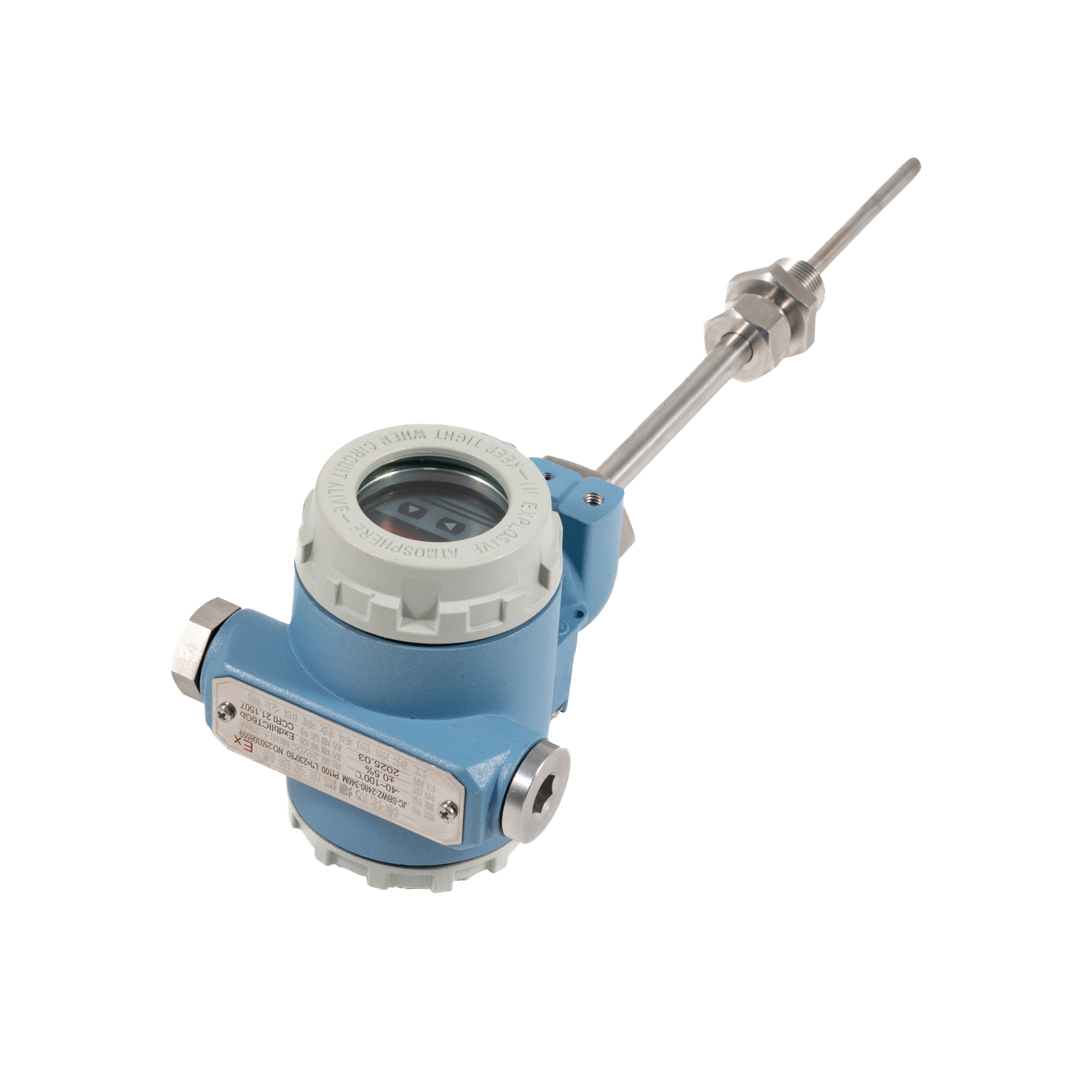

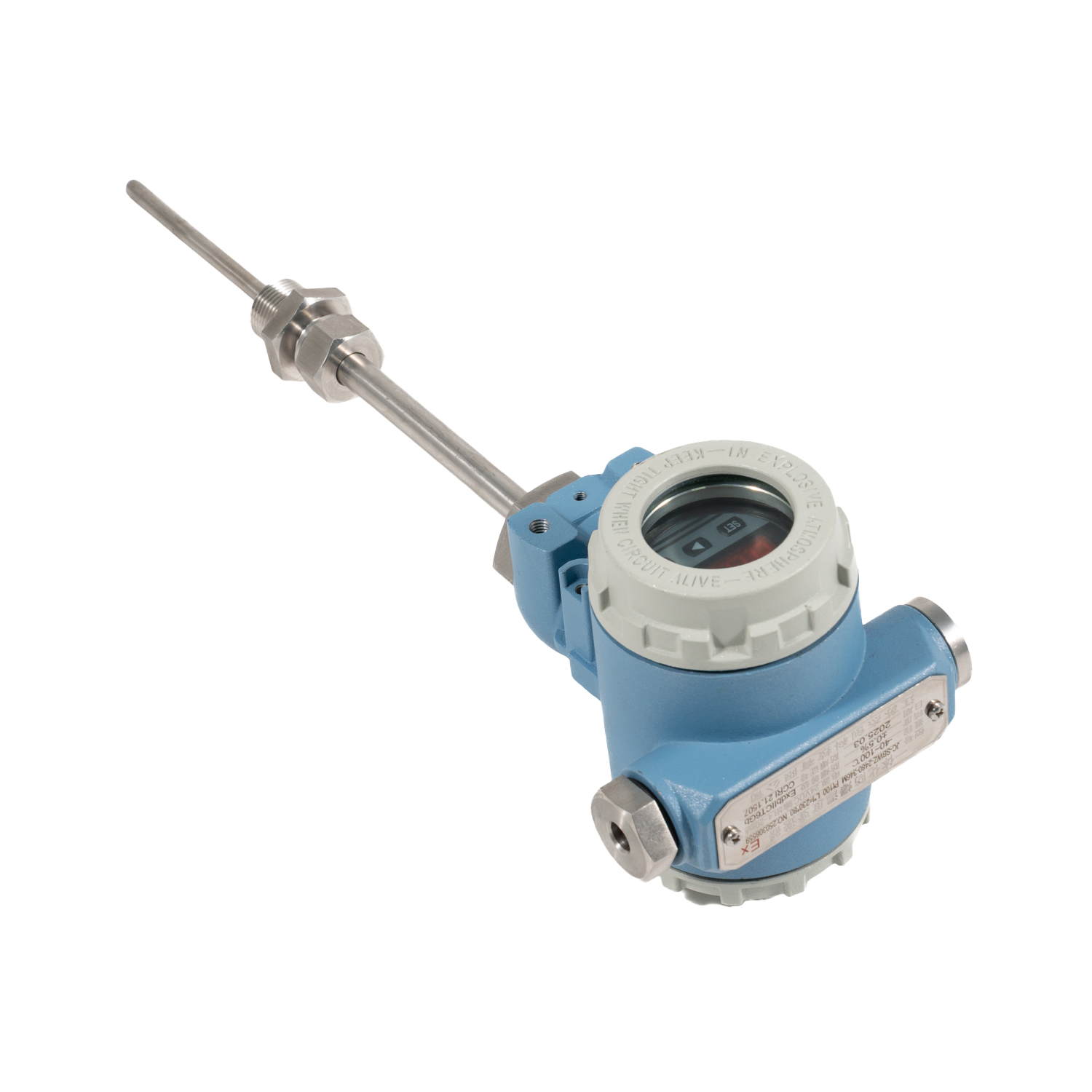

Il trasmettitore di temperatura integrato antideflagrante JC-SBWZ combina un sensore RTD Pt100, un trasmettitore di temperatura e un display digitale a LED rosso in un unico strumento compatto.

Il sensore Pt100 misura la temperatura del processo e il trasmettitore integrato converte il segnale in un'uscita standard da 4–20 mA per il collegamento a PLC, DCS e altri sistemi di controllo industriale. Il display a LED consente agli operatori di leggere la temperatura misurata direttamente nel punto di installazione.

Progettato per il monitoraggio della temperatura industriale in aree pericolose, il trasmettitore presenta una configurazione antideflagrante Ex db IIC T6 Gb. Il raccordo filettato regolabile supporta l'installazione flessibile in tubazioni, serbatoi e apparecchiature di processo compatibili.

Applicazioni

• Lavorazione del petrolio e del gas

• Impianti petrolchimici

• Attrezzature per il trattamento chimico

• Raffinerie e sistemi di gas naturale

• Apparecchiature per la produzione di energia

• Pompe e compressori

• Serbatoi di stoccaggio e recipienti di processo

• Automazione dei processi industriali

• Monitoraggio della temperatura in aree pericolose

Adatto per misurare la temperatura di processo in liquidi, gas e apparecchiature industriali compatibili, in base all'installazione selezionata e alla configurazione del tubo di protezione.

Caratteristiche

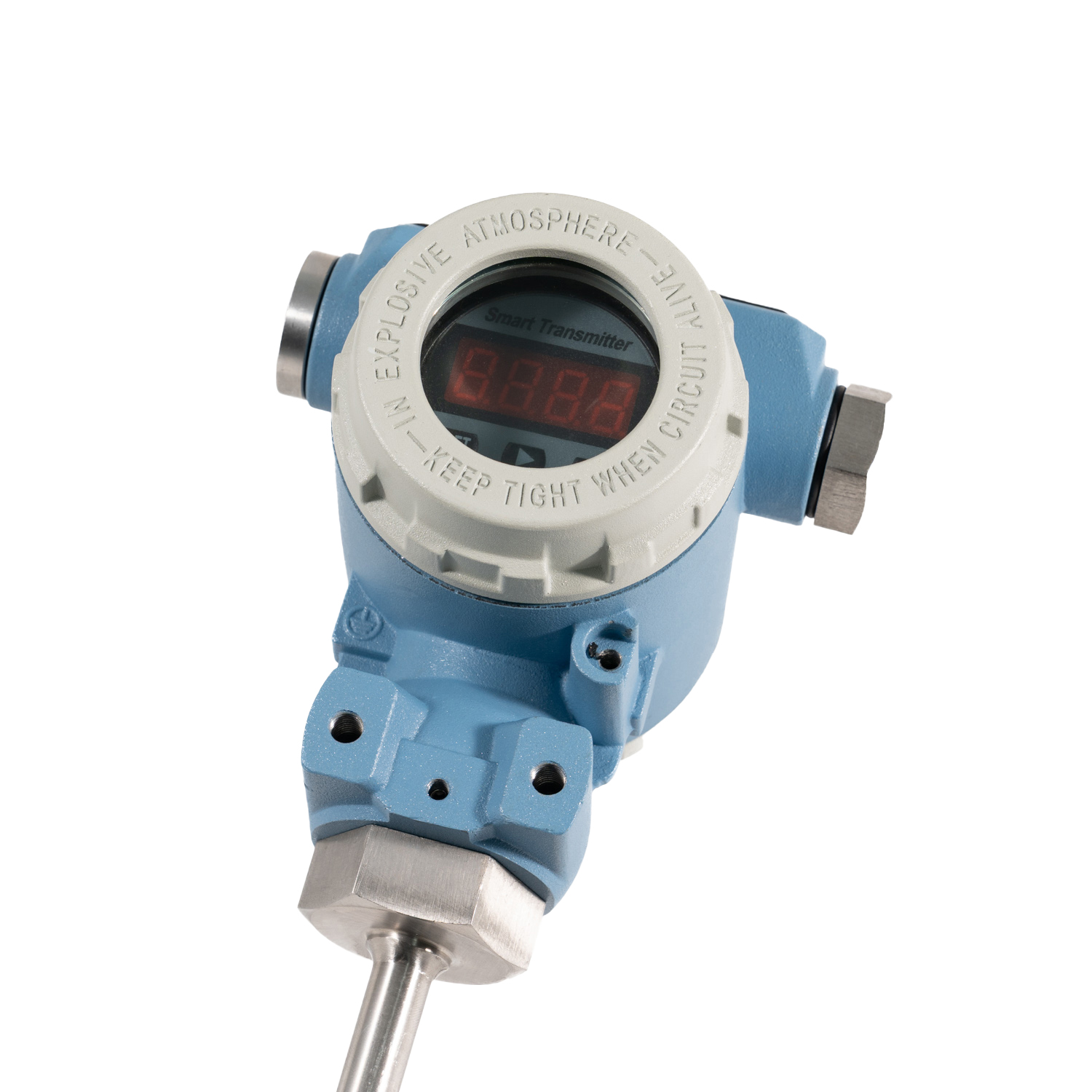

1. Display digitale a LED rosso
   Fornisce letture dirette della temperatura locale nel punto di installazione.

2. Sensore RTD Pt100 integrato
   Combina il rilevamento della temperatura e la conversione del segnale in un'unica unità compatta.

3. Uscita standard da 4–20 mA
   Supporta la connessione a PLC, DCS e sistemi di monitoraggio industriale compatibili.

4. Alimentazione a 24 VCC
   Utilizza un alimentatore CC industriale standard.

5. Costruzione antideflagrante
   omologata con protezione Ex db IIC T6 Gb per applicazioni specifiche in aree pericolose.

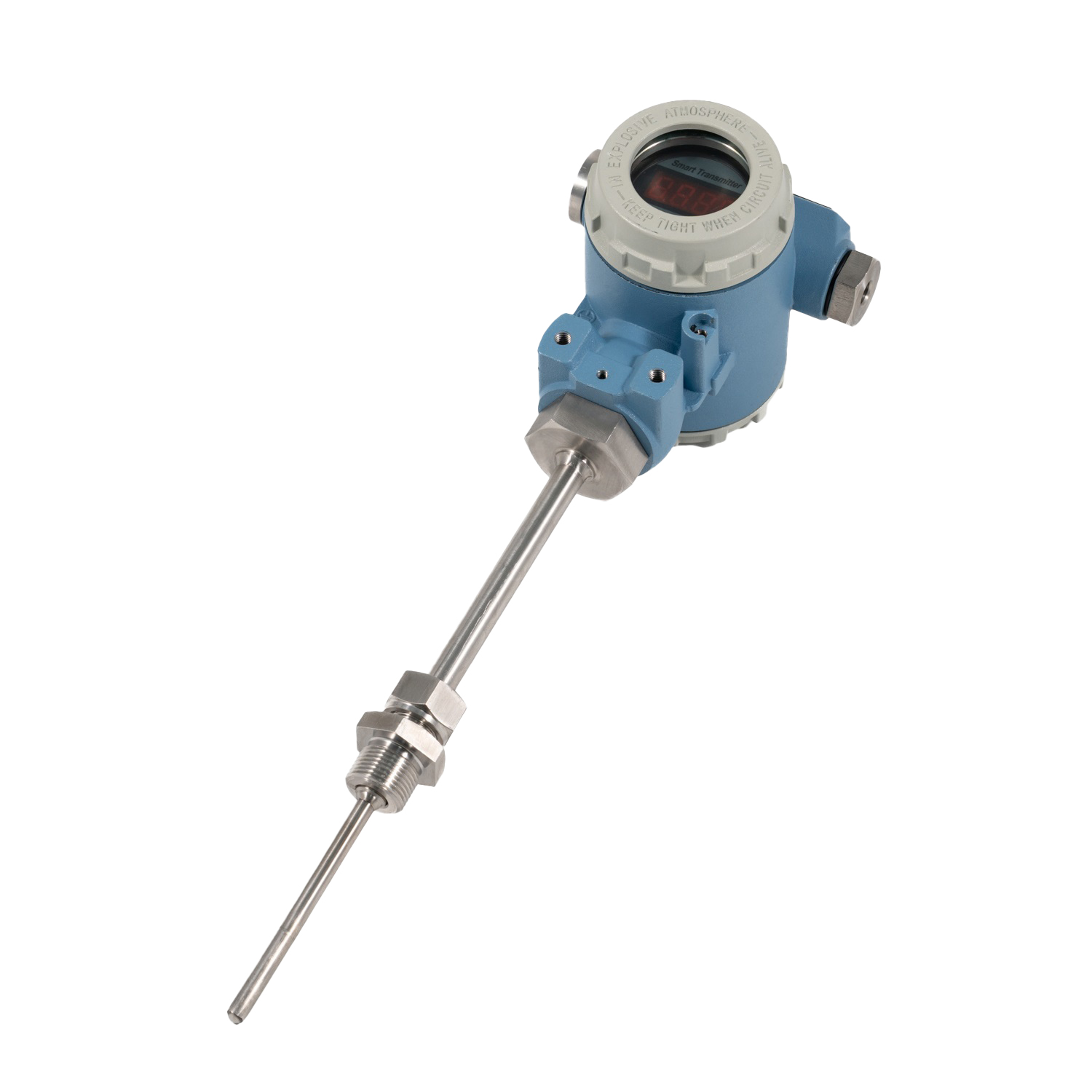

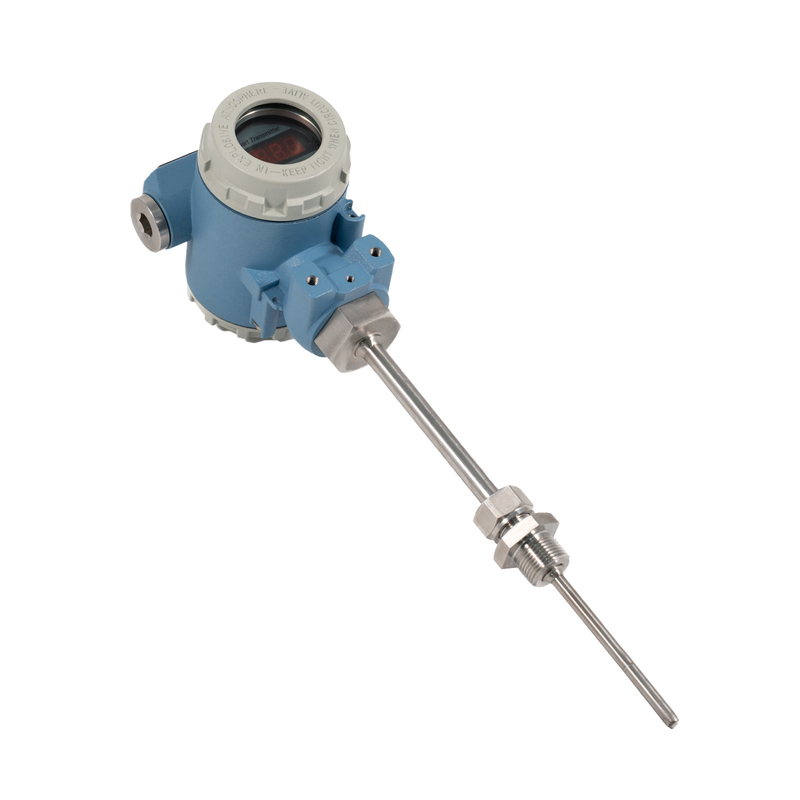

6. Raccordo filettato regolabile
   Il raccordo a compressione M20 × 1,5 supporta la regolazione della posizione di inserimento.

7. Tubo di protezione in acciaio inossidabile
   Il tubo di protezione SS304 elencato fornisce protezione meccanica per la sezione di rilevamento.

8. Sezione sensore ad isolamento minerale
   Utilizza una sezione sensore Pt100 con guaina MI da Ø6 mm.

Specifiche tecniche

Nota: le specifiche possono essere personalizzate in base alle esigenze del cliente.

Opzioni di configurazione

I seguenti elementi possono essere specificati in base ai requisiti del progetto:

• Campo di misura

• Configurazione cablaggio Pt100

• Dimensioni della sonda e del tubo di protezione

• Lunghezza di inserimento

• Configurazione della connessione filettata

• Requisiti di potenza e di uscita

• Classificazione obbligatoria delle aree pericolose

La configurazione finale dovrebbe corrispondere alle dimensioni di installazione, alle condizioni di processo e ai requisiti del sistema di controllo collegato.

Guida alla selezione

Per la selezione e il preventivo del prodotto, fornire:

1. Intervallo di misurazione: intervallo di temperatura richiesto e temperatura operativa normale.

2. Tipo di sensore: Pt100 RTD o altro tipo di sensore richiesto.

3. Segnale di uscita: standard 4–20 mA o un'altra uscita specificata.

4. Alimentazione: tensione di alimentazione richiesta.

5. Display: display locale a LED rosso.

6. Lunghezza di inserimento: profondità di inserimento della sonda richiesta.

7. Connessione al processo: tipo e dimensione della filettatura.

8. Tubo di protezione: materiale, diametro e lunghezza richiesti.

9. Requisiti per aree pericolose: classificazione e certificazione antideflagranti richieste.

10. Quantità: quantità dell'ordine richiesta.

Domande frequenti

Q1: Che tipo di sensore utilizza questo trasmettitore?
Utilizza un sensore RTD Pt100.

Q2: ha un display locale?
SÌ. Ha un display digitale a LED rosso per letture della temperatura in loco.

Q3: Quale segnale di uscita fornisce?
La configurazione standard elencata fornisce un'uscita da 4–20 mA a due fili.

Q4: Qual è l'alimentazione?
La configurazione elencata utilizza 24 V CC.

Q5: È possibile regolare la lunghezza di inserimento?
SÌ. Il raccordo a compressione filettato supporta la regolazione della posizione di inserimento. Il campo di regolazione richiesto deve essere specificato al momento dell'ordine.

Q6: Qual è il materiale del tubo di protezione?
Il tubo di protezione elencato è realizzato in acciaio inossidabile SS304.

Q7: Questo modello è adatto per aree pericolose?
È elencato con una configurazione antideflagrante Ex db IIC T6 Gb. Selezionare lo strumento in base alla classificazione dell'area pericolosa del sito e ai requisiti di certificazione applicabili.

Q8: le specifiche possono essere personalizzate?
SÌ. È possibile specificare il campo di misura, le dimensioni della sonda, la profondità di inserimento e i requisiti di connessione per il progetto.

Richiedi un preventivo

Si prega di fornire le seguenti informazioni:

• Campo di misura richiesto

• Configurazione cablaggio Pt100

• Segnale di uscita e alimentazione

• Diametro della sonda e lunghezza di inserimento

• Tipo e dimensione della connessione al processo

• Materiale del tubo di protezione

• Classificazione delle aree pericolose

• Quantità richiesta

JIECHUANG fornisce strumenti di misurazione della temperatura industriale per applicazioni di monitoraggio e automazione dei processi. Contattaci con le tue esigenze per la selezione e il preventivo del prodotto.
