고온 단일 플랜지 압력 트랜스미터, 정확도 0.075%의 4-20 MA/HART 출력

제품 설명

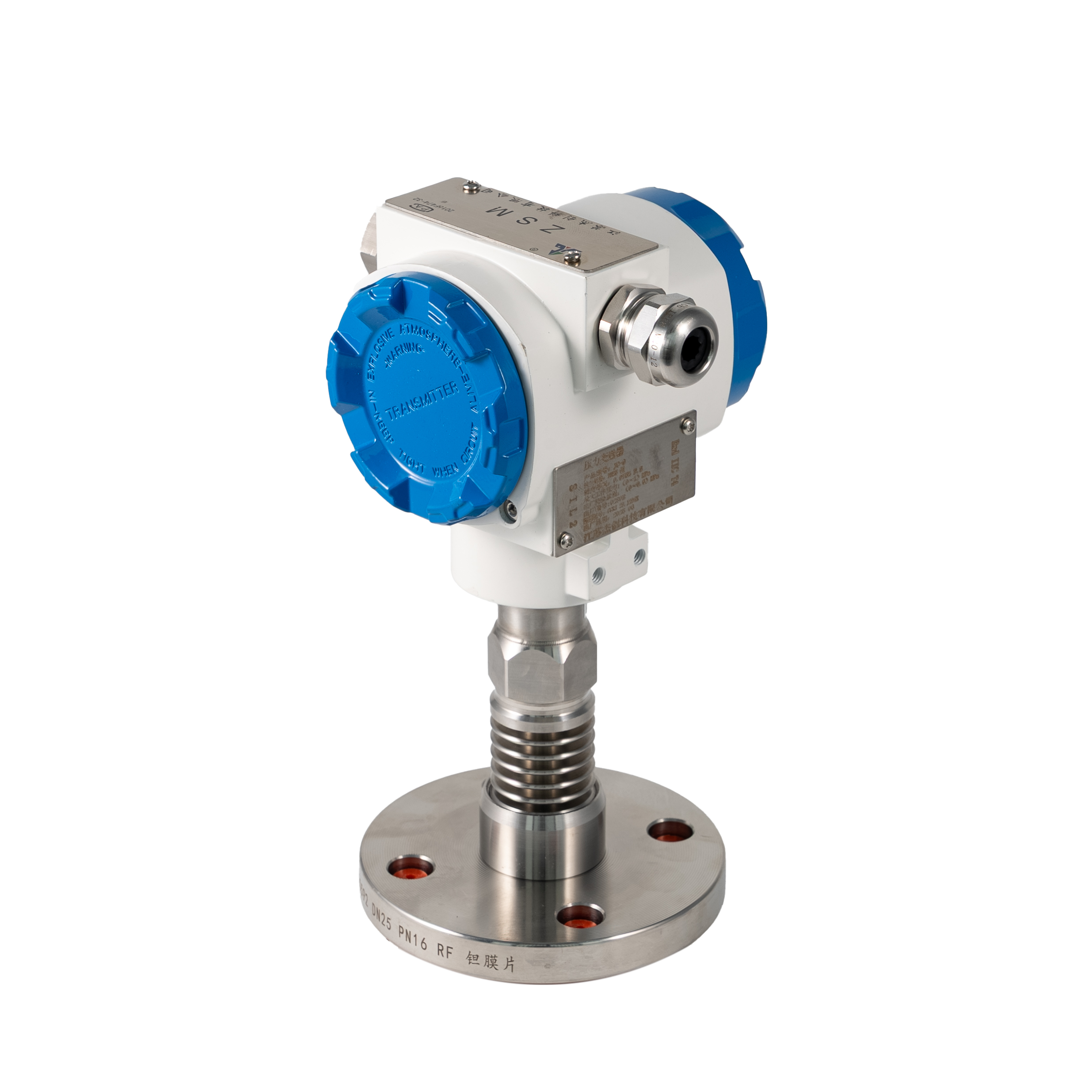

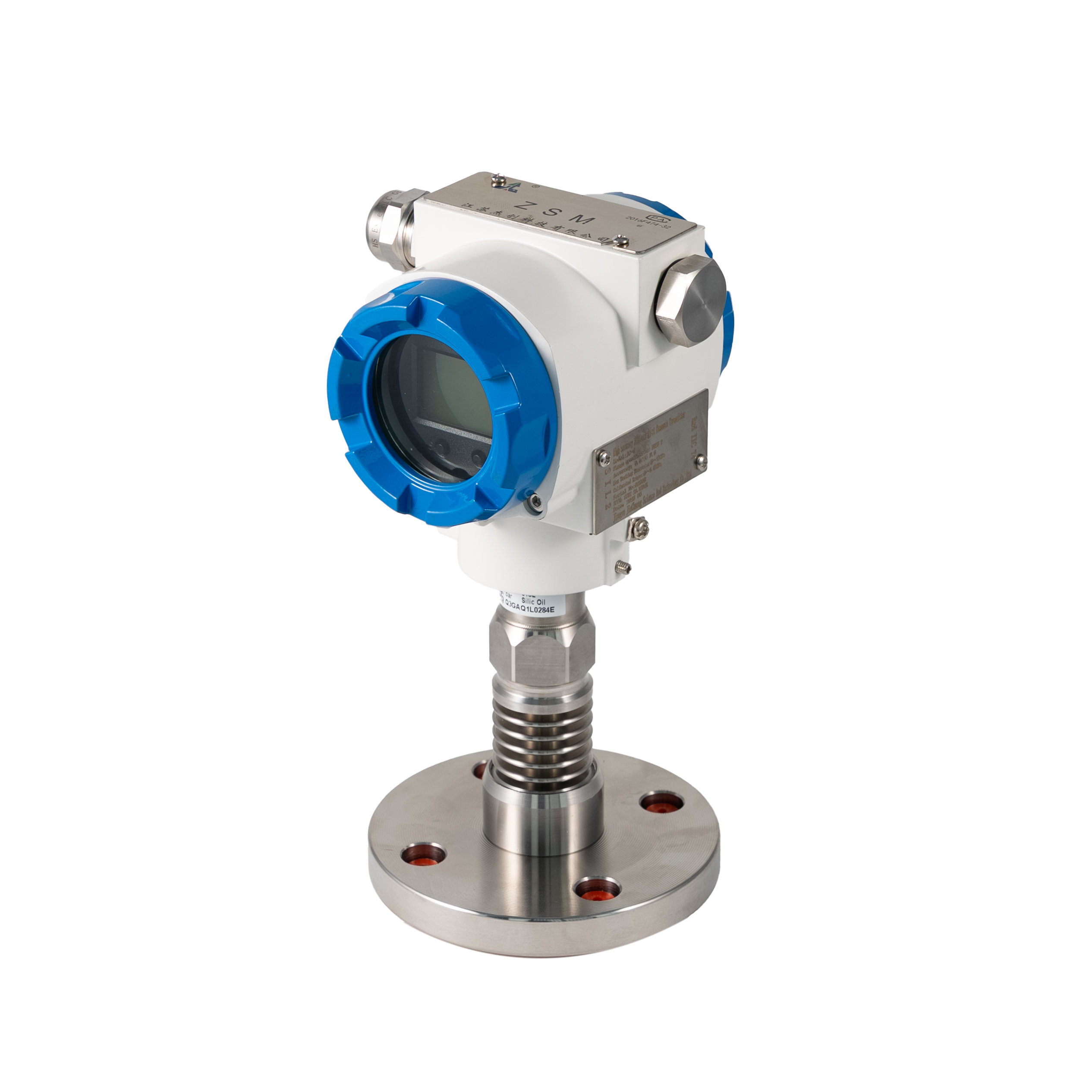

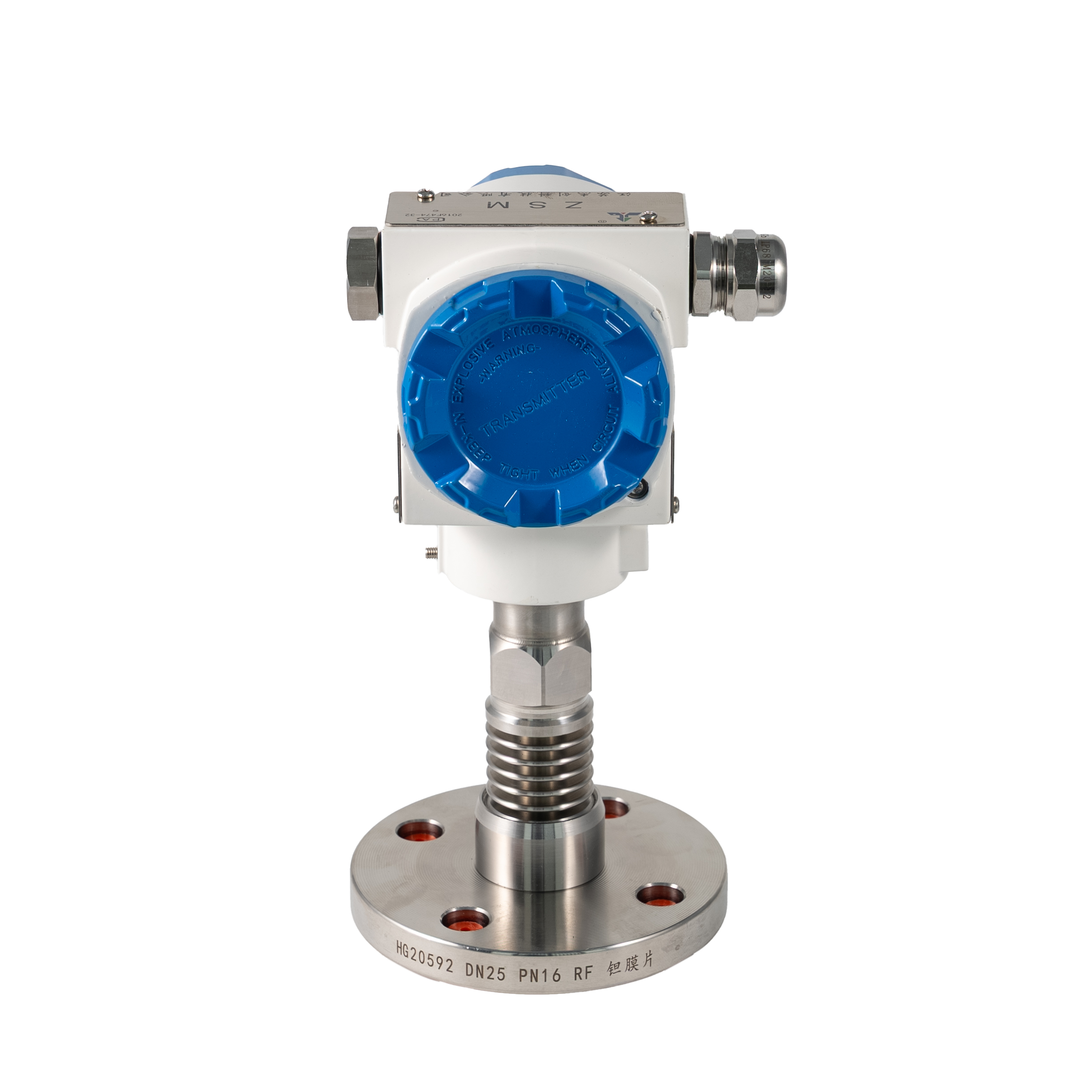

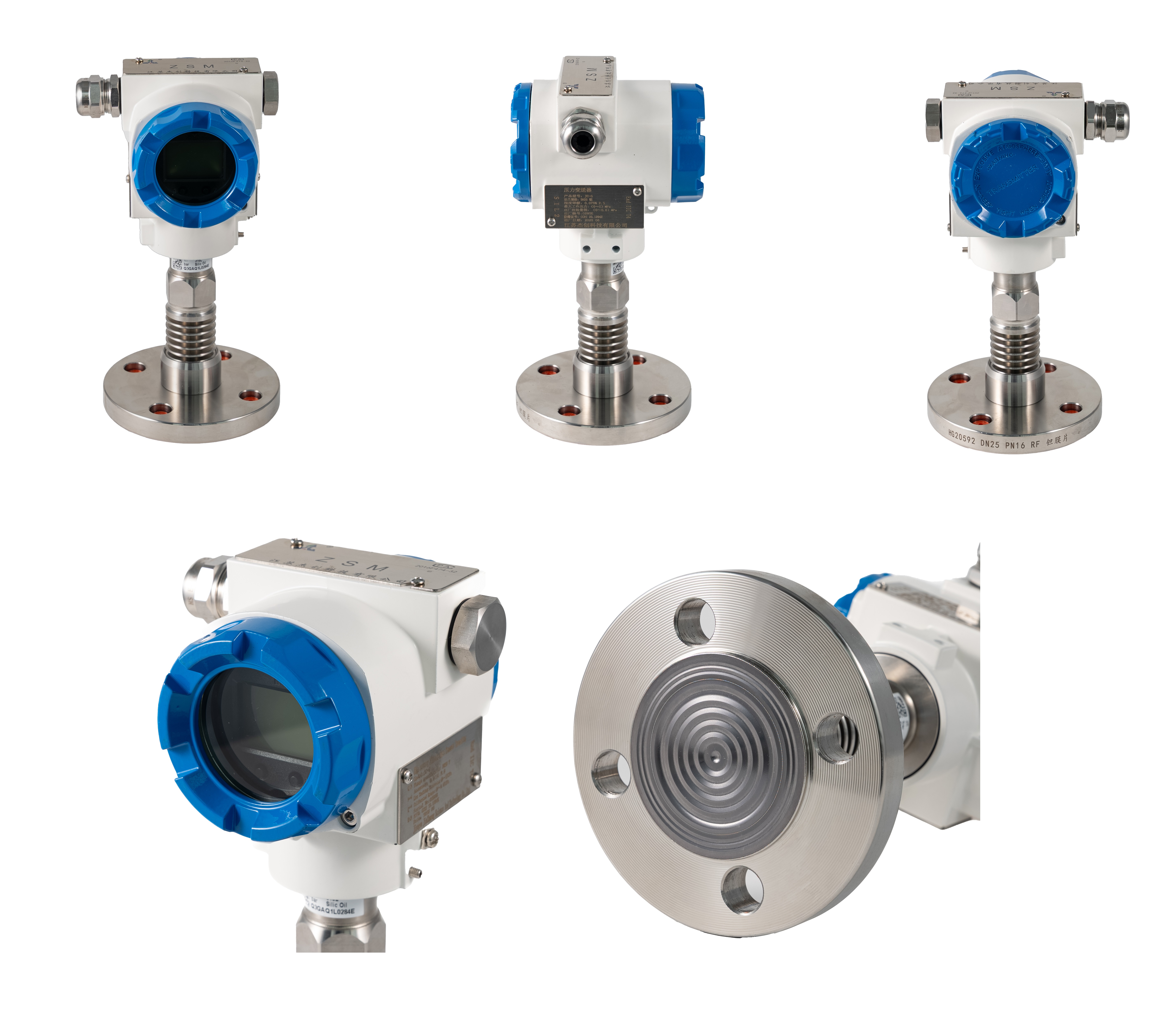

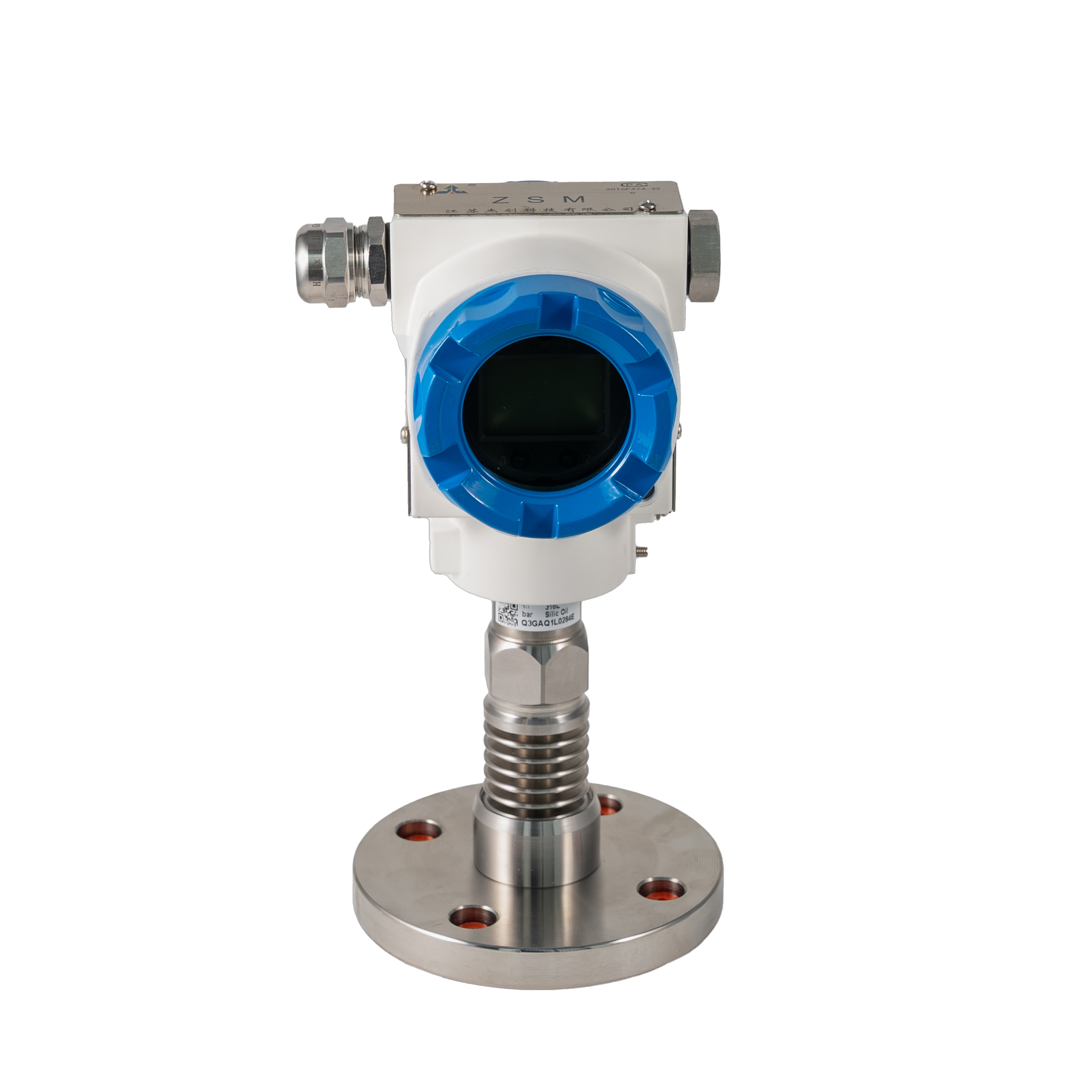

고온 단일 플랜지 압력 트랜스미터

제품개요

트랜스미터는 압력 신호를 표준 4-20mA DC 출력(옵션 HART 디지털 통신 포함)으로 변환하고 고정밀 센서와 방폭 하우징을 갖추고 있습니다.

● 석유/석유화학/화학 산업:

정확한 유량 측정 및 제어를 제공하기 위해 스로틀링 장치와 쌍을 이룹니다.

파이프라인과 저장 탱크의 압력과 액체 레벨을 정확하게 측정합니다.

● 발전소/도시가스/기타 공공시설:

압력, 유량, 액체 레벨 측정에서 높은 안정성과 높은 정확도가 요구되는 환경에 적합합니다.

● 펄프 및 제지 산업:

화학적 및 부식성 액체에 대한 내성이 필요한 환경에서 압력, 유량 및 액체 레벨을 측정하는 데 이상적입니다.

● 철강/비철금속/도자기:

높은 안정성과 높은 정확도가 요구되는 응용 분야에서 노 압력 및 부압 측정에 적합합니다.

● 기계 장비/조선:

압력, 유량, 액위 표시 등을 엄격하게 제어하여 안정적인 측정이 필요한 환경에서 사용됩니다.

기술적인 매개변수

매개변수	표준 및 맞춤형 사양
제품 유형	고온 단일 플랜지 압력 트랜스미터
측정 범위	-100kPa~0kPa, 0~10kPa 0~100MPa까지
정확도 등급	±0.075%FS, ±0.1%FS, ±0.25%FS
출력 신호	4-20mA DC(2선); 옵션 HART/Modbus
전원공급장치	12~36V DC(정격 24V DC)
프로세스 연결	DN25, DN50, DN80, DN100; PN16, PN40, Class150, Class300(맞춤형 플랜지 사용 가능)

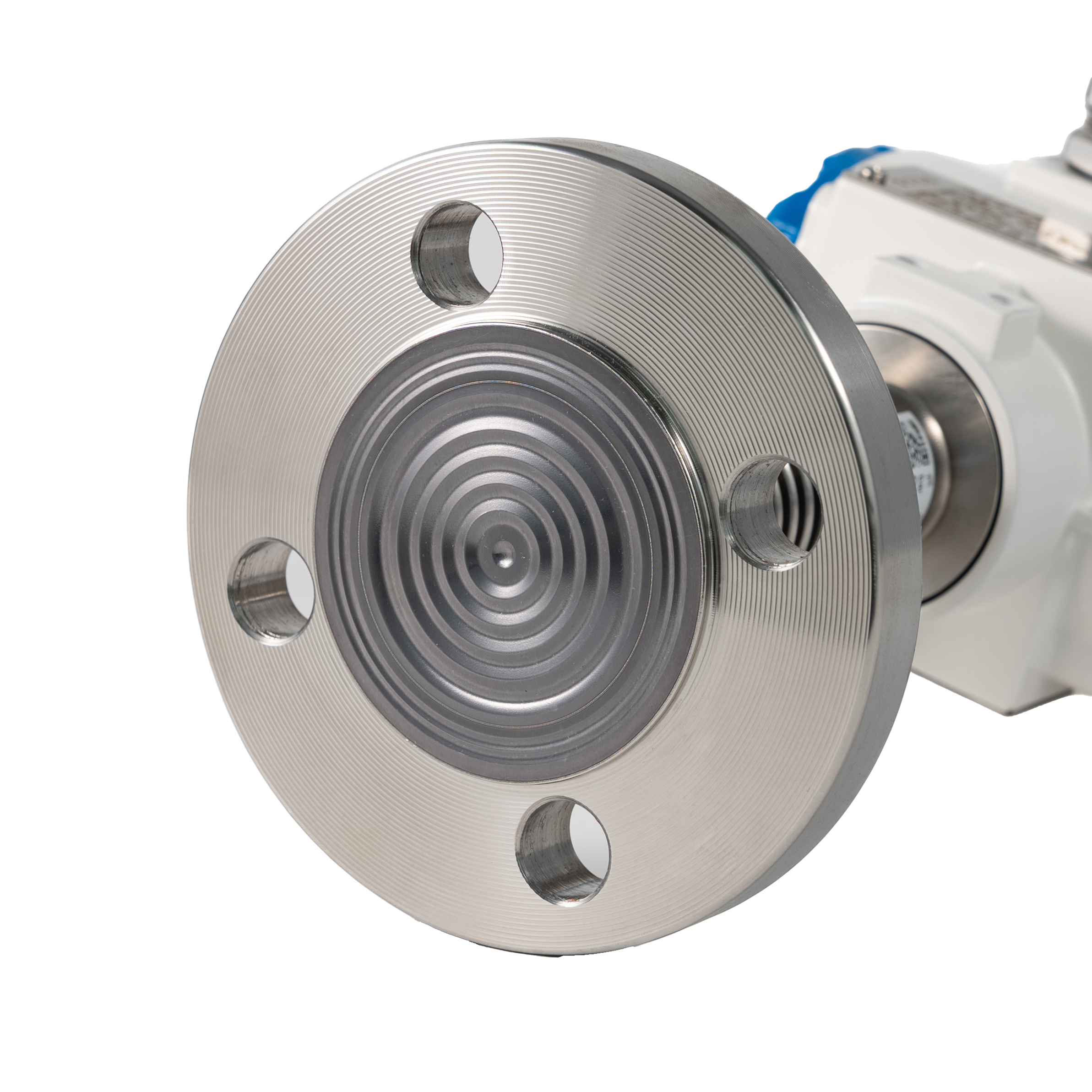

다이어프램 재질	316L 스테인레스 스틸; Hastelloy C, Monel, 탄탈럼 옵션
접액부 재질	316L 스테인레스 스틸(304/316L 옵션)
공정 매체 온도	-40℃ ~ +400℃ (다이어프램 및 방열판에 따라 다름)
주변 온도	-40℃ ~ +85℃
방폭등급	Ex ia IIC T6 Ga, Ex d IIB T6 Gb
보호 등급	IP65, IP67
하우징 재질	부식 방지 코팅이 된 다이캐스트 알루미늄 합금

참고: 모든 매개변수는 필요에 따라 사용자 정의할 수 있습니다.

제품 개요 표
모델	JC-G-DR 마이크로 차압 트랜스미터 JC-G-DP 차압 트랜스미터	JC-G-CP 직접 장착형 압력 트랜스미터 JC-G-PA 절대압력 트랜스미터	JC-GL/H/T/J 시리즈 플랜지 장착형 압력 트랜스미터
	클램프 온 타입	직접 장착형	플랜지 마운트 유형
프로세스 연결	1/4NPT 내부 스레드 1/2NPT 내부 스레드 M20*1.5 외부 스레드	G1/2 외부 스레드 1/2NPT 내부 스레드 1/2NPT 외부 스레드 M20*1.5 외부 스레드	사용자 지정 플랜지 설치
범위	S1: -1 ~ 1kPa S2: -6 ~ 6kPa M1: -40 ~ 40kPa M2: -100 ~ 100kPa M3: -200 ~ 200kPa M4: -400 ~ 400kPa L1: -4 ~ 4MPa L2: -40 ~ 40MPa	M1: 0~40kPa M2: 0 ~ 100kPa M4: 0 ~ 400kPa L1: 0~4MPa L2: 0~40MPa	M1: 0~40kPa M2: 0 ~ 100kPa M4: 0 ~ 400kPa L1: 0~4MPa L2: 0~40MPa
젖은 재료:	l SUS316L l 하스텔로이 합금 C-276 탄탈룸 l SUS316L 금도금	l SUS316L l 하스텔로이 합금 C-276 탄탈룸 l SUS316L 금도금	l SUS316L l 하스텔로이 합금 C-276 탄탈룸 l SUS316L 금도금
정확성	0.075%FS	0.075%FS	0.075%FS
인감 링	l 불소고무 l 니트릴 고무 l 폴리테트라플루오로에틸렌(PTFE)	--	--
채우는 액체	l 실리콘 오일 l 불소 오일 l 식물성 기름	l 실리콘 오일 l 불소유 l 식물성 기름	l 실리콘 오일 l 불소유 l 식물성 기름
