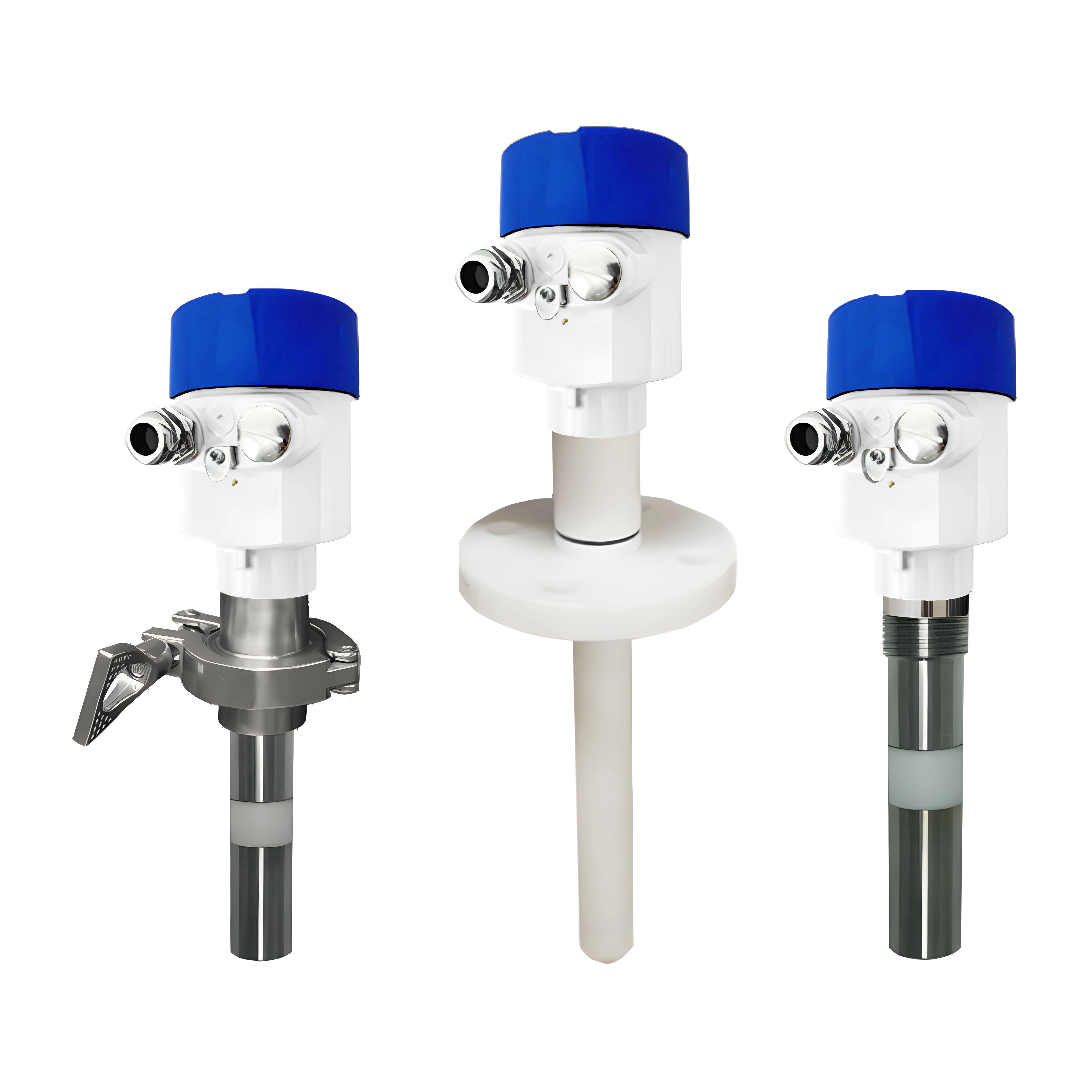

RF Kapasite Seviyesi Anahtarı
Çalışma Prensibi
RF Kapasitans Anahtarı, RF kapasitansının değişimine göre çalışan, sıvı seviye kontrolü veya malzeme tespiti için kullanılan bir cihazdır. Tipik olarak anahtar, aralarında bir kapasitans oluşturan bir verici elektrot ve bir alıcı elektrottan oluşur.
Çalışma sırasında RF Kapasitans Anahtarı, verici elektrota belirli bir frekansta RF sinyalleri uygular ve bu sinyal daha sonra sıvı veya katı malzemeden geçerek alıcı elektrota yayılır. Ortamın dielektrik sabiti (yani bağıl geçirgenlik) değiştiğinde kapasitans değeri de değişir. Normalde sensörle hiçbir malzeme temas etmediğinde, alıcı elektrotlar arasındaki kapasitans küçüktür; ancak sıvı seviyesi yükseldikçe veya malzeme sensöre temas ettikçe ortamın dielektrik sabiti artarak kapasitansın artmasına neden olur.
RF Kapasitans Anahtarı, alıcı elektrotlar arasındaki kapasitans değişimini ölçerek ortamın varlığını veya sıvının seviyesini tespit edebilir. Kapasitans değeri önceden belirlenmiş bir eşiğe ulaştığında anahtar, alarm cihazlarını, vanaları veya diğer ekipmanı kontrol etmek için kullanılabilen ilgili sinyal çıkışını tetikler.
Ürün Avantajları
1.
Su, kanalizasyon ve bulamaç gibi sıvıları hassas bir şekilde ölçebilir, bu da onu özellikle yüksek derecede korozif ortamlar için uygun kılar.
2.
Dinamik dengeleme işleviyle çevresel değişikliklere ve malzeme birikme durumlarına uyum sağlayabilir.
3.
Sensör, ek elektrot ihtiyacını ortadan kaldıran yerleşik yardımcı elektrotlara sahiptir.
4.
Çalıştırılması basittir; yalnızca hassasiyet ve gecikme filtreleme ayarları gerektirir.
5.
Üst ve alt limit alarm modları esnektir ve bağımsız olarak ayarlanabilir.
6.
Doğrudan alarm cihazlarını çalıştırabilen yüksek performanslı röleler kullanır.
7.
Algılama kısmı, darbeye, yüksek sıcaklıklara ve korozyona karşı direnç sağlayan, hareketli parça içermeyen politetrafloroetilen kullanır.
Teknik Parametreler
l
Ürün Adı: RF Kapasitans Anahtarı
l
Ürün Serisi: JC-66K
l
Prob Malzemesi: PTFE, 304
l
İletişim: Tek noktalı, Çok noktalı
l
Güç Kaynağı: 24VDC, 220VAC
l
Zaman Gecikmesi: 030s
l
Proses Sıcaklığı: -40+200 ° C
l
Proses Basıncı: -0.1~10MPa
l
Arıza Alarmı: Üst limit, Alt limit
l
Elektrik Arayüzü: M20 ×1.5
l
Proses Bağlantısı: Dişli, Flanş (isteğe bağlı)
l
Koruma Seviyesi: IP67
l
Patlamaya Dayanıklı Seviye: Exd II CT6 Gb
