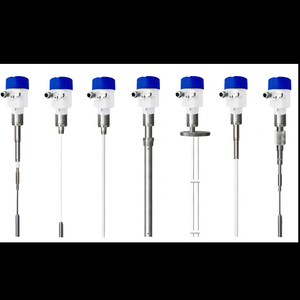

Interruttore di livello della capacità RF
Principio di funzionamento
L'interruttore di capacità RF è un dispositivo utilizzato per il controllo del livello di liquidi o il rilevamento di materiali, che funziona in base alla variazione della capacità RF. Tipicamente, l'interruttore è costituito da un elettrodo trasmittente e un elettrodo ricevente, che formano una capacità tra di loro.
Durante il funzionamento, l'interruttore di capacità RF applica segnali RF a una determinata frequenza all'elettrodo trasmittente, che poi passa attraverso il materiale liquido o solido e si propaga all'elettrodo ricevente. Quando la costante dielettrica del mezzo (cioè la permettività relativa) cambia, cambia anche il valore della capacità. Normalmente, quando nessun materiale è in contatto con il sensore, la capacità tra gli elettrodi riceventi è piccola; tuttavia, quando il livello del liquido aumenta o il materiale entra in contatto con il sensore, la costante dielettrica del mezzo aumenta, portando ad un aumento della capacità.
Misurando la variazione di capacità tra gli elettrodi riceventi, l'interruttore di capacità RF può rilevare la presenza del mezzo o il livello del liquido. Quando il valore della capacità raggiunge una soglia preimpostata, l'interruttore attiva l'uscita del segnale corrispondente, che può essere utilizzata per controllare dispositivi di allarme, valvole o altre apparecchiature.
Vantaggi del prodotto
1.
Può misurare con precisione liquidi come acqua, liquami e liquami, rendendolo particolarmente adatto per fluidi altamente corrosivi.
2.
Grazie alla funzionalità di compensazione dinamica, può adattarsi ai cambiamenti ambientali e alle situazioni di accumulo di materiale.
3.
Il sensore è dotato di elettrodi ausiliari integrati, eliminando la necessità di elettrodi aggiuntivi.
4.
Il funzionamento è semplice e richiede solo la regolazione della sensibilità e del filtraggio del ritardo.
5.
Le modalità di allarme del limite superiore e inferiore sono flessibili e possono essere impostate in modo indipendente.
6.
Utilizza relè ad alte prestazioni, in grado di pilotare direttamente dispositivi di allarme.
7.
La parte di rilevamento utilizza politetrafluoroetilene, senza parti mobili, che garantisce resistenza agli urti, alle alte temperature e alla corrosione.
Parametri tecnici
l
Nome prodotto: interruttore di capacità RF
l
Serie di prodotti: JC-66K
l
Materiale sonda: PTFE, 304
l
Contatto: punto singolo, multipunto
l
Alimentazione: 24 V CC, 220 V CA
l
Ritardo: 030 s
l
Temperatura di processo: -40+200 ° C
l
Pressione di processo: -0,1 ~ 10 MPa
l
Allarme guasto: limite superiore, limite inferiore
lInterfaccia
elettrica: M20 ×1.5
l
Connessione al processo: filettatura, flangia (opzionale)
lLivello
di protezione: IP67
l
Livello antideflagrante: Exd II CT6 Gb
