Переключатель уровня РЧ-емкости
Принцип работы
Радиочастотный переключатель емкости — это устройство, используемое для контроля уровня жидкости или обнаружения материалов, работающее на основе изменения радиочастотной емкости. Обычно переключатель состоит из передающего электрода и приемного электрода, образующих между собой емкость.
Во время работы РЧ-переключатель емкости подает РЧ-сигналы определенной частоты на передающий электрод, которые затем проходят через жидкий или твердый материал и распространяются на приемный электрод. Когда диэлектрическая проницаемость среды (т. е. относительная диэлектрическая проницаемость) изменяется, изменяется и значение емкости. Обычно, когда никакой материал не контактирует с датчиком, емкость между приемными электродами мала; однако по мере повышения уровня жидкости или контакта материала с датчиком диэлектрическая проницаемость среды увеличивается, что приводит к увеличению емкости.

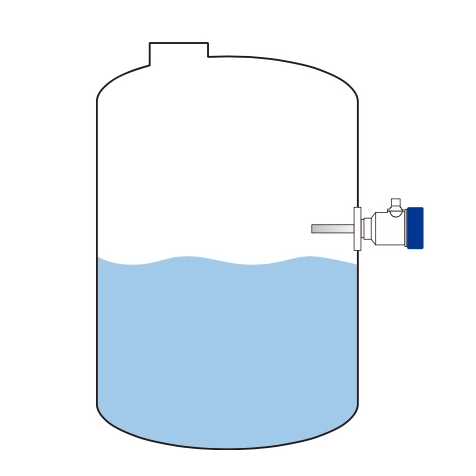

Измеряя изменение емкости между приемными электродами, радиочастотный переключатель емкости может обнаружить наличие среды или уровень жидкости. Когда значение емкости достигает заданного порога, переключатель запускает соответствующий выходной сигнал, который можно использовать для управления устройствами сигнализации, клапанами или другим оборудованием.
Преимущества продукта
1.
Он может точно измерять такие жидкости, как вода, сточные воды и шлам, что делает его особенно подходящим для работы с высокоагрессивными средами.
2.
Благодаря функции динамической компенсации он может адаптироваться к изменениям окружающей среды и ситуациям накопления материала.
3.
Датчик имеет встроенные вспомогательные электроды, что исключает необходимость использования дополнительных электродов.
4.
Операция проста и требует только настройки чувствительности и фильтрации задержки.
5.
Режимы сигнализации верхнего и нижнего пределов являются гибкими и могут устанавливаться независимо.
6.
В нем используются высокопроизводительные реле, способные напрямую управлять сигнальными устройствами.
7.
В детекторной части используется политетрафторэтилен без движущихся частей, что обеспечивает устойчивость к ударам, высоким температурам и коррозии.
Технические параметры
л

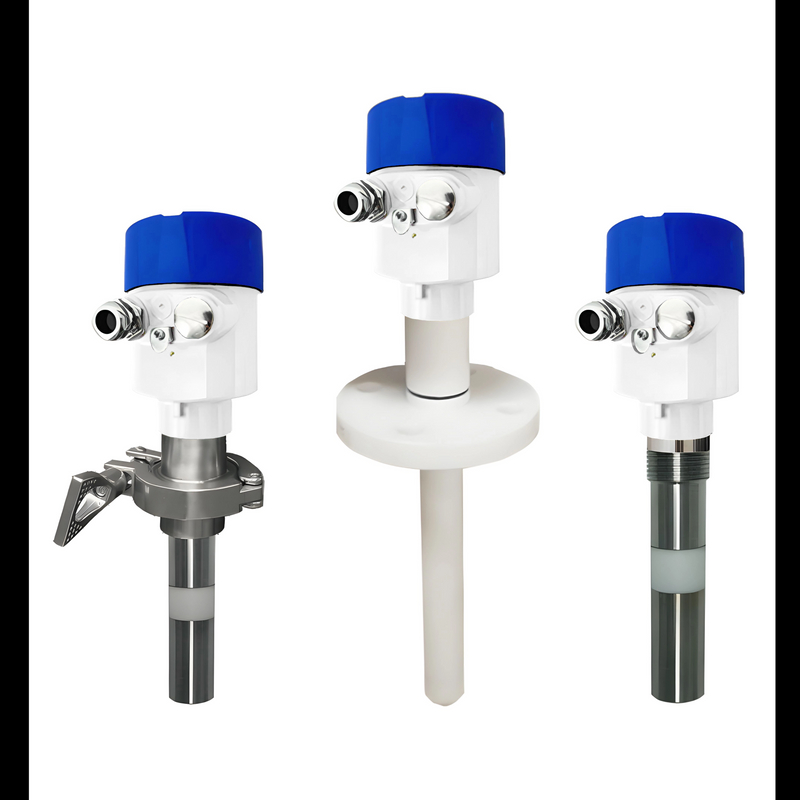

Название продукта: РЧ-переключатель емкости
лСерия
продукта: JC-66K
l
Материал зонда: ПТФЭ, 304.
l
Контакт: одноточечный, многоточечный
л
Источник питания: 24 В постоянного тока, 220 В переменного тока
l
Временная задержка: 030 с.
л
Температура процесса: -40+200 ° C
л
Давление процесса: -0,1~10 МПа
l
Сигнализация неисправности: верхний предел, нижний предел
л
Электрический интерфейс: M20 ×1.5
l
Технологическое соединение: резьба, фланец (опция)
л
Уровень защиты: IP67
l
Уровень взрывозащиты: Exd II CT6 Gb
