Genel Bakış
Kılıflı termokupllar esneklik, yüksek basınç direnci, hızlı termal tepki ve dayanıklılık gibi çok sayıda avantaj sunar. Endüstriyel montaj termokuplları gibi sıcaklık ölçüm sensörleri olarak hizmet ederler ve genellikle görüntüleme cihazları, kayıt cihazları ve elektronik kontrolörlerle birlikte kullanılırlar. Termokuplların montajında sıcaklık algılama elemanları olarak da kullanılabilirler.
Kılıflı termokupllar, çeşitli üretim süreçlerinde sıvılar, buhar, gazlar ve katı yüzeyler dahil olmak üzere çeşitli ortamlarda 0°C ila 800°C arasındaki sıcaklıkları doğrudan ölçebilir. Ayrıca Cr25Ni20, GH3030, GH3039, 3YC-52 gibi malzemelerden yapılmış dış koruyucu tüplerle donatılarak 1200°C'ye kadar sıcaklık ölçümü yapılabilir.
Sıcaklık Ölçüm Aralığı ve İzin Verilen Aralık |
|||||||
Termokupl Çeşitleri |
Kod |
Dizin |
Koruyucu Tüp OD (mm) |
Ortak Sıcaklık ( °C ) |
Maksimum Sıcaklık ( °C ) |
İzin Verilen Sapma( △ t) |
|
Aralık (°C) |
İzin Verilen Hata |
||||||
Platin Rodyum10 — Platin |
WRPK |
S |
≥∅3 |
1100 |
1200 |
0 ~ 1200 |
± 1.5OC veya ± 0,25%t |
Nikel-Kromim — Bakır-Nikel |
WREK |
e |
≥∅3 |
600 |
700 |
0 ~ 700 |
± 2.5OC veya ± 0,75%t |
Nikel-Kromim — Nikel-Silikon |
WRNK |
k |
≥∅3 |
800 |
900 |
0 ~ 900 |
± 2.5OC veya ± 0,75%t |
Bakır — Bakır-Nikel |
WRCK |
T |
≥∅3 |
350 |
400 |
-40 ~ ±350 |
± %0,75t |
Ütü — Bakır-Nikel |
WRFK |
J |
≥∅3 |
500 |
600 |
0 ~ 600 |
± 2.5OC veya ± 0,75%t |
not: t, ölçülen sıcaklığın mutlak değerini temsil eder. |
|||||||
l Termal Tepki Süresi
Termokupl çıkışının sıcaklıktaki bir adım değişikliğinin %50'sine ulaşması için gereken süre, termal tepki süresi olarak bilinir ve τ 0.5(saniye cinsinden) olarak gösterilir.
ısıl tepki süresi sIsıtmalı termokuplların aşağıdaki tabloda belirtilen değerleri aşmayacaktır.
Termal Tepki Süresi τ 0.5 (ler) |
Kılıflı |
Yalıtımlı |
Koruyucu Boru Çapı (mm) |
||
2.0 |
0.4 |
0.5 |
3.0 |
0.6 |
1.2 |
4.0 |
0.8 |
2.5 |
5.0 |
1.2 |
4.0 |
6.0 |
2.0 |
6.0 |
8.0 |
4.0 |
8.0 |
l Yalıtım Direnci
Ortam hava sıcaklığı 20±15°C ve bağıl nem %80'den fazla olmadığında, termokupl telleri ile izoleli Kılıflı termokuplların dış kılıfı arasındaki izolasyon direnci aşağıdaki tabloda belirtilen değerlere uygun olacaktır.
Koruyucu Boru Çapı (mm) |
Test Gerilimi ( VD.C ) |
Yalıtım Direnci (MΩ·m) |
0,5 ~ 1,5 |
50 ± 5 |
≥1000 |
> 1,5 |
500 ± 50 |
≥1000 |
l Dış Çapı ve Nominal Uzunluğu için Standart Özellikler Kılıflı Termokuplların
Dış Çap d mm |
||||
∅8 |
∅6 |
∅5 |
∅4 |
∅3 |
50 75 |
50 75 |
50 75 |
50 75 |
50 75 |
Not:
1. için kılıflı termokupllar Çapı ∅3 mm olan yalıtımlı nominal toplam uzunluk L, 10000 mm'yi aşmamalıdır.
2. için Kılıflı termokupllar Çapı d ≤ ∅5 mm olan ve su sıçramasına dayanıklı veya su geçirmez bağlantı kutuları ile donatılmış , termokuplun açıkta kalan kısmı kurulum sırasında sertliği artırmak, sabitlemeyi sağlamak ve titreşimden kaynaklanan sallanmayı önlemek ve böylece termokuplun hasar görmesini önlemek için ek braketler veya başka araçlarla desteklenmelidir.
3. kılıflı termokuplların siparişi için firmamıza danışılması gerekmektedir. ∅2 mm çapındaki
Çalışma Prensibi
Kılıflı Termokuplun çalışma prensibi, bir devre oluşturmak için farklı bileşimlerdeki iki iletkenin her iki ucundan kaynak yapılmasını içerir. Sıcaklığı doğrudan ölçen uca ölçüm ucu, terminal ucuna ise referans ucu adı verilir. Ölçüm ucu ile referans ucu arasında sıcaklık farkı olduğunda devrede bir termoelektrik akım üretilir. Bir görüntüleme cihazına bağlandığında cihaz, Kılıflı Termokupl tarafından üretilen termoelektrik potansiyelin karşılık gelen sıcaklık değerini gösterir.
Kılıflı Termokuplun termoelektrik potansiyeli, ölçüm ucundaki sıcaklıkla birlikte artar. Termoelektrik potansiyelin büyüklüğü sadece Kılıflı Termokupl iletkenlerinin malzemesine ve iki uç arasındaki sıcaklık farkına bağlıdır ve termoelektrik elemanların uzunluğundan ve çapından bağımsızdır.
Kılıflı Termokuplun yapısı iletkenler, yalıtımlı magnezyum oksit ve 1Cr18Ni9Ti paslanmaz çelikten yapılmış, birçok kez çekilmiş bir koruma tüpünden oluşur. Kılıflı Termokupl ürünleri esas olarak bağlantı kutusu, terminal blokları ve temel yapıyı oluşturan Kılıflı Termokuplun kendisinden oluşur ve çeşitli sabitleme cihazlarıyla desteklenir.
l Kılıflı Termokuplların Malzeme ve Yapısal Bileşimi
l Ölçüm Ucunun Yapısal Formları (Sıcak Uç)
l Sabit Tiplerin Kurulumu
Sabit cihazlar kullanıcı kurulumu içindir. Sabit cihazları olmayan ürünlerin yanı sıra, kılıflı termokupl sabit cihazları dört yapısal tipte gelir: sabit sıkıştırmalı bağlantı, ayarlanabilir sıkıştırmalı bağlantı, sabit sıkıştırma flanşı ve ayarlanabilir sıkıştırma flanşı. Sabit sıkıştırmalı bağlantı tek seferlik kullanıcı sabitlemesi içindir, ayarlanabilir sıkıştırmalı bağlantı ise kullanıcı tarafından birden fazla sabitlemeye olanak tanır.
l Sıkıştırma İpliği Bağlantısı
Kılıflı Termokupl Dış Çap d |
∅8 |
∅6 |
∅5 |
∅4 |
∅4 |
∅3 |
∅2 |
|
Sabit Parça Kod & Boyutları |
||||||||
M |
M16 × 1.5 |
M12×1,5 |
||||||
S |
22 |
19 |
||||||
Kılıflı Termokupl Dış Çap d |
∅8 |
∅6 |
∅5 |
∅4 |
∅4 |
∅3 |
∅2 |
|
Sabit Parça Kod & Boyutları |
||||||||
D |
∅60 |
∅50 |
||||||
D0 |
∅42 |
∅36 |
||||||
D1 |
∅24 |
∅20 |
||||||
S |
∅22 |
∅19 |
||||||
D0 |
∅9 |
∅7 |
||||||
l Kılıflı Termokupl Serbest Bağlantı (Terminal Kutusu) Formları

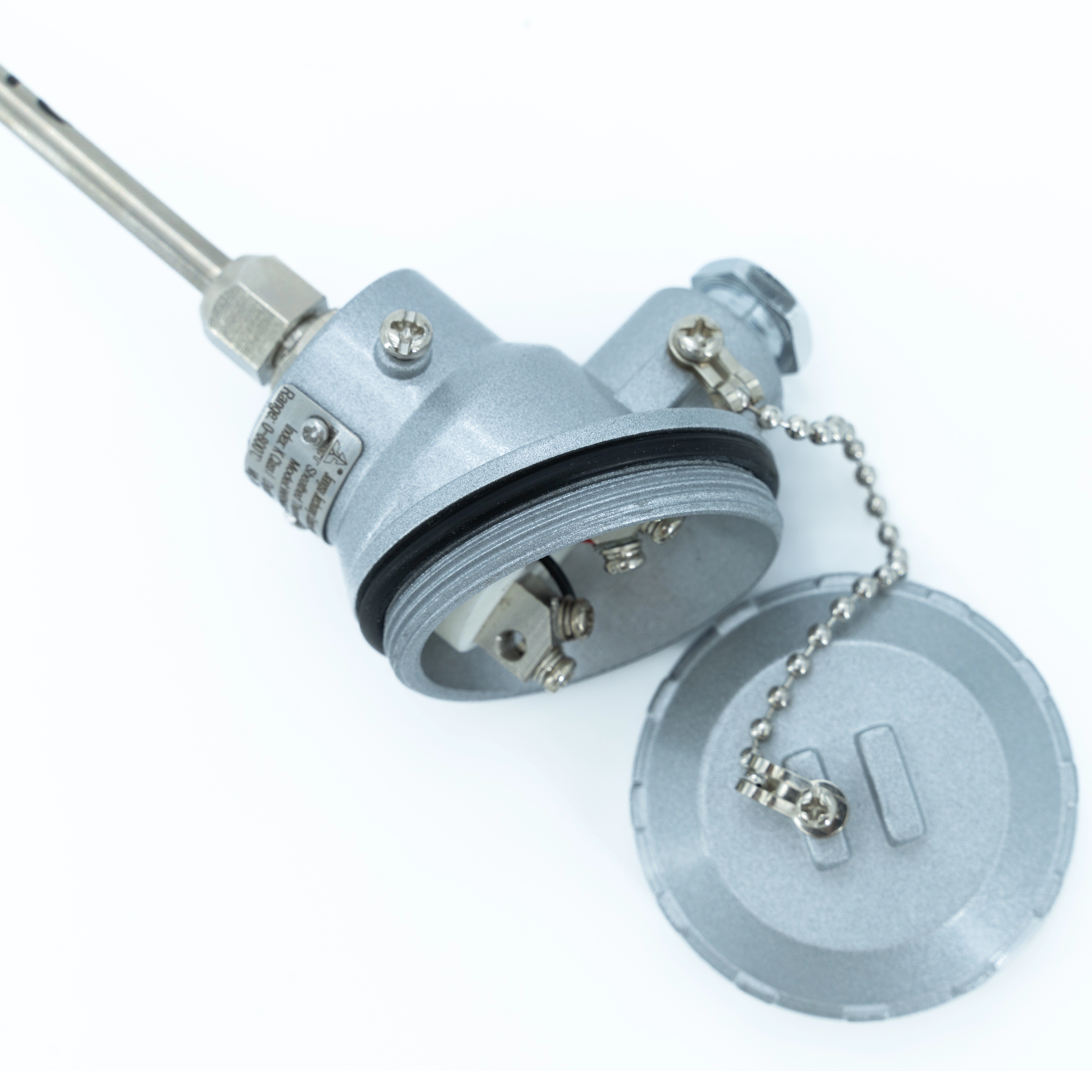

Bağlantı kutusu, termokuplun serbest bağlantısını ekran cihazlarına bağlamak için kullanılır. Şu anda basitleştirilmiş, su sıçramasına dayanıklı, su geçirmez, el tipi, küçük bağlantı kutusu, fişli ve dengeleme teli türleri dahil olmak üzere çeşitli yapısal formlar mevcuttur.
Basitleştirilmiş tip
Su geçirmez tip
El tipi
Küçük bağlantı kutusu tipi
