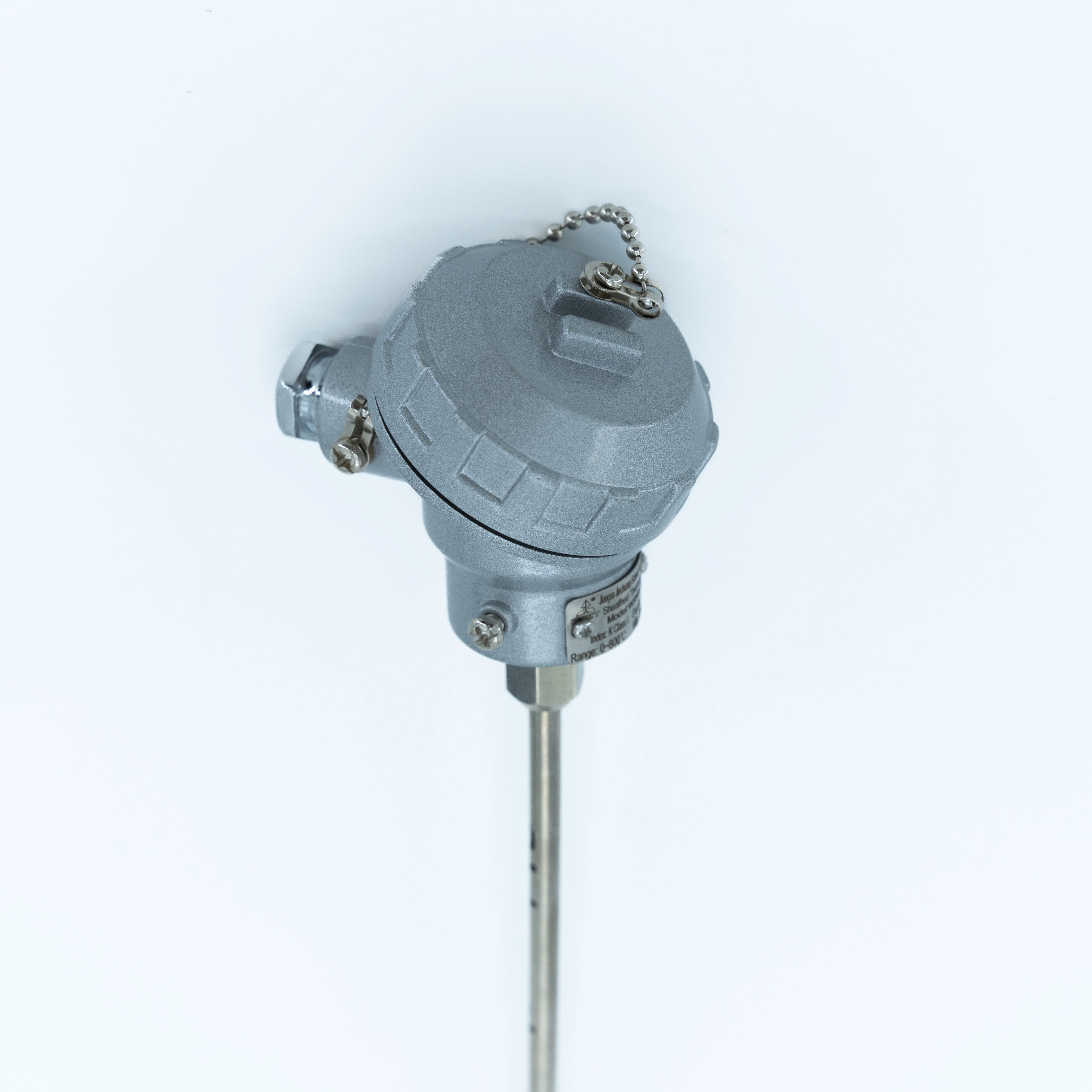

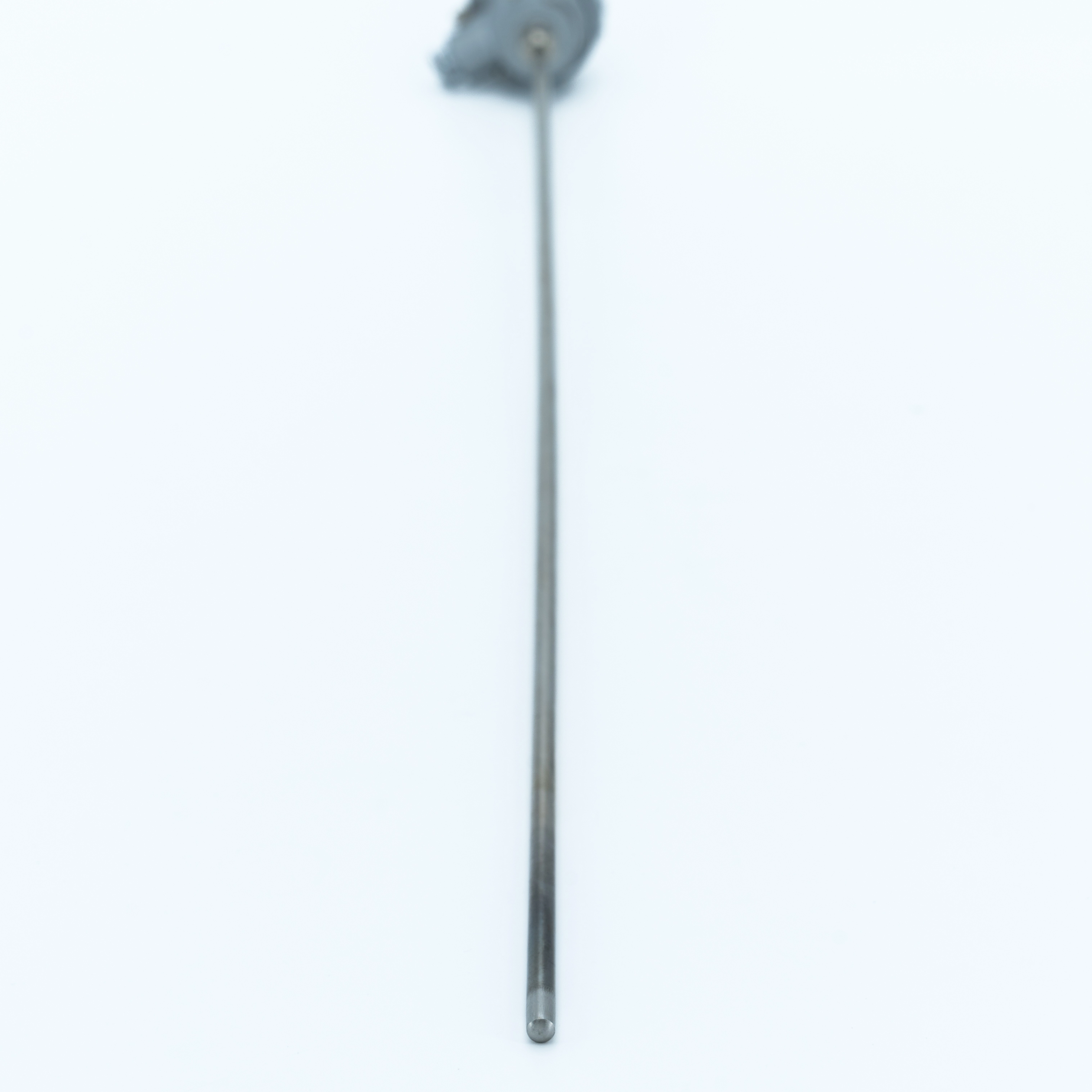

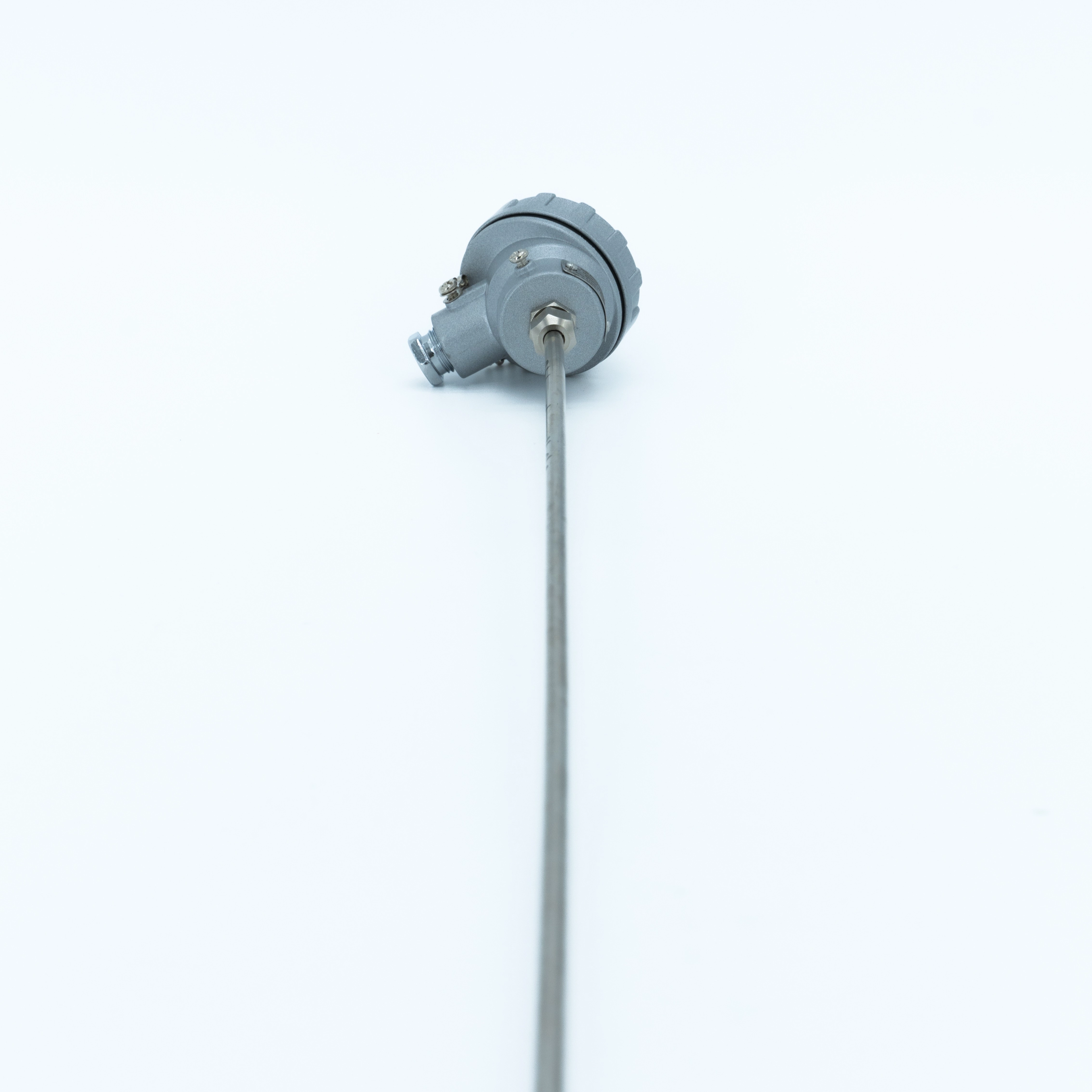

Panoramica
Le termocoppie rivestite offrono numerosi vantaggi come flessibilità, resistenza alle alte pressioni, risposta termica rapida e durata. Come le termocoppie per assemblaggi industriali, fungono da sensori di misurazione della temperatura e sono comunemente utilizzati con strumenti di visualizzazione, dispositivi di registrazione e controller elettronici. Possono anche essere utilizzati come elementi di rilevamento della temperatura per l'assemblaggio di termocoppie.
Le termocoppie inguainate possono misurare direttamente temperature comprese tra 0°C e 800°C in vari mezzi, inclusi liquidi, vapore, gas e superfici solide in vari processi produttivi. Inoltre, possono essere dotati di tubi protettivi esterni realizzati con materiali come Cr25Ni20, GH3030, GH3039 e 3YC-52, consentendo misurazioni di temperatura fino a 1200°C.
Intervallo di misurazione della temperatura e intervallo consentito |
|||||||
Tipi di termocoppie |
Codice |
Indice |
DE tubo protettivo (mm) |
Temp. comune ( ℃ ) |
Temperatura massima ( ℃ ) |
Deviazione consentita( △ t) |
|
Intervallo (°C) |
Errore consentito |
||||||
Platino rodio10 — Platino |
WRPK |
S |
≥∅3 |
1100 |
1200 |
0~1200 |
± 1.5℃ o ± 0,25%t |
Nichel-Cromo — Rame-Nichel |
WREK |
E |
≥∅3 |
600 |
700 |
0~700 |
± 2.5℃ o ± 0,75%t |
Nichel-Cromo — Nichel-Silicio |
WRNK |
K |
≥∅3 |
800 |
900 |
0~900 |
± 2.5℃ o ± 0,75%t |
Rame — Rame-Nichel |
WRCK |
T |
≥∅3 |
350 |
400 |
-40~ ±350 |
± 0,75%t |
Ferro — Rame-Nichel |
WRFK |
J |
≥∅3 |
500 |
600 |
0~600 |
± 2.5℃ o ± 0,75%t |
nota: t rappresenta il valore assoluto della temperatura misurata. |
|||||||
lTempo di risposta termica
Il tempo necessario affinché l'uscita della termocoppia raggiunga il 50% di una variazione graduale della temperatura è noto come tempo di risposta termica, indicato come τ 0.5(in secondi).
Il tempo di risposta termica delle termocoppie sriscaldate non deve superare i valori specificati nella tabella seguente.
Tempo di risposta termica τ 0.5 (s) |
Inguainato |
Isolato |
Diametro del tubo protettivo (mm) |
||
2.0 |
0.4 |
0.5 |
3.0 |
0.6 |
1.2 |
4.0 |
0.8 |
2.5 |
5.0 |
1.2 |
4.0 |
6.0 |
2.0 |
6.0 |
8.0 |
4.0 |
8.0 |
lResistenza di isolamento
Quando la temperatura dell'aria ambiente è 20±15°C e l'umidità relativa non è superiore all'80%, la resistenza di isolamento tra i fili della termocoppia e la guaina esterna delle termocoppie con guaina isolata deve essere conforme ai valori specificati nella tabella seguente.
Diametro del tubo protettivo (mm) |
Tensione di prova ( VCC ) |
Resistenza di isolamento (MΩ·m) |
0,5 ~ 1,5 |
50 ± 5 |
≥1000 |
> 1,5 |
500 ± 50 |
≥1000 |
l Specifiche standard per diametro esterno e lunghezza nominale delle rivestite termocoppie
Esterno dmmDiametro |
||||
∅8 |
∅6 |
∅5 |
∅4 |
∅3 |
50 75 |
50 75 |
50 75 |
50 75 |
50 75 |
Nota:
1. Per le termocoppie con guaina isolata con diametro di ∅3 mm, la lunghezza totale nominale L non deve superare 10000 mm.
2. Per le termocoppie inguainate con diametro d ≤ ∅5 mm e dotate di scatole di giunzione antispruzzo o impermeabili, la parte esposta della termocoppia deve essere supportata con staffe aggiuntive o altri mezzi durante l'installazione per aumentare la rigidità, garantire il fissaggio e prevenire oscillazioni causate dalle vibrazioni, evitando così danni alla termocoppia.
3. le termocoppie rivestite con un diametro di ∅2 mm richiedono la consultazione con la nostra azienda per l'ordinazione.
Principio di funzionamento
Il principio di funzionamento di una termocoppia inguainata prevede la saldatura di due conduttori di diversa composizione su entrambe le estremità per formare un circuito. L'estremità che misura direttamente la temperatura è chiamata estremità di misurazione, mentre l'estremità terminale è chiamata estremità di riferimento. Quando c'è una differenza di temperatura tra l'estremità di misurazione e l'estremità di riferimento, nel circuito viene generata una corrente termoelettrica. Quando collegato ad uno strumento visualizzatore, lo strumento indica il corrispondente valore di temperatura del potenziale termoelettrico generato dalla Termocoppia Inguainata.
Il potenziale termoelettrico della termocoppia rivestita aumenta con la temperatura all'estremità di misurazione. L'entità del potenziale termoelettrico dipende solo dal materiale dei conduttori della termocoppia rivestita e dalla differenza di temperatura tra le due estremità, ed è indipendente dalla lunghezza e dal diametro degli elementi termoelettrici.
La struttura di una termocoppia rivestita è costituita da conduttori, ossido di magnesio isolato e un tubo di protezione in acciaio inossidabile 1Cr18Ni9Ti, che viene trafilato più volte. I prodotti per termocoppia inguainata sono costituiti principalmente da una scatola di giunzione, morsettiere e la stessa termocoppia inguainata, che costituisce la struttura di base e sono integrati con vari dispositivi di fissaggio.
l Materiale e composizione strutturale delle termocoppie inguainate
l Forme strutturali dell'estremità di misurazione (Hot End)
l Installazione di tipi fissi
I dispositivi fissi sono destinati all'installazione da parte dell'utente. Oltre ai prodotti senza dispositivi fissi, i dispositivi fissi per termocoppia con guaina sono disponibili in quattro tipi strutturali: raccordo a compressione fisso, raccordo a compressione regolabile, flangia di compressione fissa e flangia di compressione regolabile. Il raccordo a compressione fisso è destinato al fissaggio da parte di un singolo utente, mentre il raccordo a compressione regolabile consente fissaggi multipli da parte dell'utente.
l Raccordo filettato a compressione
inguainata Termocoppia Diametro esterno d |
∅8 |
∅6 |
∅5 |
∅4 |
∅4 |
∅3 |
∅2 |
|
fissa Parte Codice & Dimensioni |
||||||||
M |
M16x 1.5 |
M12×1,5 |
||||||
S |
22 |
19 |
||||||
inguainata Termocoppia Diametro esterno d |
∅8 |
∅6 |
∅5 |
∅4 |
∅4 |
∅3 |
∅2 |
|
fissa Parte Codice & Dimensioni |
||||||||
D |
∅60 |
∅50 |
||||||
D0 |
∅42 |
∅36 |
||||||
D1 |
∅24 |
∅20 |
||||||
S |
∅22 |
∅19 |
||||||
D0 |
∅9 |
∅7 |
||||||
l Forme di giunzione libera per termocoppia inguainata (morsettiera).
La scatola di giunzione viene utilizzata per collegare la giunzione libera della termocoppia agli strumenti di visualizzazione. Attualmente sono disponibili varie forme strutturali, tra cui tipi di cavi semplificati, resistenti agli spruzzi d'acqua, impermeabili, portatili, con piccole scatole di giunzione, plug-in e di compensazione.
Tipo semplificato
Tipo impermeabile
Tipo portatile
Tipo di scatola di giunzione piccola
