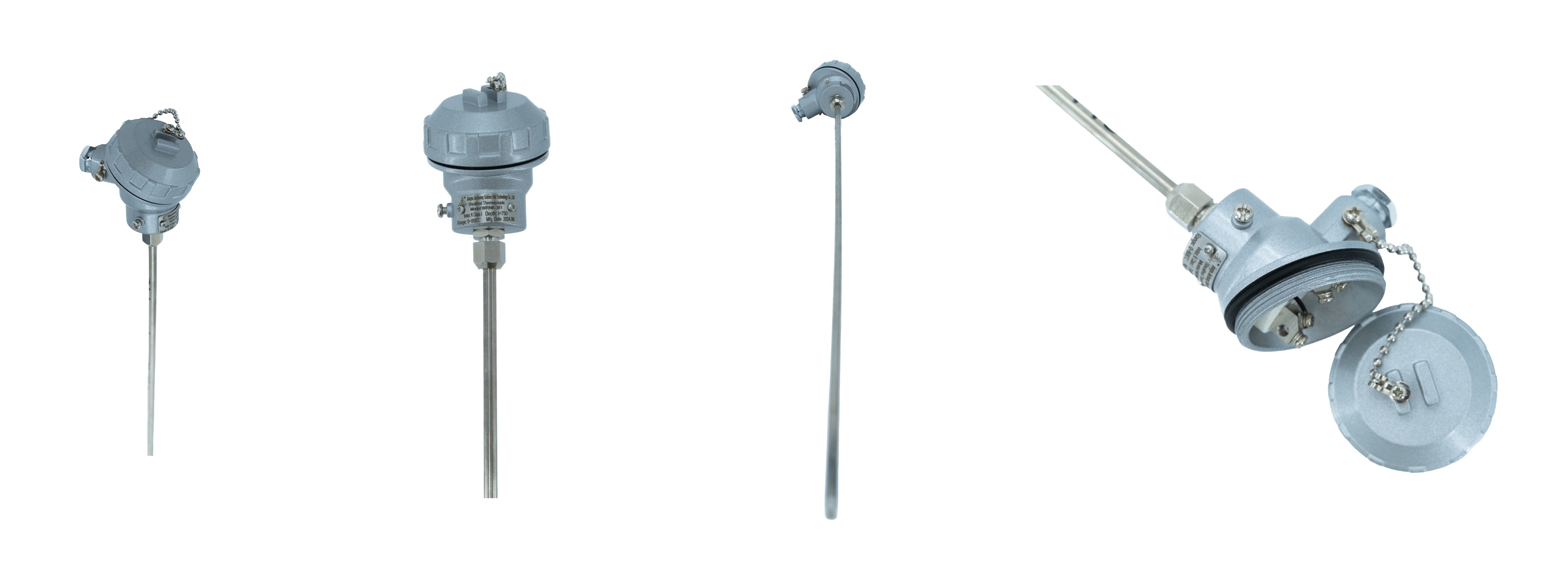

الصناعية مغمد الحرارية

نظرة عامة على المنتج

توفر المزدوجات الحرارية المغلفة العديد من المزايا مثل المرونة ومقاومة الضغط العالي والاستجابة الحرارية السريعة والمتانة. مثل المزدوجات الحرارية للتجميع الصناعي، فهي بمثابة أجهزة استشعار لقياس درجة الحرارة وتستخدم عادة مع أدوات العرض وأجهزة التسجيل وأجهزة التحكم الإلكترونية. ويمكن أيضًا استخدامها كعناصر استشعار لدرجة الحرارة لتجميع المزدوجات الحرارية.

يمكن للمزدوجات الحرارية المغلفة قياس درجات الحرارة بشكل مباشر تتراوح من 0 درجة مئوية إلى 800 درجة مئوية في وسائط مختلفة، بما في ذلك السوائل والبخار والغازات والأسطح الصلبة في عمليات الإنتاج المختلفة. بالإضافة إلى ذلك، يمكن تزويدها بأنابيب حماية خارجية مصنوعة من مواد مثل Cr25Ni20، GH3030، GH3039، و3YC-52، مما يسمح بقياسات درجة الحرارة حتى 1200 درجة مئوية.



نطاق قياس درجة الحرارة والنطاق المسموح به
أنواع المزدوجات الحرارية	شفرة	فِهرِس	أنبوب وقائي OD (مم)	درجة الحرارة المشتركة ( °C )	أقصى درجة حرارة ( °C )	الانحراف المسموح به (△t)
						النطاق (درجة مئوية)	خطأ مسموح به
الروديوم البلاتين10 — البلاتين	WRPK	س	≥∅3	1100	1200	0 ~ 1200	±1.5 درجة مئوية أو ±0.25% طن
النيكل والكروم — النحاس والنيكل	حطام	ه	≥∅3	600	700	0 ~ 700	±2.5°C أو ±0.75%t
النيكل كروميم - النيكل والسيليكون	WRNK	ك	≥∅3	800	900	0 ~ 900	±2.5°C أو ±0.75%t
نحاس  - النحاس والنيكل	WRCK	ت	≥∅3	350	400	-40 ~ ±350	± 0.75% ر
حديد  - النحاس والنيكل	WRFK	ج	≥∅3	500	600	0 ~ 600	±2.5°C أو ±0.75%t
ملاحظة: يمثل t القيمة المطلقة لدرجة الحرارة المقاسة.





• وقت الاستجابة الحرارية

يُعرف الوقت اللازم لوصول خرج المزدوجة الحرارية إلى 50% من التغير التدريجي في درجة الحرارة بوقت الاستجابة الحرارية، ويشار إليه بـ τ _0.5(بالثواني).



يجب ألا يتجاوز زمن الاستجابة الحرارية للمزدوجات الحرارية المسخنة  القيم المحددة في الجدول أدناه.



وقت الاستجابة الحرارية τ 0.5 (ق)	مغمد	معزول
قطر الأنبوب الواقي (مم)
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0



• مقاومة العزل

عندما تكون درجة حرارة الهواء المحيط 20 ± 15 درجة مئوية والرطوبة النسبية لا تزيد عن 80%، يجب أن تتوافق مقاومة العزل بين الأسلاك المزدوجة الحرارية والغلاف الخارجي للمزدوجات الحرارية  المغلفة المعزولة  مع القيم المحددة في الجدول أدناه.



قطر الأنبوب الواقي (مم)	اختبار الجهد ( VD.C )	مقاومة العزل (MΩ·m)
0.5 ~ 1.5	50 ± 5	≥1000
> 1.5	500 ± 50	≥1000



• المواصفات القياسية للقطر الخارجي والطول الاسمي  المغلفة للمزدوجات الحرارية

القطر الخارجي  د مم
∅8	∅6	∅5	∅4	∅3
50 75 100 150 200 250 300 400 500 750 1000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000	50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 15000





ملحوظة:

1.  بالنسبة للمزدوجات الحرارية  المغلفة المعزولة  التي يبلغ قطرها  ∅3 مم، يجب ألا يتجاوز الطول الإجمالي الاسمي L 10000 مم.

2.  بالنسبة للمزدوجات الحرارية  المغلفة  التي يبلغ قطرها d  ≥  ∅5 مم والمزودة بصناديق توصيل مقاومة للرذاذ أو مقاومة للماء، يجب دعم الجزء المكشوف من المزدوجة الحرارية بأقواس إضافية أو وسائل أخرى أثناء التثبيت لزيادة الصلابة وضمان التثبيت ومنع التأرجح الناتج عن الاهتزاز، وبالتالي تجنب تلف المزدوجة الحرارية.

3.  تتطلب المزدوجات الحرارية المغلفة  التي يبلغ قطرها ∅2 مم استشارة شركتنا عند الطلب.





مبدأ العمل

يتضمن مبدأ العمل للمزدوجة الحرارية المغلفة لحام موصلين بتركيبات مختلفة عند كلا الطرفين لتشكيل دائرة. تسمى النهاية التي تقيس درجة الحرارة مباشرة بنهاية القياس، بينما تسمى النهاية الطرفية بالنهاية المرجعية. عندما يكون هناك اختلاف في درجة الحرارة بين طرف القياس والطرف المرجعي، يتم توليد تيار كهربائي حراري في الدائرة. عند توصيله بجهاز العرض، يشير الجهاز إلى قيمة درجة الحرارة المقابلة للإمكانات الحرارية الناتجة عن المزدوجات الحرارية المغلفة.



تزداد الإمكانات الكهروحرارية للمزدوجة الحرارية المغلفة مع ارتفاع درجة الحرارة عند نهاية القياس. يعتمد حجم الإمكانات الكهروحرارية فقط على مادة الموصلات الحرارية المغلفة وفرق درجة الحرارة بين الطرفين، كما أنه مستقل عن طول وقطر العناصر الكهروحرارية.



يتكون هيكل المزدوجة الحرارية المغلفة من الموصلات وأكسيد المغنيسيوم المعزول وأنبوب الحماية المصنوع من الفولاذ المقاوم للصدأ 1Cr18Ni9Ti، والذي يتم سحبه عدة مرات. تتكون منتجات المزدوجات الحرارية المغلفة بشكل أساسي من صندوق التوصيل، والكتل الطرفية، والمزدوجة الحرارية المغلفة نفسها، وتشكل الهيكل الأساسي، ويتم استكمالها بأجهزة تثبيت مختلفة.



• التركيب المادي والهيكلي للمزدوجات الحرارية المغلفة



• الأشكال الهيكلية لنهاية القياس (النهاية الساخنة)







• تركيب الأنواع الثابتة

الأجهزة الثابتة مخصصة للتثبيت بواسطة المستخدم. بصرف النظر عن المنتجات التي لا تحتوي على أجهزة ثابتة، فإن الأجهزة الثابتة المزدوجة الحرارية المغلفة تأتي في أربعة أنواع هيكلية: تركيبات الضغط الثابتة، تركيبات الضغط القابلة للتعديل، شفة الضغط الثابتة، وشفة الضغط القابلة للتعديل. تركيب الضغط الثابت مخصص للتثبيت لمرة واحدة، بينما يسمح تركيب الضغط القابل للتعديل بتثبيتات متعددة من قبل المستخدم.





• تركيب خيط الضغط







مغمد  الحرارية  القطر الخارجي د	∅8	∅6	∅5	∅4		∅4	∅3	∅2
الثابت الجزء   الكود & أبعاد
م	م16  × 1.5				م12×1.5
س	22				19







مغمد  الحرارية  القطر الخارجي د	∅8	∅6	∅5	∅4		∅4	∅3	∅2
الثابت الجزء   الكود & أبعاد
د	∅60				∅50
د0	∅42				∅36
د1	∅24				∅20
س	∅22				∅19
د0	∅9				∅7







• نماذج التوصيل الحر للمزدوجة الحرارية (الصندوق الطرفي).

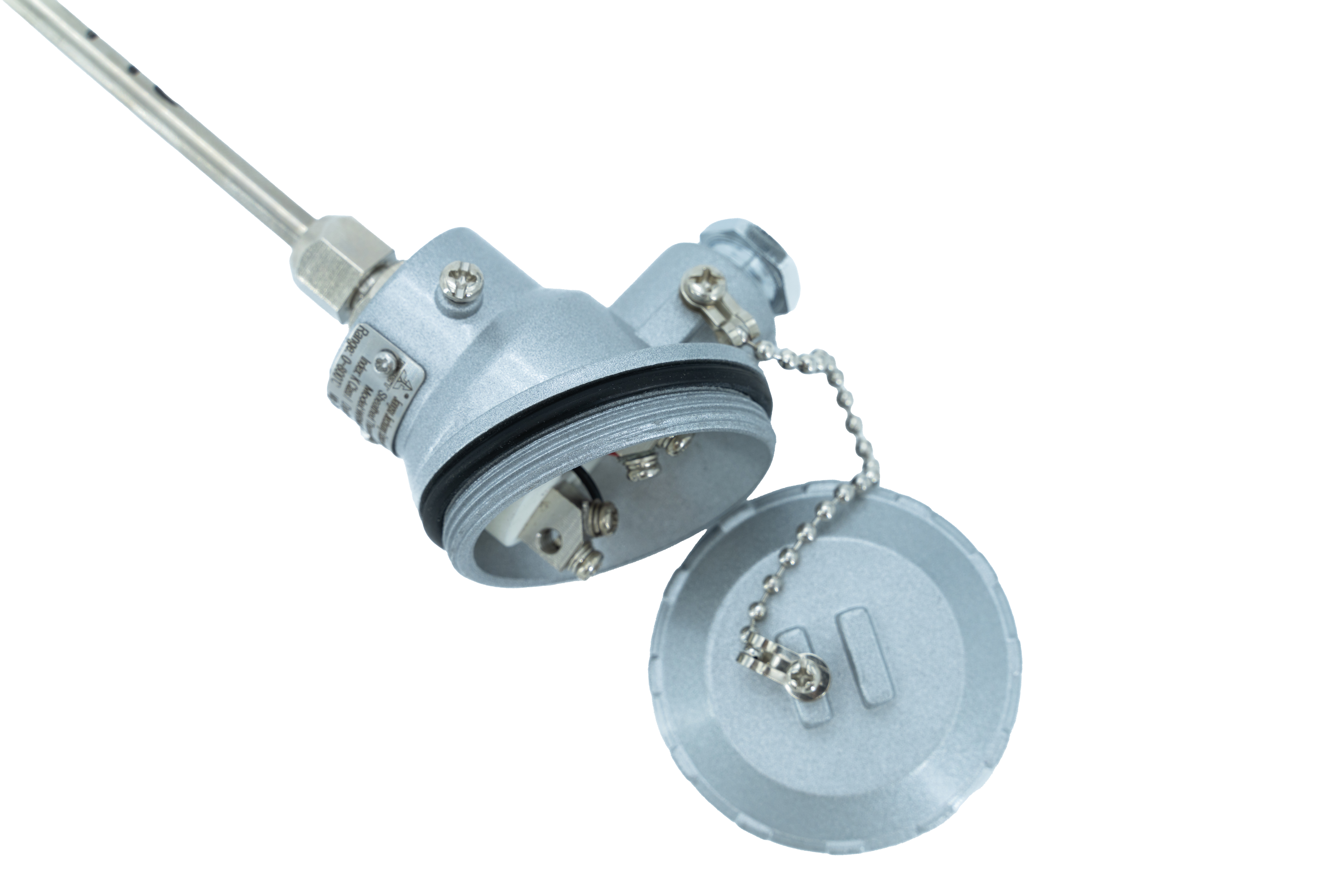

يتم استخدام صندوق التوصيل لتوصيل الوصلة الحرة للمزدوجة الحرارية لعرض الأدوات. حاليًا، هناك العديد من الأشكال الهيكلية المتاحة، بما في ذلك أنواع الأسلاك المبسطة والمقاومة للرذاذ والماء والمحمولة باليد وصناديق التوصيل الصغيرة والمكونات الإضافية والتعويضية.

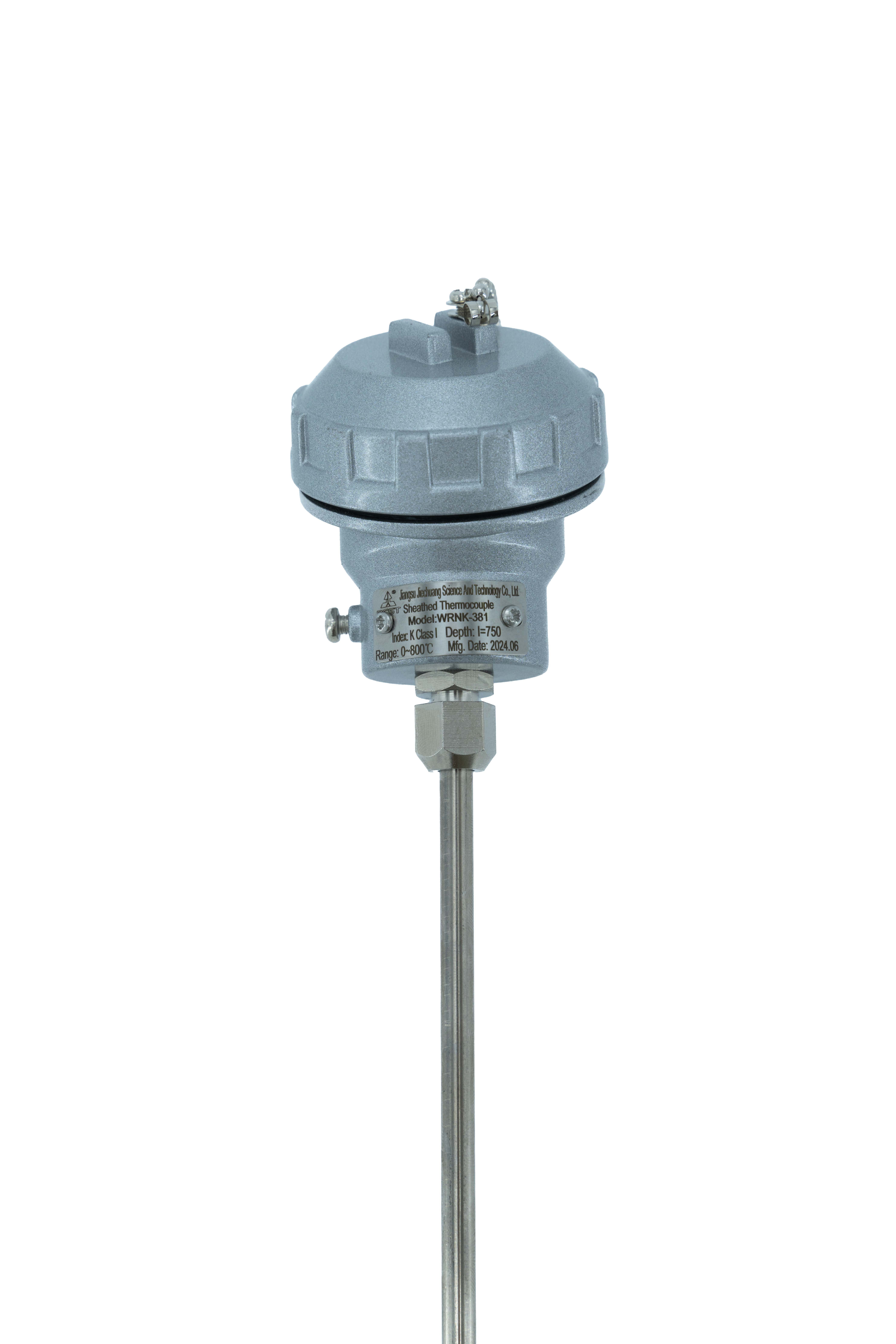

نوع مبسط

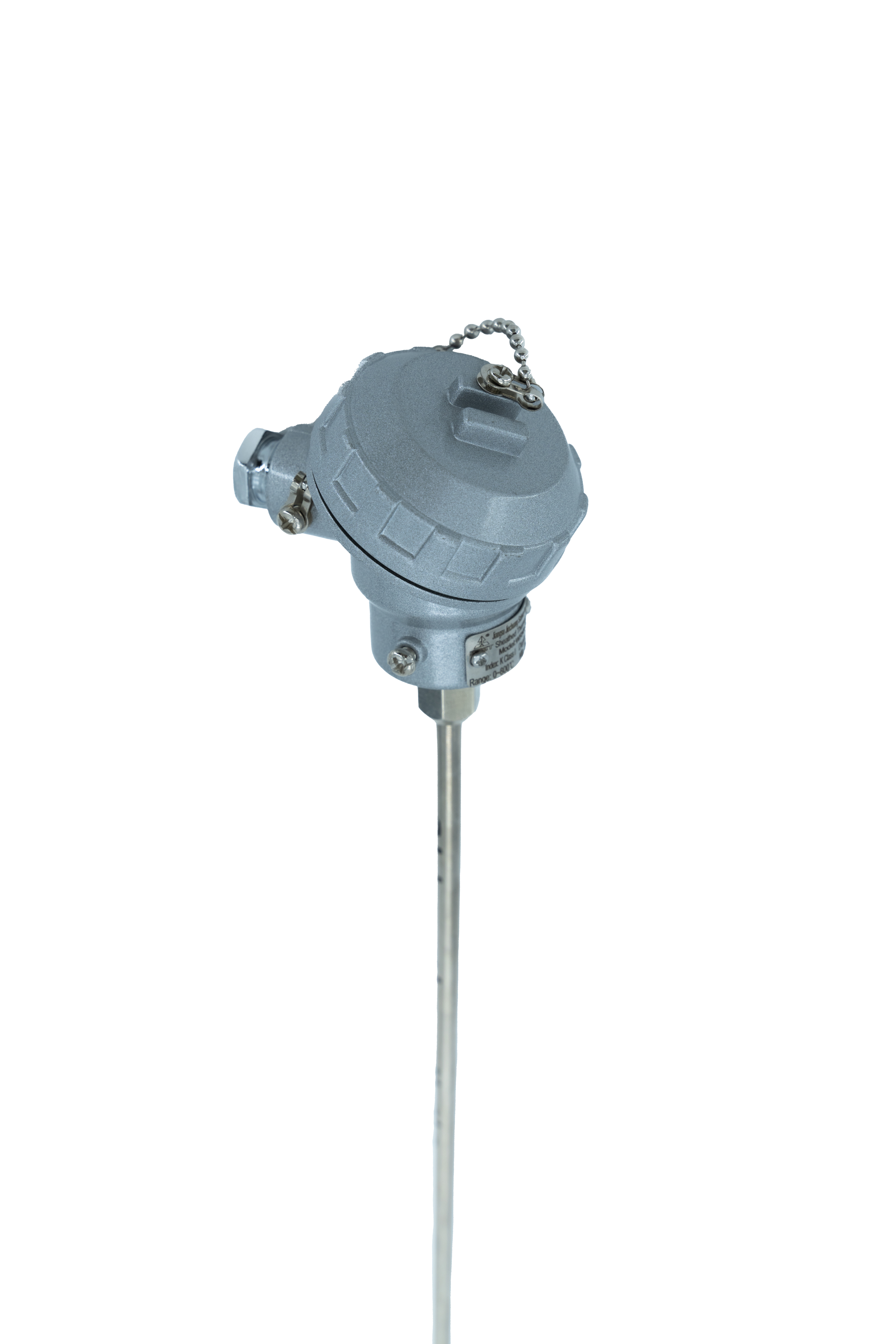

نوع مقاوم للماء

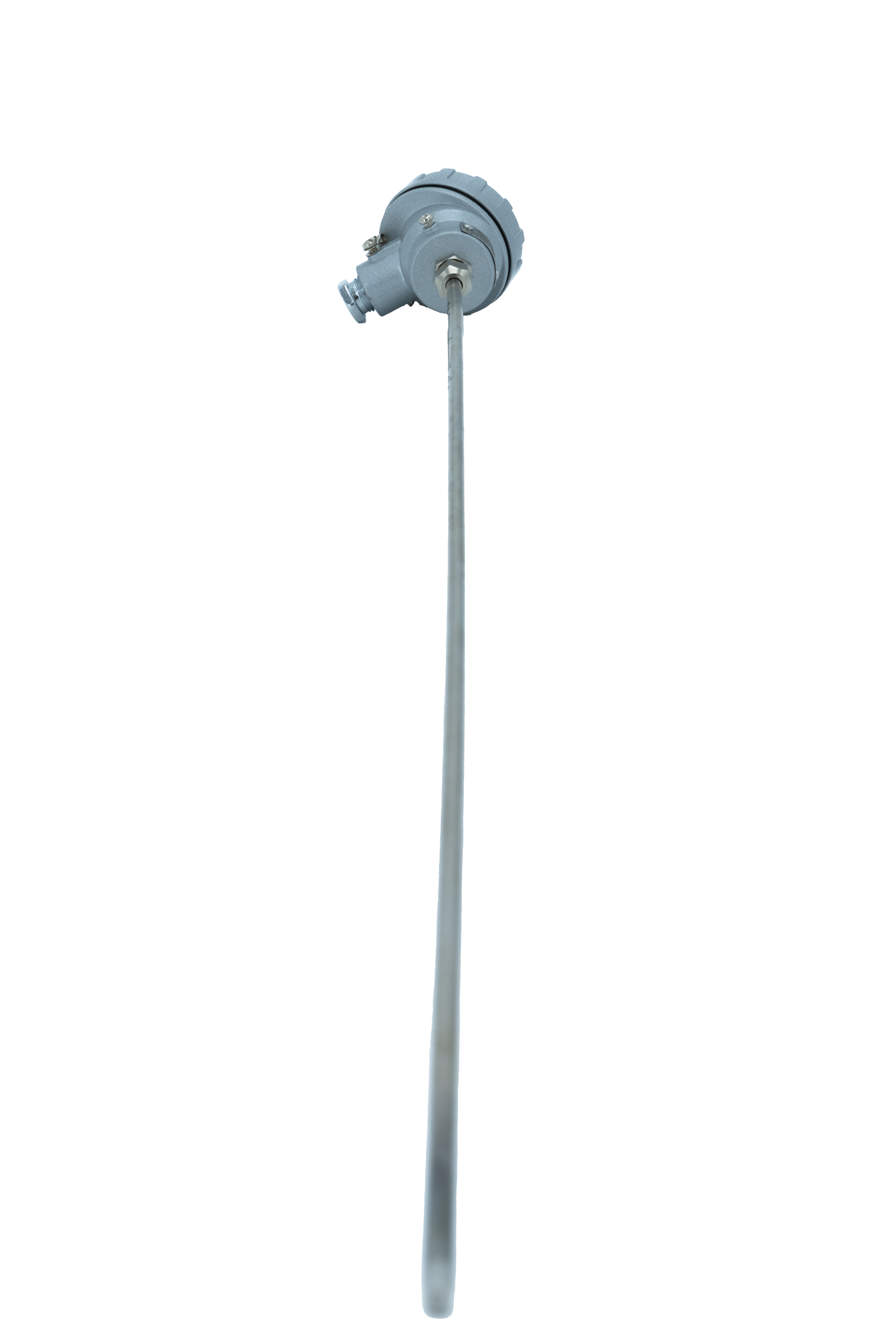

النوع المحمول

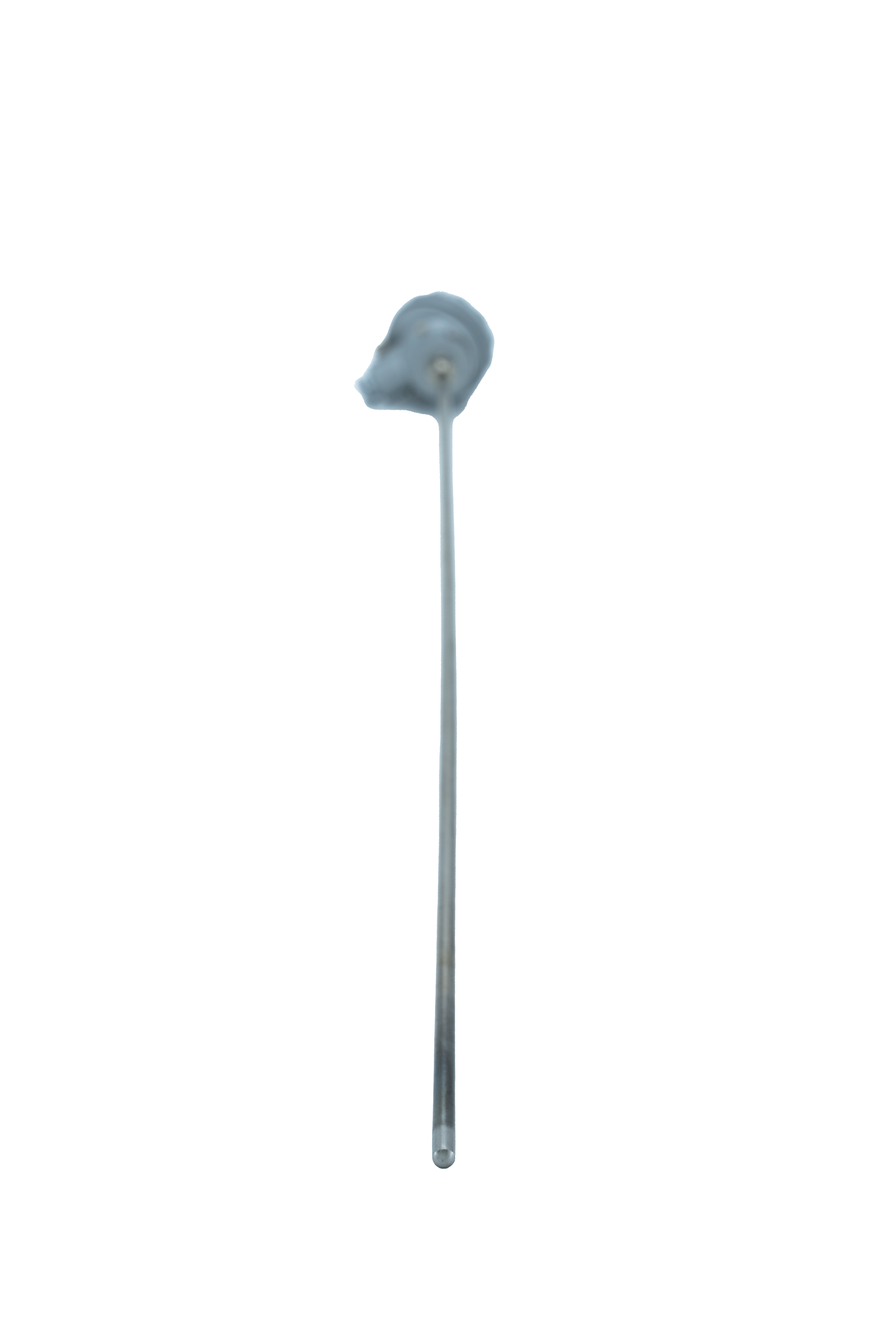

نوع صندوق التوصيل الصغير
