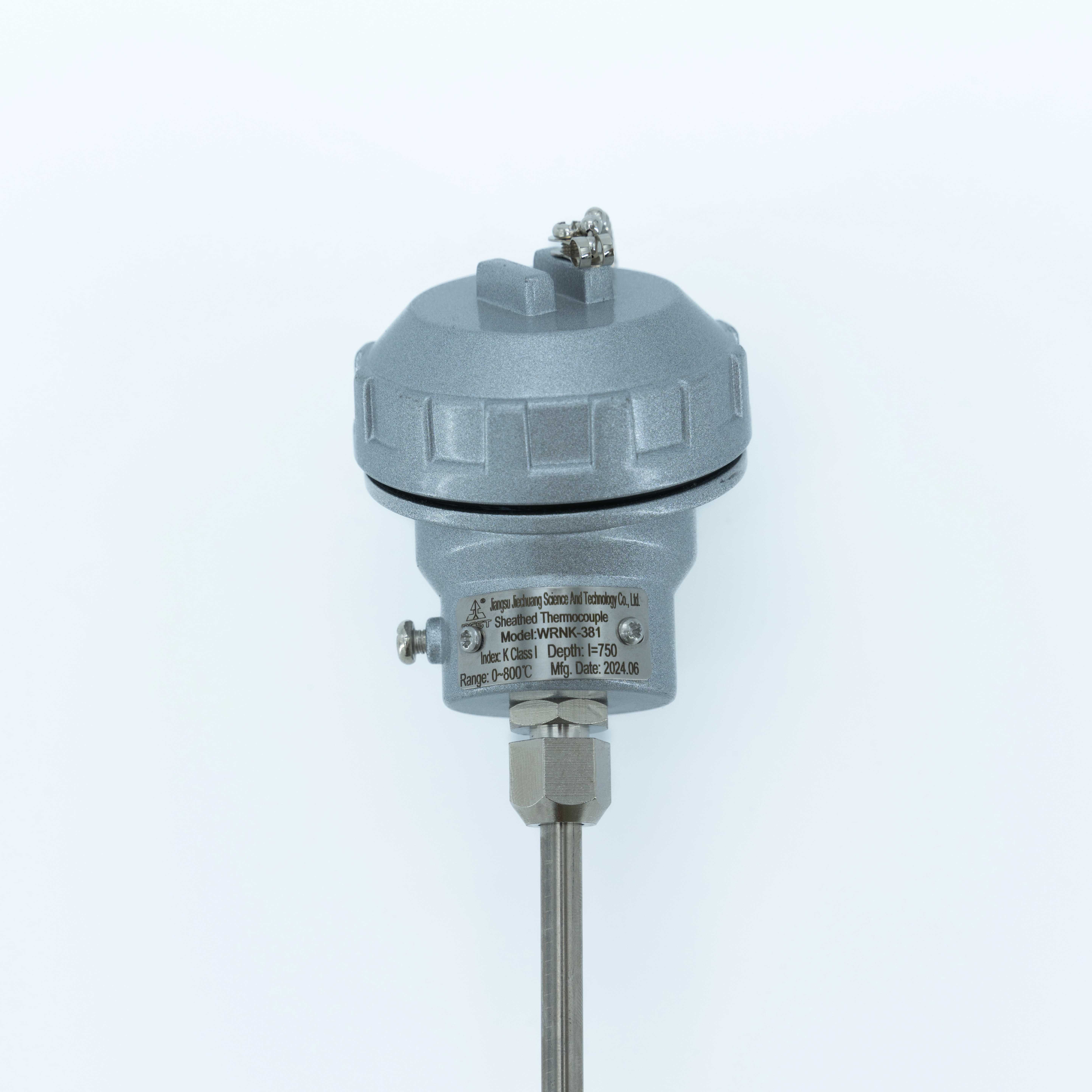

Überblick
Mantelthermoelemente bieten zahlreiche Vorteile wie Flexibilität, hohe Druckbeständigkeit, schnelle thermische Reaktion und Haltbarkeit. Wie Thermoelemente für die Industriemontage dienen sie als Temperaturmesssensoren und werden häufig in Anzeigeinstrumenten, Aufzeichnungsgeräten und elektronischen Steuerungen verwendet. Sie können auch als Temperatursensorelemente für Montage-Thermoelemente verwendet werden.
Mantelthermoelemente können Temperaturen im Bereich von 0 °C bis 800 °C in verschiedenen Medien, einschließlich Flüssigkeiten, Dampf, Gasen und festen Oberflächen in verschiedenen Produktionsprozessen, direkt messen. Darüber hinaus können sie mit äußeren Schutzrohren aus Materialien wie Cr25Ni20, GH3030, GH3039 und 3YC-52 ausgestattet werden, was Temperaturmessungen bis 1200 °C ermöglicht.
Temperaturmessbereich und zulässiger Bereich |
|||||||
Thermoelementtypen |
Code |
Index |
Schutzrohr-Außendurchmesser (mm) |
Gemeinsame Temperatur ( ℃ ) |
Maximale Temperatur ( ℃ ) |
Zulässige Abweichung ( △ t) |
|
Bereich (°C) |
Zulässiger Fehler |
||||||
Platin Rhodium10 — Platin |
WRPK |
S |
≥∅3 |
1100 |
1200 |
0 ~ 1200 |
± 1.5℃ oder ± 0,25 %t |
Nickel-Chrom – Kupfer-Nickel |
WREK |
E |
≥∅3 |
600 |
700 |
0 ~ 700 |
± 2.5℃ oder ± 0,75 %t |
Nickel-Chrom – Nickel-Silizium |
WRNK |
K |
≥∅3 |
800 |
900 |
0 ~ 900 |
± 2.5℃ oder ± 0,75 %t |
Kupfer — Kupfer-Nickel |
WRCK |
T |
≥∅3 |
350 |
400 |
-40 ~ ±350 |
± 0,75 %t |
Eisen — Kupfer-Nickel |
WRFK |
J |
≥∅3 |
500 |
600 |
0 ~ 600 |
± 2.5℃ oder ± 0,75 %t |
Hinweis: t stellt den Absolutwert der gemessenen Temperatur dar. |
|||||||
l Thermische Reaktionszeit
Die Zeit, die der Ausgang des Thermoelements benötigt, um 50 % eines Temperatursprungs zu erreichen, wird als thermische Reaktionszeit bezeichnet und mit τ 0.5(in Sekunden) bezeichnet.
Die thermische Ansprechzeit sbeheizter Thermoelemente darf die in der folgenden Tabelle angegebenen Werte nicht überschreiten.
Thermische Reaktionszeit τ 0.5 (s) |
Ummantelt |
Isoliert |
Schutzrohrdurchmesser (mm) |
||
2.0 |
0.4 |
0.5 |
3.0 |
0.6 |
1.2 |
4.0 |
0.8 |
2.5 |
5.0 |
1.2 |
4.0 |
6.0 |
2.0 |
6.0 |
8.0 |
4.0 |
8.0 |
l Isolationswiderstand
Wenn die Umgebungslufttemperatur 20 ± 15 °C beträgt und die relative Luftfeuchtigkeit nicht mehr als 80 % beträgt, muss der Isolationswiderstand zwischen den Thermoelementdrähten und dem Außenmantel isolierter Mantelthermoelemente den in der folgenden Tabelle angegebenen Werten entsprechen.
Schutzrohrdurchmesser (mm) |
Prüfspannung ( VD.C ) |
Isolationswiderstand (MΩ·m) |
0,5 ~ 1,5 |
50 ± 5 |
≥1000 |
> 1,5 |
500 ± 50 |
≥1000 |
l Standardspezifikationen für Außendurchmesser und Nennlänge von ummantelten Thermoelementen
Außendurchmesser d mm |
||||
∅8 |
∅6 |
∅5 |
∅4 |
∅3 |
50 75 |
50 75 |
50 75 |
50 75 |
50 75 |
Notiz:
1. Bei isolierten Mantelthermoelementen mit einem Durchmesser von ∅3 mm sollte die nominelle Gesamtlänge L 10000 mm nicht überschreiten.
2. Bei ummantelten Thermoelementen mit einem Durchmesser d ≤ ∅5 mm und ausgestattet mit spritzwassergeschützten oder wasserdichten Anschlussdosen muss der freiliegende Teil des Thermoelements während der Installation mit zusätzlichen Halterungen oder anderen Mitteln abgestützt werden, um die Steifigkeit zu erhöhen, die Befestigung sicherzustellen und Schwingungen durch Vibrationen zu verhindern und so Schäden am Thermoelement zu vermeiden.
3. Mantelthermoelemente mit einem Durchmesser von ∅2 mm bedürfen zur Bestellung einer Rücksprache mit unserem Unternehmen.
Funktionsprinzip
Das Funktionsprinzip eines Mantelthermoelements besteht darin, zwei Leiter unterschiedlicher Zusammensetzung an beiden Enden zu verschweißen, um einen Stromkreis zu bilden. Das Ende, an dem die Temperatur direkt gemessen wird, wird als Messende bezeichnet, während das Anschlussende als Referenzende bezeichnet wird. Bei einem Temperaturunterschied zwischen Messende und Referenzende wird im Stromkreis ein thermoelektrischer Strom erzeugt. Bei Anschluss an ein Anzeigegerät zeigt das Gerät den entsprechenden Temperaturwert des vom Mantelthermoelement erzeugten Thermopotentials an.
Das thermoelektrische Potenzial des Mantelthermoelements steigt mit der Temperatur am Messende. Die Größe des thermoelektrischen Potenzials hängt nur vom Material der ummantelten Thermoelementleiter und der Temperaturdifferenz zwischen den beiden Enden ab und ist unabhängig von der Länge und dem Durchmesser der thermoelektrischen Elemente.
Der Aufbau eines Mantelthermoelements besteht aus Leitern, isoliertem Magnesiumoxid und einem mehrfach gezogenen Schutzrohr aus Edelstahl 1Cr18Ni9Ti. Produkte mit Mantelthermoelementen bestehen im Wesentlichen aus einer Anschlussdose, Anschlussblöcken und dem Mantelthermoelement selbst, die die Grundstruktur bilden, und werden durch verschiedene Befestigungsvorrichtungen ergänzt.

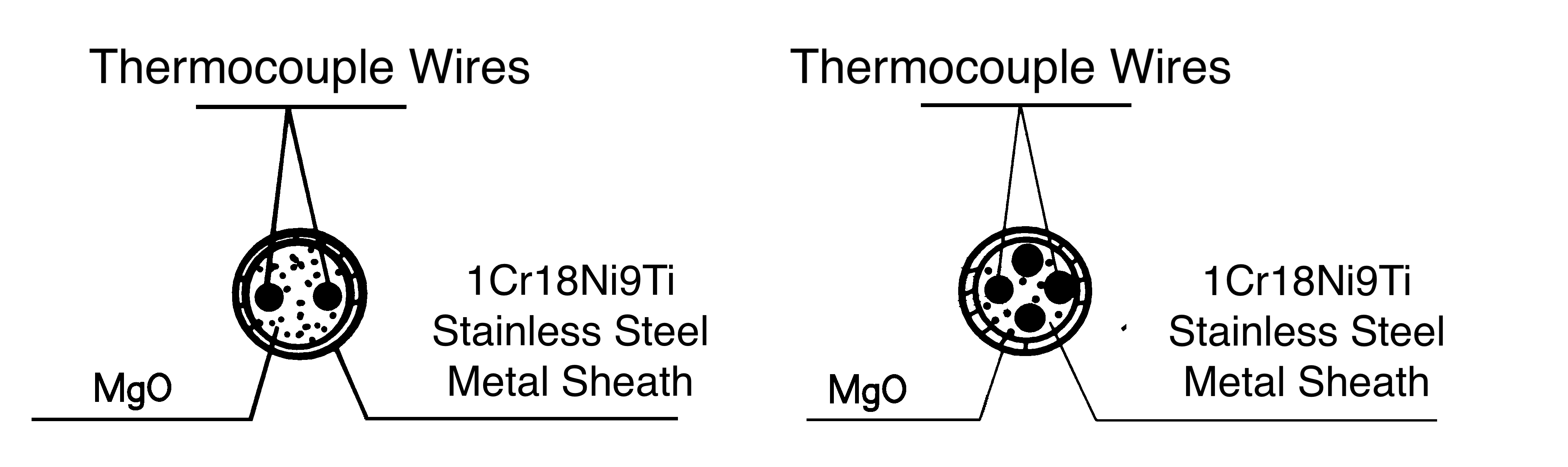

l Material- und Strukturzusammensetzung von Mantelthermoelementen

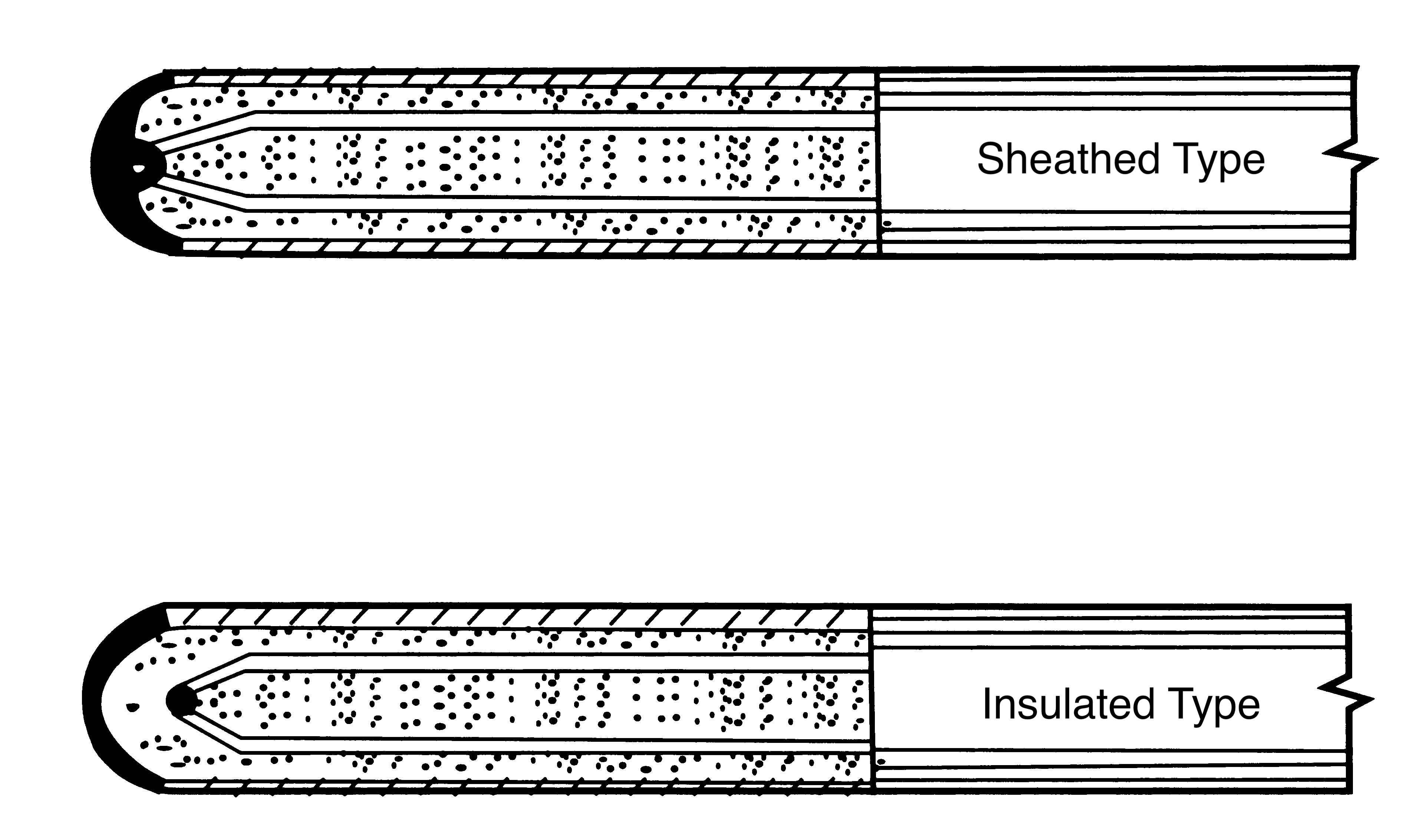

l Strukturformen des Messendes (Hot End)
l Installation fester Typen
Die festen Geräte sind für die Installation durch den Benutzer vorgesehen. Abgesehen von Produkten ohne feste Vorrichtungen gibt es feste Vorrichtungen mit ummanteltem Thermoelement in vier Strukturtypen: feste Klemmverschraubung, einstellbare Klemmverschraubung, fester Klemmflansch und einstellbarer Klemmflansch. Der feste Kompressionsanschluss dient zur einmaligen Fixierung durch den Benutzer, während der verstellbare Kompressionsanschluss mehrere Fixierungen durch den Benutzer ermöglicht.

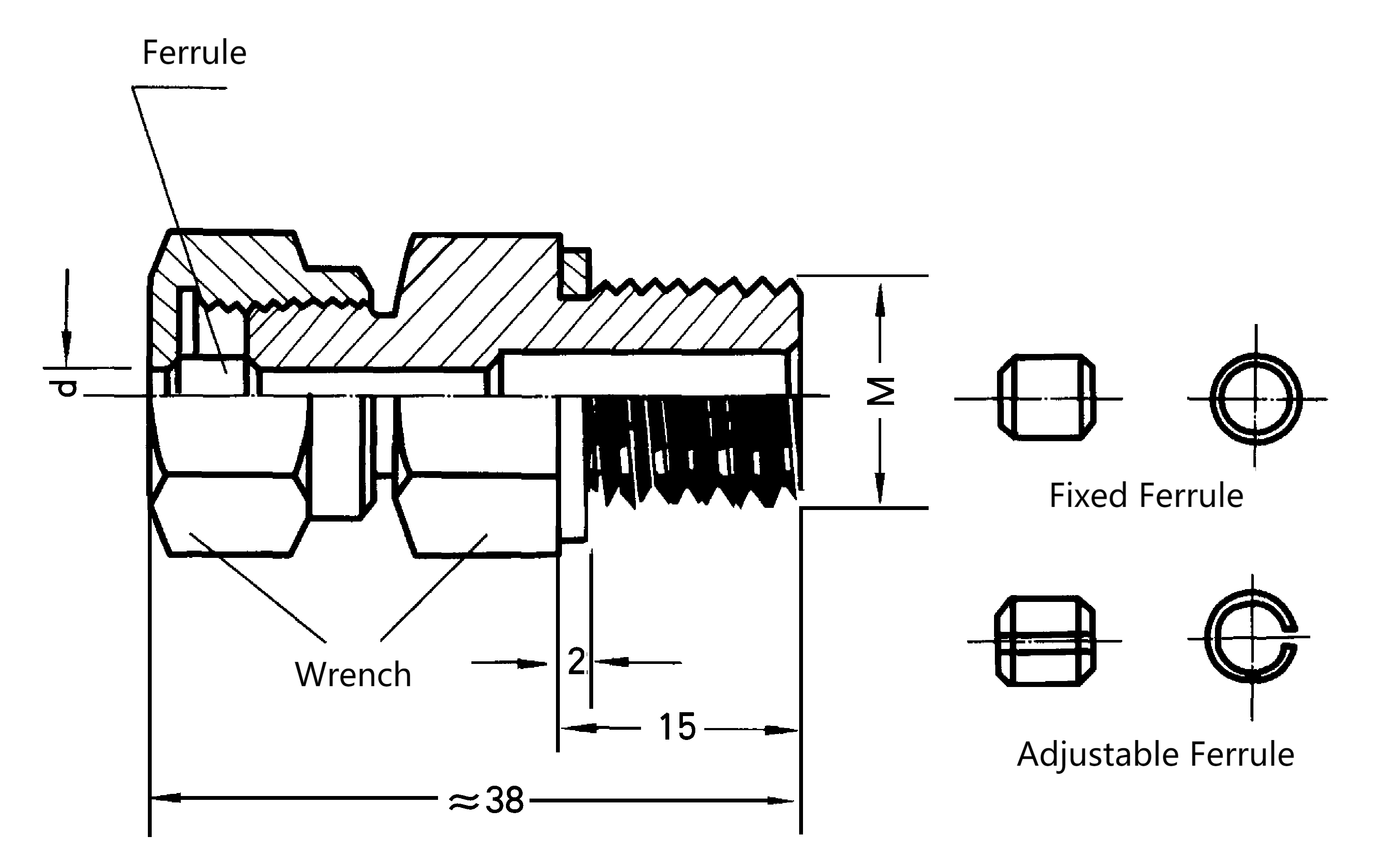

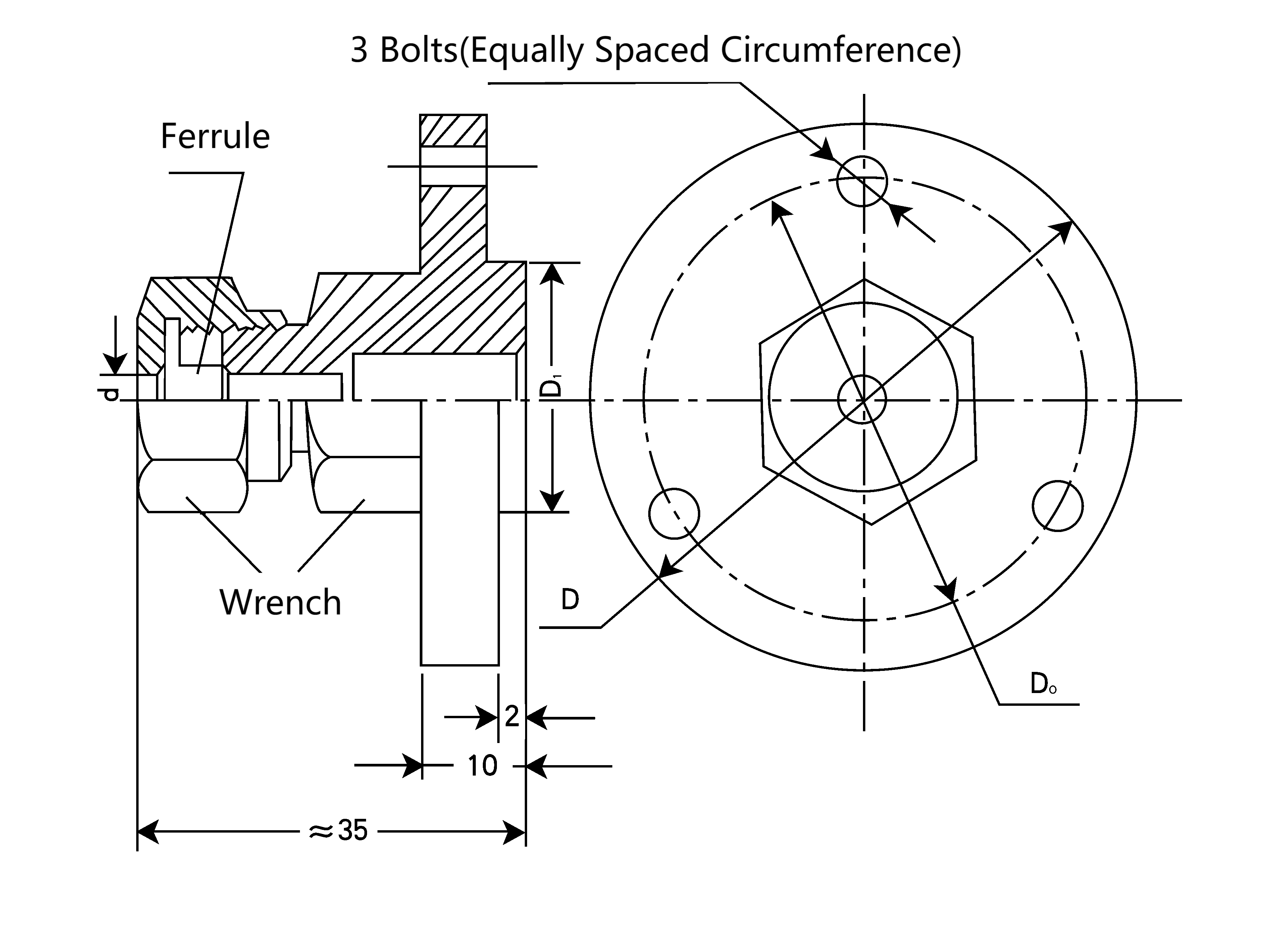

l Kompressionsgewindeanschluss
Ummanteltes Thermoelement Außendurchmesser d |
∅8 |
∅6 |
∅5 |
∅4 |
∅4 |
∅3 |
∅2 |
|
Fester Teil Codeabmessungen & |
||||||||
M |
M16 × 1.5 |
M12×1,5 |
||||||
S |
22 |
19 |
||||||
Ummanteltes Thermoelement Außendurchmesser d |
∅8 |
∅6 |
∅5 |
∅4 |
∅4 |
∅3 |
∅2 |
|
Fester Teil Codeabmessungen & |
||||||||
D |
∅60 |
∅50 |
||||||
D0 |
∅42 |
∅36 |
||||||
D1 |
∅24 |
∅20 |
||||||
S |
∅22 |
∅19 |
||||||
D0 |
∅9 |
∅7 |
||||||
l Ummantelte Thermoelement-freie Anschlussformen (Klemmenkasten).

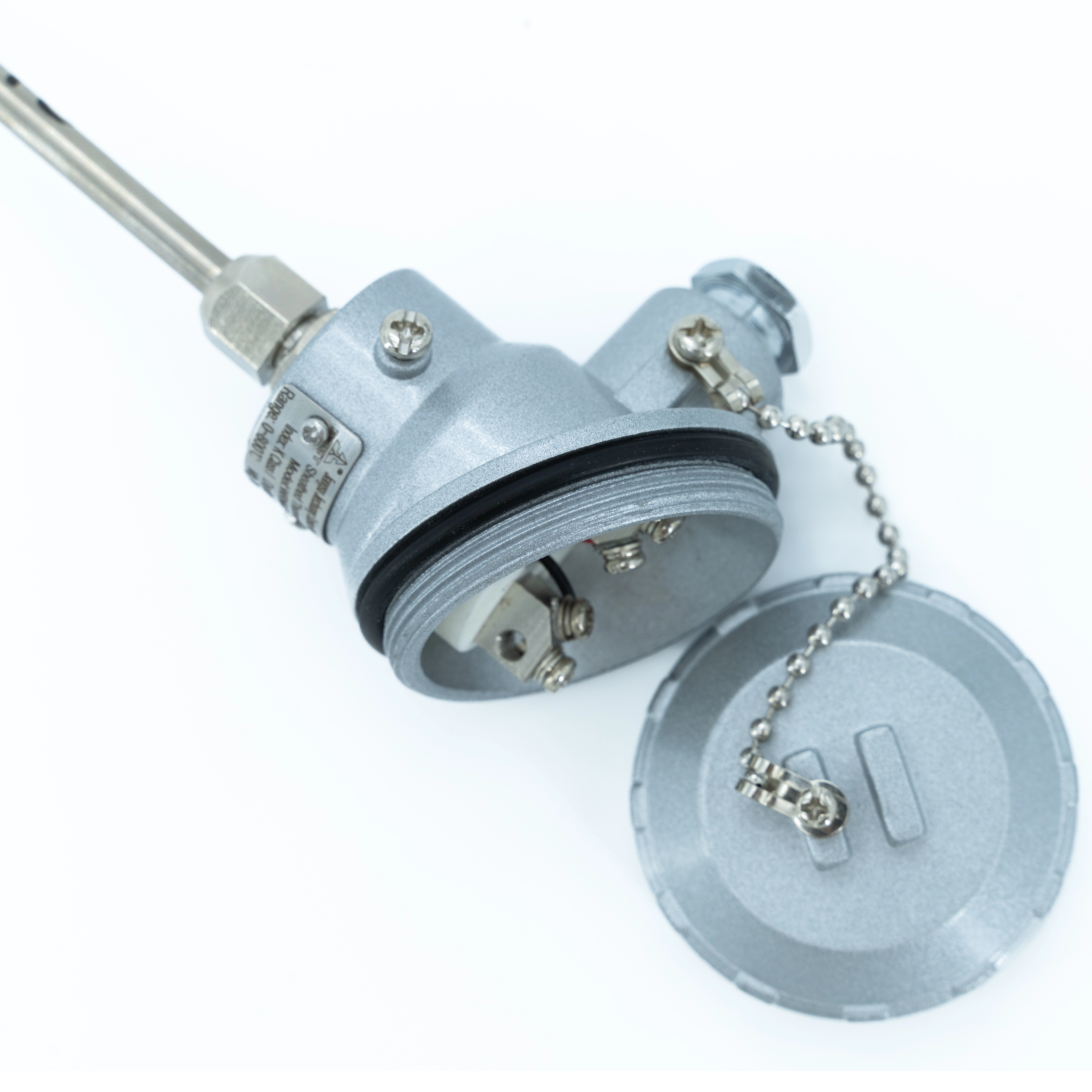

Die Anschlussdose dient zum Anschluss der freien Anschlussstelle des Thermoelements an Anzeigeinstrumente. Derzeit sind verschiedene Bauformen verfügbar, darunter vereinfachte, spritzwassergeschützte, wasserdichte, tragbare, kleine Anschlussdosen-, Steck- und Ausgleichsdrahttypen.

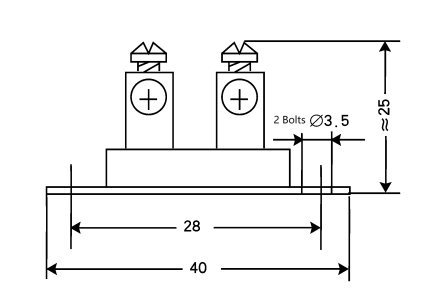

Vereinfachter Typ

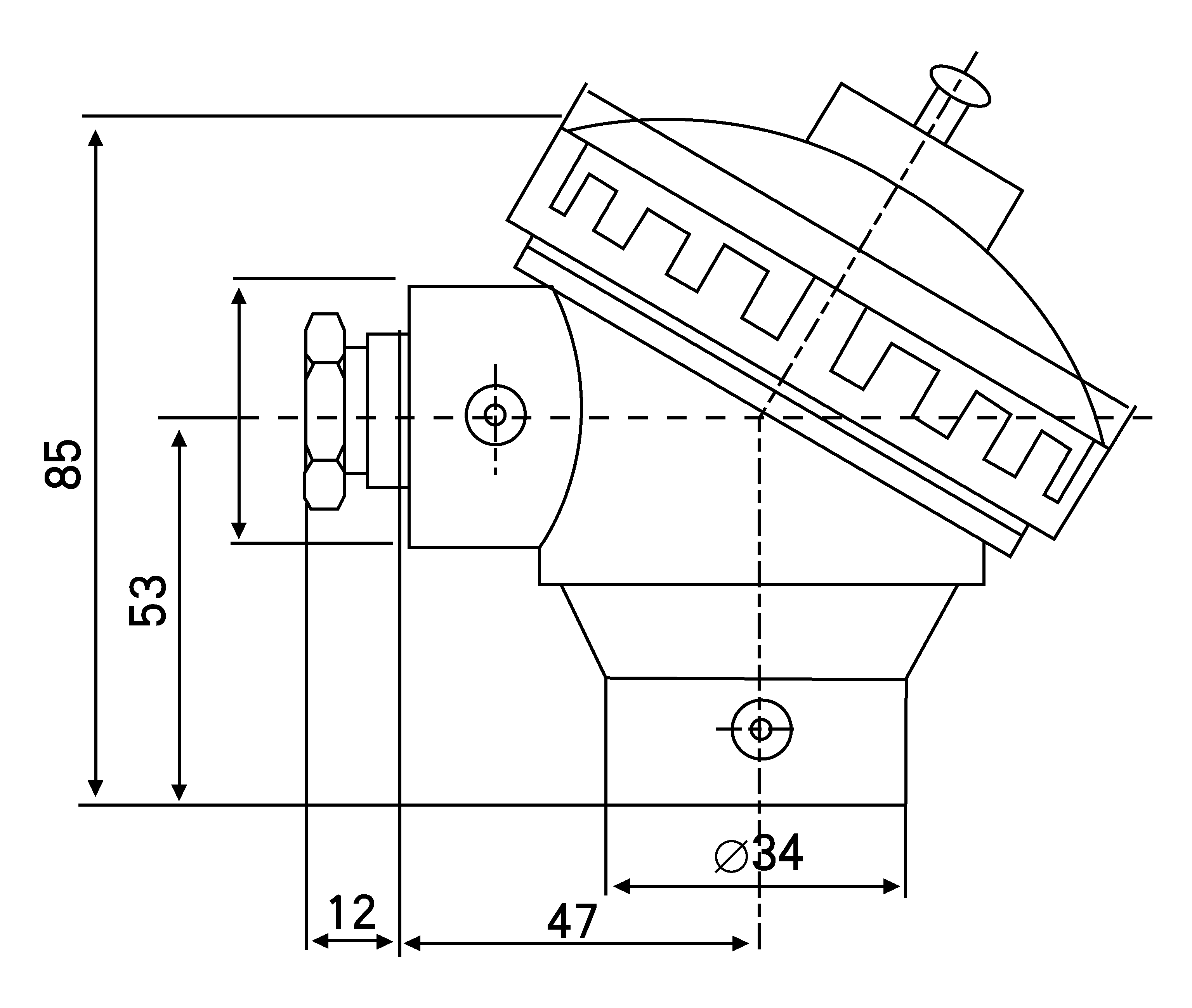

Wasserdichter Typ

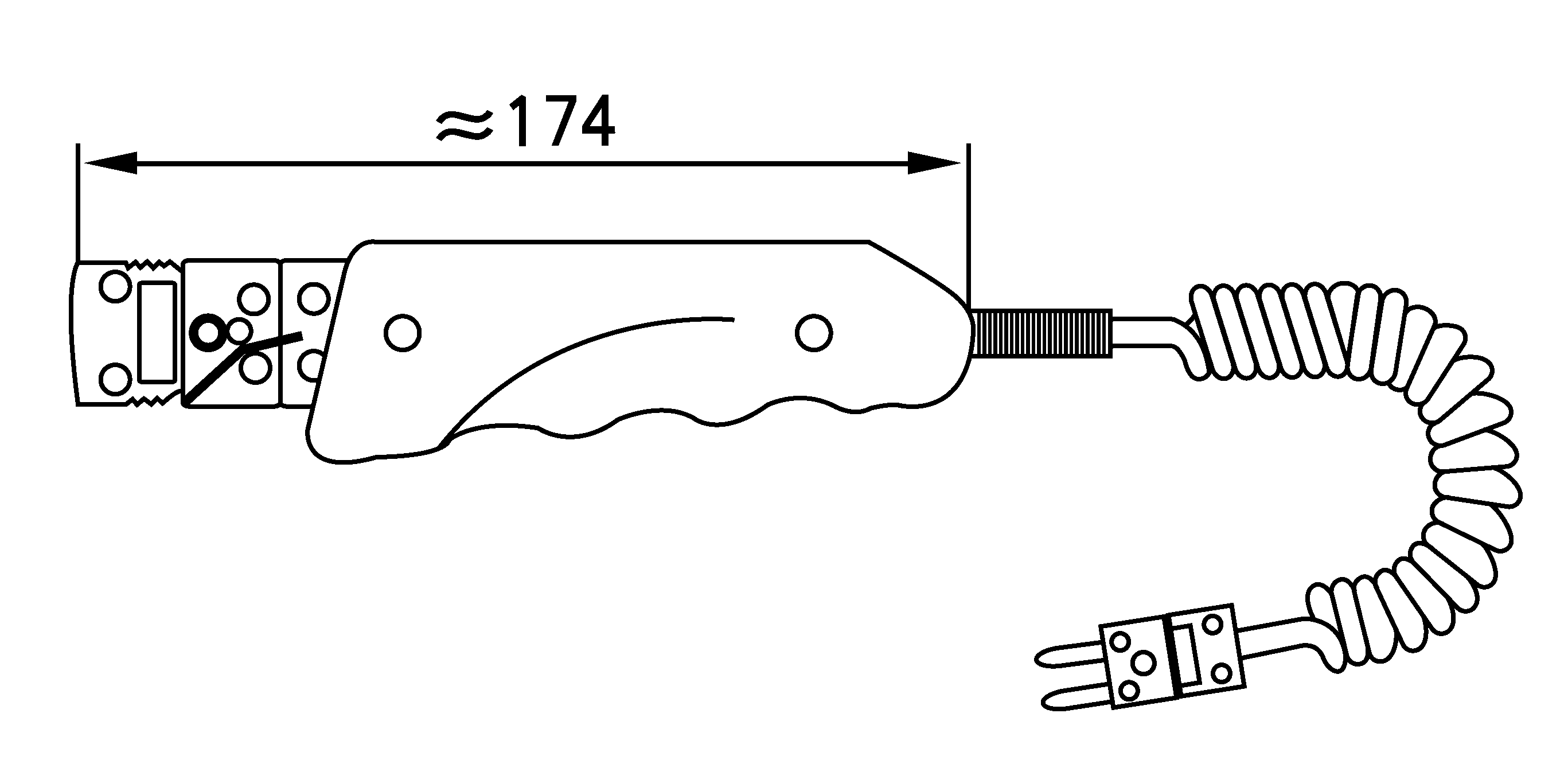

Handheld-Typ

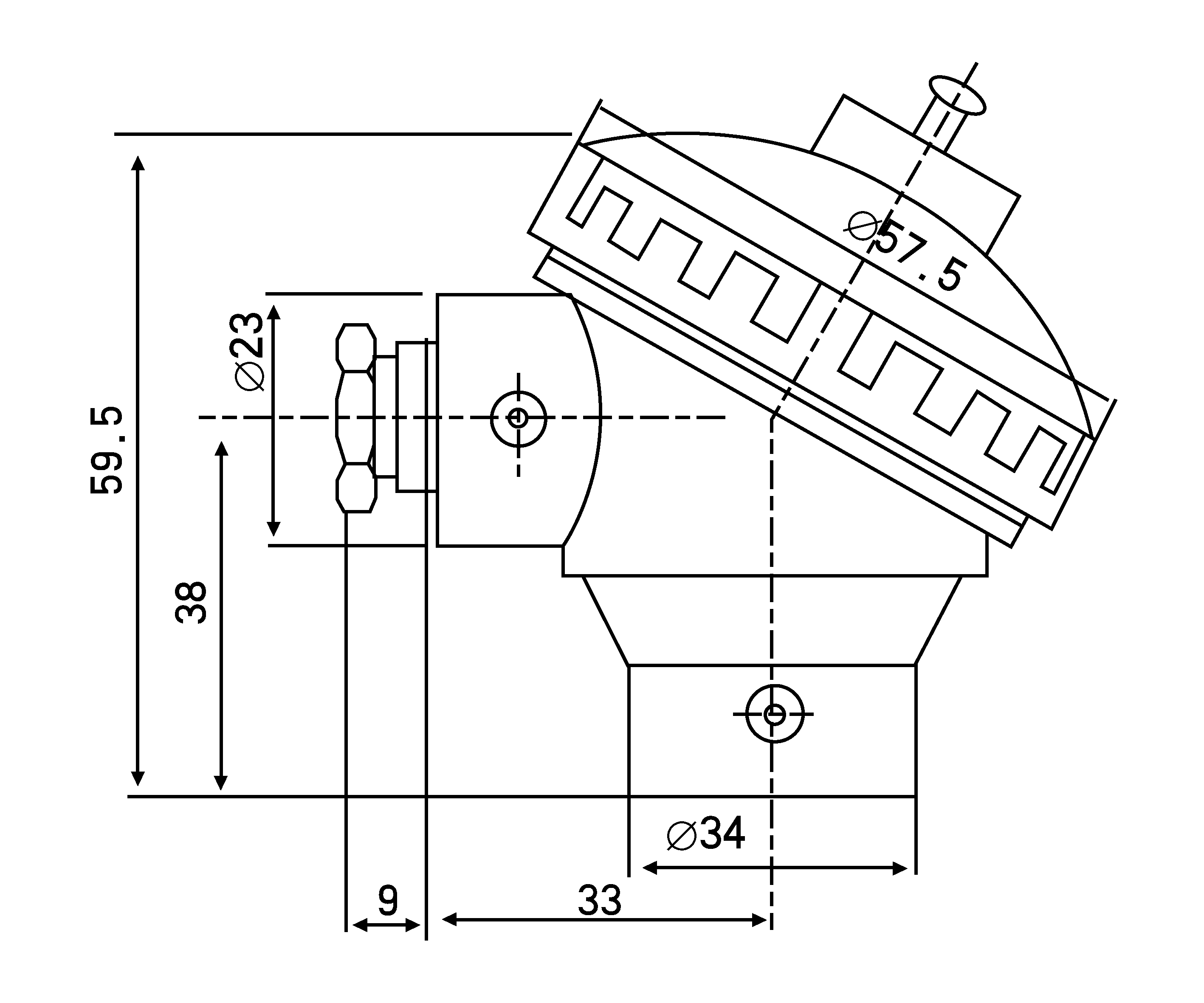

Kleiner Anschlusskastentyp
