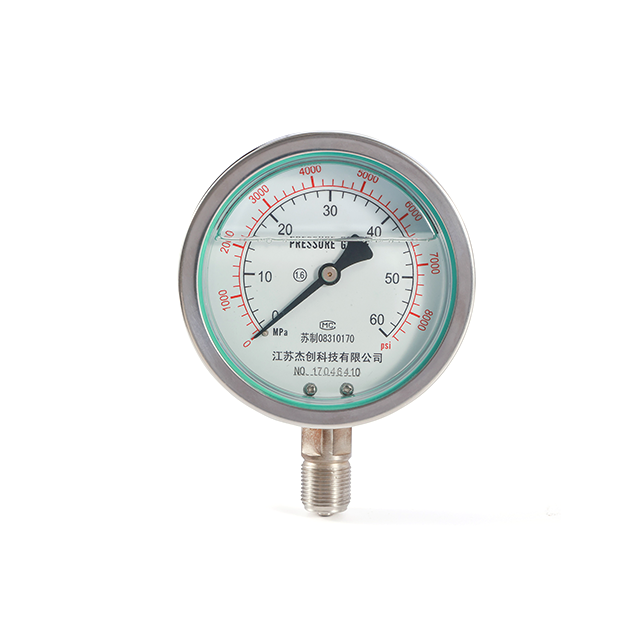

medidor de pressão de aço inoxidável
Visão geral:
O manômetro de aço inoxidável YB, incluindo o tipo resistente a choques, foi projetado para medição precisa de pressão de gases e líquidos em aplicações industriais. Construídos inteiramente em aço inoxidável de alta qualidade, esses medidores são construídos para suportar condições adversas e meios corrosivos, garantindo durabilidade e desempenho duradouros.
Principais recursos:
Construção Robusta: Totalmente fabricada em aço inoxidável SUS304 ou SUS316, garantindo excepcional resistência à corrosão e durabilidade a longo prazo.
Resistente a choques: Incorpora mecanismos avançados de absorção de choque para manter a precisão em ambientes de alta vibração.
Movimento Preciso: Utiliza aço inoxidável SUS304 para o movimento, fornecendo leituras de pressão precisas e estáveis.
Mostrador e indicação claros: Apresenta um mostrador transparente com vidro temperado e ponteiros codificados por cores para facilitar a leitura dos limites de pressão superior e inferior.
Conectividade versátil: Disponível com várias roscas de conexão (M20×1,5, G, ZG, NPT) para atender a uma ampla gama de requisitos de instalação.
Ampla faixa operacional: Funciona de forma confiável em uma faixa de temperatura de -35°C a +70°C e umidade relativa de até 85%.
Diâmetro Nominal |
φ60mm, φ100mm, φ150mm |
Material do tubo Bourdon |
Tubo de bronze estanho-fósforo, SUS304, SUS316L |
Material do conector |
Liga de cobre, SUS304, SUS316L |
Material de movimento |
Liga de cobre, SUS304 |
Material da caixa |
Concha de ferro com spray de plástico preto, SUS304 |
Vidro medidor |
Vidro orgânico |
Método de controle |
Limites superior e inferior, (duplo superior, duplo inferior) contato com interruptor de contato banhado a ouro. |
Temperatura operacional |
-35~+70°C, com umidade relativa não superior a 85% (operar em temperatura próxima da mínima pode afetar a operação normal) |
Fio de conexão |
M14×1,5, M20×1,5, (NPT)1/2 |
Método de soldagem |
Soldagem a arco de argônio |
Tipo resistente a choques |
Preenchido com óleo de silicone |
Aplicativo |
Adequado para medir a pressão de gases ou líquidos corrosivos tanto para o meio como para o ambiente circundante, e utilizado em locais com cargas pulsantes e vibrações. |
Y - TN - □ □ □ B - Z T
Manômetro Diâmetro nominal resistente ao choque Borda da correia SS |
Modelo |
Faixa de medição (MPa) |
Classe de Precisão (%) |
Conexão de rosca |
YTN-60B (ZT) |
0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60)
-0,1~(0,15/0,3/0,5/0,9/2,4) |
2.5 |
M14*1,5 |
YTN-100B(ZT)
YTN-150B(ZT) |
0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100)
-0,1~(0/0,15/0,3/0,5/0,9/2,4/3,9) |
1.6 |
M20*1,5 |
YTN-200B
YTN-250B |
0~(0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60)
-0,1~(0,15/0,3/0,5/0,9/2,4) |
1.6 |
M20*1,5 |
