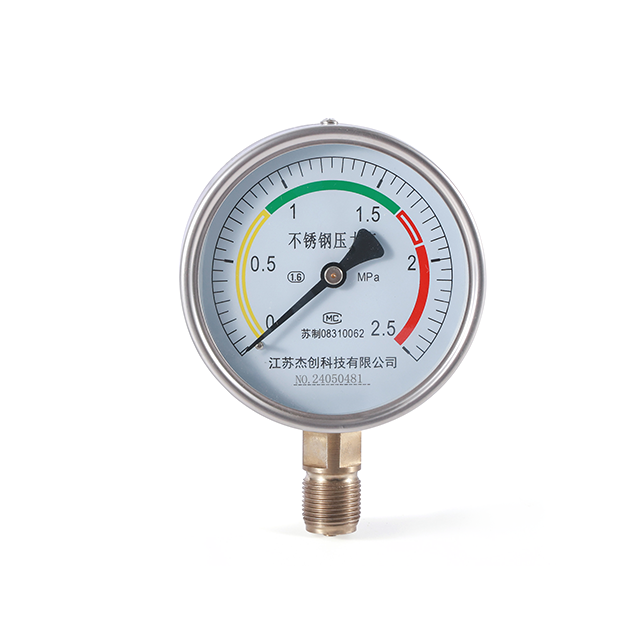

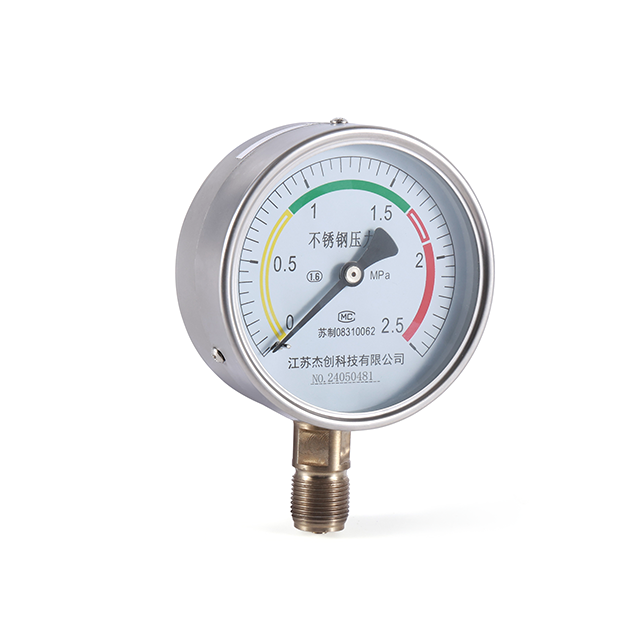

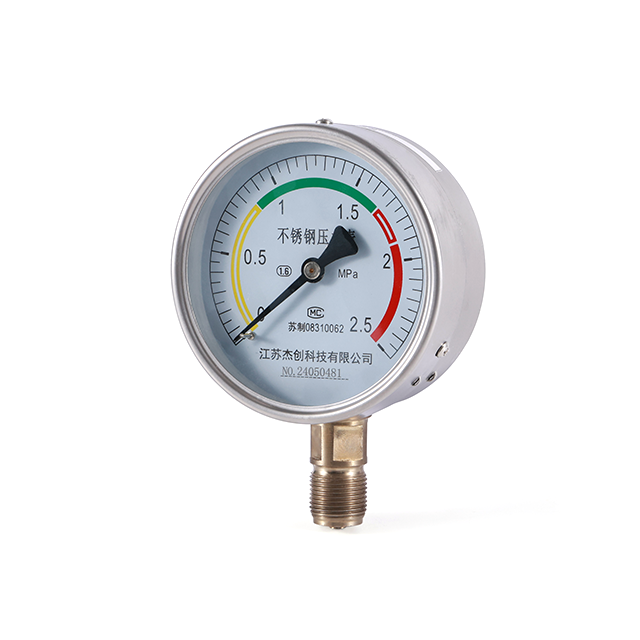

스테인레스 스틸 압력 게이지
개요:
내충격형을 포함한 YB 스테인레스 스틸 압력 게이지는 산업 응용 분야에서 가스 및 액체의 정밀한 압력 측정을 위해 설계되었습니다. 전체가 고품질 스테인리스 스틸로 제작된 이 게이지는 가혹한 조건과 부식성 매체를 견딜 수 있도록 제작되어 오래 지속되는 내구성과 성능을 보장합니다.
주요 특징:
견고한 구조: SUS304 또는 SUS316 스테인레스 스틸로 완전히 제작되어 탁월한 내식성과 장기적인 내구성을 보장합니다.
충격 방지: 고급 충격 흡수 메커니즘을 통합하여 진동이 심한 환경에서도 정확성을 유지합니다.
정확한 움직임: 움직임에 SUS304 스테인리스 스틸을 사용하여 정확하고 안정적인 압력 판독값을 제공합니다.
명확한 다이얼 및 표시: 상한 및 하한 압력 한계를 쉽게 읽을 수 있도록 강화 유리와 색상으로 구분된 포인터가 있는 투명한 다이얼이 특징입니다.
다양한 연결성: 광범위한 설치 요구 사항에 맞게 다양한 연결 스레드(M20×1.5, G, ZG, NPT)를 사용할 수 있습니다.
넓은 작동 범위: -35°C ~ +70°C의 온도 범위와 최대 85%의 상대 습도 내에서 안정적으로 작동합니다.
공칭 직경 |
Ø60mm, Ø100mm, Ø150mm |
부르동관 재질 |
주석-인청동관, SUS304, SUS316L |
커넥터 재질 |
동합금, SUS304, SUS316L |
무브먼트 소재 |
동합금, SUS304 |
케이스 재질 |
검정색 플라스틱 스프레이가 포함된 철 쉘, SUS304 |
게이지 유리 |
유기유리 |
제어 방법 |
상한 및 하한(이중 상한, 이중 하한) 접촉 금도금 접점 스위치. |
작동 온도 |
-35~+70℃, 상대 습도가 85%를 초과하지 않음(최저 온도에 가까운 작동은 정상 작동에 영향을 미칠 수 있음) |
연결 스레드 |
M14×1.5, M20×1.5, (NPT)1/2 |
용접방법 |
아르곤 아크 용접 |

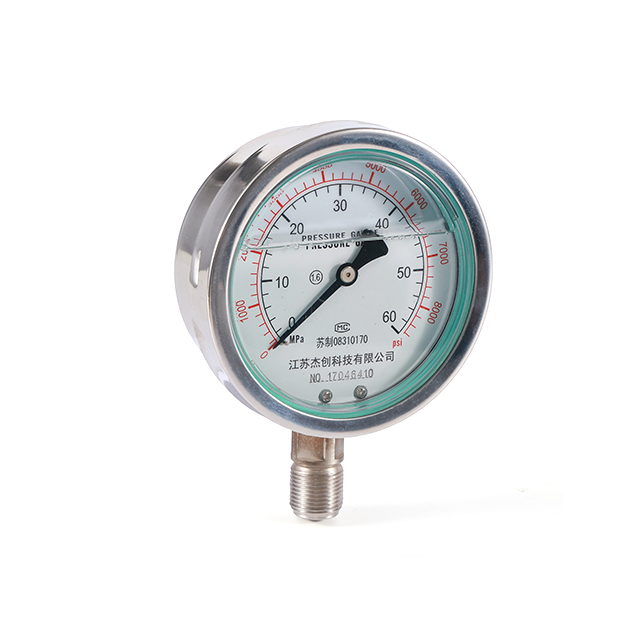

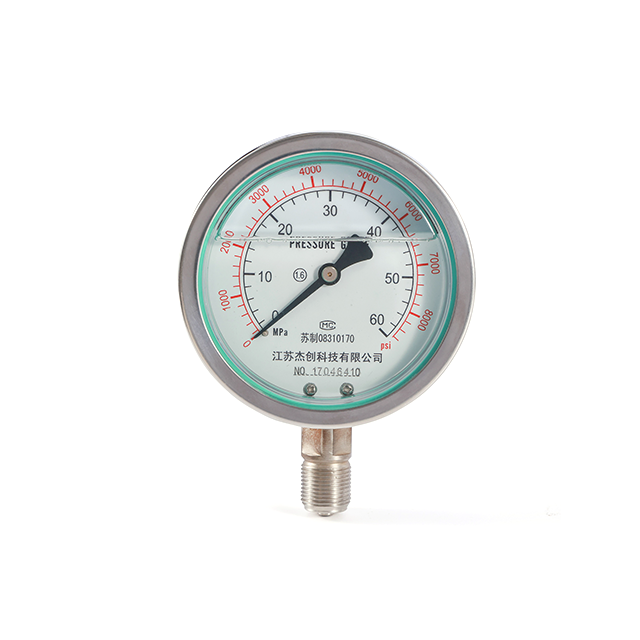

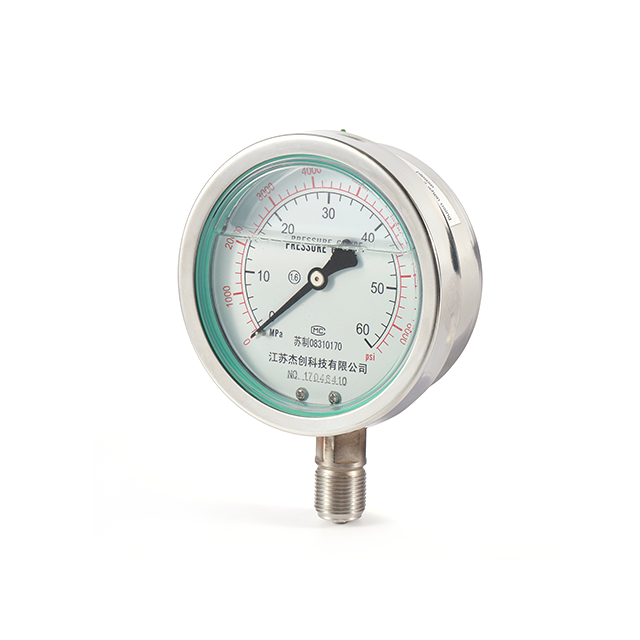

내충격형 |
실리콘 오일이 가득 들어있습니다. |
애플리케이션 |
매질과 주변 환경 모두를 부식시키는 가스 또는 액체의 압력을 측정하는 데 적합하며, 맥동 하중 및 진동이 있는 장소에서 사용됩니다. |
Y - TN - □ □ □ B - Z T
압력 게이지 충격 방지 공칭 직경 SS 벨트 엣지 |
모델 |
측정 범위(MPa) |
정확도 등급(%) |
스레드 연결 |
YTN-60B(ZT) |
0~(0.1/0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60)
-0.1~(0.15/0.3/0.5/0.9/2.4) |
2.5 |
M14*1.5 |
YTN-100B(ZT)
YTN-150B(ZT) |
0~(0.1/0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60/100)
-0.1~(0/0.15/0.3/0.5/0.9/2.4/3.9) |
1.6 |
M20*1.5 |
YTN-200B
YTN-250B |
0~(0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60)
-0.1~(0.15/0.3/0.5/0.9/2.4) |
1.6 |
M20*1.5 |
