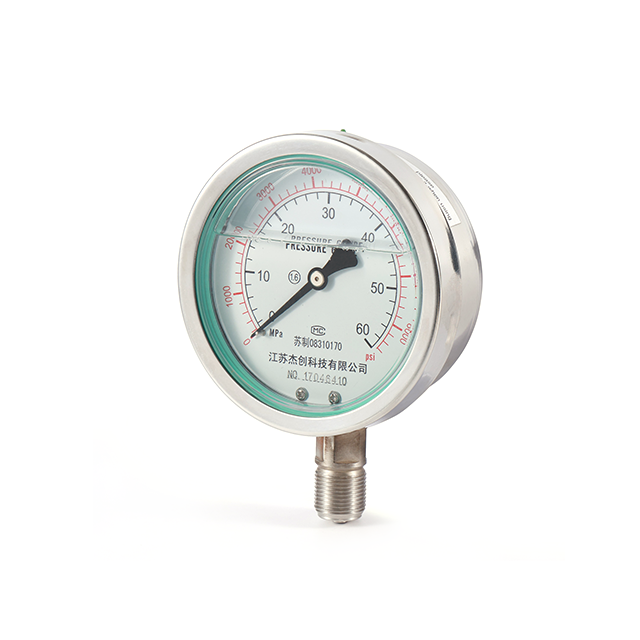

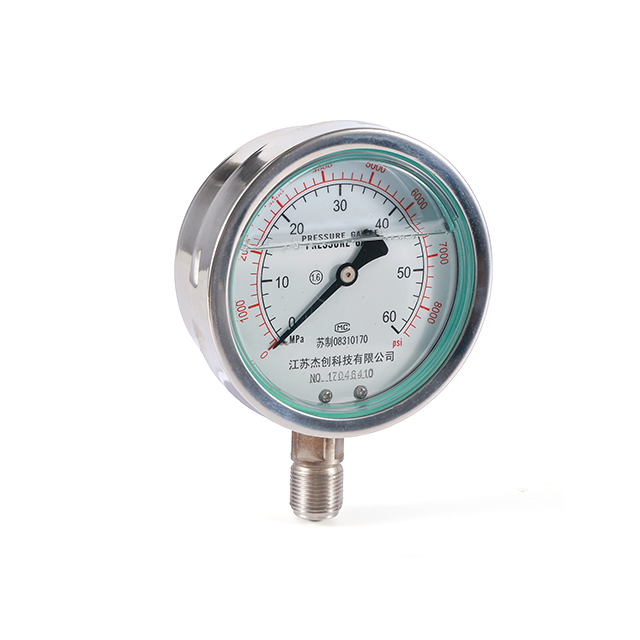

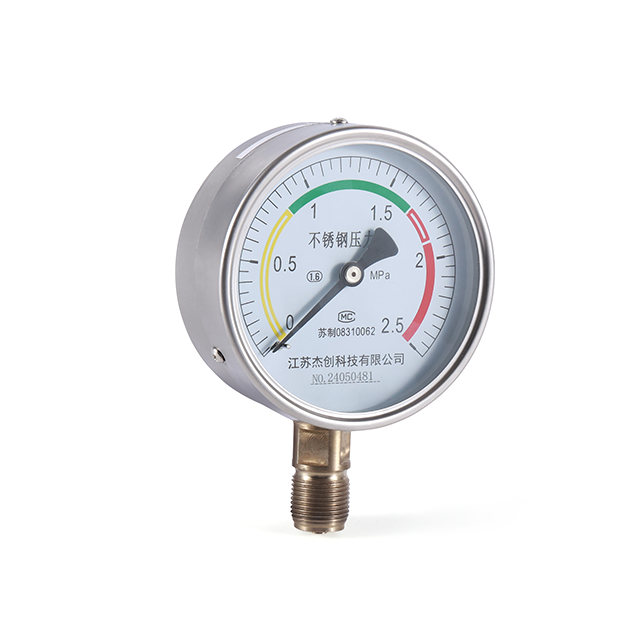

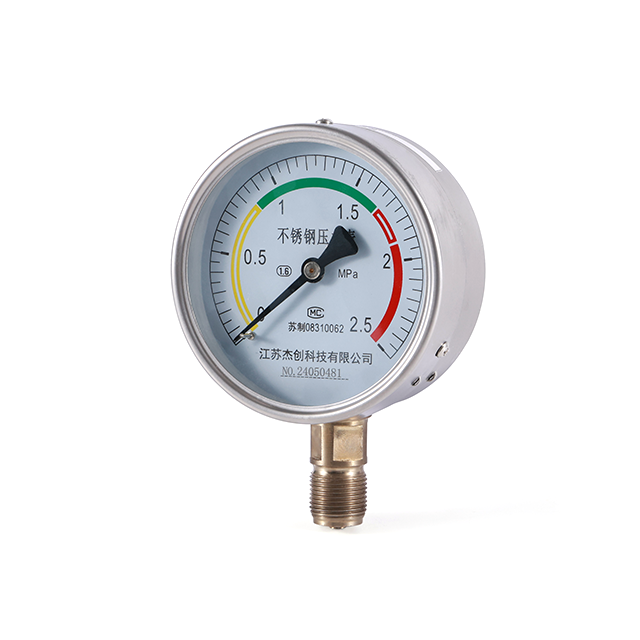

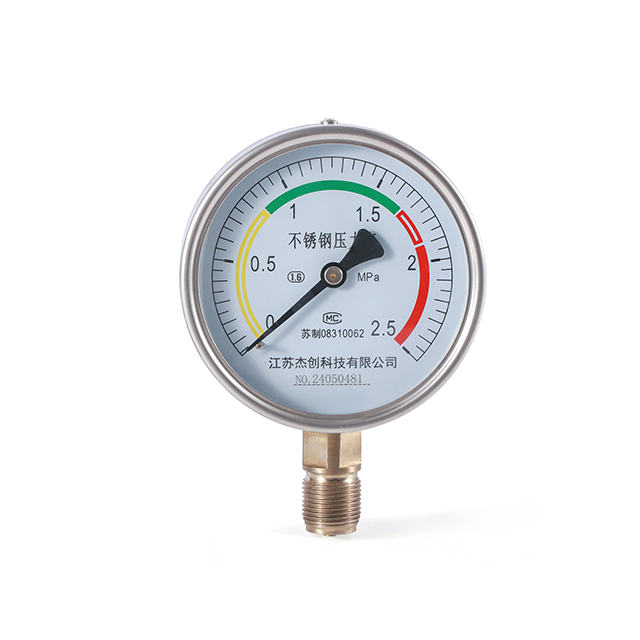

Manometer aus Edelstahl
Überblick:
Das YB-Edelstahl-Manometer, einschließlich der stoßfesten Ausführung, ist für die präzise Druckmessung von Gasen und Flüssigkeiten in industriellen Anwendungen konzipiert. Diese vollständig aus hochwertigem Edelstahl gefertigten Messgeräte sind so konstruiert, dass sie rauen Bedingungen und korrosiven Medien standhalten und eine lange Haltbarkeit und Leistung gewährleisten.
Hauptmerkmale:
Robuste Konstruktion: Vollständig aus Edelstahl SUS304 oder SUS316 gefertigt, was eine außergewöhnliche Korrosionsbeständigkeit und langfristige Haltbarkeit gewährleistet.
Stoßfest: Verfügt über fortschrittliche Stoßdämpfungsmechanismen, um die Genauigkeit auch in Umgebungen mit starken Vibrationen aufrechtzuerhalten.
Präzises Uhrwerk: Für das Uhrwerk wird Edelstahl SUS304 verwendet, der präzise und stabile Druckmesswerte liefert.
Klares Zifferblatt und Anzeige: Verfügt über ein klares Zifferblatt mit gehärtetem Glas und farbcodierten Zeigern zum einfachen Ablesen der oberen und unteren Druckgrenzen.
Vielseitige Konnektivität: Erhältlich mit verschiedenen Anschlussgewinden (M20×1,5, G, ZG, NPT), um einer Vielzahl von Installationsanforderungen gerecht zu werden.
Großer Betriebsbereich: Funktioniert zuverlässig in einem Temperaturbereich von -35 °C bis +70 °C und einer relativen Luftfeuchtigkeit von bis zu 85 %.
Nenndurchmesser |
φ60mm, φ100mm, φ150mm |
Bourdon-Rohrmaterial |
Zinn-Phosphor-Bronzerohr, SUS304, SUS316L |
Verbindungsmaterial |
Kupferlegierung, SUS304, SUS316L |
Bewegungsmaterial |
Kupferlegierung, SUS304 |
Gehäusematerial |
Eisenschale mit schwarzem Kunststoffspray, SUS304 |
Schauglas |
Organisches Glas |
Kontrollmethode |
Obere und untere Grenze, (doppelter oberer, doppelter unterer) Kontakt vergoldeter Kontaktschalter. |
Betriebstemperatur |
-35~+70℃, mit einer relativen Luftfeuchtigkeit von nicht mehr als 85 % (der Betrieb bei nahezu minimaler Temperatur kann den normalen Betrieb beeinträchtigen) |
Verbindungsthread |
M14×1,5, M20×1,5, (NPT)1/2 |
Schweißmethode |
Argon-Lichtbogenschweißen |
Stoßfester Typ |
Gefüllt mit Silikonöl |
Anwendung |
Geeignet zur Messung des Drucks von Gasen oder Flüssigkeiten, die sowohl für das Medium als auch für die Umgebung korrosiv sind, und für den Einsatz an Orten mit pulsierenden Belastungen und Vibrationen. |
Y - TN - □ □ □ B - Z T
Manometer, stoßfest, Nenndurchmesser SS, Bandkante |
Modell |
Messbereich (MPa) |
Genauigkeitsklasse (%) |
Gewindeverbindung |
YTN-60B (ZT) |
0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60)
-0,1~(0,15/0,3/0,5/0,9/2,4) |
2.5 |
M14*1,5 |
YTN-100B(ZT)
YTN-150B(ZT) |
0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100)
-0,1~(0/0,15/0,3/0,5/0,9/2,4/3,9) |
1.6 |
M20*1,5 |
YTN-200B
YTN-250B |
0~(0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60)
-0,1~(0,15/0,3/0,5/0,9/2,4) |
1.6 |
M20*1,5 |
