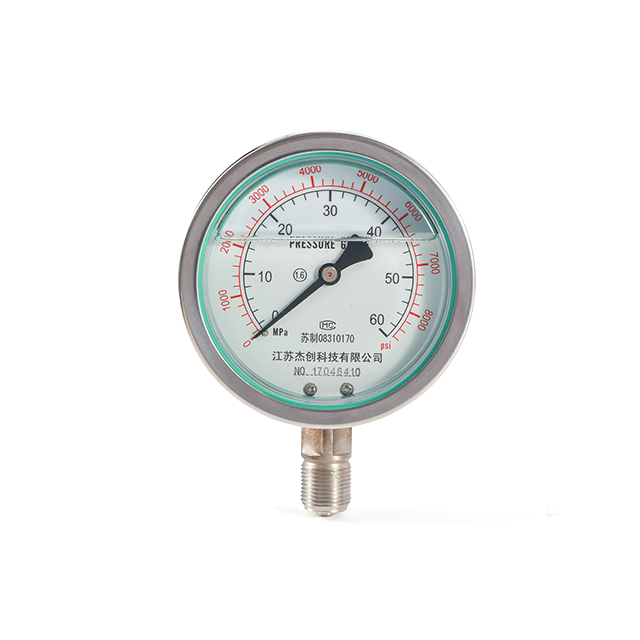

manomètre en acier inoxydable
Aperçu:
Le manomètre YB en acier inoxydable, y compris le type résistant aux chocs, est conçu pour une mesure précise de la pression des gaz et des liquides dans les applications industrielles. Fabriquées entièrement en acier inoxydable de haute qualité, ces jauges sont conçues pour résister aux conditions difficiles et aux milieux corrosifs, garantissant ainsi une durabilité et des performances durables.
Principales caractéristiques :
Construction robuste : entièrement fabriqué en acier inoxydable SUS304 ou SUS316, garantissant une résistance exceptionnelle à la corrosion et une durabilité à long terme.
Résistant aux chocs : intègre des mécanismes avancés d'absorption des chocs pour maintenir la précision dans les environnements à fortes vibrations.
Mouvement précis : utilise l'acier inoxydable SUS304 pour le mouvement, fournissant des lectures de pression précises et stables.
Cadran et indication clairs : comporte un cadran clair avec verre trempé et des pointeurs à code couleur pour une lecture facile des limites de pression supérieure et inférieure.
Connectivité polyvalente : disponible avec différents filetages de connexion (M20 × 1,5, G, ZG, NPT) pour répondre à un large éventail d'exigences d'installation.
Large plage de fonctionnement : fonctionne de manière fiable dans une plage de température de -35 °C à +70 °C et une humidité relative jusqu'à 85 %.
Diamètre nominal |
φ60mm, φ100mm, φ150mm |
Matériau du tube de Bourdon |
Tube en bronze étain-phosphore, SUS304, SUS316L |
Matériau du connecteur |
Alliage de cuivre, SUS304, SUS316L |
Matériel de mouvement |
Alliage de cuivre, SUS304 |
Matériau du boîtier |
Coque en fer avec spray en plastique noir, SUS304 |
Verre de jauge |
Verre biologique |
Méthode de contrôle |
Limites supérieure et inférieure, (double supérieur, double inférieur) contacteur plaqué or. |
Température de fonctionnement |
-35~+70℃, avec une humidité relative ne dépassant pas 85 % (un fonctionnement à une température proche du minimum peut affecter le fonctionnement normal) |
Fil de connexion |
M14×1,5, M20×1,5, (NPT)1/2 |
Méthode de soudage |
Soudage à l'arc sous argon |
Type résistant aux chocs |
Rempli d'huile de silicone |
Application |
Convient pour mesurer la pression de gaz ou de liquides corrosifs à la fois pour le milieu et l'environnement, et utilisé dans des endroits soumis à des charges pulsatoires et à des vibrations. |
Y - TN - □ □ □ B - Z T
Manomètre Résistant aux chocs Diamètre nominal SS Bord de la bande |
Modèle |
Plage de mesure (MPa) |
Classe de précision (%) |
Connexion de fil |
YTN-60B (ZT) |
0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60)
-0,1~(0,15/0,3/0,5/0,9/2,4) |
2.5 |
M14*1.5 |
YTN-100B (ZT)
YTN-150B (ZT) |
0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100)
-0,1~(0/0,15/0,3/0,5/0,9/2,4/3,9) |
1.6 |
M20*1.5 |
YTN-200B
YTN-250B |
0~(0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60)
-0,1~(0,15/0,3/0,5/0,9/2,4) |
1.6 |
M20*1.5 |
