Visão geral do produto

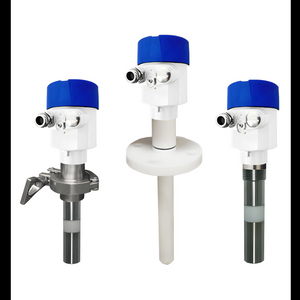

A chave de nível de ponto capacitivo JC-62K foi projetada para detectar quando um material atinge um nível predefinido em um recipiente industrial, tanque ou tremonha. Ele usa detecção capacitiva para detectar alterações ao redor da sonda e fornece um sinal de comutação de relé para sistemas externos de alarme e controle.

A unidade apresenta uma construção integral, uma sonda de aço inoxidável 316 e uma seção de detecção isolada com PTFE. A configuração listada inclui uma fonte de alimentação de 24 VCC, uma conexão de processo NPT de 3/4 pol. e um comprimento de sonda de 200 mm. O ajuste de sensibilidade e as configurações de atraso ajudam os usuários a adaptar a resposta de comutação à aplicação.

O interruptor pode ser considerado para alarmes de nível de líquido, controle de bombas e outras tarefas de detecção de nível pontual, sujeito à compatibilidade do meio e às condições operacionais. O uso em áreas classificadas requer confirmação da configuração e certificação do produto aplicável.

Aplicações Típicas

• Alarmes de nível alto/baixo do tanque: detecta um nível predefinido para acionar um alarme externo.

• Aviso de transbordamento do tanque: Fornece um sinal de comutação quando o material atinge o ponto de detecção selecionado, quando corretamente instalado e integrado ao sistema de controle.

• Controle de partida/parada da bomba: Fornece um sinal de comutação relacionado ao nível para um circuito de controle compatível.

• Monitoramento de Vasos de Processo: Detecta um nível definido em vasos compatíveis.

• Armazenamento de Produtos Químicos: Pode ser considerado após verificação da compatibilidade da sonda, do isolamento e da vedação com o meio do processo.

• Detecção de lama ou pó: Requer avaliação de propriedades dielétricas, condutividade, tendência de acúmulo e condições de instalação antes da seleção.

A adequação da aplicação depende do meio e das condições reais do processo. O interruptor não deve ser tratado como universalmente adequado para todos os líquidos, lamas ou pós.

Principais recursos e benefícios

• Detecção de nível pontual: detecta se o material atingiu um nível predefinido em vez de medir continuamente o nível total.

• Saída de comutação de relé: Fornece um sinal de comutação para circuitos de alarme e controle compatíveis.

• Fonte de alimentação de 24 VCC: Compatível com sistemas de controle projetados para uma alimentação de 24 VCC.

• Sonda de aço inoxidável 316: Fornece um material de sonda resistente à corrosão para meios de processo compatíveis.

• Seção de detecção isolada com PTFE: Ajuda a isolar eletricamente a seção de detecção; a compatibilidade química deve ser verificada para o meio real.

• Sensibilidade Ajustável: Permite que a resposta de detecção seja ajustada para a aplicação pretendida, sujeita às instruções de operação do dispositivo.

• Atraso de tempo ajustável: A faixa de atraso listada de 0 a 30 s pode ajudar a gerenciar a resposta de comutação quando configurada adequadamente.

Especificações Técnicas

Nota: As especificações podem ser personalizadas de acordo com as necessidades do cliente.

Opções de configuração

Os seguintes itens devem ser confirmados no momento do pedido:

• Comprimento da sonda e posição de detecção necessária

• Tipo e tamanho da conexão do processo

• Arranjo de contato de relé necessário

• Requisitos de lógica de comutação e circuito de controle

• Configurações de sensibilidade e atraso de tempo

• Temperatura e pressão do processo

• Propriedades médias e tendência de acúmulo

• Proteção de gabinete necessária e certificação de áreas perigosas

Opções como relés SPDT/DPDT e contatos NA/NC devem ser verificadas em relação à configuração do produto disponível.

Guia de seleção

Antes de selecionar o JC-62K, forneça as seguintes informações:

1. Meio: Identifique o líquido, lama, pó ou outro material a ser detectado.

2. Ponto de detecção: Especifique a posição de detecção de nível alto, baixo ou intermediário necessária.

3. Condições do Processo: Fornecem temperatura e pressão normais e máximas do processo.

4. Instalação: Confirme a conexão do tanque ou vaso e o comprimento necessário da sonda.

5. Requisitos de controle: Especifique a disposição dos contatos do relé e como o sinal será usado.

6. Área Perigosa: Se aplicável, forneça a classificação e certificação de área perigosa exigida.

7. Compatibilidade do material: Confirme a compatibilidade entre o meio e todos os componentes molhados ou expostos.

A seleção final deve ser baseada na configuração confirmada do instrumento e nas condições operacionais.

Perguntas frequentes

Q1: O JC-62K mede continuamente o nível do líquido?

R: Não. É uma chave de nível pontual projetada para detectar se o material atingiu um ponto de detecção predefinido.

Q2: Qual é o sinal de saída?

R: A configuração listada usa uma saída de relé. A disposição de contato necessária e a compatibilidade com o circuito de controle externo devem ser confirmadas antes do pedido.

Q3: Ele pode detectar lama ou pó?

R: Potencialmente, dependendo das propriedades dielétricas do material, condutividade, tendência de acúmulo e condições de instalação. Confirme a adequação para o meio específico antes da seleção.

Q4: A conexão do processo é NPT de 3/4 pol.?

R: As informações atuais do produto listam uma conexão NPT de 3/4 pol. Confirme o padrão de conexão e as dimensões em relação aos requisitos de instalação.

Q5: O produto é aprovado para áreas perigosas?

R: A página disponível não estabelece uma certificação específica para áreas perigosas. Forneça a classificação exigida para que o modelo e a certificação aplicáveis ​​possam ser verificados.

Q6: Quais informações são necessárias para uma cotação?

R: Forneça o meio, o ponto de detecção, o comprimento da sonda, a conexão do processo, a temperatura, a pressão, a fonte de alimentação, os requisitos do relé e quaisquer requisitos de certificação de área perigosa.

Solicite uma cotação

Envie os detalhes da sua aplicação, propriedades do meio, ponto de detecção necessário, condições do processo e requisitos de controle. Nossa equipe pode revisar a aplicação e confirmar a configuração adequada do JC-62K, opções disponíveis e detalhes do orçamento.
