제품개요

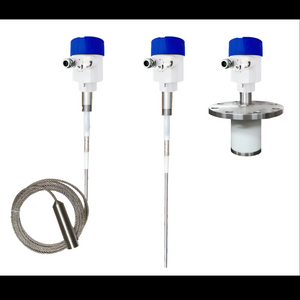

JC-62K 용량성 포인트 레벨 스위치는 산업용 용기, 탱크 또는 호퍼에서 재료가 미리 설정된 레벨에 도달하는 시점을 감지하도록 설계되었습니다. 정전식 감지를 사용하여 프로브 주변의 변화를 감지하고 외부 경보 및 제어 시스템에 릴레이 전환 신호를 제공합니다.

이 장치는 일체형 구조, 316 스테인리스 스틸 프로브 및 PTFE 절연 감지 섹션을 갖추고 있습니다. 나열된 구성에는 24VDC 전원 공급 장치, 3/4인치 NPT 프로세스 연결 및 200mm 프로브 길이가 포함됩니다. 감도 조정 및 시간 지연 설정은 사용자가 애플리케이션에 대한 스위칭 응답을 조정하는 데 도움이 됩니다.

이 스위치는 매체 호환성 및 작동 조건에 따라 액체 레벨 경보, 펌프 제어 및 기타 포인트 레벨 감지 작업에 사용될 수 있습니다. 위험 지역에서 사용하려면 해당 제품 구성 및 인증을 확인해야 합니다.

일반적인 응용 분야

• 탱크 고/저 수위 경보: 사전 설정된 수위를 감지하여 외부 경보를 발동합니다.

• 탱크 넘침 경고: 제어 시스템에 올바르게 설치 및 통합된 경우 재료가 선택한 감지 지점에 도달하면 전환 신호를 제공합니다.

• 펌프 시작/정지 제어: 레벨 관련 스위칭 신호를 호환 제어 회로에 공급합니다.

• 공정 용기 모니터링: 호환 용기에서 정의된 레벨을 감지합니다.

• 화학물질 보관: 프로세스 매체와의 프로브, 절연 및 밀봉 호환성을 확인한 후 고려할 수 있습니다.

• 슬러리 또는 분말 감지: 선택하기 전에 유전 특성, 전도성, 축적 경향 및 설치 조건에 대한 평가가 필요합니다.

적용 적합성은 매체 및 실제 공정 조건에 따라 달라집니다. 스위치는 모든 액체, 슬러리 또는 분말에 보편적으로 적합한 것으로 취급되어서는 안 됩니다.

주요 기능 및 이점

• 포인트 레벨 감지: 전체 레벨을 지속적으로 측정하는 대신 재료가 사전 설정된 레벨에 도달했는지 여부를 감지합니다.

• 릴레이 스위칭 출력: 호환되는 경보 및 제어 회로에 대한 스위칭 신호를 제공합니다.

• 24 VDC 전원 공급 장치: 24 VDC 공급 장치용으로 설계된 제어 시스템과 일치합니다.

• 316 스테인리스강 프로브: 호환되는 공정 매체에 부식 방지 프로브 재료를 제공합니다.

• PTFE 절연 감지 섹션: 감지 섹션을 전기적으로 분리하는 데 도움이 됩니다. 실제 매체에 대한 화학적 호환성을 확인해야 합니다.

• 조정 가능한 감도: 장치의 작동 지침에 따라 의도된 응용 분야에 맞게 감지 반응을 조정할 수 있습니다.

• 조정 가능한 시간 지연: 나열된 0~30초 지연 범위는 적절하게 구성된 경우 스위칭 응답을 관리하는 데 도움이 될 수 있습니다.

기술 사양

참고: 사양은 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.

구성 옵션

주문 시 다음 항목을 확인해야 합니다.

• 프로브 길이 및 필요한 감지 위치

• 프로세스 연결 유형 및 크기

• 필수 릴레이 접점 배열

• 스위칭 논리 및 제어 회로 요구 사항

• 감도 및 시간 지연 설정

• 공정 온도 및 압력

• 중간 특성 및 축적 경향

• 필수 인클로저 보호 및 위험 지역 인증

SPDT/DPDT 릴레이 및 NO/NC 접점과 같은 옵션은 사용 가능한 제품 구성을 기준으로 확인해야 합니다.

선택 가이드

JC-62K를 선택하기 전에 다음 정보를 제공하십시오.

1. 매체: 감지할 액체, 슬러리, 분말 또는 기타 물질을 식별합니다.

2. 감지 지점: 필요한 고레벨, 저레벨 또는 중간 감지 위치를 지정합니다.

3. 프로세스 조건: 정상 및 최대 프로세스 온도와 압력을 제공합니다.

4. 설치: 탱크 또는 용기 연결과 필요한 프로브 길이를 확인하십시오.

5. 제어 요구 사항: 릴레이 접점 배열과 신호 사용 방법을 지정합니다.

6. 위험 지역: 해당하는 경우 필수 위험 지역 분류 및 인증을 제공하십시오.

7. 재료 호환성: 매체와 모든 젖거나 노출된 구성 요소 간의 호환성을 확인하십시오.

최종 선택은 확인된 기기 구성 및 작동 조건을 기반으로 해야 합니다.

FAQ

Q1: JC-62K는 액체 레벨을 지속적으로 측정합니까?

A: 아니요. 재료가 미리 설정된 감지 지점에 도달했는지 여부를 감지하도록 설계된 포인트 레벨 스위치입니다.

Q2: 출력 신호는 무엇입니까?

A: 나열된 구성은 릴레이 출력을 사용합니다. 주문하기 전에 필요한 접점 배열과 외부 제어 회로와의 호환성을 확인해야 합니다.

Q3: 슬러리나 분말을 감지할 수 있나요?

A: 잠재적으로 재료의 유전 특성, 전도성, 축적 경향 및 설치 조건에 따라 달라질 수 있습니다. 선택하기 전에 특정 매체에 대한 적합성을 확인하십시오.

Q4: 프로세스 연결은 3/4인치 NPT입니까?

A: 현재 제품 정보에는 3/4인치 NPT 연결이 나열되어 있습니다. 설치 요구 사항에 따라 연결 표준 및 치수를 확인하십시오.

Q5: 제품이 위험 지역용 승인을 받았나요?

A: 사용 가능한 페이지에는 특정 위험 지역 인증이 설정되어 있지 않습니다. 해당 모델 및 인증을 확인할 수 있도록 필수 분류를 입력해주세요.

Q6: 견적을 위해서는 어떤 정보가 필요합니까?

A: 매체, 감지 지점, 프로브 길이, 프로세스 연결, 온도, 압력, 전원 공급 장치, 릴레이 요구 사항 및 위험 지역 인증 요구 사항을 제공하십시오.

견적 요청

응용 분야 세부 정보, 매체 특성, 필수 검출 지점, 공정 조건 및 제어 요구 사항을 보내주십시오. 우리 팀은 신청서를 검토하고 적합한 JC-62K 구성, 사용 가능한 옵션 및 견적 세부 사항을 확인할 수 있습니다.
