Produktübersicht

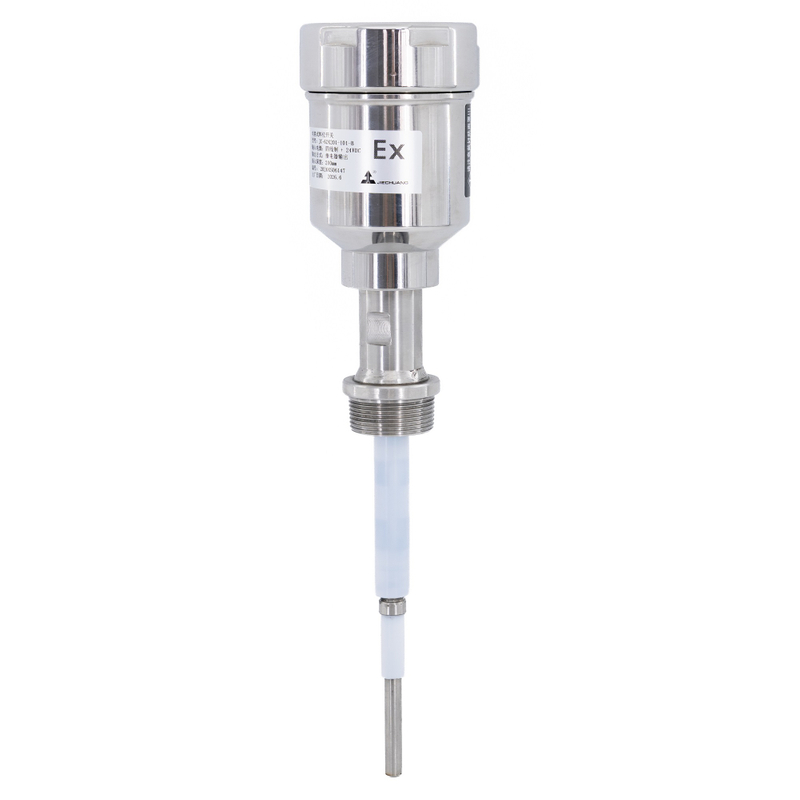

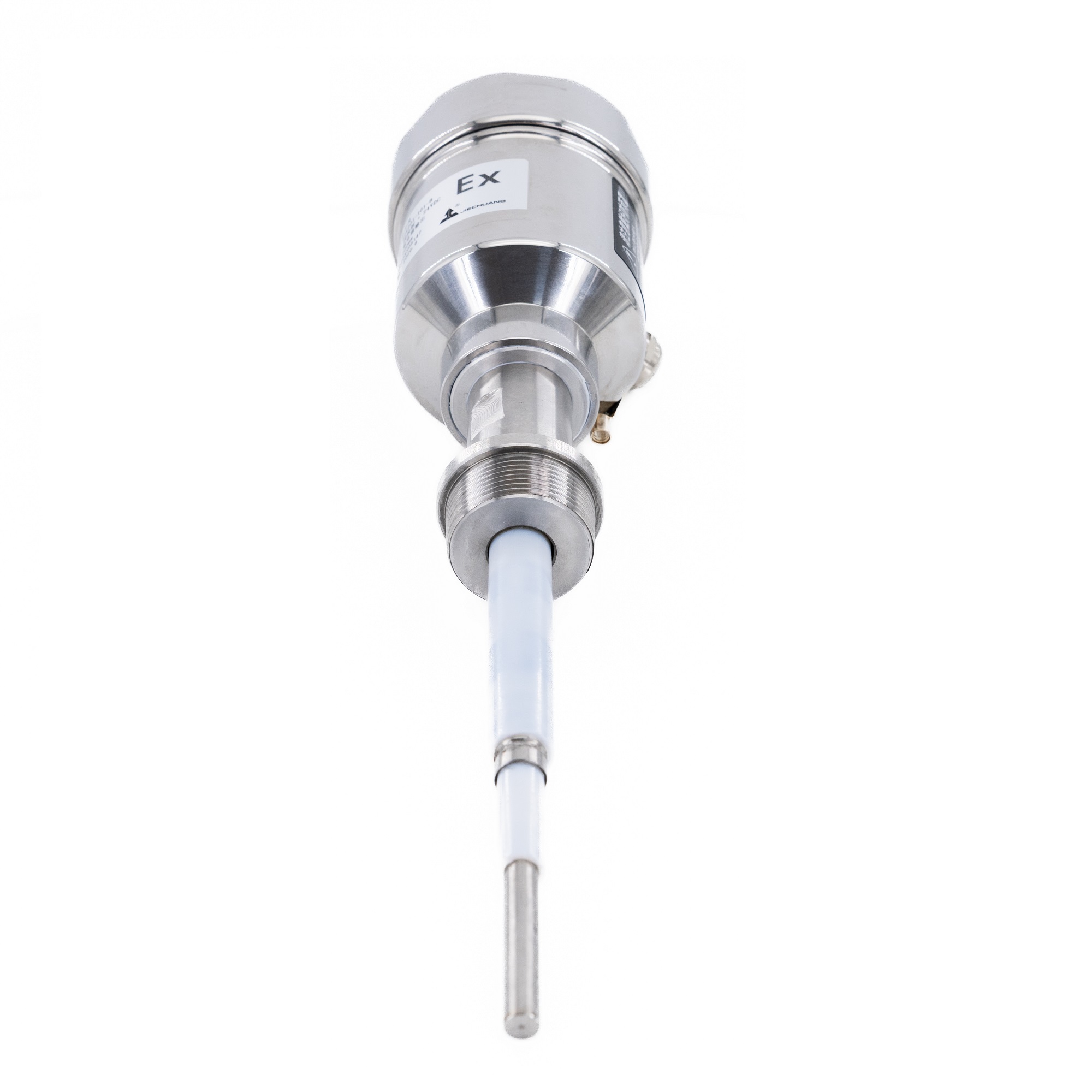

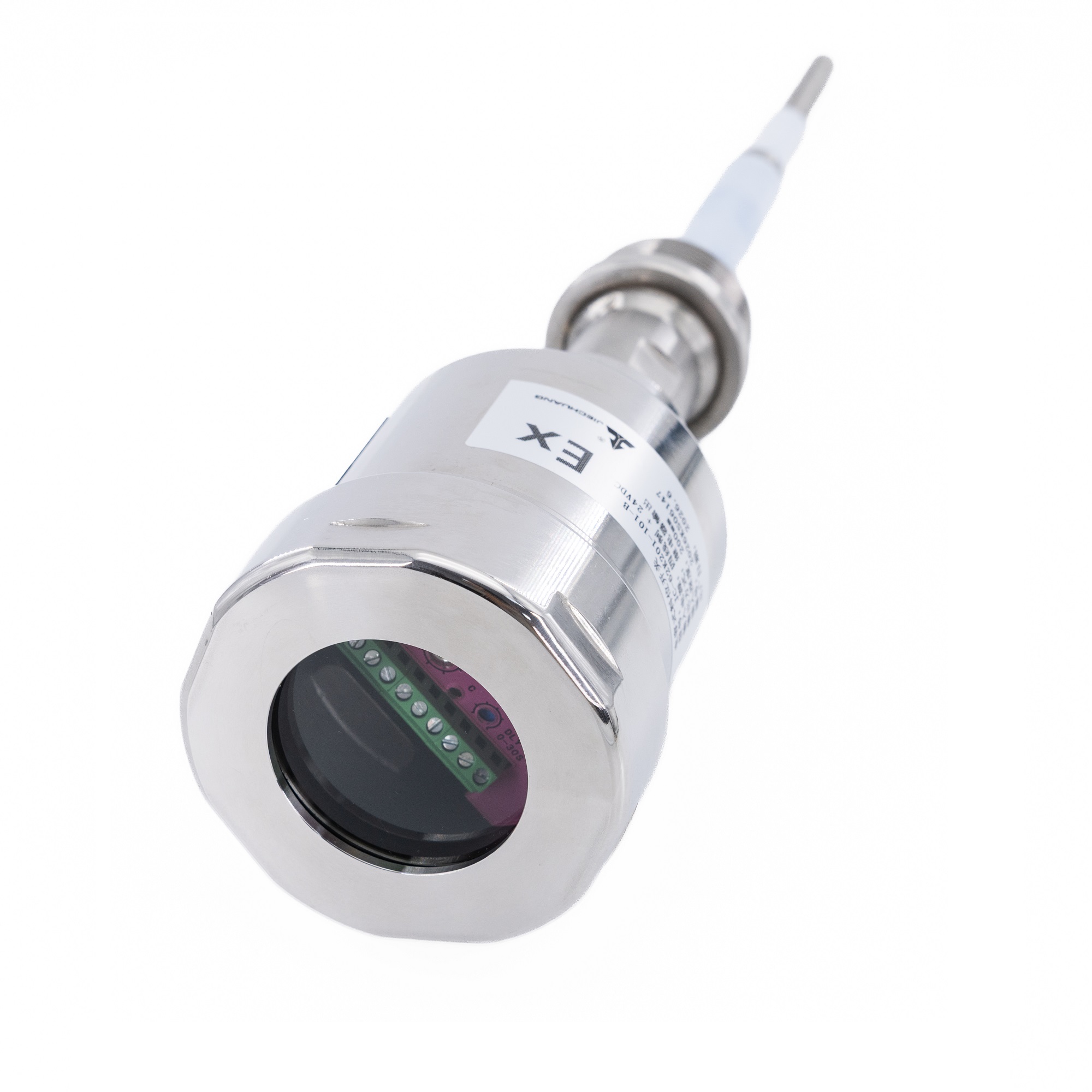

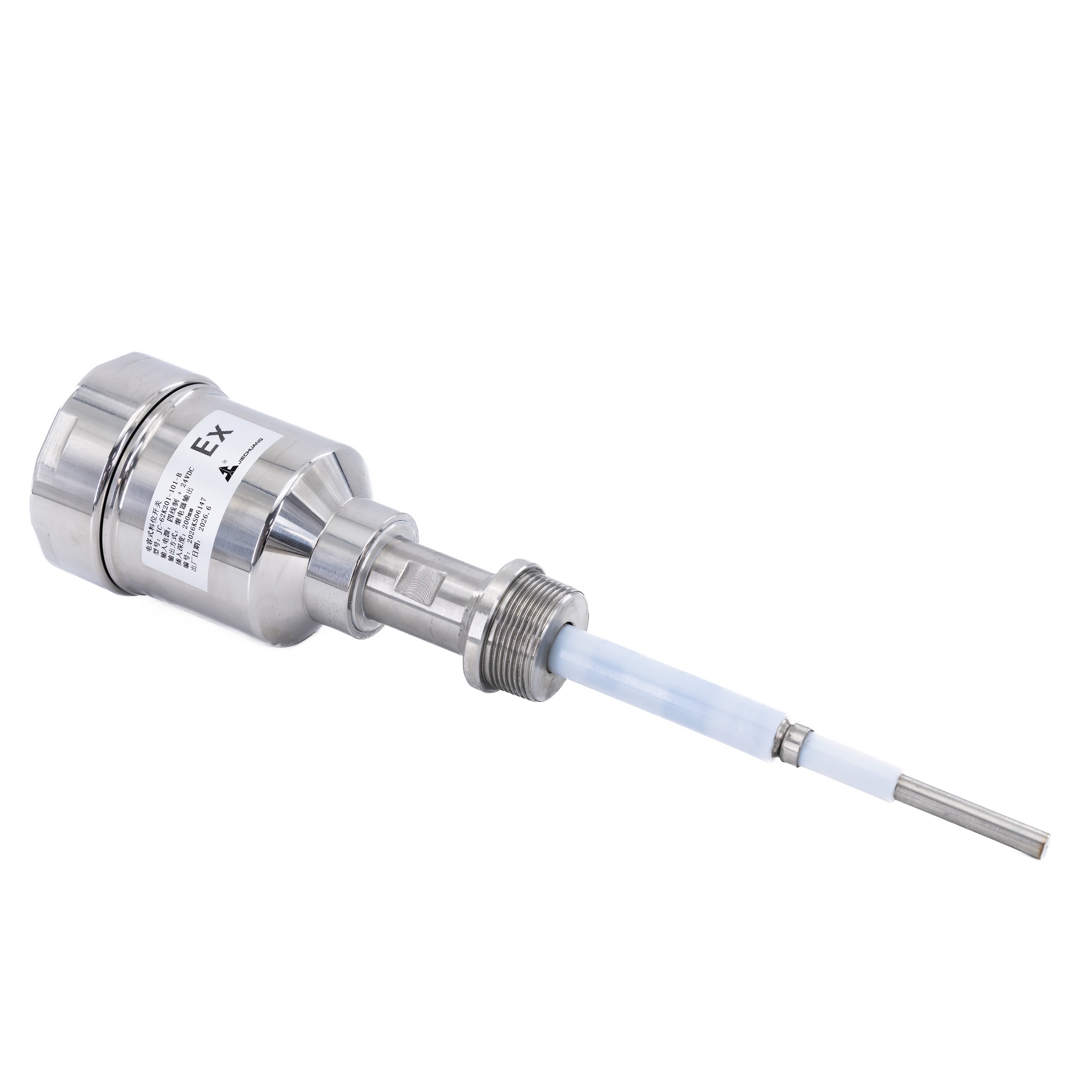

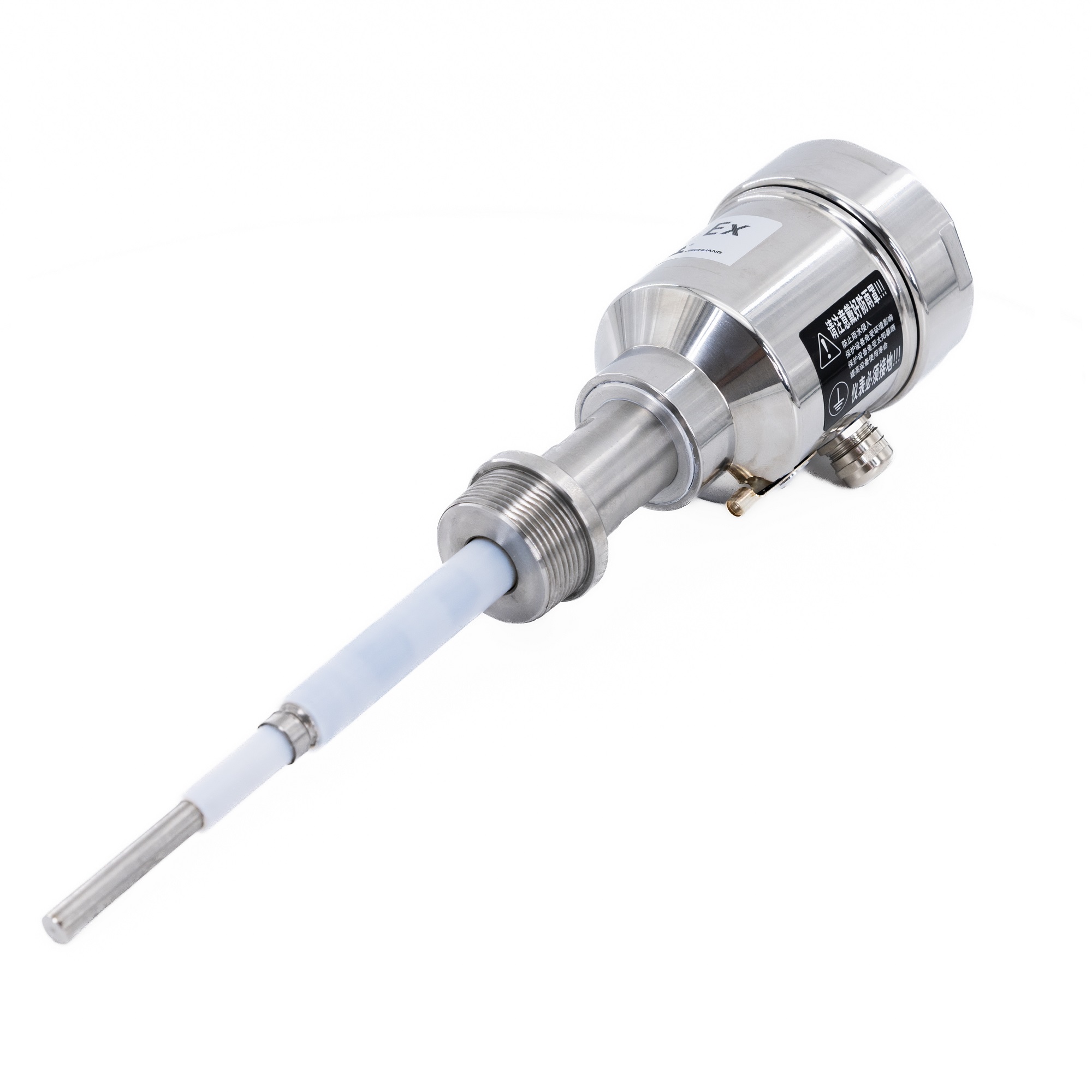

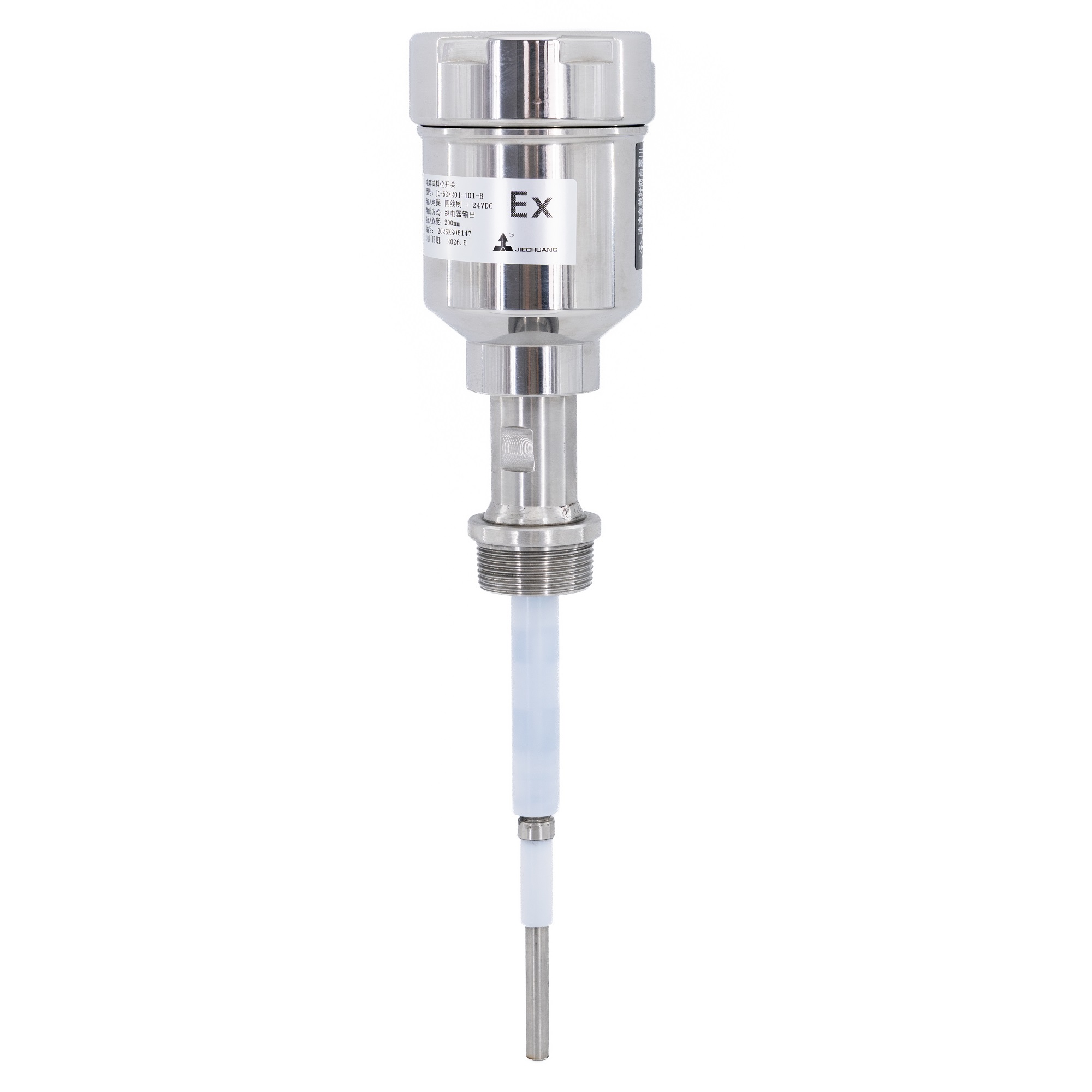

Der kapazitive Grenzstandschalter JC-62K wurde entwickelt, um zu erkennen, wann ein Material in einem Industriebehälter, Tank oder Trichter einen voreingestellten Füllstand erreicht. Es nutzt kapazitive Sensoren zur Erkennung von Veränderungen rund um die Sonde und stellt ein Relaisschaltsignal für externe Alarm- und Steuersysteme bereit.
Das Gerät verfügt über eine integrierte Konstruktion, eine Sonde aus Edelstahl 316 und einen PTFE-isolierten Messbereich. Die aufgeführte Konfiguration umfasst eine 24-VDC-Stromversorgung, einen 3/4-Zoll-NPT-Prozessanschluss und eine Sondenlänge von 200 mm. Empfindlichkeitsanpassung und Zeitverzögerungseinstellungen helfen Benutzern, die Schaltreaktion an die Anwendung anzupassen.
Der Schalter kann für Flüssigkeitsstandalarme, Pumpensteuerung und andere Grenzstanderkennungsaufgaben in Betracht gezogen werden, vorbehaltlich der Medienverträglichkeit und der Betriebsbedingungen. Für den Einsatz in explosionsgefährdeten Bereichen ist eine Bestätigung der entsprechenden Produktkonfiguration und -zertifizierung erforderlich.
Typische Anwendungen
Alarme für hohen/niedrigen Tankfüllstand: Erkennt einen voreingestellten Füllstand, um einen externen Alarm auszulösen.
Warnung vor Tanküberfüllung: Stellt bei korrekter Installation und Integration in das Steuerungssystem ein Schaltsignal bereit, wenn das Material den ausgewählten Erkennungspunkt erreicht.
Pumpen-Start-/Stopp-Steuerung: Liefert ein füllstandsbezogenes Schaltsignal an einen kompatiblen Steuerkreis.
Prozessbehälterüberwachung: Erkennt einen definierten Füllstand in kompatiblen Behältern.
Lagerung von Chemikalien: Kann in Betracht gezogen werden, nachdem die Kompatibilität von Sonde, Isolierung und Dichtung mit dem Prozessmedium überprüft wurde.
Schlamm- oder Pulvererkennung: Erfordert vor der Auswahl eine Bewertung der dielektrischen Eigenschaften, der Leitfähigkeit, der Ablagerungstendenz und der Installationsbedingungen.
Die Anwendungseignung hängt vom Medium und den tatsächlichen Prozessbedingungen ab. Der Schalter sollte nicht als universell für jede Flüssigkeit, jeden Schlamm oder jedes Pulver geeignet angesehen werden.
Hauptmerkmale und Vorteile
Punktfüllstandserkennung: Erkennt, ob das Material einen voreingestellten Füllstand erreicht hat, anstatt kontinuierlich den vollen Füllstand zu messen.
Relaisschaltausgang: Stellt ein Schaltsignal für kompatible Alarm- und Steuerkreise bereit.
24-V-Gleichstromversorgung: Passt zu Steuerungssystemen, die für eine 24-V-Gleichstromversorgung ausgelegt sind.
Sonde aus Edelstahl 316: Bietet ein korrosionsbeständiges Sondenmaterial für kompatible Prozessmedien.
PTFE-isolierter Sensorabschnitt: Trägt zur elektrischen Isolierung des Sensorabschnitts bei; Die chemische Verträglichkeit muss für das jeweilige Medium überprüft werden.

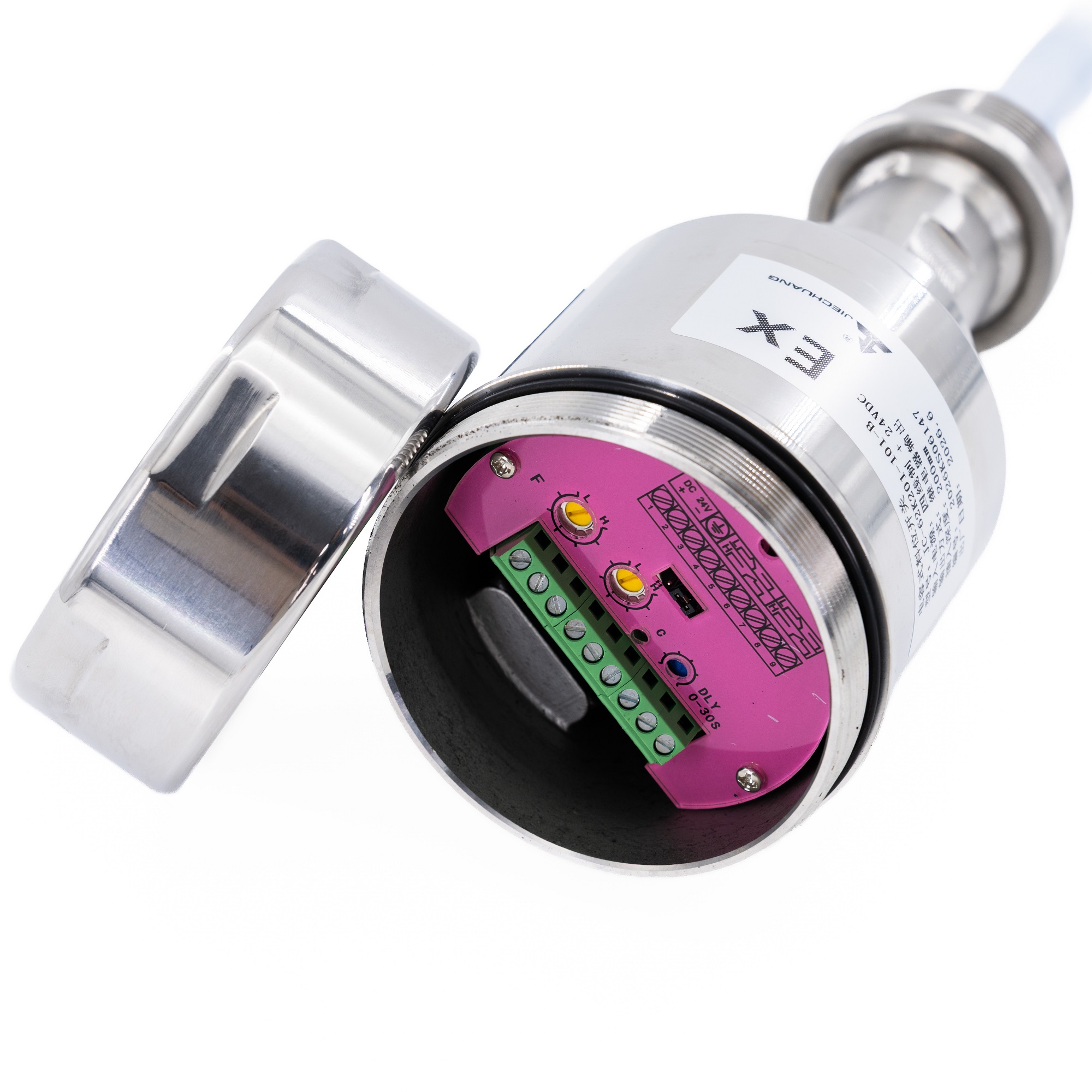

Einstellbare Empfindlichkeit: Ermöglicht die Anpassung der Sensorreaktion an die beabsichtigte Anwendung, abhängig von der Bedienungsanleitung des Geräts.
Einstellbare Zeitverzögerung: Der aufgeführte Verzögerungsbereich von 0–30 s kann bei entsprechender Konfiguration dabei helfen, die Schaltreaktion zu steuern.
Technische Spezifikationen
Parameter |
Spezifikation |
Modell |
JC-62K-Serie |
Produkttyp |
Kapazitiver Grenzstandschalter |
Stromversorgung |
24 VDC |
Verdrahtung |
4-Draht |
Ausgabe |
Relais |
Relaistyp |
SPDT / DPDT |
Kontaktkonfiguration |
NEIN / NC |
Konstruktion |
Integraler Typ |
Sondenlänge |
200 mm |
Sondendurchmesser |
Φ9,5 mm |
Prozessanbindung |
3/4' NPT |
Sondenmaterial |
Edelstahl 316 |
Sondenisolierung |
PTFE |
Interne Abdichtung |
Epoxidharz |
Empfindlichkeit |
Einstellbar |
Zeitverzögerung |
0–30 s |
Maximale Prozesstemperatur |
121°C |
Maximaler Prozessdruck |
1,35 MPa |
Schutzklasse |
IP65, IP67, IP68 optional |
Explosionsgeschützte Klassifizierung |
Exd IICT6 GB |
Hinweis: Die Spezifikationen können je nach Kundenwunsch angepasst werden.
Konfigurationsoptionen
Die folgenden Punkte sollten bei der Bestellung bestätigt werden:
Sondenlänge und erforderliche Erkennungsposition
Art und Größe der Prozessverbindung
Erforderliche Relaiskontaktanordnung
Anforderungen an Schaltlogik und Steuerkreise
Empfindlichkeits- und Zeitverzögerungseinstellungen
Prozesstemperatur und -druck
Mittlere Eigenschaften und Ansatzneigung
Erforderlicher Gehäuseschutz und Ex-Zertifizierung
Optionen wie SPDT/DPDT-Relais und NO/NC-Kontakte müssen anhand der verfügbaren Produktkonfiguration überprüft werden.
Auswahlhilfe
Geben Sie vor der Auswahl des JC-62K die folgenden Informationen an:
Medium: Identifizieren Sie die Flüssigkeit, den Schlamm, das Pulver oder das andere Material, das erkannt werden soll.
Erkennungspunkt: Geben Sie die erforderliche Erkennungsposition auf hoher, niedriger oder mittlerer Ebene an.
Prozessbedingungen: Stellen Sie normale und maximale Prozesstemperatur und -druck bereit.
Installation: Bestätigen Sie den Tank- oder Behälteranschluss und die erforderliche Sondenlänge.
Steuerungsanforderungen: Geben Sie die Anordnung der Relaiskontakte und die Verwendung des Signals an.
Gefahrenbereich: Geben Sie gegebenenfalls die erforderliche Klassifizierung und Zertifizierung des Gefahrenbereichs an.
Materialkompatibilität: Bestätigen Sie die Kompatibilität zwischen dem Medium und allen benetzten oder exponierten Komponenten.
Die endgültige Auswahl sollte auf der bestätigten Gerätekonfiguration und den Betriebsbedingungen basieren.
FAQ
F1: Misst der JC-62K kontinuierlich den Flüssigkeitsstand?
A: Nein. Es handelt sich um einen Grenzstandschalter, der erkennt, ob Material einen voreingestellten Erkennungspunkt erreicht hat.
F2: Was ist das Ausgangssignal?
A: Die aufgeführte Konfiguration verwendet einen Relaisausgang. Vor der Bestellung ist die erforderliche Kontaktanordnung und Kompatibilität mit dem externen Steuerkreis zu prüfen.
F3: Kann es Schlamm oder Pulver erkennen?
A: Möglicherweise, abhängig von den dielektrischen Eigenschaften, der Leitfähigkeit, der Ablagerungstendenz und den Installationsbedingungen des Materials. Bestätigen Sie vor der Auswahl die Eignung für das jeweilige Medium.
F4: Ist der Prozessanschluss 3/4 Zoll NPT?
A: In den aktuellen Produktinformationen ist ein 3/4-Zoll-NPT-Anschluss aufgeführt. Überprüfen Sie den Anschlussstandard und die Abmessungen anhand der Installationsanforderungen.
F5: Ist das Produkt für explosionsgefährdete Bereiche zugelassen?
A: Die verfügbare Seite legt keine spezifische Zertifizierung für explosionsgefährdete Bereiche fest. Bitte geben Sie die erforderliche Klassifizierung an, damit das entsprechende Modell und die Zertifizierung überprüft werden können.
A: Bitte geben Sie das Medium, den Detektionspunkt, die Sondenlänge, den Prozessanschluss, die Temperatur, den Druck, die Stromversorgung, die Relaisanforderungen und alle Zertifizierungsanforderungen für explosionsgefährdete Bereiche an.
Fordern Sie ein Angebot an
Bitte senden Sie Ihre Anwendungsdetails, Medieneigenschaften, erforderlichen Nachweispunkt, Prozessbedingungen und Kontrollanforderungen. Unser Team kann den Antrag prüfen und die geeignete JC-62K-Konfiguration, verfügbare Optionen und Angebotsdetails bestätigen.
