نظرة عامة على المنتج

تم تصميم مفتاح مستوى نقطة السعة JC-62K لاكتشاف متى تصل المادة إلى مستوى محدد مسبقًا في وعاء صناعي أو خزان أو قادوس. يستخدم الاستشعار بالسعة لاكتشاف التغييرات حول المسبار ويوفر إشارة تبديل التتابع لأنظمة الإنذار والتحكم الخارجية.

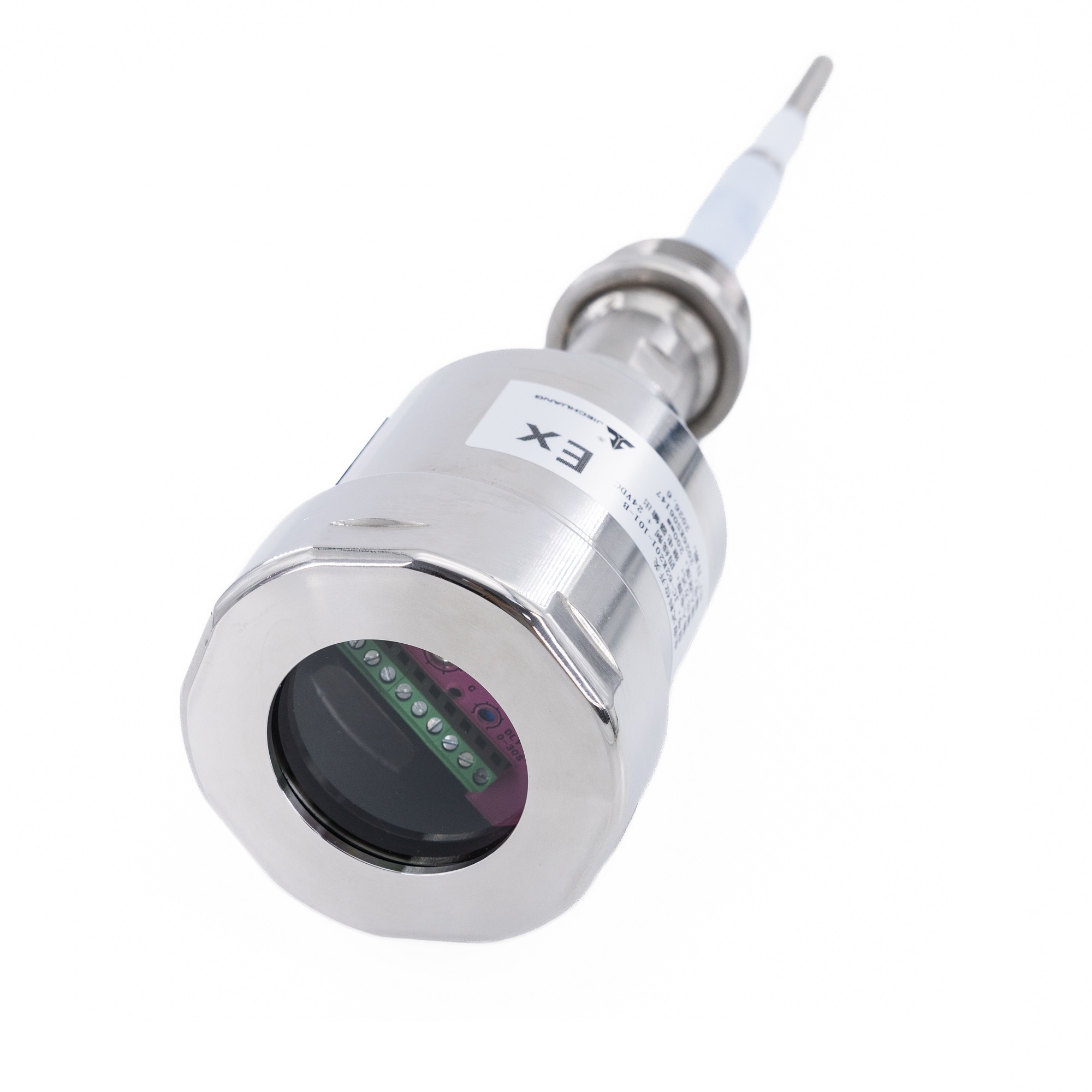

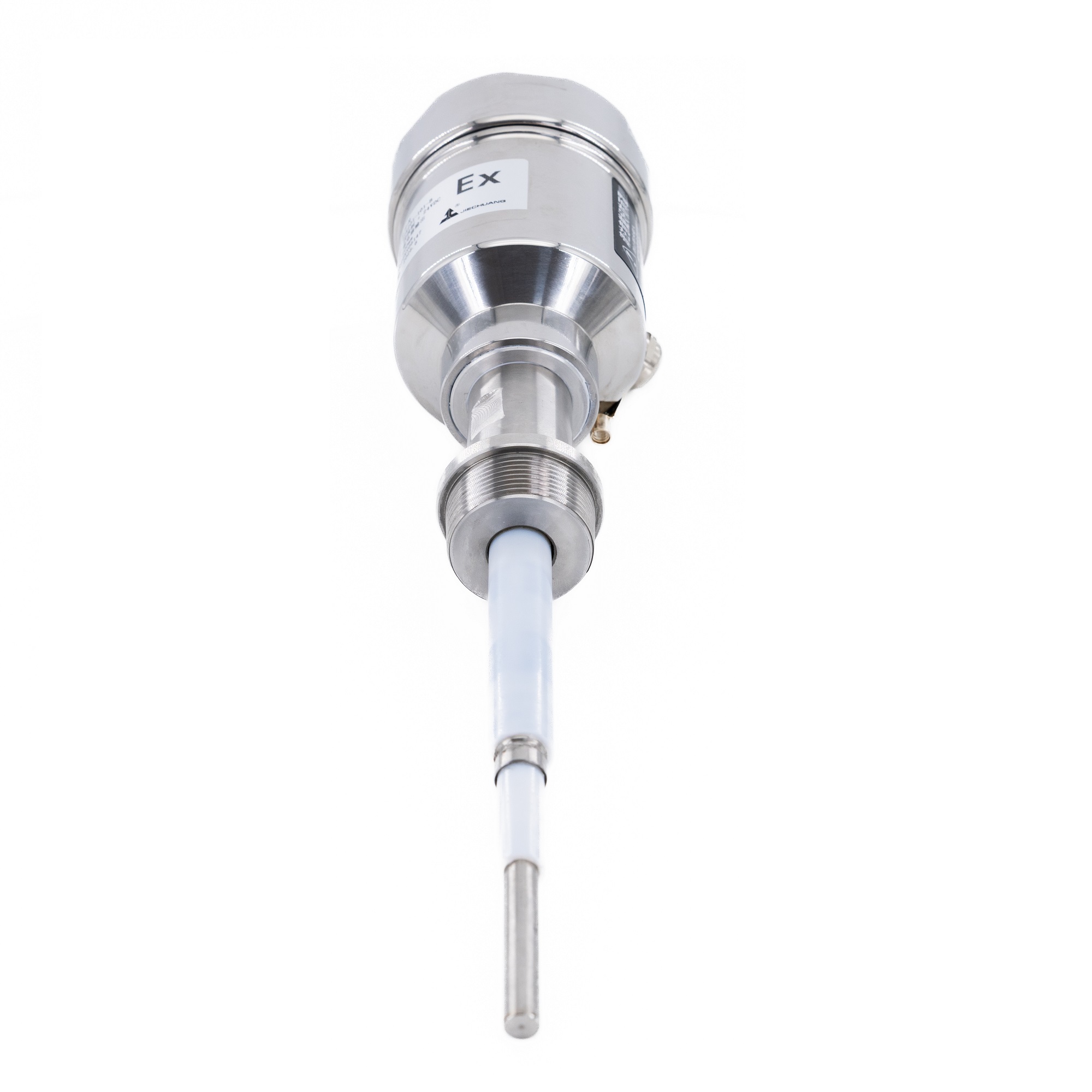

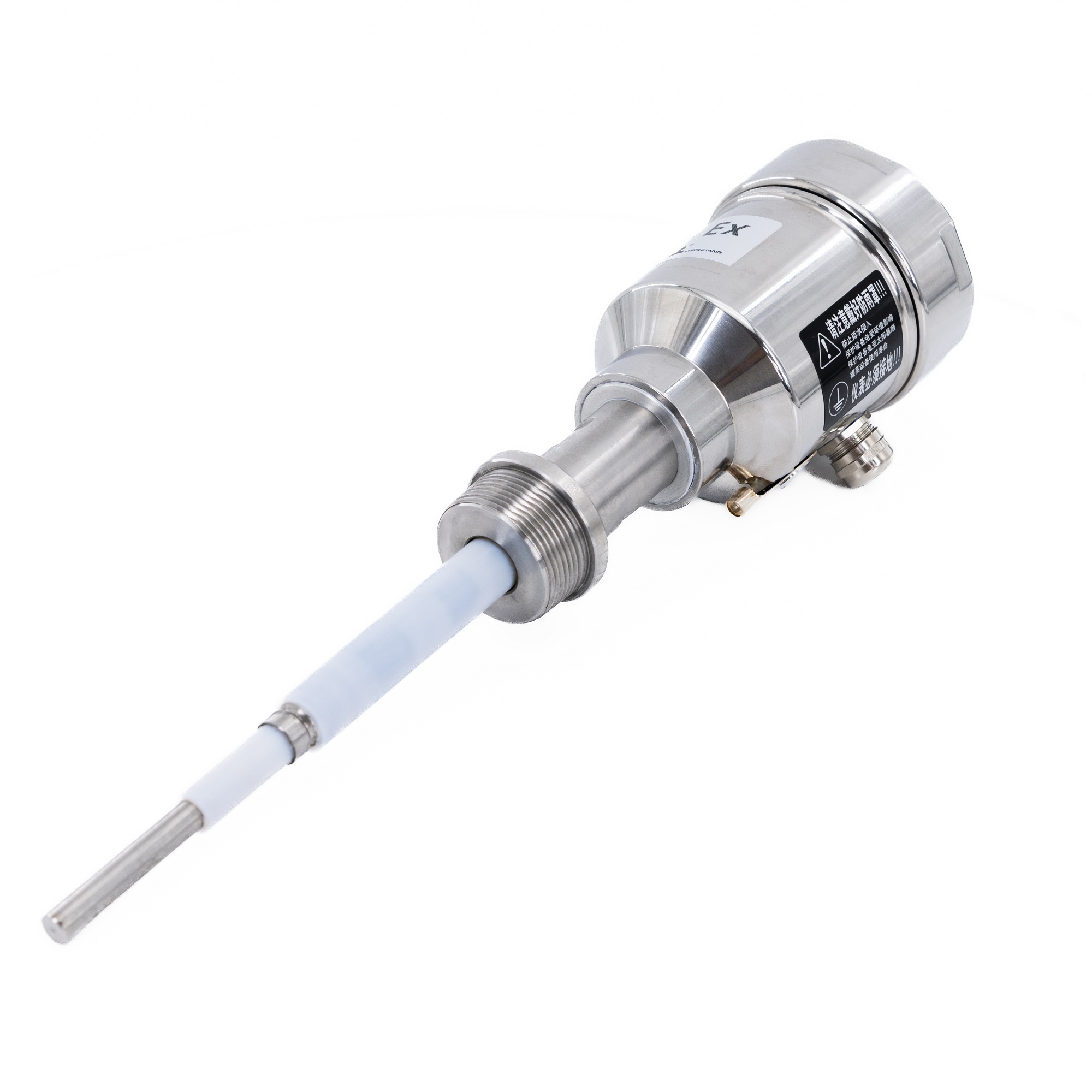

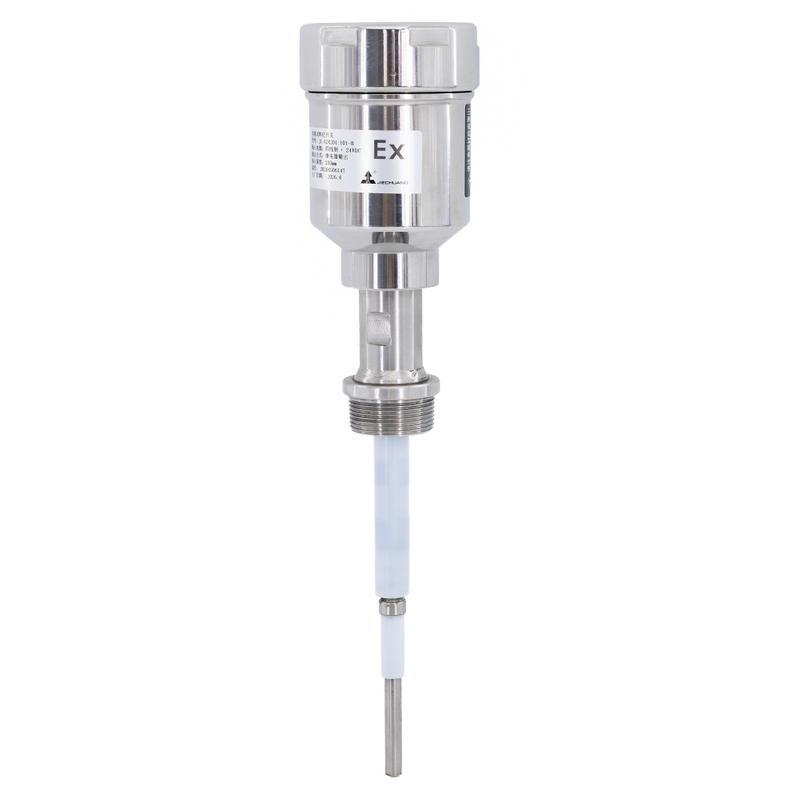

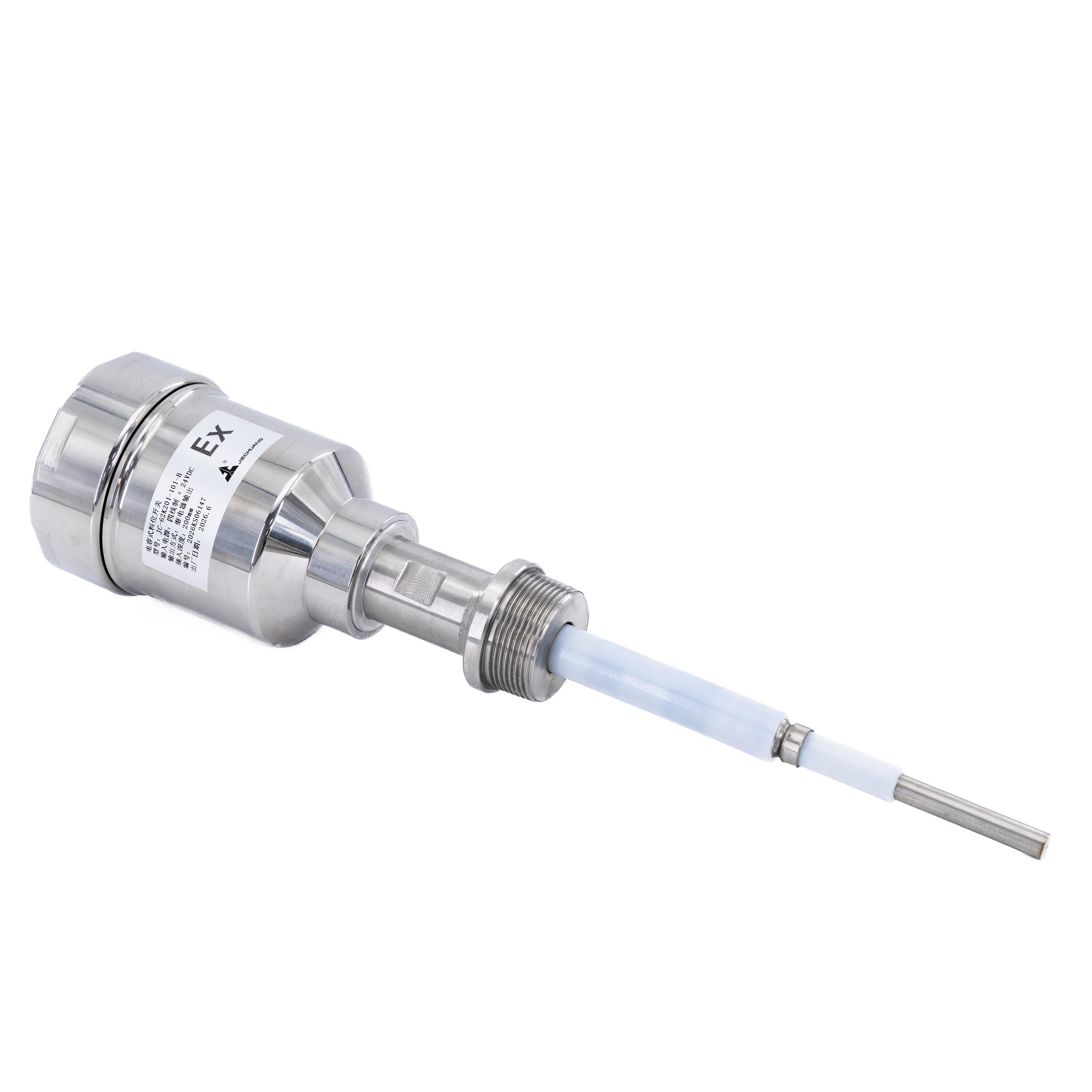

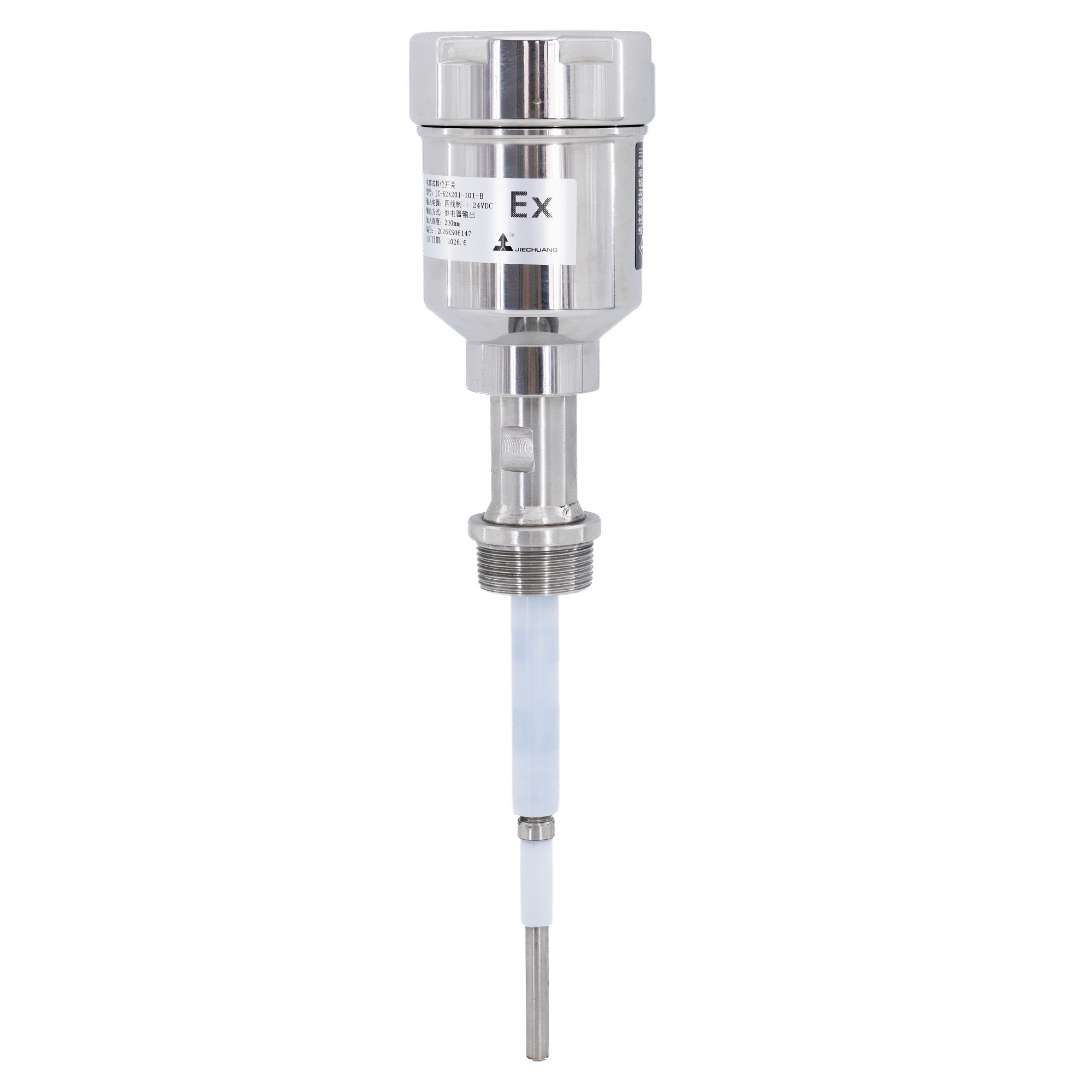

تتميز الوحدة ببنية متكاملة ومسبار من الفولاذ المقاوم للصدأ 316 وقسم استشعار معزول بـ PTFE. يتضمن التكوين المدرج مصدر طاقة 24 فولت تيار مستمر، واتصال عملية NPT مقاس 3/4 بوصة وطول مسبار 200 مم. تساعد إعدادات ضبط الحساسية والتأخير الزمني المستخدمين على تكييف استجابة التبديل مع التطبيق.

يمكن أخذ المفتاح بعين الاعتبار لإنذارات مستوى السائل، والتحكم في المضخة ومهام الكشف الأخرى على مستوى النقطة، مع مراعاة التوافق المتوسط ​​وظروف التشغيل. يتطلب الاستخدام في المناطق الخطرة تأكيدًا لتكوين المنتج المطبق وشهادته.

التطبيقات النموذجية

• إنذارات مستوى الخزان المرتفع/المنخفض: يكتشف مستوى محدد مسبقًا لإطلاق إنذار خارجي.

• تحذير من امتلاء الخزان: يوفر إشارة تبديل عندما تصل المادة إلى نقطة الكشف المحددة، عند تركيبها ودمجها بشكل صحيح في نظام التحكم.

• التحكم في تشغيل/إيقاف المضخة: يوفر إشارة تحويل متعلقة بالمستوى إلى دائرة تحكم متوافقة.

• مراقبة سفن العمليات: يكتشف مستوى محددًا في السفن المتوافقة.

• تخزين المواد الكيميائية: يمكن أخذه في الاعتبار بعد التحقق من توافق المسبار والعزل والختم مع وسط العملية.

• الكشف عن الملاط أو المسحوق: يتطلب تقييم خصائص العزل الكهربائي، والموصلية، وميل التراكم، وظروف التثبيت قبل الاختيار.

تعتمد ملاءمة التطبيق على ظروف العملية المتوسطة والفعلية. لا ينبغي التعامل مع المفتاح على أنه مناسب عالميًا لكل سائل أو ملاط ​​أو مسحوق.

الميزات والفوائد الرئيسية

• اكتشاف مستوى النقطة: يكتشف ما إذا كانت المادة قد وصلت إلى مستوى محدد مسبقًا بدلاً من قياس المستوى الكامل بشكل مستمر.

• مخرج تحويل التتابع: يوفر إشارة تبديل لدوائر الإنذار والتحكم المتوافقة.

• مصدر طاقة 24 فولت تيار مستمر: يطابق أنظمة التحكم المصممة لإمداد 24 فولت تيار مستمر.

• مسبار من الفولاذ المقاوم للصدأ 316: يوفر مادة مسبار مقاومة للتآكل لوسائط المعالجة المتوافقة.

• قسم الاستشعار المعزول بـ PTFE: يساعد على عزل قسم الاستشعار كهربائيًا؛ يجب التحقق من التوافق الكيميائي للوسيط الفعلي.

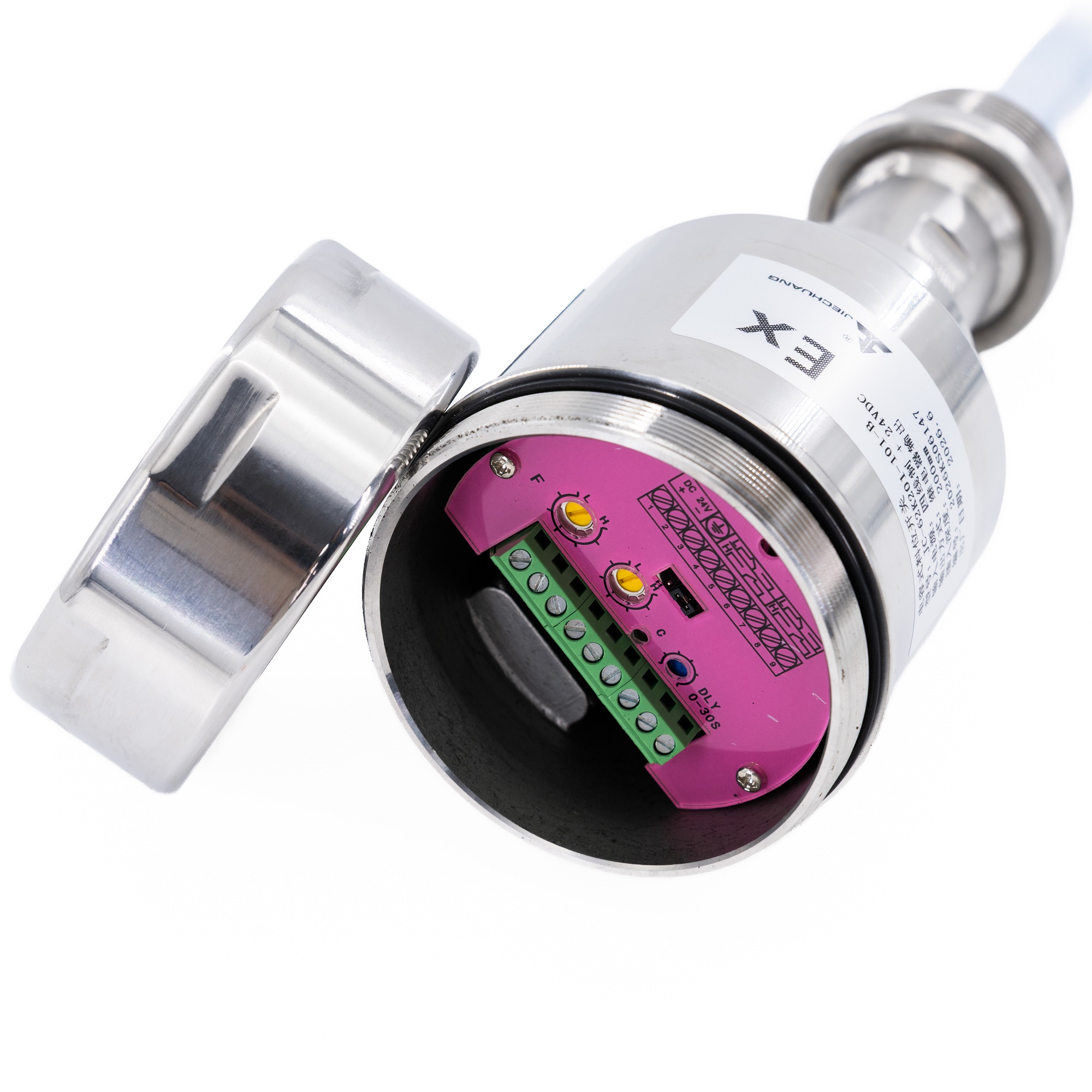

• حساسية قابلة للتعديل: تسمح بتعديل استجابة الاستشعار للتطبيق المقصود، وفقًا لتعليمات تشغيل الجهاز.

• تأخير زمني قابل للتعديل: يمكن أن يساعد نطاق التأخير المدرج من 0 إلى 30 ثانية في إدارة استجابة التبديل عند تكوينه بشكل مناسب.

المواصفات الفنية

ملحوظة: يمكن تخصيص المواصفات وفقًا لمتطلبات العملاء.

خيارات التكوين

يجب التأكد من العناصر التالية عند الطلب:

• طول المسبار وموقف الكشف المطلوب

• نوع اتصال العملية وحجمها

• مطلوب ترتيب الاتصال التتابع

• تبديل متطلبات المنطق ودائرة التحكم

• إعدادات الحساسية والتأخير الزمني

• درجة حرارة العملية والضغط

• الخصائص المتوسطة والميل للتراكم

• حماية الضميمة المطلوبة وشهادة المنطقة الخطرة

يجب التحقق من الخيارات مثل مرحلات SPDT/DPDT وجهات اتصال NO/NC مقابل تكوين المنتج المتوفر.

دليل الاختيار

قبل اختيار JC-62K، قم بتقديم المعلومات التالية:

1. الوسيط: حدد السائل أو الملاط أو المسحوق أو أي مادة أخرى سيتم اكتشافها.

2. نقطة الكشف: تحديد موضع الكشف المطلوب عالي المستوى أو منخفض المستوى أو متوسط.

3. ظروف العملية: توفير درجة الحرارة والضغط العادية والحد الأقصى للعملية.

4. التثبيت: تأكد من اتصال الخزان أو السفينة وطول المسبار المطلوب.

5. متطلبات التحكم: حدد ترتيب اتصال التتابع وكيفية استخدام الإشارة.

6. المنطقة الخطرة: إن أمكن، قم بتوفير التصنيف والشهادة المطلوبة للمناطق الخطرة.

7. توافق المواد: تأكد من التوافق بين الوسط وجميع المكونات المبللة أو المكشوفة.

يجب أن يعتمد الاختيار النهائي على تكوين الجهاز المؤكد وظروف التشغيل.

التعليمات

Q1: هل يقوم JC-62K بقياس مستوى السائل بشكل مستمر؟

ج: لا. إنه مفتاح على مستوى النقطة مصمم لاكتشاف ما إذا كانت المادة قد وصلت إلى نقطة الكشف المحددة مسبقًا.

س2: ما هي إشارة الخرج؟

ج: يستخدم التكوين المدرج مخرج التتابع. يجب التأكد من ترتيب الاتصال المطلوب والتوافق مع دائرة التحكم الخارجية قبل الطلب.

Q3: هل يمكنه اكتشاف الملاط أو المسحوق؟

ج: من المحتمل، اعتمادًا على خصائص العزل الكهربائي للمادة، والموصلية، وميل التراكم وظروف التثبيت. تأكيد مدى ملاءمتها للوسيلة المحددة قبل الاختيار.

س 4: هل عملية الاتصال 3/4 بوصة NPT؟

ج: تسرد معلومات المنتج الحالية اتصال NPT مقاس 3/4 بوصة. قم بتأكيد معيار الاتصال والأبعاد مقابل متطلبات التثبيت.

س5: هل المنتج معتمد للمناطق الخطرة؟

ج: الصفحة المتاحة لا تحدد شهادة محددة للمنطقة الخطرة. يرجى تقديم التصنيف المطلوب حتى يمكن التحقق من النموذج والشهادة المعمول بها.

س 6: ما هي المعلومات المطلوبة لعرض الأسعار؟

ج: يرجى تقديم الوسيط ونقطة الكشف وطول المسبار واتصال العملية ودرجة الحرارة والضغط وإمدادات الطاقة ومتطلبات التتابع وأي متطلبات لإصدار شهادات المناطق الخطرة.

طلب عرض أسعار

برجاء إرسال تفاصيل طلبك وخصائص الوسط ونقطة الكشف المطلوبة وشروط العملية ومتطلبات التحكم. يمكن لفريقنا مراجعة الطلب والتأكد من التكوين المناسب لـ JC-62K والخيارات المتاحة وتفاصيل عرض الأسعار.
