Introduzione al prodotto

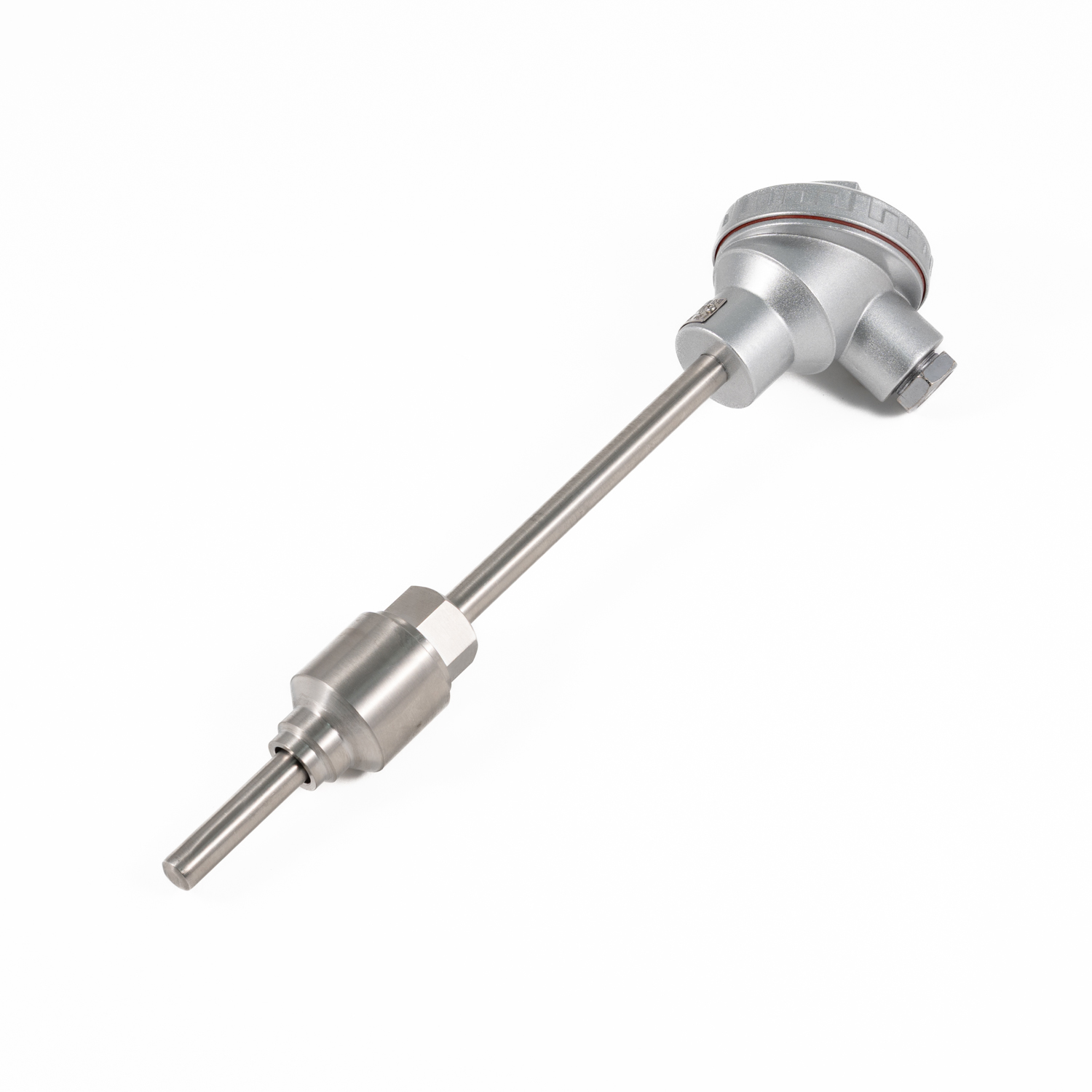

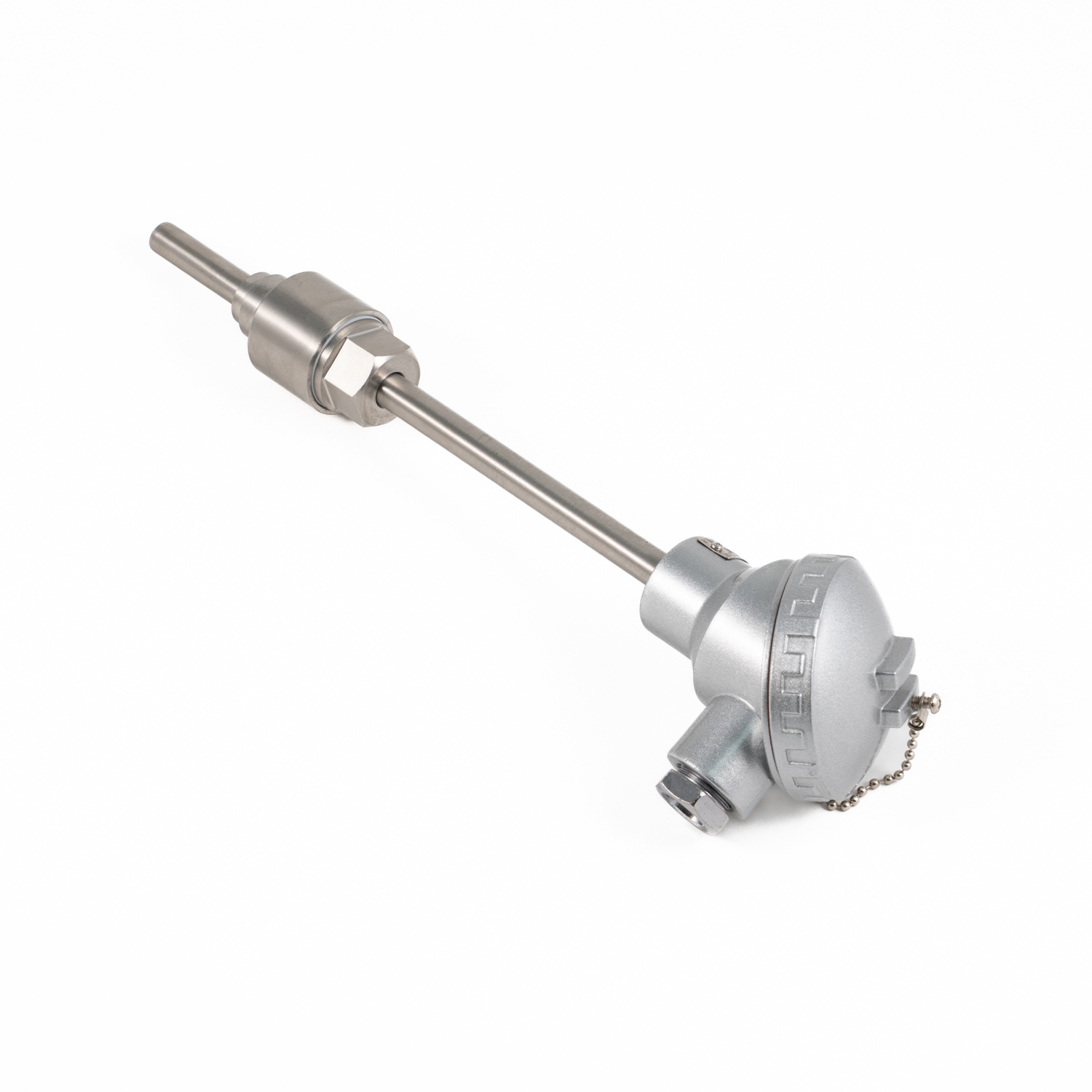

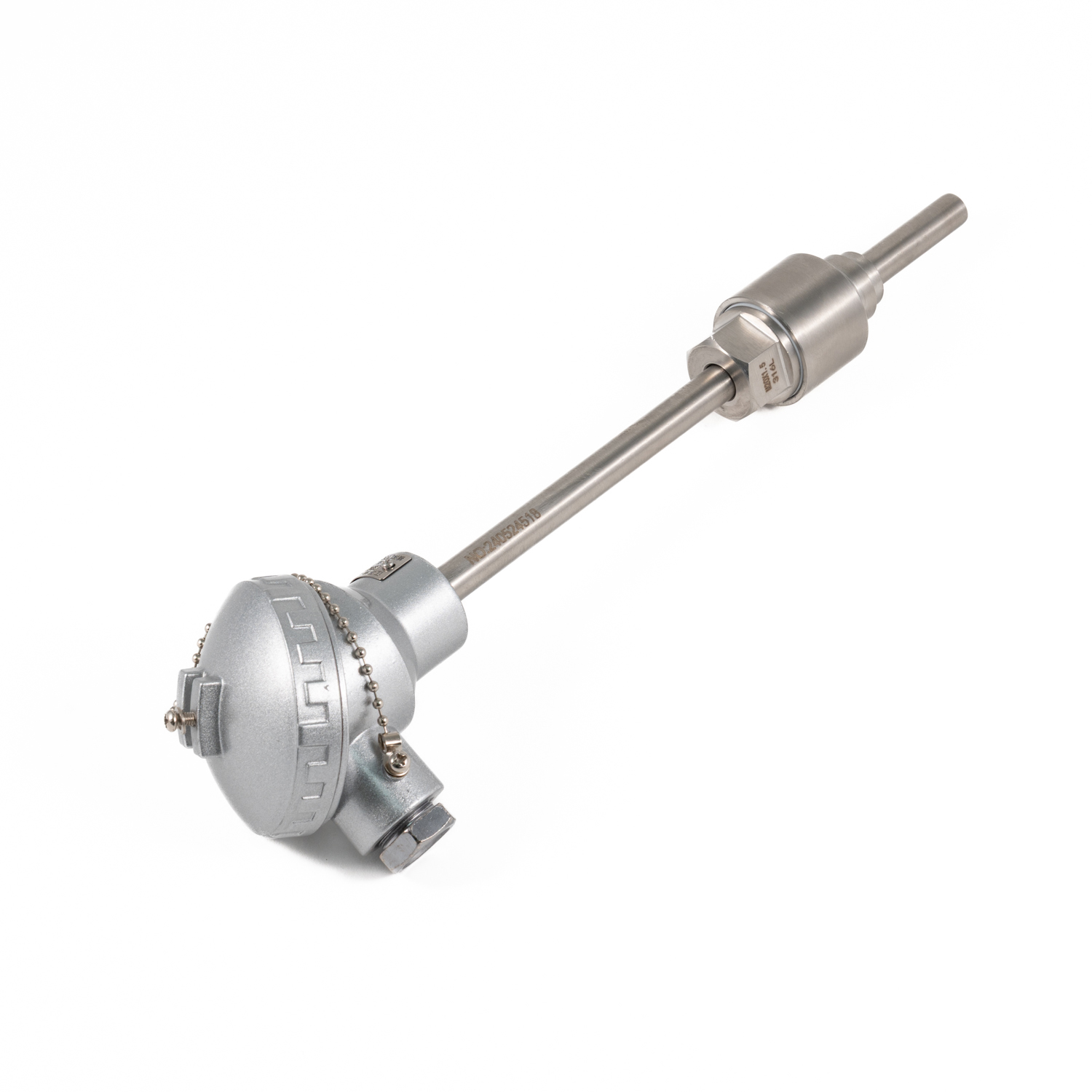

Il trasmettitore di temperatura integrato serie SBWZ combina un sensore di temperatura RTD Pt100 e un modulo trasmettitore di temperatura in un unico dispositivo di misurazione della temperatura industriale compatto.
Il trasmettitore integrato converte il segnale della resistenza Pt100 in un segnale di uscita standard a due fili da 4-20 mA , che può essere collegato direttamente a PLC, DCS e sistemi di controllo industriale.
Il sensore adotta una con elemento di misura Pt100 a 3 fili , sonda RTD con isolamento minerale da Φ6 mm e un tubo di protezione SS316L , che fornisce un'eccellente resistenza alla corrosione, resistenza alle vibrazioni e lunga durata.

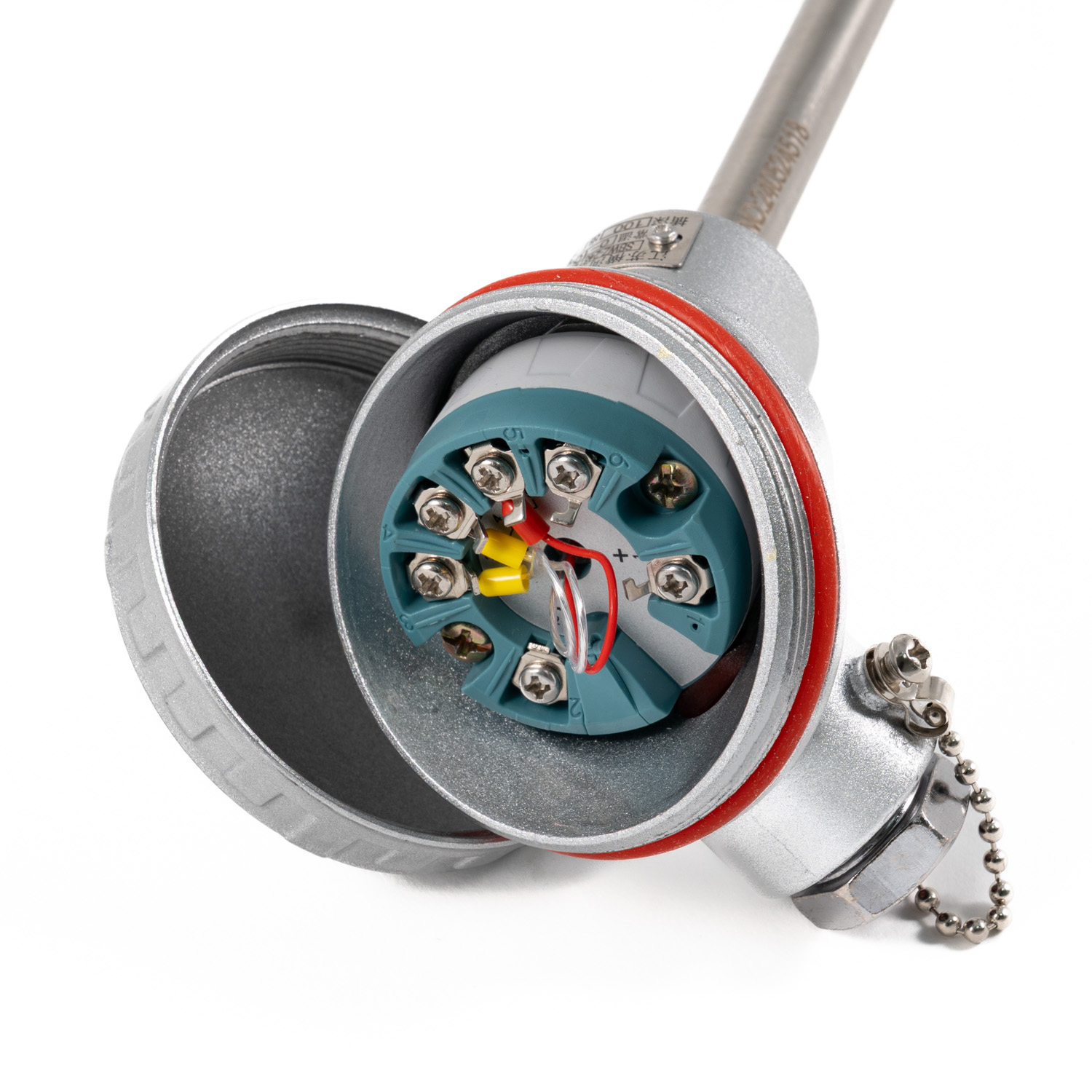

La scatola terminale impermeabile in lega di alluminio protegge il modulo trasmettitore interno e il collegamento del cablaggio, rendendola adatta all'installazione in campo industriale.

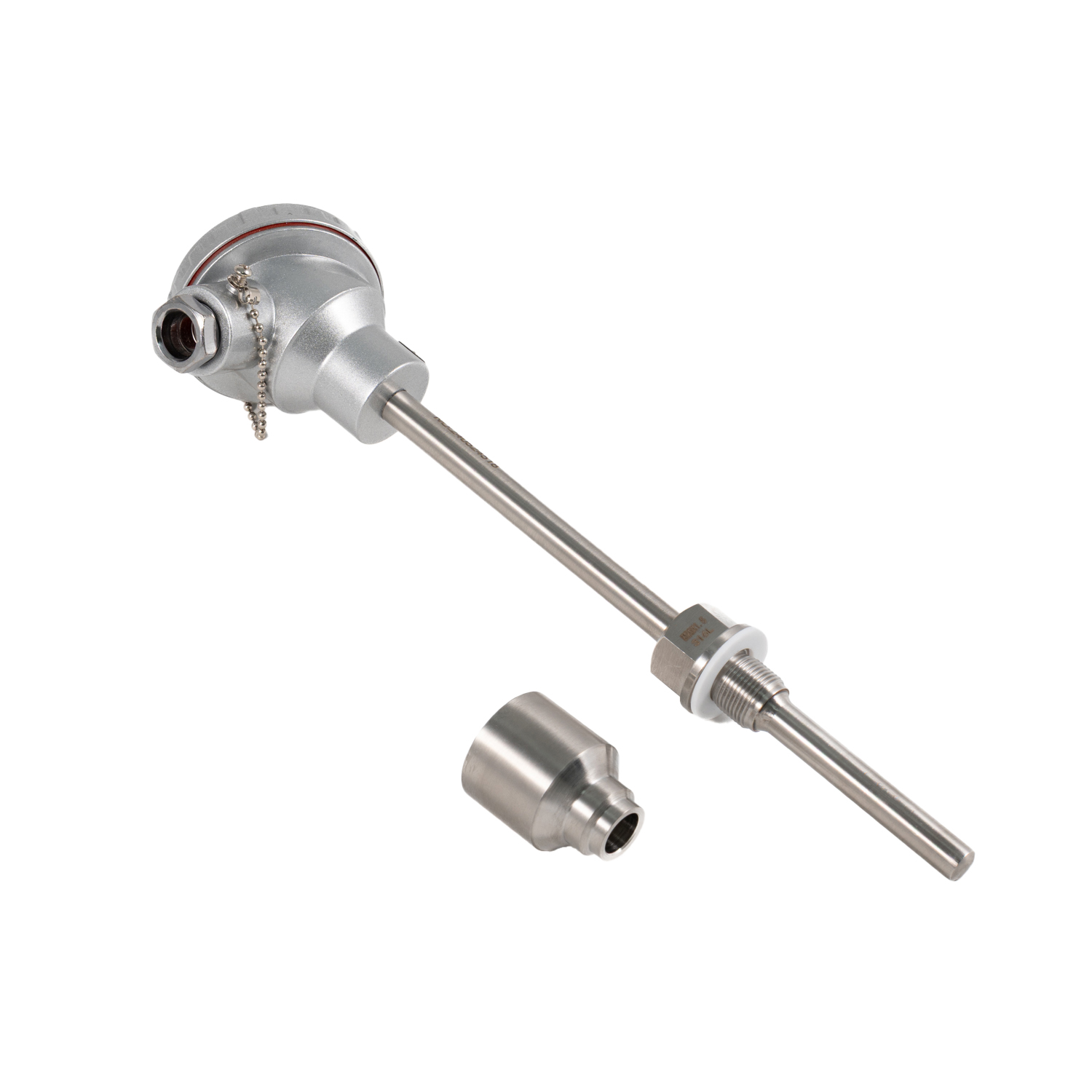

È incluso un pozzetto termometrico SS304 indipendente per fornire protezione aggiuntiva e facile manutenzione.
Applicazioni
Attrezzature per il trattamento chimico
Condutture petrolchimiche
Industria del petrolio e del gas
Caldaie e impianti di riscaldamento
Attrezzature per il trattamento dell'acqua
Macchine per la lavorazione alimentare
Attrezzature farmaceutiche
Sistemi HVAC
Sistemi di automazione industriale
Serbatoi di stoccaggio e reattori
Caratteristiche
1. Design integrato di sensore e trasmettitore
Combina il sensore RTD Pt100 e il trasmettitore di temperatura in un'unica unità, semplificando l'installazione e il cablaggio.
2. Uscita standard da 4-20 mA
Fornisce un'uscita di corrente stabile a due fili adatta per PLC, DCS e strumenti di controllo.
3. Elevata resistenza alla corrosione
Il tubo di protezione SS316L offre un'eccellente resistenza ai mezzi industriali corrosivi.
4. Sonda RTD a isolamento minerale
L'elemento RTD corazzato da Φ6 mm fornisce una risposta rapida, un'elevata resistenza alle vibrazioni e una misurazione affidabile.
5. Scatola terminale impermeabile in lega di alluminio
La scatola terminale in lega di alluminio di stile giapponese protegge il modulo trasmettitore in ambienti industriali.
6. Progettazione della protezione del pozzetto termometrico
Il pozzetto termometrico indipendente SS304 migliora la protezione meccanica e consente una più semplice sostituzione del sensore.
7. Personalizzazione flessibile
È possibile personalizzare l'intervallo di temperatura, la lunghezza della sonda, il tipo di connessione, il segnale di uscita e le funzioni di comunicazione.
Specifiche tecniche
Articolo |
Specifica |
Tipo di prodotto |
Trasmettitore di temperatura integrato |
Modello |
Serie SBWZ |
Tipo di sensore |
Sensore di temperatura RTD Pt100 |
Elemento sensore |
Elemento singolo/elemento doppio opzionale |
Configurazione del cablaggio dell'RTD |
Standard a 3 fili / 2 fili / 4 fili Opzionale |
Tipo di trasmettitore |
Trasmettitore di temperatura montato sulla testa |
Segnale di ingresso |
Pt100 |
Segnale di uscita |
4-20 mA CC (due fili) |
Comunicazione |
HART Opzionale |
Alimentazione elettrica |
12~36 VCC |
Campo di misura |
0~100ºC |
Precisione |
Classe A/Classe B Opzionale |
Tipo di sonda |
Sonda RTD a isolamento minerale |
Diametro della sonda MI interna |
Φ6mm |
Diametro del tubo di protezione |
Φ12 mm diametro esterno × 2 mm spessore della parete |
Materiale del tubo di protezione |
SS316L |
Materiale del pozzetto termometrico |
SS304 |
Lunghezza del pozzetto termometrico |
H=50 mm |
Foro interno del pozzetto termometrico |
Φ14mm |
OD del gradino inferiore del pozzetto termometrico |
Φ20mm |
Lunghezza totale |
250 mm |
Lunghezza di inserimento |
100mm |
Connessione al processo |
Filettatura M20×1,5 con gradino di sigillatura |
Materiale della guarnizione |
PTFE |
Materiale della scatola terminale |
Lega di alluminio |
Tipo di scatola terminale |
Scatola terminale impermeabile |
Grado di protezione |
IP65 standard/IP67 opzionale |
Installazione |
Installazione filettata |
Funzione opzionale |
Comunicazione HART |
Nota: le specifiche possono essere personalizzate in base alle esigenze del cliente.
