Produkteinführung

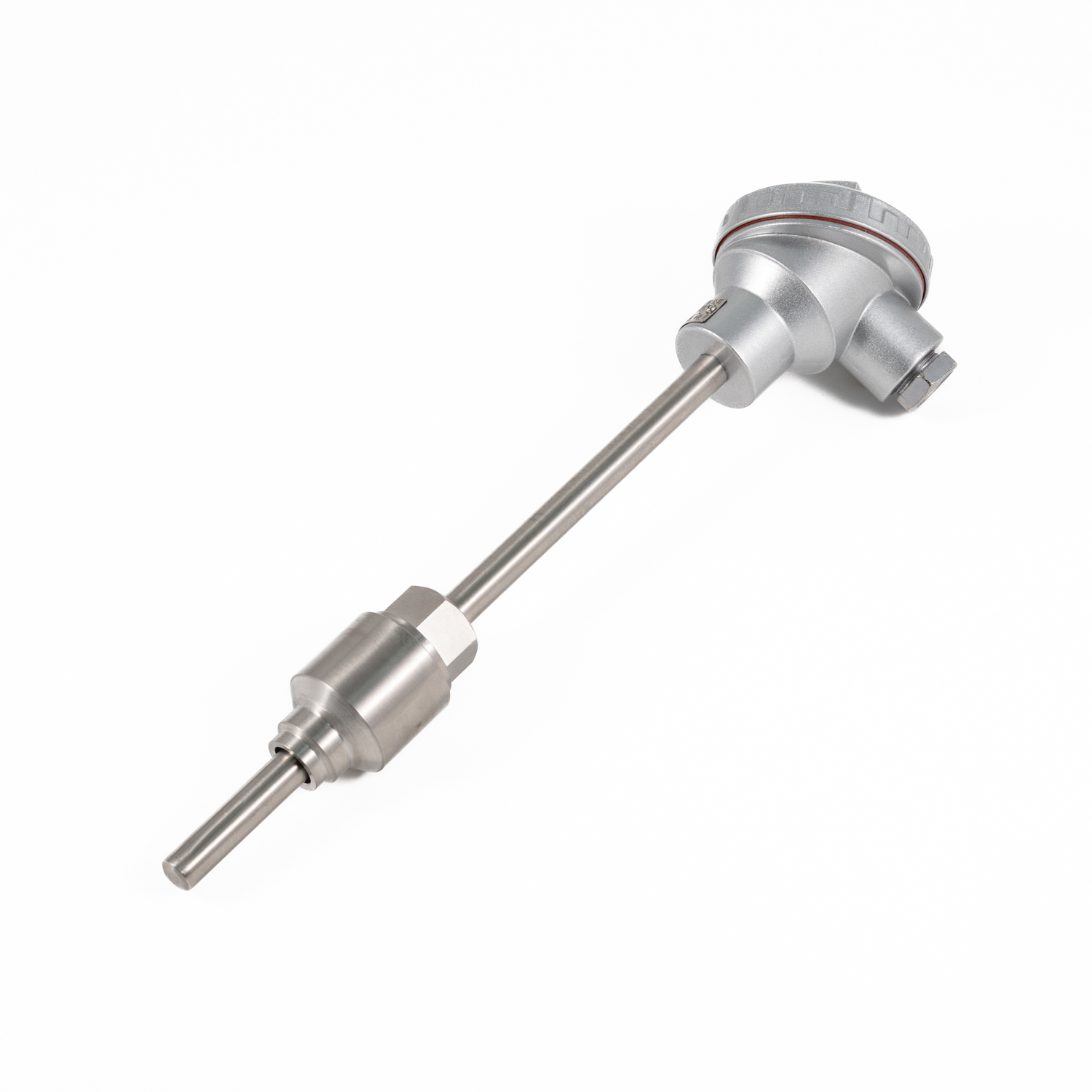

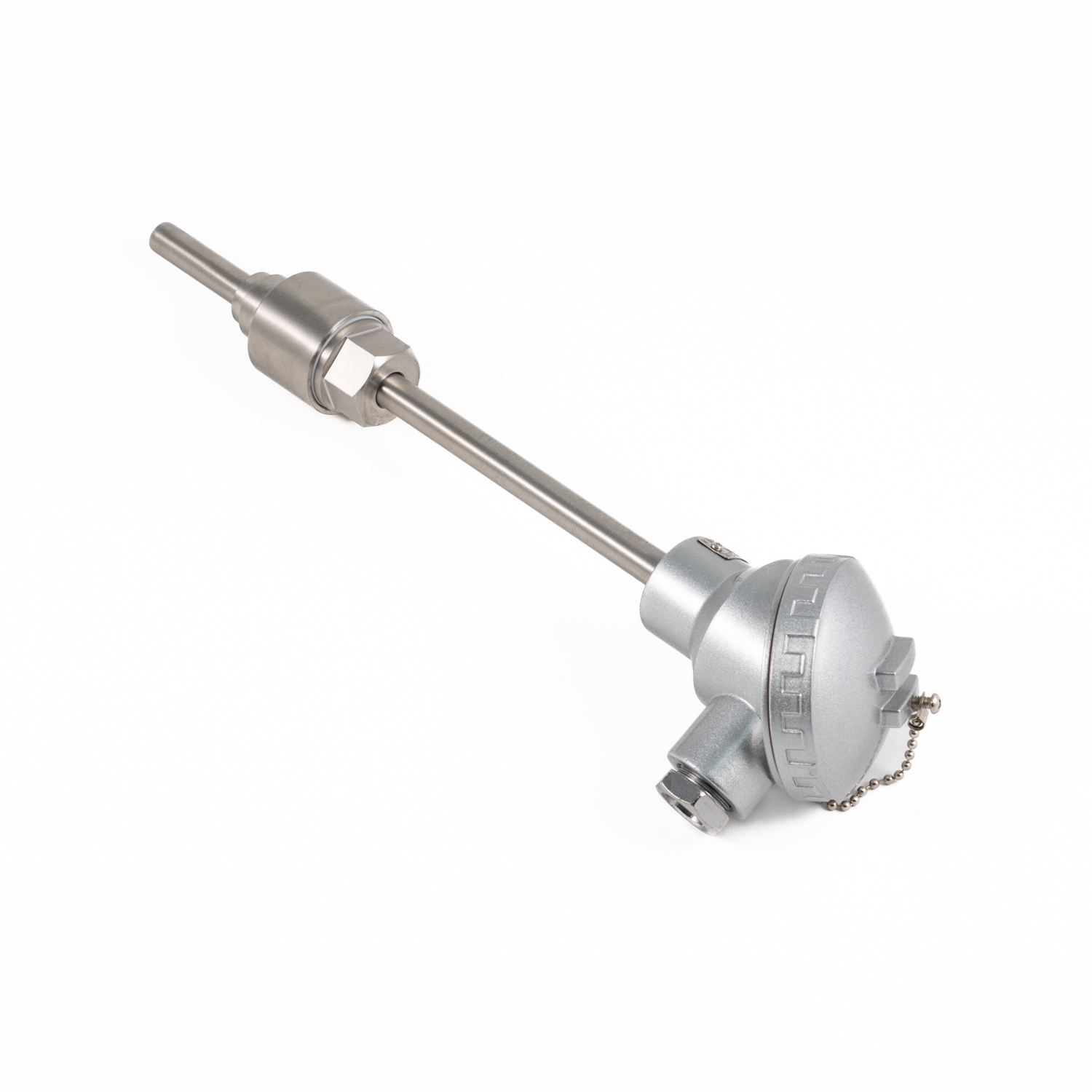

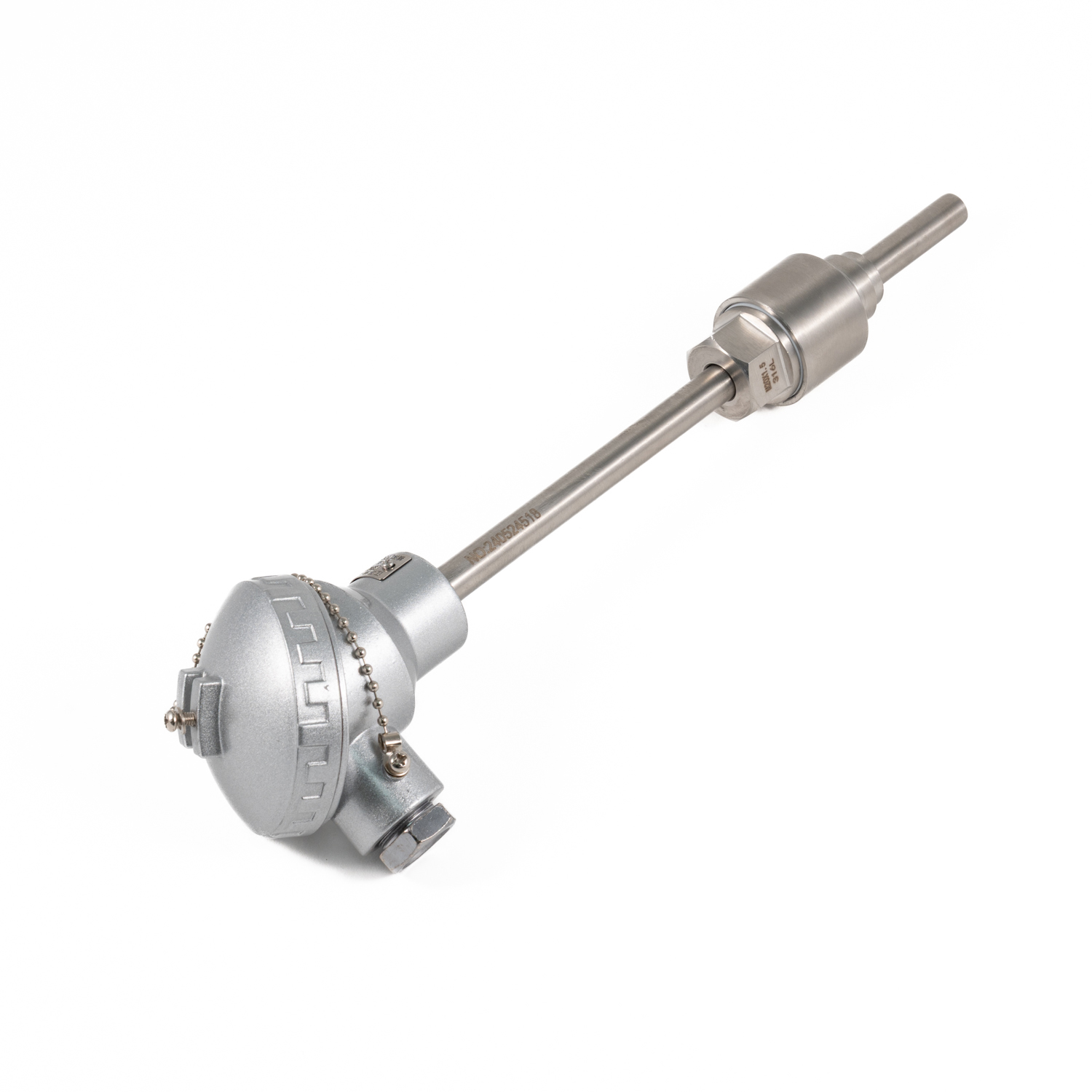

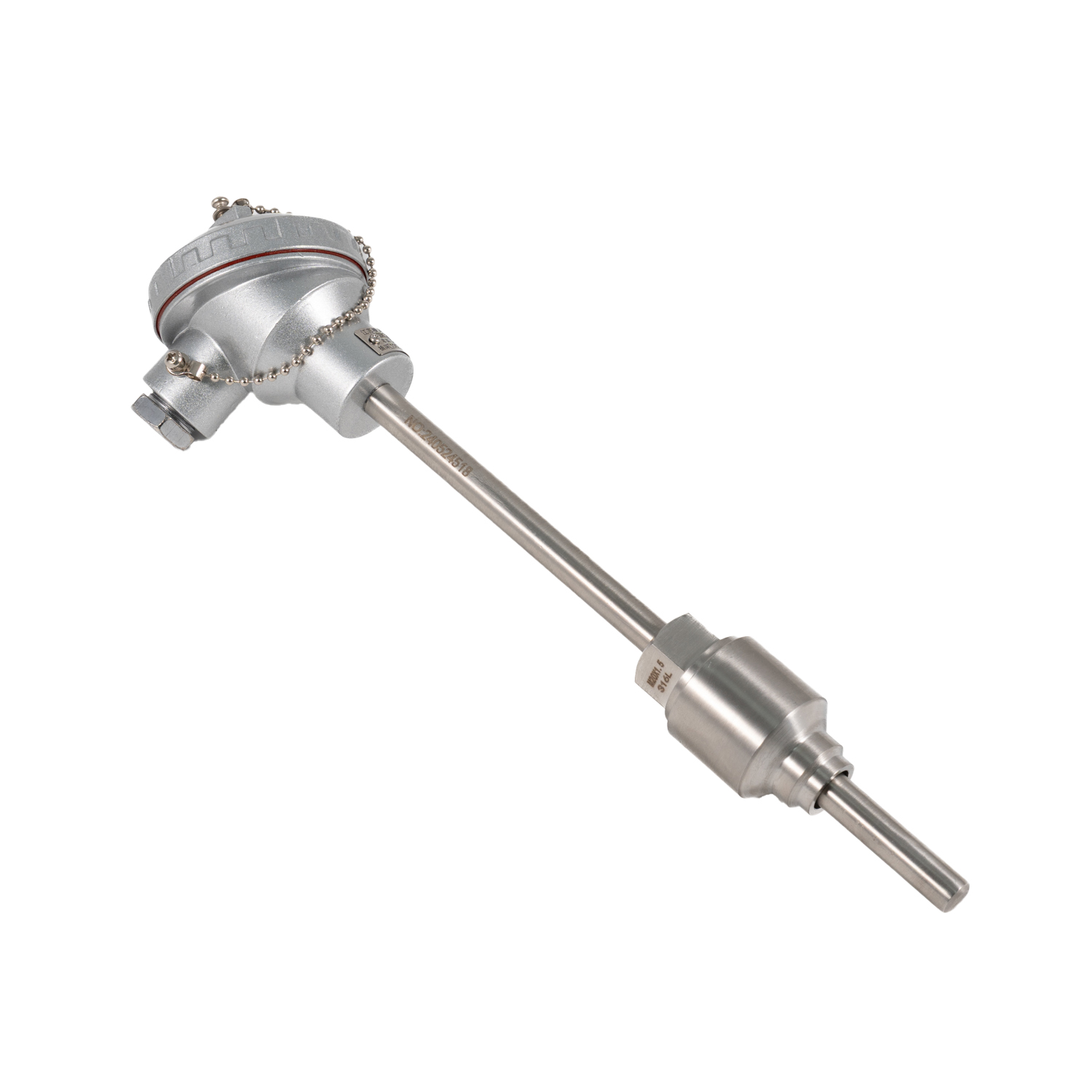

Der integrierte Temperaturtransmitter der SBWZ-Serie kombiniert einen Pt100-RTD-Temperatursensor und ein Temperaturtransmittermodul in einem kompakten industriellen Temperaturmessgerät.
Der eingebaute Sender wandelt das Pt100-Widerstandssignal in ein standardmäßiges Zweidraht-4-20-mA-Ausgangssignal um , das direkt an SPS, DCS und industrielle Steuerungssysteme angeschlossen werden kann.
Der Sensor verfügt über ein 3-Draht-Pt100-Messelement, einen , mineralisolierten RTD-Fühler mit einem Durchmesser von 6 mm und ein SS316L-Schutzrohr , das eine hervorragende Korrosionsbeständigkeit, Vibrationsfestigkeit und lange Lebensdauer bietet.

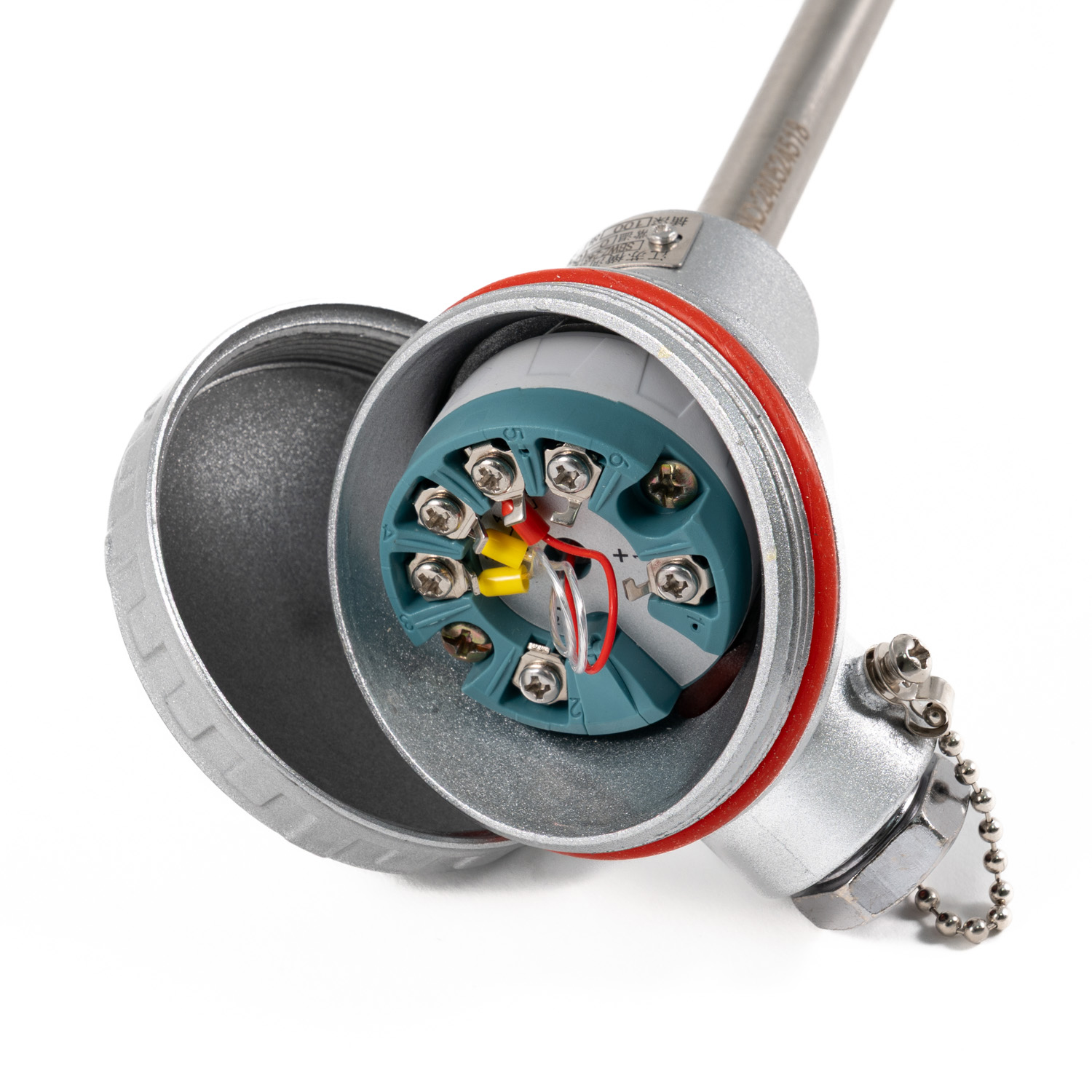

Der wasserdichte Anschlusskasten aus Aluminiumlegierung schützt das interne Sendermodul und die Kabelverbindung und eignet sich daher für die industrielle Feldinstallation.

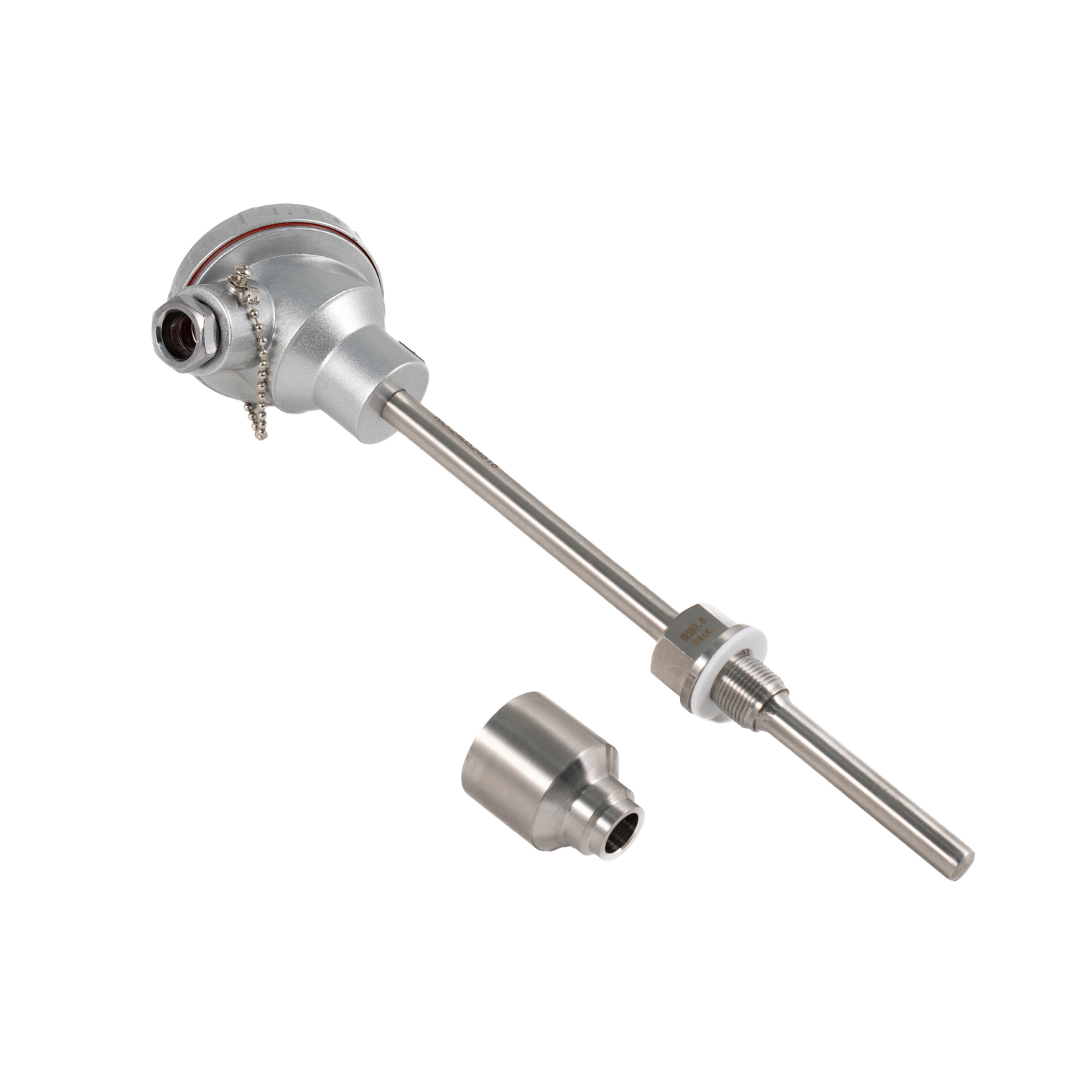

Ein unabhängiges SS304-Schutzrohr ist im Lieferumfang enthalten, um zusätzlichen Schutz und einfache Wartung zu bieten.
Anwendungen
Ausrüstung für die chemische Verarbeitung
Petrochemische Pipelines
Öl- und Gasindustrie
Kessel- und Heizsysteme
Wasseraufbereitungsausrüstung
Lebensmittelverarbeitungsmaschinen
Pharmazeutische Ausrüstung
HVAC-Systeme
Industrielle Automatisierungssysteme
Lagertanks und Reaktoren
Merkmale
1. Integriertes Sensor- und Senderdesign
Kombiniert Pt100-RTD-Sensor und Temperaturtransmitter in einer Einheit und vereinfacht so Installation und Verkabelung.
2. Standard-4-20-mA-Ausgang
Bietet einen stabilen Zweidraht-Stromausgang, der für SPS, DCS und Steuerungsinstrumente geeignet ist.
3. Hohe Korrosionsbeständigkeit
Das SS316L-Schutzrohr bietet eine hervorragende Beständigkeit gegenüber korrosiven Industriemedien.
4. Mineralisolierte RTD-Sonde
Das gepanzerte RTD-Element mit einem Durchmesser von 6 mm sorgt für schnelle Reaktion, hohe Vibrationsfestigkeit und zuverlässige Messung.
5. Wasserdichter Klemmenkasten aus Aluminiumlegierung
Der Klemmenkasten aus Aluminiumlegierung im japanischen Stil schützt das Sendermodul in industriellen Umgebungen.
6. Design des Schutzrohrschutzes
Das unabhängige SS304-Schutzrohr verbessert den mechanischen Schutz und ermöglicht einen einfacheren Sensoraustausch.
7. Flexible Anpassung
Temperaturbereich, Sondenlänge, Verbindungstyp, Ausgangssignal und Kommunikationsfunktionen können individuell angepasst werden.
Technische Spezifikationen
Artikel |
Spezifikation |
Produkttyp |
Integrierter Temperaturtransmitter |
Modell |
SBWZ-Serie |
Sensortyp |
Pt100 RTD-Temperatursensor |
Sensorelement |
Einzelelement/Doppelelement optional |
RTD-Verkabelungskonfiguration |
3-Draht Standard / 2-Draht / 4-Draht optional |
Sendertyp |
Am Kopf montierter Temperaturtransmitter |
Eingangssignal |
Pt100 |
Ausgangssignal |
4–20 mA Gleichstrom (Zweileiter) |
Kommunikation |
HART optional |
Stromversorgung |
12~36 VDC |
Messbereich |
0~100 °C |
Genauigkeit |
Klasse A / Klasse B optional |
Sondentyp |
Mineralisolierte RTD-Sonde |
Interner MI-Sondendurchmesser |
Φ6mm |
Schutzrohrdurchmesser |
Φ12 mm Außendurchmesser × 2 mm Wandstärke |
Schutzrohrmaterial |
SS316L |
Schutzrohrmaterial |
SS304 |
Schutzrohrlänge |
H=50mm |
Innenloch des Schutzrohrs |
Φ14mm |
Außendurchmesser der unteren Stufe des Schutzrohrs |
Φ20mm |
Gesamtlänge |
250mm |
Einfügungslänge |
100mm |
Prozessanbindung |
M20×1,5 Gewinde mit Dichtstufe |
Dichtungsmaterial |
PTFE |
Material des Klemmenkastens |
Aluminiumlegierung |
Klemmenkastentyp |
Wasserdichter Anschlusskasten |
Schutzgrad |
IP65-Standard / IP67 optional |
Installation |
Gewindeinstallation |
Optionale Funktion |
HART-Kommunikation |
Hinweis: Die Spezifikationen können je nach Kundenwunsch angepasst werden.
