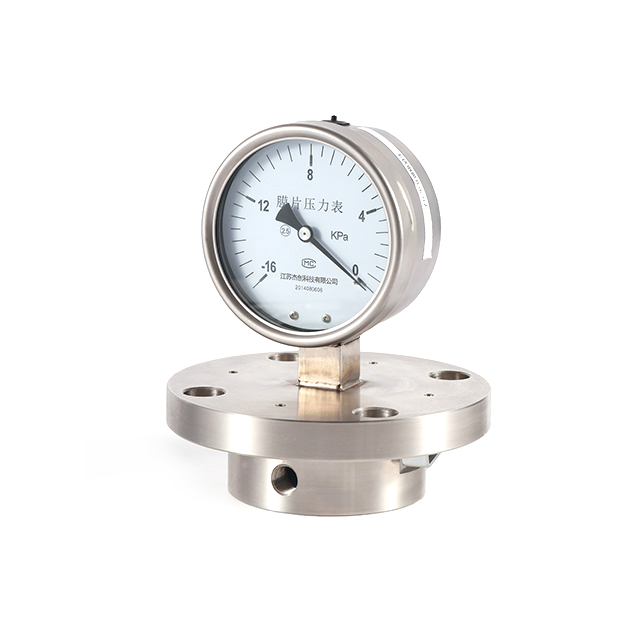

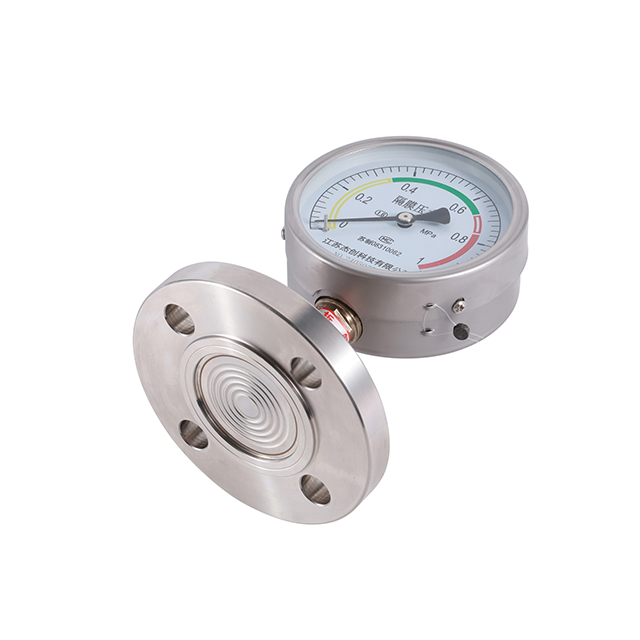

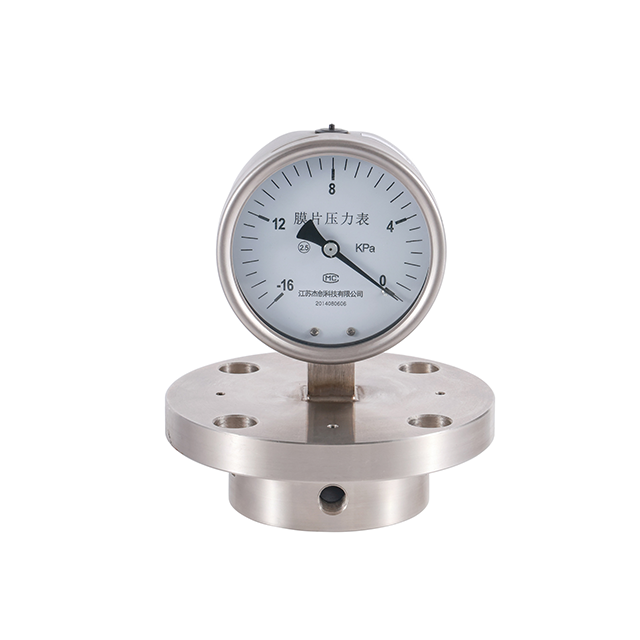

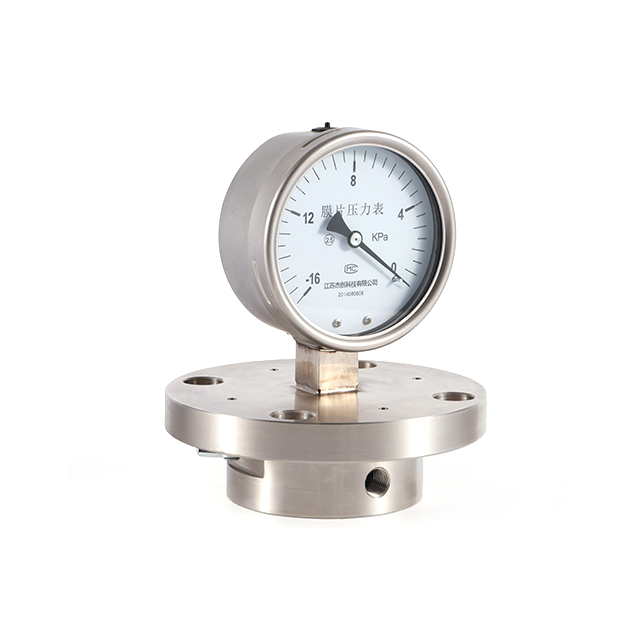

Manomètre à membrane en acier inoxydable
Aperçu:
Le manomètre à membrane en acier inoxydable YPBF est conçu pour une mesure précise de la pression dans les environnements difficiles et corrosifs. Utilisant un diaphragme pour isoler l'élément de détection du milieu de traitement, ce manomètre est idéal pour les applications où les manomètres conventionnels seraient compromis par la présence de fluides agressifs, de haute viscosité ou de solides en suspension. Sa construction entièrement en acier inoxydable garantit durabilité, fiabilité et longévité.
Principales caractéristiques :
Construction entièrement en acier inoxydable : fabriqué en acier inoxydable SUS304 ou SUS316, offrant une excellente résistance à la corrosion et adapté à une large gamme d'applications industrielles.

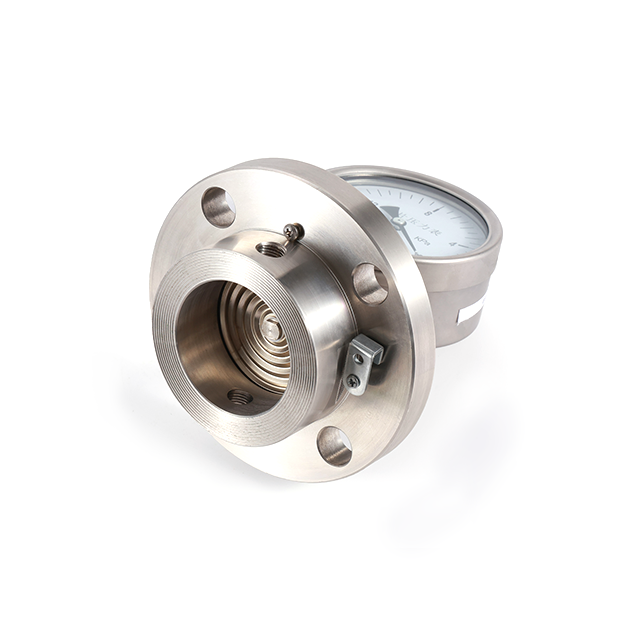

Isolation du diaphragme : comporte un diaphragme pour séparer le fluide du processus des composants internes, empêchant ainsi la contamination et les dommages à la jauge.
Option résistante aux chocs : disponible dans une conception résistante aux chocs pour maintenir la précision et les performances dans les environnements à fortes vibrations.
Haute précision : fournit des lectures de pression précises, essentielles au maintien d'un fonctionnement et d'une sécurité optimaux dans les processus industriels.
Options de montage polyvalentes : peut être monté à l'aide de diverses méthodes, notamment le montage direct, le montage sur panneau ou le montage sur tuyau, pour répondre à différentes exigences d'installation.
Affichage à cadran clair : équipé d'un cadran facile à lire pour une surveillance rapide et précise de la pression.
Large plage de températures et de pressions : conçu pour fonctionner efficacement sur une large plage de températures et de pressions, ce qui le rend adapté à diverses applications.
Diamètre nominal |
φ100mm, φ150mm |
Diaphragme d'isolation |
Acier inoxydable 316L, Hastelloy C-276, Monel, Nickel, Titane, PTFE, Tantale, PFA |
Matériel de mouvement |
SUS304 |
Matériau du boîtier |
SUS304 |
Verre de jauge |
Verre trempé, verre de sécurité double couche |
Méthode de contrôle |
Limites supérieure et inférieure, (double supérieur, double inférieur) contacteur plaqué or. |
Pression de fonctionnement |
Charge statique jusqu'à 3/4 de la limite maximale de mesure
Charge alternative jusqu'à 2/3 de la limite maximale de mesure |
Température de fonctionnement |
-35~+70℃, avec une humidité relative ne dépassant pas 85 % (un fonctionnement à une température proche du minimum peut affecter le fonctionnement normal) |
Fil de connexion |
Fileté, bride (DN25, 40, 50) en option |
Application |
Utilisé pour les commutateurs de contact de circuit dans les systèmes d'indication de terrain et de régulation de pression, capables de transmission à distance et de contrôle automatique. Lorsque la pression atteint une valeur prédéfinie, elle peut connecter ou déconnecter le circuit de commande pour atteindre des objectifs d'alarme automatique. |
YPBF - □ □ □ - MF - □ □ - □ □
Manomètre à membrane Diamètre nominal Raccord à bride Matériau de la membrane Spécification de connexion |
Modèle |
Plage de mesure (KPa) |
Classe de précision (%) |
Connexion de fil |
YPBF-100-MF
YPBF-150-MF |
0 ~ (5, 6,10,16,20,25,40,60,100)KPa
-3 ~ (5, 6, 10, 15, 20, 30, 40)KPa |
2.5 |
Bride M14*1,5
(DN25, 40, 50) |
