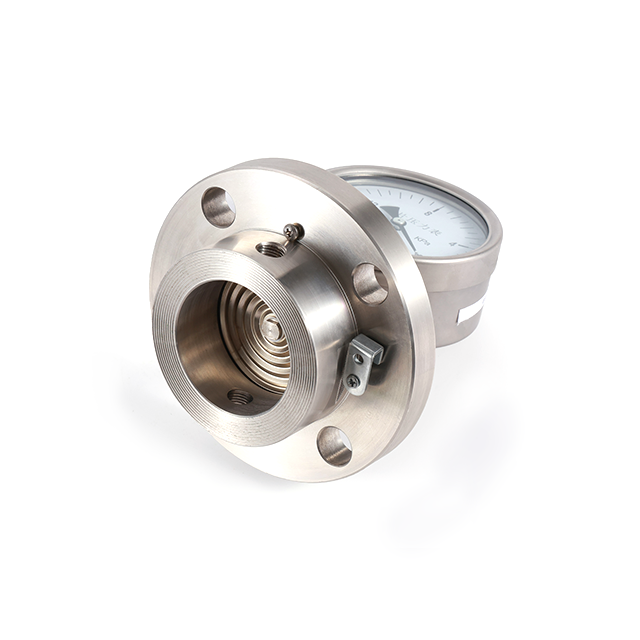

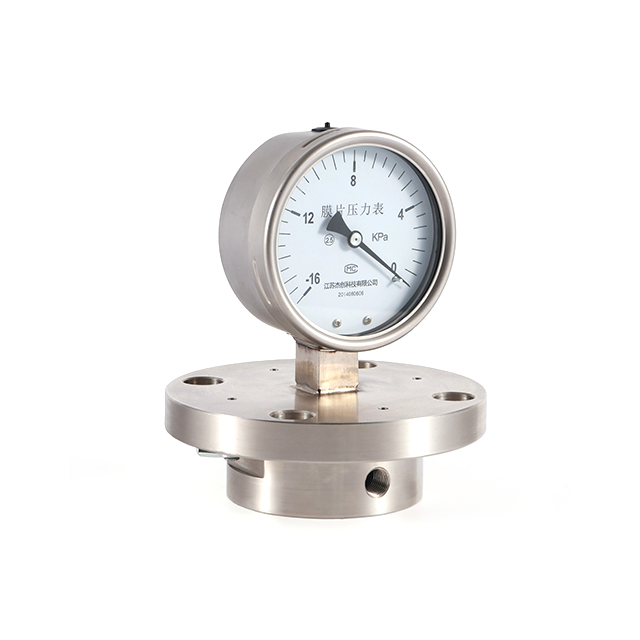

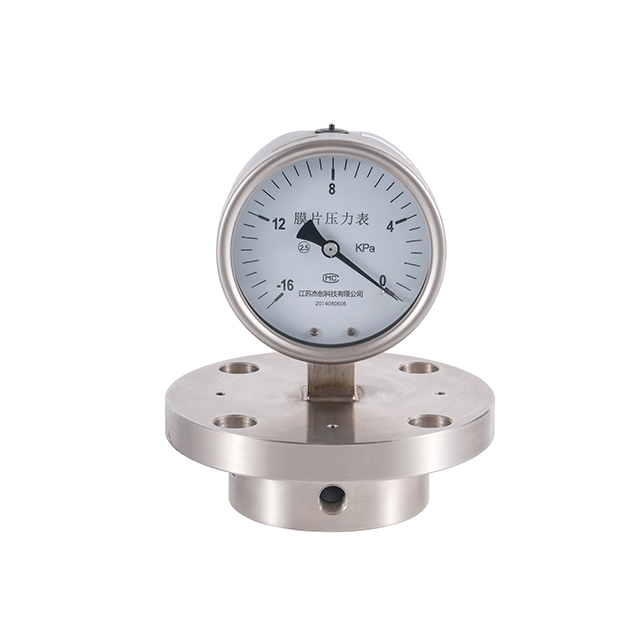

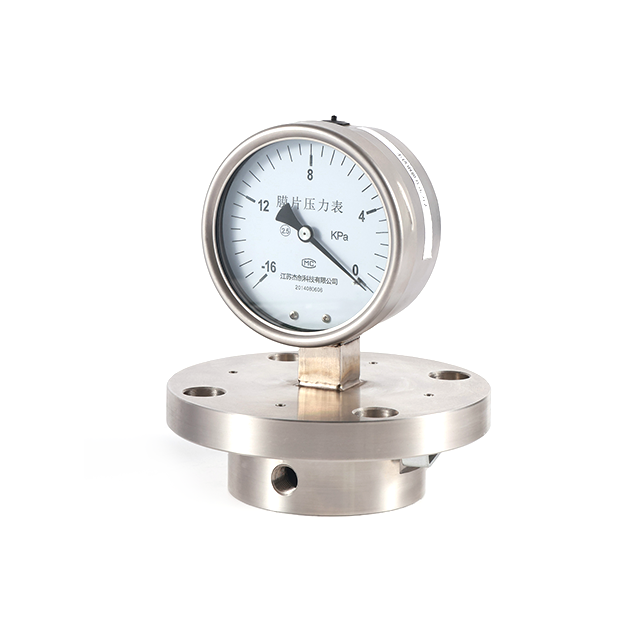

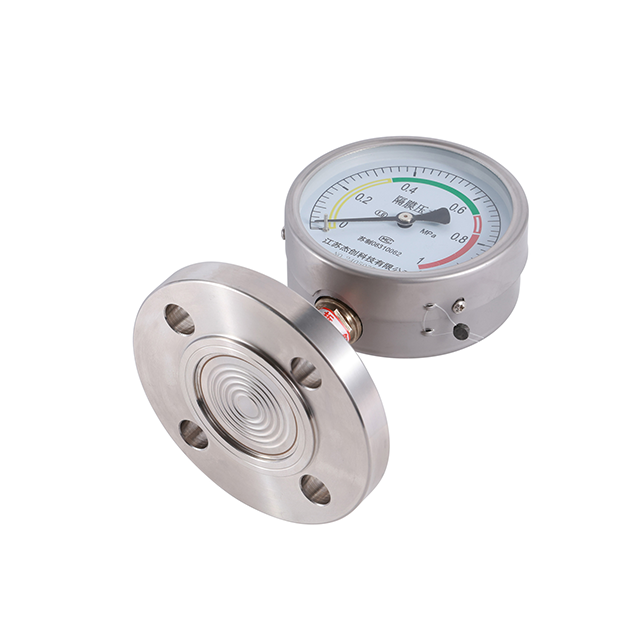

Membranmanometer aus Edelstahl
Überblick:
Das Edelstahl-Membrandruckmessgerät YPBF ist für die genaue Druckmessung in rauen und korrosiven Umgebungen konzipiert. Durch die Verwendung einer Membran zur Isolierung des Sensorelements vom Prozessmedium eignet sich dieses Messgerät ideal für Anwendungen, bei denen herkömmliche Druckmessgeräte durch das Vorhandensein aggressiver Flüssigkeiten, hoher Viskosität oder suspendierter Feststoffe beeinträchtigt würden. Seine komplett aus Edelstahl gefertigte Konstruktion gewährleistet Haltbarkeit, Zuverlässigkeit und Langlebigkeit.
Hauptmerkmale:
Vollständig aus Edelstahl gefertigte Konstruktion: Hergestellt aus Edelstahl SUS304 oder SUS316, bietet hervorragende Korrosionsbeständigkeit und Eignung für eine Vielzahl industrieller Anwendungen.
Membranisolierung: Verfügt über eine Membran, um das Prozessmedium von den internen Komponenten zu trennen und so Verunreinigungen und Schäden am Messgerät zu verhindern.
Stoßsichere Option: Erhältlich in stoßfestem Design, um Genauigkeit und Leistung in Umgebungen mit starken Vibrationen aufrechtzuerhalten.
Hohe Genauigkeit: Bietet präzise Druckmesswerte, die für die Aufrechterhaltung eines optimalen Betriebs und einer optimalen Sicherheit in industriellen Prozessen unerlässlich sind.
Vielseitige Montageoptionen: Kann mit verschiedenen Methoden montiert werden, einschließlich Direktmontage, Schalttafelmontage oder Rohrmontage, um unterschiedlichen Installationsanforderungen gerecht zu werden.
Klare Zifferblattanzeige: Ausgestattet mit einem gut ablesbaren Zifferblatt für eine schnelle und genaue Drucküberwachung.
Großer Temperatur- und Druckbereich: Entwickelt für den effizienten Betrieb in einem breiten Temperatur- und Druckbereich, wodurch es für verschiedene Anwendungen geeignet ist.
Nenndurchmesser |
φ100mm, φ150mm |
Isolationsmembran |
316L SS, Hastelloy C-276, Monel, Nickel, Titan, PTFE, Tantal, PFA |
Bewegungsmaterial |
SUS304 |
Gehäusematerial |
SUS304 |
Schauglas |
Gehärtetes Glas, doppelschichtiges Sicherheitsglas |
Kontrollmethode |
Obere und untere Grenze, (doppelter oberer, doppelter unterer) Kontakt vergoldeter Kontaktschalter. |
Betriebsdruck |
Statische Belastung bis zu 3/4 der maximalen Messgrenze.
Wechselnde Belastung bis zu 2/3 der maximalen Messgrenze |
Betriebstemperatur |
-35~+70℃, mit einer relativen Luftfeuchtigkeit von nicht mehr als 85 % (der Betrieb bei nahezu minimaler Temperatur kann den normalen Betrieb beeinträchtigen) |
Verbindungsthread |
Mit Gewinde, Flansch (DN25, 40, 50) optional |
Anwendung |
Wird für Stromkreiskontaktschalter in Feldanzeige- und Druckregelsystemen verwendet und ermöglicht eine Fernübertragung und automatische Steuerung. Wenn der Druck einen voreingestellten Wert erreicht, kann der Steuerkreis verbunden oder getrennt werden, um automatische Alarmzwecke zu erreichen. |
YPBF - □ □ □ - MF - □ □ - □ □
Membran-Manometer-Nenndurchmesser, Flanschanschluss, Membranmaterial-Anschlussspezifikation |
Modell |
Messbereich (KPa) |
Genauigkeitsklasse (%) |
Gewindeverbindung |
YPBF-100-MF
YPBF-150-MF |
0 ~ (5, 6,10,16,20,25,40,60,100) KPa
-3 ~ (5, 6, 10, 15, 20, 30, 40) KPa |
2.5 |
M14*1,5
Flansch (DN25, 40, 50) |
