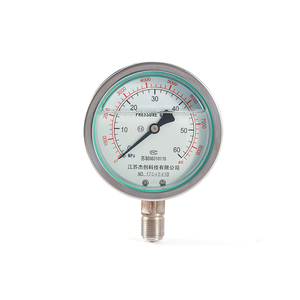

Manómetro de diafragma de acero inoxidable
Descripción general:
El manómetro de diafragma de acero inoxidable YPBF está diseñado para una medición precisa de la presión en entornos hostiles y corrosivos. Al utilizar un diafragma para aislar el elemento sensor del medio del proceso, este manómetro es ideal para aplicaciones donde los manómetros convencionales se verían comprometidos por la presencia de fluidos agresivos, alta viscosidad o sólidos suspendidos. Su construcción totalmente de acero inoxidable garantiza durabilidad, confiabilidad y longevidad.
Características clave:
Construcción totalmente de acero inoxidable: fabricada en acero inoxidable SUS304 o SUS316, que ofrece una excelente resistencia a la corrosión y es adecuada para una amplia gama de aplicaciones industriales.
Aislamiento de diafragma: Cuenta con un diafragma para separar el medio del proceso de los componentes internos, evitando la contaminación y daños al medidor.
Opción resistente a los golpes: disponible en un diseño resistente a los golpes para mantener la precisión y el rendimiento en entornos de alta vibración.
Alta Precisión: Proporciona lecturas de presión precisas, esenciales para mantener un funcionamiento óptimo y seguridad en procesos industriales.
Opciones de montaje versátiles: se puede montar utilizando varios métodos, incluido el montaje directo, el montaje en panel o el montaje en tubería, para adaptarse a diferentes requisitos de instalación.
Pantalla de esfera clara: equipada con una esfera fácil de leer para un control de presión rápido y preciso.
Amplio rango de temperatura y presión: Diseñado para funcionar de manera eficiente en un amplio rango de temperaturas y presiones, lo que lo hace adecuado para diversas aplicaciones.
Diámetro nominal |
φ100mm, φ150mm |
Diafragma de aislamiento |
Acero inoxidable 316L, Hastelloy C-276, Monel, Níquel, Titanio, PTFE, Tantalio, PFA |
Material de movimiento |
SUS304 |
Material de la caja |
SUS304 |
Vidrio de calibre |
Vidrio templado, vidrio de seguridad de doble capa |
Método de control |
Límites superior e inferior, interruptor de contacto chapado en oro (doble superior, doble inferior). |
Presión de funcionamiento |
Carga estática hasta 3/4 del límite máximo de medición
Carga alterna hasta 2/3 del límite máximo de medición |
Temperatura de funcionamiento |
-35~+70 ℃, con una humedad relativa que no exceda el 85 % (el funcionamiento a una temperatura cercana al mínimo puede afectar el funcionamiento normal) |
Hilo de conexión |
Roscado, Brida (DN25, 40, 50) opcional |
Solicitud |
Se utiliza para interruptores de contacto de circuito en sistemas de indicación de campo y regulación de presión, con capacidad de transmisión remota y control automático. Cuando la presión alcanza un valor preestablecido, puede conectar o desconectar el circuito de control para lograr fines de alarma automática. |
YPBF - □ □ □ - MF - □ □ - □ □
Manómetro de diafragma Diámetro nominal Conexión de brida Material del diafragma Especificación de conexión |
Modelo |
Rango de medición (KPa) |
Clase de precisión (%) |
Conexión de hilo |
YPBF-100-MF
YPBF-150-MF |
0 ~ (5, 6,10,16,20,25,40,60,100) KPa
-3 ~ (5, 6, 10, 15, 20, 30, 40) KPa |
2.5 |
Brida M14*1.5
(DN25, 40, 50) |
