Verzögerungen bei der Temperaturmessung sabotieren heimlich die Regelkreise industrieller Prozesse. Wenn Sensoren Daten zu langsam melden, lösen verzögerte Reaktionszeiten gefährliche Systemüberschreitungen aus. Sie gefährden schnell die Qualität empfindlicher Chargen. Außerdem verursachen sie erhebliche Energieverschwendung, da die Heizungen überlastet sind, um verzögerte Messwerte auszugleichen. Bei der Bewertung dieser Lösungen konzentrieren sich Prozessingenieure häufig ausschließlich auf die grundlegende Sensorphysik. Die ordnungsgemäße Bewertung eines Thermoelements im Vergleich zu einem Widerstandstemperaturdetektor (RTD) erfordert jedoch einen viel umfassenderen Blick. Sie müssen die gesamte Messschleife betrachten. Diese ganzheitliche Betrachtung umfasst die Senderelektronik, mögliche Signalverschlechterungen im Feld und langfristige Kalibrierungsanforderungen.
Wir bieten einen objektiven, datengesteuerten Vergleich mit Schwerpunkt auf rohen Reaktionsgeschwindigkeiten, Signalstabilität und Umweltbeständigkeit. Dieser umfassende Leitfaden gibt Prozessingenieuren und Beschaffungsteams die Möglichkeit, eine äußerst vertretbare Spezifikationsauswahl für ihre spezifischen Regelkreise zu treffen.
Geschwindigkeitsvorteil: Thermoelemente liefern im Vergleich zu RTDs (1–5 Sekunden) aufgrund ihrer Punktkontaktverbindung und geringeren thermischen Masse typischerweise schnellere Rohreaktionszeiten (häufig <0,5 Sekunden bei mineralisolierten Typen).
Kompromiss zwischen Genauigkeit und Stabilität: RTDs zeichnen sich durch Langzeitstabilität mit minimaler Drift (<±0,1 °C pro Jahr) aus, während Thermoelemente anfällig für Oxidationsdrift sind (1–2 °C pro Jahr), was eine häufigere Kalibrierung erfordert.

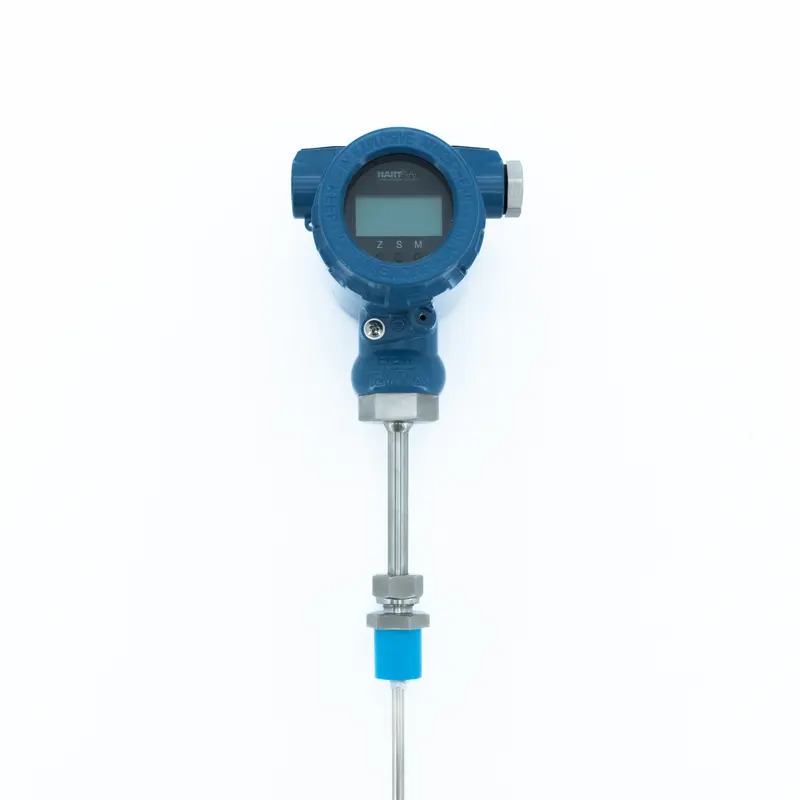

Signalintegration: Ein Thermoelement-Temperaturtransmitter muss eine komplexe Vergleichsstellenkompensation und Signale im niedrigen Millivoltbereich verarbeiten, wodurch er anfälliger für elektromagnetische Störungen (EMI) ist als das widerstandsbasierte Signal eines RTD.
Entscheidungsschwelle: Die „850°C (1562°F)-Regel“ – Prozesse, die kontinuierlich über dieser Schwelle laufen, erfordern Thermoelemente, während Präzisionsanwendungen bei niedrigeren Temperaturen RTDs stark bevorzugen.
Um Leistungsunterschiede zu verstehen, müssen wir zunächst untersuchen, wie diese Sensoren mit Wärme interagieren. Sie arbeiten nach grundlegend unterschiedlichen physikalischen Prinzipien.
Thermoelemente erzeugen ihren eigenen Strom durch den Seebeck-Effekt. Hersteller verbinden zwei unterschiedliche Metalldrähte an einem Ende. Diese spezifische Verbindung bildet den Messknotenpunkt. Wenn Sie diese Verbindung der Prozesswärme aussetzen, bildet sich entlang der Drähte ein Temperaturgefälle. Dieser thermische Unterschied erzeugt eine Mikrospannung. Die resultierende Spannung skaliert proportional zu Temperaturänderungen.
Aufgrund dieses physikalischen Mechanismus fungieren Thermoelemente als aktive Geräte. Sie benötigen keine externe Stromversorgung, um ein Rohsignal zu erzeugen. Darüber hinaus messen sie die Wärme an einem hochgenauen, lokalen Punkt. Diese punktgenaue Messung macht sie ideal für die Verfolgung lokalisierter Wärmespitzen innerhalb komplexer Maschinen.
Widerstandstemperaturfühler arbeiten passiv. Sie können selbst kein Signal erzeugen. Stattdessen benötigen sie externen Erregerstrom. Ein angeschlossener Sender muss einen winzigen elektrischen Strom durch den Sensor leiten. Wenn sich der Sensor erwärmt, erhöht sich der elektrische Widerstand seines inneren Metallelements vorhersehbar.
Industriestandards verwenden typischerweise reines Platin für dieses interne Element. Im Gegensatz zur Einzelpunktmessung eines Thermoelements berechnet ein RTD einen Durchschnitt. Es misst die thermische Einwirkung über die gesamte Oberfläche des Platinelements. Diese Oberflächenmittelung liefert einen äußerst stabilen, repräsentativen Temperaturmesswert für Massenflüssigkeiten.
Geschwindigkeit bestimmt den Erfolg bei der Steuerung schnelllebiger Prozesse. Ein träger Sensor führt dazu, dass Ventile zu spät öffnen. Es erzwingt die Aktivierung der Kühlmäntel, nachdem das Produkt bereits überhitzt ist.
Thermoelemente dominieren, wenn Sie sofortige Daten benötigen. Ihre physikalische Konstruktion minimiert grundsätzlich die thermische Masse. Für Hochgeschwindigkeitsanwendungen spezifizieren Ingenieure häufig geerdete oder freiliegende Thermoelemente. Bei einem Design mit freiliegender Verbindung sitzt die geschweißte Metallspitze direkt im Prozessmedium. Es fehlt eine isolierende Barriere.
Dieser direkte Kontakt ermöglicht eine schnelle Wärmeübertragung. Mantelisolierte Thermoelemente erreichen regelmäßig Zeitkonstanten unter 0,5 Sekunden. Sie erfassen mühelos schnelle Temperaturschwankungen. Dies macht sie unverzichtbar für die Abgasüberwachung von Gasturbinen und Schnellfeuer-Brennkammern.
FTE sind mit inhärenten strukturellen Verzögerungen konfrontiert. Hersteller bauen sie unter Verwendung komplizierter interner drahtgewickelter oder dünnschichtiger Elemente. Sie müssen diese empfindlichen inneren Strukturen in einer schützenden Keramik- oder Glasummantelung einkapseln. Sie füllen den umgebenden Hohlraum mit isolierenden Pulvern.
Diese schwere Schutzhülle fungiert als Wärmebarriere. Es isoliert das Platinelement physikalisch vor unmittelbaren Temperaturänderungen. Wärme braucht Zeit, um in die äußeren Schichten einzudringen. Folglich weisen RTDs langsamere Reaktionsprofile auf. Sie registrieren thermische Veränderungen typischerweise innerhalb von 1 bis 5 Sekunden. Aufgrund dieser Verzögerung sind sie für Sicherheitsabschaltsysteme, die Reaktionszeiten im Millisekundenbereich erfordern, ungeeignet.
Die reine Sensorgeschwindigkeit sagt nur die halbe Wahrheit. Das elektronische Relais bestimmt die endgültige Regelkreisgeschwindigkeit. Ein rasant schneller Sensor nützt nichts, wenn die Verarbeitungselektronik hinterherhinkt. Die Aktualisierungsrate und Verarbeitungsgeschwindigkeit des Der Thermoelement-Temperaturtransmitter muss mit den Rohfunktionen des Sensors übereinstimmen. Wenn der Sender langsame Analog-Digital-Wandler verwendet, geht der Geschwindigkeitsvorteil des Thermoelements vollständig verloren. Sie müssen schnelle Sonden mit ebenso reaktionsschneller Elektronik kombinieren, um tatsächliche Steuerungsverbesserungen zu erzielen.
Während Thermoelemente den Sprint gewinnen, verlieren sie oft den Marathon. Prozessingenieure müssen die reine Geschwindigkeit mit der langfristigen Datenintegrität in Einklang bringen.
Die Grundpräzision bildet die Grundlage für eine strenge Qualitätskontrolle. Wir messen RTDs anhand strenger internationaler Toleranzen. RTDs der Klasse A liefern außergewöhnliche Genauigkeit direkt nach dem Auspacken. Sie halten die Abweichungen bei Gefrierpunkten routinemäßig eng bei ±0,15 °C.
Standard-Thermoelemente aus unedlen Metallen können diese mikroskopische Präzision nur schwer erreichen. Typische Thermoelemente vom Typ K oder Typ J weisen eine Abweichung von ±1 °C bis ±2 °C auf. Diese breitere Toleranzspanne schließt sie von strengen biopharmazeutischen Validierungsprozessen aus. Es schränkt auch ihren Einsatz bei der hochpräzisen Pasteurisierung von Lebensmitteln und Getränken ein.
Die Signallinearität erschwert den digitalen Übersetzungsprozess. RTDs zeichnen sich durch eine wunderbar konsistente, nahezu lineare Temperatur-Widerstands-Kurve aus. Dieser proportionale Zusammenhang vereinfacht Berechnungen. Es reduziert die Verarbeitungslast Ihres Steuerungssystems.
Thermoelemente verhalten sich über große Temperaturspannen unregelmäßig. Sie erzeugen einen nichtlinearen Spannungsausgang. Ingenieure bezeichnen dieses Leistungsprofil als „S-Kurve“. Die Millivolt-Änderung pro Grad bei 100 °C unterscheidet sich völlig von der Änderung bei 800 °C. Diese chaotische Ausgabe erfordert eine intensive algorithmische Linearisierung innerhalb der Senderelektronik, um eine reibungslose Datenzufuhr zu gewährleisten.
Die chemischen Gegebenheiten erfordern langfristige Wartungszyklen. Der kontinuierliche Betrieb in Industrierohren führt zur Schädigung der Sensormaterialien. Thermoelemente unterliegen bei konstanter Hitze intensiven metallurgischen Veränderungen. Ihre unterschiedlichen Metalle oxidieren. Diese Oxidation verändert im Laufe der Zeit langsam ihre Kernspannungsausgabe.
Dieser metallurgische Abbau führt zu einer erheblichen Signaldrift. Typischerweise wird es eine Abweichung von 1 bis 2 °C pro Jahr geben. Sie müssen sie alle 6 bis 12 Monate aus dem Prozess nehmen und neu kalibrieren, um die Sicherheit zu gewährleisten.
RTDs zeichnen sich durch eine außergewöhnliche chemische Stabilität aus. Reines Platin widersteht hervorragend der Oxidation. Hochwertige RTDs unterliegen einer minimalen Drift und schwanken häufig um weniger als ±0,1 °C pro Jahr. Einrichtungen können ihre RTD-Kalibrierungsintervalle sicher auf 12 oder sogar 24 Monate verlängern. Diese Stabilität reduziert den laufenden Wartungsaufwand erheblich.
Industrielle Fertigungshallen weisen raue elektronische Umgebungen auf. Die Übertragung von Daten von der Sensorsonde zum Kontrollraum erfordert einen robusten Signalschutz.
Massive Motoren, schwere Generatoren und Frequenzumrichter erzeugen starke elektromagnetische Störungen. Wir nennen dies EMI oder elektrisches Rauschen. Thermoelemente geben unglaublich schwache Signale aus. Diese Basissignale liegen zwischen 0 und 70 Millivolt.
Diese mikroskopische Amplitude macht sie sehr anfällig für EMI-Beschädigung. Wenn Sie ein Thermoelement-Verlängerungskabel in der Nähe einer Hochspannungsleitung verlegen, kann das elektrische Rauschen das Millivolt-Signal übertönen. In Ihrem Kontrollraum werden unregelmäßige, springende Temperaturwerte angezeigt.
Die Thermoelementarchitektur erfordert eine Kaltstellenkompensation. Ein Thermoelement misst lediglich den Temperaturunterschied zwischen seiner heißen Spitze und seinem kalten Verbindungspunkt. Als kalter Bezugspunkt dient der Messumformer-Anschlussblock.
Wenn die Umgebungstemperaturen in der Nähe des Terminals aufgrund von Zugluft oder Sonneneinstrahlung schwanken, verschärfen sich Berechnungsfehler schnell. Eine hochwertige Der Thermoelement-Temperaturtransmitter behebt diese Schwachstelle. Es integriert sekundäre Präzisionssensoren direkt in die Klemmenleiste. Diese Sensoren überwachen Umgebungsschwankungen und korrigieren den Millivolt-Wert dynamisch.
RTDs kommen weitaus effektiver mit verrauschten elektrischen Umgebungen zurecht. Sie arbeiten mit größeren Erregerströmen. Noch wichtiger ist, dass moderne RTDs robuste 3-Leiter- und 4-Leiter-Schaltungskonfigurationen verwenden.
Diese fortschrittlichen Verkabelungsaufbauten messen den externen Leitungsdrahtwiderstand erfolgreich und kompensieren ihn mathematisch. Sie bieten eine hervorragende Immunität gegen Erdschleifen und elektrisches Umgebungsrauschen. Beim Verlegen von Kabeln durch eine überfüllte, elektromagnetisch verrauschte Fabrikhalle stellen RTDs die weitaus sicherere Signalwahl dar.
Die theoretische Genauigkeit spielt keine große Rolle, wenn der Sensor beim Start zerbricht. Sie müssen die physische Sensorkonstruktion an die mechanischen Gegebenheiten des Rohrs anpassen.
In extremen Industrieumgebungen dominieren Thermoelemente vollständig. Sie gedeihen unter intensiven Bedingungen, die Standard-RTDs sofort zerstören würden. Bei Anwendungen über 850 °C schmelzen empfindliche Platinelemente. Massivdraht-Thermoelementverbindungen messen problemlos Temperaturen bis zu 2000 °C. Sie dienen als Standardlösung für Hochöfen, Metallschmelzen und industrielle Verbrennungsanlagen.
Sie bewältigen auch starke mechanische Vibrationen. In Umgebungen mit starken Vibrationen brechen empfindliche RTD-Spulen. Kompressoren und schwere Dieselmotoren erzeugen hochfrequente Erschütterungen. Ein robustes, mineralisoliertes Thermoelement übersteht diesen massiven physikalischen Schock ohne zu versagen.
Anlagen installieren nur selten bloße Sensoren direkt in korrosiven Flüssigkeiten. Beide Sensortypen verfügen typischerweise über standardisierte Schutzrohre. Ein Schutzrohr ist eine äußerst haltbare Metallhülse, die in das Prozessrohr eingeschweißt ist. Es isoliert die empfindliche Sensorsonde vor hohem Druck und korrosiven Chemikalien.
Standardisierte Bohrungsgrößen bieten hervorragende technische Flexibilität. Sie können einen Regelkreis später problemlos erweitern. Sie können ein in die Jahre gekommenes Thermoelement aus dem Schutzrohr herausziehen und einen hochstabilen RTD-Fühler einsetzen. Sie können diesen Austausch durchführen, ohne Tanks zu entleeren, den Durchfluss zu unterbrechen oder die Durchdringungspunkte des Behälters zu ändern. Sie aktualisieren einfach die Senderprogrammierung, um das neue Widerstandssignal zu akzeptieren.
Die Auswahl der richtigen Instrumente erfordert die Abwägung konkurrierender Prioritäten. Verwenden Sie die folgenden Rahmen- und Vergleichsdaten, um Ihre Spezifikation fertigzustellen.
Leistungsmetrik |
RTD (Widerstandstemperaturdetektor) |
Thermoelement |
|---|---|---|
Optimaler Temperaturbereich |
-200°C bis 600°C |
-200°C bis 2000°C |
Rohe Reaktionszeit |
Mäßig (1 bis 5 Sekunden) |
Extrem schnell (< 0,5 Sekunden) |
Jährliche Signaldrift |
Minimal (< 0,1°C pro Jahr) |
Spürbar (1°C bis 2°C pro Jahr) |
Vibrationsimmunität |
Schlecht (empfindliche innere Spulen) |
Hervorragend (solide Schweißverbindungen) |
EMI-Widerstand |
Hoch (insbesondere 4-Draht-Setups) |
Niedrig (erfordert sorgfältige Kabelabschirmung) |
Prozesstemperaturen übersteigen 850 °C: Sie betreiben Hochöfen, Brennöfen oder schwere Verbrennungsanlagen.
Reaktionszeiten unter einer Sekunde sind nicht verhandelbar: Sie benötigen sofortige Sicherheitsalarme bei außer Kontrolle geratenen exothermen Reaktionen.
Die Installation ist starken mechanischen Erschütterungen ausgesetzt: Sie überwachen große Kompressoren, Turbinen oder schwere Stanzmaschinen.
Der Platz ist stark eingeschränkt: Sie benötigen Mikrosonden, die in enge Maschinengehäuse oder schmale Lagerzapfen passen.
Betrieb unter 600 °C mit engen Toleranzanforderungen: Sie führen Biopharma-Validierungen, strenge chemische Mischungen oder Pasteurisierungsschleifen für Lebensmittel durch.
Die Langzeitstabilität hat hohe Priorität: Sie möchten die Kalibrierungsintervalle auf 24 Monate verlängern, um den laufenden Wartungsaufwand zu reduzieren.
Die Umgebung weist starke elektromagnetische Störungen auf: In Ihrer Fabrik sind zahlreiche Frequenzumrichter und Hochspannungsleitungen vorhanden.
Messung enger Temperaturspannen: Sie müssen mikroskopische Veränderungen in Kaltwasserleitungen oder Reinraum-HLK-Systemen verfolgen.
Die Wahl des richtigen Messgeräts wirkt sich auf alle Aspekte Ihrer Produktionsqualität aus. Ein Thermoelement bietet zwar die absolut schnellste Reaktionszeit und eine unschlagbare Haltbarkeit bei extremer Hitze, geht jedoch zu Lasten der kritischen Langzeitgenauigkeit und Signalstabilität. Zur Bekämpfung der Oxidationsdrift sind häufigere Kalibrierungsprüfungen erforderlich.
Umgekehrt bietet ein RTD eine außergewöhnliche Langzeitstabilität und präzise Datenlinearität. Es reduziert Ihren Wartungsaufwand drastisch. Allerdings reagiert es langsamer auf plötzliche Temperaturspitzen und kann starken mechanischen Vibrationen nicht standhalten.
Bevor Sie eine Bestellung aufgeben, prüfen Sie Ihre spezifischen Anforderungen an den Prozessregelkreis. Bestimmen Sie Ihren maximalen Temperaturgrenzwert, die akzeptable Signalverzögerung und das elektrische Hintergrundrauschen. Wenden Sie sich an einen Instrumentierungsspezialisten, um sicherzustellen, dass Sie den von Ihnen gewählten Sensor mit einer geeigneten EMI-Abschirmung, korrekter Verlängerungsverkabelung und robuster Senderelektronik kombinieren. Die richtige Integration maximiert die Leistung und garantiert zuverlässige Steuerdaten für die kommenden Jahre.
A: Ja, wenn die Sondenabmessungen mit der Schutzrohrbohrung übereinstimmen. Das mechanische Gehäuse bleibt branchenweit Standard. Sie können die physischen Sonden einfach austauschen. Sie müssen jedoch die Sender- und Steuerungssystemprogrammierung aktualisieren, um den völlig anderen Signaltyp (Widerstand gegenüber Millivolt) zu akzeptieren.
A: PT100s haben einen Basiswiderstand von genau 100 Ohm bei 0°C. PT1000 haben einen Basiswiderstand von 1000 Ohm. PT1000s bieten ein viel höheres Signal-Rausch-Verhältnis. Aufgrund ihrer höheren Empfindlichkeit eignen sie sich besser für 2-Draht-Konfigurationen und Fabrikumgebungen mit starken elektrischen Störungen.
A: Überprüfen Sie die Feldverkabelung. Thermoelemente verwenden fast immer zwei Drähte mit unterschiedlichen Farbcodes (z. B. Rot und Gelb für Typ K). RTDs verfügen typischerweise über drei oder vier Drähte, oft mit Kombinationen aus Rot und Weiß. Die Prüfung von Leitungen mit einem Ohmmeter zeigt bei einem RTD etwa 100–1000 Ohm, während bei einem Thermoelement der Wert nahe Null liegt.
A: Die Einwirkung extremer industrieller Hitze, chemischer Dämpfe und andauernder mechanischer Beanspruchung zersetzt die Metalle. Die Schweißverbindung oxidiert. Diese metallurgische Veränderung verändert die Seebeck-Spannungsausgabe im Laufe der Zeit physikalisch. Sie müssen regelmäßige Kalibrierungsprüfungen durchführen, um diese unvermeidliche Abweichung zu erkennen und zu korrigieren.
