يؤدي تأخر قياس درجة الحرارة إلى تخريب حلقات التحكم في العمليات الصناعية بهدوء. عندما تقوم أجهزة الاستشعار بالإبلاغ عن البيانات ببطء شديد، تؤدي أوقات الاستجابة المتأخرة إلى حدوث تجاوزات خطيرة للنظام. إنهم يتنازلون بسرعة عن جودة الدفعة الحساسة. كما أنها تسبب هدرًا كبيرًا للطاقة حيث تعمل السخانات فوق طاقتها للتعويض عن القراءات المتأخرة. غالبًا ما يركز مهندسو العمليات بشكل كامل على فيزياء المستشعرات الأساسية عند تقييم هذه الحلول. ومع ذلك، فإن التقييم الصحيح للمزدوجة الحرارية مقابل كاشف درجة حرارة المقاومة (RTD) يتطلب رؤية أوسع بكثير. يجب أن تنظر إلى حلقة القياس بأكملها. تتضمن هذه النظرة الشاملة إلكترونيات جهاز الإرسال، وتدهور الإشارة المحتمل في الميدان، ومتطلبات المعايرة على المدى الطويل.
سنقدم مقارنة موضوعية تعتمد على البيانات مع التركيز على سرعات الاستجابة الأولية واستقرار الإشارة والمتانة البيئية. سيقوم هذا الدليل الشامل بتجهيز مهندسي العمليات وفرق المشتريات لاتخاذ اختيار مواصفات يمكن الدفاع عنه بدرجة كبيرة لحلقات التحكم المحددة الخاصة بهم.
ميزة السرعة: توفر المزدوجات الحرارية عادةً أوقات استجابة أولية أسرع (غالبًا أقل من 0.5 ثانية للأنواع المعزولة بالمعادن) مقارنةً بـ RTDs (1-5 ثوانٍ) نظرًا لنقطة الاتصال الخاصة بها والكتلة الحرارية المنخفضة.
مفاضلة الدقة والاستقرار: تتفوق RTDs في الاستقرار طويل المدى مع الحد الأدنى من الانجراف (<± 0.1 درجة مئوية سنويًا)، في حين أن المزدوجات الحرارية عرضة لانجراف الأكسدة (1-2 درجة مئوية سنويًا)، مما يتطلب معايرة أكثر تكرارًا.
تكامل الإشارة: يجب أن يتعامل جهاز إرسال درجة الحرارة المزدوج الحراري مع تعويضات الوصلات الباردة المعقدة وإشارات الميليفولت المنخفضة، مما يجعله أكثر عرضة للتداخل الكهرومغناطيسي (EMI) من الإشارة القائمة على المقاومة الخاصة بـ RTD.
عتبة القرار: 'قاعدة 850 درجة مئوية (1562 درجة فهرنهايت)' - العمليات التي تعمل بشكل مستمر فوق هذه العتبة تتطلب مزدوجات حرارية، في حين أن التطبيقات الدقيقة ذات درجات الحرارة المنخفضة تفضل بشكل كبير RTDs.
لفهم الاختلافات في الأداء، يجب علينا أولاً فحص كيفية تفاعل هذه المستشعرات مع الحرارة. إنهم يعملون وفقًا لمبادئ فيزيائية مختلفة تمامًا.
تولد المزدوجات الحرارية قوتها الخاصة من خلال تأثير Seebeck. يقوم المصنعون بربط سلكين معدنيين مختلفين في نهاية واحدة. يشكل هذا الاتصال المحدد تقاطع القياس. عند تعريض هذا الوصل للحرارة المعالجة، يتشكل تدرج في درجة الحرارة على طول الأسلاك. هذا الاختلاف الحراري يخلق جهدًا صغيرًا. يقيس الجهد الناتج بشكل متناسب مع تغيرات درجة الحرارة.
وبسبب هذه الآلية الفيزيائية، تعمل المزدوجات الحرارية كأجهزة نشطة. أنها لا تحتاج إلى طاقة خارجية لإنتاج إشارة أولية. علاوة على ذلك، فإنهم يقيسون الحرارة عند نقطة محلية دقيقة للغاية. وهذا القياس الدقيق يجعلها مثالية لتتبع الارتفاعات الحرارية الموضعية داخل الآلات المعقدة.
تعمل كاشفات درجة الحرارة المقاومة بشكل سلبي. لا يمكنهم توليد إشارة بمفردهم. بدلا من ذلك، فإنها تتطلب تيار الإثارة الخارجي. يجب أن يقوم جهاز الإرسال المتصل بدفع تيار كهربائي صغير عبر المستشعر. مع ارتفاع درجة حرارة المستشعر، تزداد المقاومة الكهربائية لعنصره المعدني الداخلي بشكل متوقع.
تستخدم معايير الصناعة عادةً البلاتين النقي لهذا العنصر الداخلي. على عكس القياس بنقطة واحدة للمزدوجة الحرارية، يحسب RTD المتوسط. فهو يقيس التأثير الحراري عبر كامل مساحة سطح عنصر البلاتين. يوفر متوسط مساحة السطح هذا قراءة تمثيلية ومستقرة للغاية لدرجة الحرارة للسوائل السائبة.
السرعة تملي النجاح في التحكم في العمليات سريعة الحركة. يتسبب المستشعر البطيء في فتح الصمامات في وقت متأخر. إنه يجبر سترات التبريد على التنشيط بعد ارتفاع درجة حرارة المنتج بالفعل.
تهيمن المزدوجات الحرارية عندما تحتاج إلى بيانات فورية. بنيتها المادية بطبيعتها تقلل من الكتلة الحرارية. كثيرًا ما يحدد المهندسون المزدوجات الحرارية المؤرضة أو المكشوفة للتطبيقات عالية السرعة. في تصميم الوصلات المكشوفة، يتم وضع الطرف المعدني الملحوم مباشرة داخل سائل العملية. أنها تفتقر إلى حاجز عازل.
يسمح هذا الاتصال المباشر بنقل الحرارة بسرعة. تحقق المزدوجات الحرارية المعزولة بالمعادن بشكل روتيني ثوابت زمنية أقل من 0.5 ثانية. فهي تلتقط ومضات درجة الحرارة السريعة دون عناء. وهذا يجعلها لا غنى عنها في مراقبة عادم توربينات الغاز وغرف الاحتراق السريع.
تواجه RTDs تأخيرات هيكلية متأصلة. يقوم المصنعون ببنائها باستخدام عناصر أسلاك داخلية معقدة أو أغشية رقيقة. ويجب عليهم تغليف هذه الهياكل الداخلية الدقيقة داخل غلاف واقي من السيراميك أو الزجاج. إنهم يملأون الفراغ المحيط بالمساحيق العازلة.
يعمل هذا الغلاف الواقي الثقيل كحاجز حراري. إنه يعزل عنصر البلاتين فعليًا عن التغيرات المباشرة في درجات الحرارة. تستغرق الحرارة وقتًا لاختراق الطبقات الخارجية. وبالتالي، تظهر RTDs ملفات تعريف استجابة أبطأ. يسجلون عادةً التغيرات الحرارية خلال 1 إلى 5 ثوانٍ. وهذا التأخر يجعلها غير مناسبة لأنظمة إيقاف التشغيل الآمنة التي تتطلب أوقات رد فعل بالمللي ثانية.

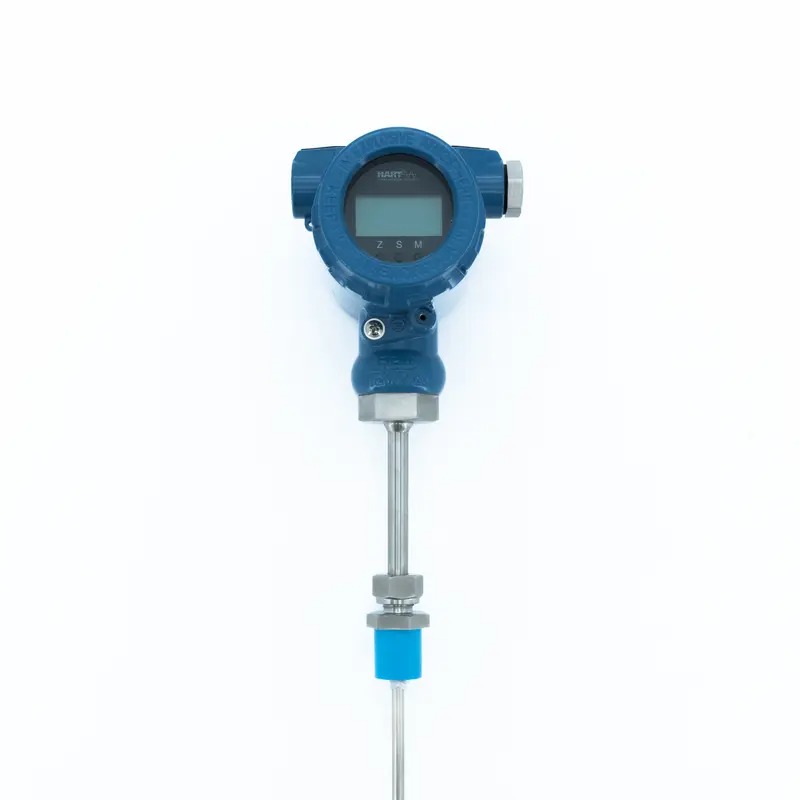

سرعة المستشعر الأولية تحكي نصف القصة فقط. يحدد المرحل الإلكتروني سرعة حلقة التحكم النهائية. إن المستشعر فائق السرعة لا يعني شيئًا إذا تأخرت إلكترونيات المعالجة. معدل التحديث وسرعة المعالجة يجب أن يتطابق جهاز إرسال درجة الحرارة المزدوج الحراري مع القدرات الأولية للمستشعر. إذا كان جهاز الإرسال يستخدم محولات تناظرية إلى رقمية بطيئة، فسوف تفقد ميزة سرعة المزدوجات الحرارية تمامًا. يجب عليك إقران المجسات السريعة بالإلكترونيات سريعة الاستجابة لتحقيق تحسينات التحكم الفعلية.
بينما تفوز المزدوجات الحرارية بسباق السرعة، فإنها غالبًا ما تخسر الماراثون. يجب أن يوازن مهندسو العمليات بين السرعة الأولية وتكامل البيانات على المدى الطويل.
تضع الدقة الأساسية الأساس لمراقبة الجودة الصارمة. نحن نقيس RTDs مقابل التفاوتات الدولية الصارمة. توفر أجهزة RTDs من الفئة A دقة استثنائية بمجرد إخراجها من الصندوق. إنهم يحتفظون بشكل روتيني بالفروق بإحكام ضمن ± 0.15 درجة مئوية عند نقاط التجمد.
وتكافح المزدوجات الحرارية القياسية المصنوعة من المعدن الأساسي لتتناسب مع هذه الدقة المجهرية. تظهر المزدوجات الحرارية النموذجية من النوع K أو النوع J تباينًا يتراوح بين ±1 درجة مئوية إلى ±2 درجة مئوية. إن نطاق التسامح الأوسع هذا يحرمهم من عمليات التحقق الصيدلانية الحيوية الصارمة. كما أنه يحد من استخدامها في بسترة الأطعمة والمشروبات عالية الدقة.
تعمل خطية الإشارة على تعقيد عملية الترجمة الرقمية. تتميز RTDs بمنحنى درجة الحرارة إلى المقاومة المتسق بشكل جميل وخطي تقريبًا. هذه العلاقة التناسبية تبسط الحسابات. فهو يقلل من حمل المعالجة على نظام التحكم الخاص بك.
تتصرف المزدوجات الحرارية بطريقة متقطعة عبر فترات واسعة من درجات الحرارة. أنها تولد خرج الجهد غير الخطي. يشير المهندسون إلى ملف تعريف الإخراج هذا باسم 'منحنى S'. ويختلف تغير الميليفولت لكل درجة عند 100 درجة مئوية تمامًا عن التغيير عند 800 درجة مئوية. يتطلب هذا الإخراج الفوضوي خطية خوارزمية مكثفة داخل إلكترونيات جهاز الإرسال لضمان تغذية سلسة للبيانات.
تملي الحقائق الكيميائية دورات صيانة طويلة المدى. يؤدي التشغيل المستمر داخل الأنابيب الصناعية إلى تحلل مواد الاستشعار. تتعرض المزدوجات الحرارية لتغيرات معدنية شديدة تحت حرارة ثابتة. تتأكسد معادنها المختلفة. تعمل هذه الأكسدة على تغيير خرج الجهد الأساسي ببطء مع مرور الوقت.
يؤدي هذا التدهور المعدني إلى انحراف ملحوظ في الإشارة. ستلاحظ عادةً انجرافًا يتراوح بين 1 درجة مئوية إلى 2 درجة مئوية سنويًا. يجب عليك سحبها من العملية وإعادة معايرتها كل 6 إلى 12 شهرًا للحفاظ على السلامة.
تتميز RTDs بثبات كيميائي استثنائي. البلاتين النقي يقاوم الأكسدة بشكل جميل. تواجه RTDs عالية الجودة الحد الأدنى من الانجراف، وغالبًا ما تتحول إلى أقل من ± 0.1 درجة مئوية سنويًا. يمكن للمنشآت تمديد فترات معايرة RTD بأمان إلى 12 أو حتى 24 شهرًا. وهذا الاستقرار يقلل بشكل كبير من أعباء الصيانة المستمرة.
تمثل أرضيات التصنيع الصناعي بيئات إلكترونية قاسية. يتطلب نقل البيانات من مسبار المستشعر إلى غرفة التحكم حماية قوية للإشارة.
تولد المحركات الضخمة والمولدات الثقيلة ومحركات التردد المتغير تداخلاً كهرومغناطيسيًا ثقيلًا. نحن نسمي هذا EMI أو الضوضاء الكهربائية. تنتج المزدوجات الحرارية إشارات ضعيفة بشكل لا يصدق. تتراوح هذه الإشارات الأساسية بين 0 و 70 مللي فولت.
هذه السعة المجهرية تجعلها عرضة بشكل كبير لفساد EMI. إذا قمت بتوجيه سلك تمديد المزدوج الحراري بالقرب من قناة الجهد العالي، فإن الضوضاء الكهربائية يمكن أن تغلب على إشارة الميليفولت. ستعرض غرفة التحكم الخاصة بك قراءات غير منتظمة ومتقلبة لدرجة الحرارة.
تتطلب بنية المزدوجات الحرارية تعويض الوصلة الباردة. تقيس المزدوجة الحرارية الفرق في درجة الحرارة بين طرفها الساخن ونقطة اتصالها الباردة فقط. تعمل كتلة محطة الإرسال كنقطة مرجعية باردة.
إذا كانت درجات الحرارة المحيطة بالقرب من المحطة تتقلب بسبب تيار هوائي أو ضوء الشمس، فإن أخطاء الحساب تتفاقم بسرعة. ذات جودة عالية يدير جهاز إرسال درجة الحرارة المزدوج الحراري هذه الثغرة الأمنية. إنه يدمج أجهزة استشعار دقيقة ثانوية مباشرة في الكتلة الطرفية. تقوم هذه المستشعرات بمراقبة التقلبات المحيطة وتصحيح قراءة الميليفولت ديناميكيًا.
تتعامل RTDs مع البيئات الكهربائية الصاخبة بشكل أكثر فعالية. أنها تعمل باستخدام تيارات الإثارة أكبر. والأهم من ذلك، أن أجهزة RTDs الحديثة تستخدم تكوينات دوائر قوية مكونة من 3 أسلاك و4 أسلاك.
تعمل إعدادات الأسلاك المتقدمة هذه على قياس مقاومة سلك الرصاص الخارجي وإلغائها رياضيًا. أنها توفر مناعة فائقة ضد الحلقات الأرضية والضوضاء الكهربائية المحيطة. عند توجيه الكابلات عبر أرضية مصنع مزدحمة وصاخبة كهرومغناطيسيًا، تمثل RTDs خيار الإشارة الأكثر أمانًا.
لا يهم الدقة النظرية كثيرًا إذا تحطم المستشعر أثناء بدء التشغيل. يجب عليك مطابقة بناء المستشعر المادي مع الحقائق الميكانيكية للأنبوب.
تهيمن المزدوجات الحرارية تمامًا على البيئات الصناعية القاسية. إنهم يزدهرون في ظل ظروف شديدة من شأنها أن تدمر على الفور RTDs القياسية. التطبيقات التي تتجاوز 850 درجة مئوية تذيب عناصر البلاتين الدقيقة. تعمل الوصلات المزدوجة الحرارية ذات الأسلاك الصلبة على قياس درجات الحرارة المرتفعة بشكل مريح حتى 2000 درجة مئوية. إنها بمثابة الاختيار القياسي للأفران العالية، وصهر المعادن، والمحارق الصناعية.
كما أنها تتعامل مع الاهتزازات الميكانيكية الشديدة. البيئات عالية الاهتزاز تلتقط ملفات RTD الحساسة. تنتج الضواغط ومحركات الديزل الثقيلة اهتزازات عالية التردد. تتحمل المزدوجة الحرارية القوية المعزولة بالمعادن هذه الصدمة الجسدية الهائلة دون أن تفشل.
نادراً ما تقوم المنشآت بتركيب أجهزة الاستشعار العارية مباشرة في السوائل المسببة للتآكل. عادةً ما يشترك كلا النوعين من أجهزة الاستشعار في الآبار الحرارية الموحدة. إن Thermowell عبارة عن غلاف معدني متين للغاية ملحوم في أنبوب المعالجة. إنه يعزل مسبار الاستشعار الدقيق عن الضغوط العالية والمواد الكيميائية المسببة للتآكل.
توفر أحجام التجويف القياسية مرونة هندسية ممتازة. يمكنك بسهولة ترقية حلقة التحكم لاحقًا. يمكنك سحب مزدوجة حرارية قديمة من البئر الحراري وإدخال مسبار RTD عالي الثبات. يمكنك إنجاز هذا المبادلة دون استنزاف الخزانات، أو إيقاف التدفق، أو تعديل نقاط اختراق السفينة. يمكنك ببساطة تحديث برمجة جهاز الإرسال لقبول إشارة المقاومة الجديدة.
يتطلب اختيار الأدوات المناسبة تحقيق التوازن بين الأولويات المتنافسة. استخدم إطار العمل وبيانات المقارنة التالية لوضع اللمسات الأخيرة على المواصفات الخاصة بك.
مقياس الأداء |
RTD (كاشف درجة حرارة المقاومة) |
الحرارية |
|---|---|---|
نطاق درجة الحرارة الأمثل |
-200 درجة مئوية إلى 600 درجة مئوية |
-200 درجة مئوية إلى 2000 درجة مئوية |
وقت الاستجابة الخام |
معتدل (من 1 إلى 5 ثوانٍ) |
سريع للغاية (<0.5 ثانية) |
الانجراف الإشارة السنوية |
الحد الأدنى (<0.1 درجة مئوية في السنة) |
ملحوظة (1 درجة مئوية إلى 2 درجة مئوية سنويًا) |
مناعة الاهتزاز |
ضعيف (ملفات داخلية حساسة) |
ممتاز (وصلات ملحومة صلبة) |
مقاومة EMI |
عالية (خاصة إعدادات 4 أسلاك) |
منخفض (يتطلب حماية دقيقة للكابل) |
تتجاوز درجات حرارة العملية 850 درجة مئوية: تقوم بتشغيل الأفران العالية أو الأفران أو معدات الحرق الثقيلة.
أوقات الاستجابة دون الثانية غير قابلة للتفاوض: أنت بحاجة إلى تنبيهات فورية لرحلة السلامة في حالة التفاعلات الطاردة للحرارة.
يواجه التثبيت صدمة ميكانيكية شديدة: تقوم بمراقبة الضواغط الكبيرة أو التوربينات أو آلات الختم الثقيلة.
المساحة مقيدة للغاية: أنت بحاجة إلى مجسات دقيقة لتتلاءم مع أغلفة الماكينات الضيقة أو دفاتر المحامل الضيقة.
العمل في درجة حرارة أقل من 600 درجة مئوية مع متطلبات تحمل صارمة: يمكنك إجراء التحقق من صحة الأدوية الحيوية، أو المزج الكيميائي الصارم، أو حلقات بسترة الطعام.
يتم إعطاء الأولوية القصوى للاستقرار على المدى الطويل: أنت تريد تمديد فترات المعايرة إلى 24 شهرًا لتقليل تكاليف الصيانة المستمرة.
تحتوي البيئة على تداخل كهرومغناطيسي ثقيل: تتميز أرضية المصنع الخاصة بك بالعديد من محركات التردد المتغيرة وقنوات الجهد العالي.
قياس فترات درجات الحرارة الضيقة: تحتاج إلى تتبع التحولات المجهرية في خطوط المياه المبردة أو أنظمة التدفئة والتهوية وتكييف الهواء في غرف الأبحاث.
يؤثر اختيار أداة القياس الصحيحة على كل جانب من جوانب جودة الإنتاج لديك. في حين أن المزدوجة الحرارية توفر أسرع وقت استجابة خام على الإطلاق ومتانة لا تقبل المنافسة في الحرارة الشديدة، فإنها تتخلص من الدقة الحرجة على المدى الطويل واستقرار الإشارة. سوف يتطلب الأمر فحوصات معايرة أكثر تكرارًا لمكافحة انجراف الأكسدة.
وعلى العكس من ذلك، يوفر RTD استقرارًا استثنائيًا على المدى الطويل وخطية دقيقة للبيانات. فهو يقلل بشكل كبير من نفقات الصيانة الخاصة بك. ومع ذلك، فهو يتفاعل بشكل أبطأ مع الارتفاعات الحرارية المفاجئة ولا يمكنه تحمل الاهتزازات الميكانيكية الشديدة.
قبل إصدار أمر الشراء، قم بمراجعة متطلبات حلقة التحكم في العملية المحددة الخاصة بك. حدد الحد الأقصى لدرجة الحرارة وتأخر الإشارة المقبول والضوضاء الكهربائية الخلفية. استشر أحد متخصصي الأجهزة للتأكد من إقران المستشعر الذي اخترته بدرع EMI المناسب وأسلاك التمديد الصحيحة وإلكترونيات الإرسال القوية. يعمل التكامل المناسب على زيادة الأداء إلى الحد الأقصى ويضمن بيانات تحكم موثوقة لسنوات قادمة.
ج: نعم، إذا كانت أبعاد المسبار مطابقة لتجويف البئر الحراري. يظل الغلاف الميكانيكي قياسيًا في جميع أنحاء الصناعة. يمكنك تبديل المجسات المادية بسهولة. ومع ذلك، يجب عليك تحديث برمجة جهاز الإرسال ونظام التحكم لقبول نوع الإشارة المختلف تمامًا (المقاومة مقابل الميليفولت).
ج: تتمتع PT100s بمقاومة أساسية تبلغ 100 أوم بالضبط عند 0 درجة مئوية. تتمتع PT1000s بمقاومة أساسية تبلغ 1000 أوم. توفر PT1000 نسبة إشارة إلى ضوضاء أعلى بكثير. إن حساسيتها الأكبر تجعلها أكثر ملاءمة للإعدادات ذات السلكين وبيئات المصانع التي تعاني من التداخل الكهربائي الشديد.
ج: تحقق من الأسلاك الميدانية. تستخدم المزدوجات الحرارية دائمًا سلكين برموز ألوان مميزة (على سبيل المثال، الأحمر والأصفر للنوع K). تتميز RTDs عادةً بثلاثة أو أربعة أسلاك، وغالبًا ما تستخدم مجموعات من الأحمر والأبيض. يكشف اختبار الخيوط باستخدام مقياس الأومتر عن 100-1000 أوم تقريبًا لـ RTD، بينما تقرأ المزدوجات الحرارية بالقرب من الصفر.
ج: إن التعرض للحرارة الصناعية الشديدة والأبخرة الكيميائية والضغط الميكانيكي المستمر يؤدي إلى تدهور المعادن. يتأكسد الوصلة الملحومة. يؤدي هذا التغيير المعدني إلى تغيير خرج جهد Seebeck فعليًا بمرور الوقت. يجب عليك إجراء فحوصات معايرة منتظمة لاكتشاف وتصحيح هذا الانحراف الحتمي.
