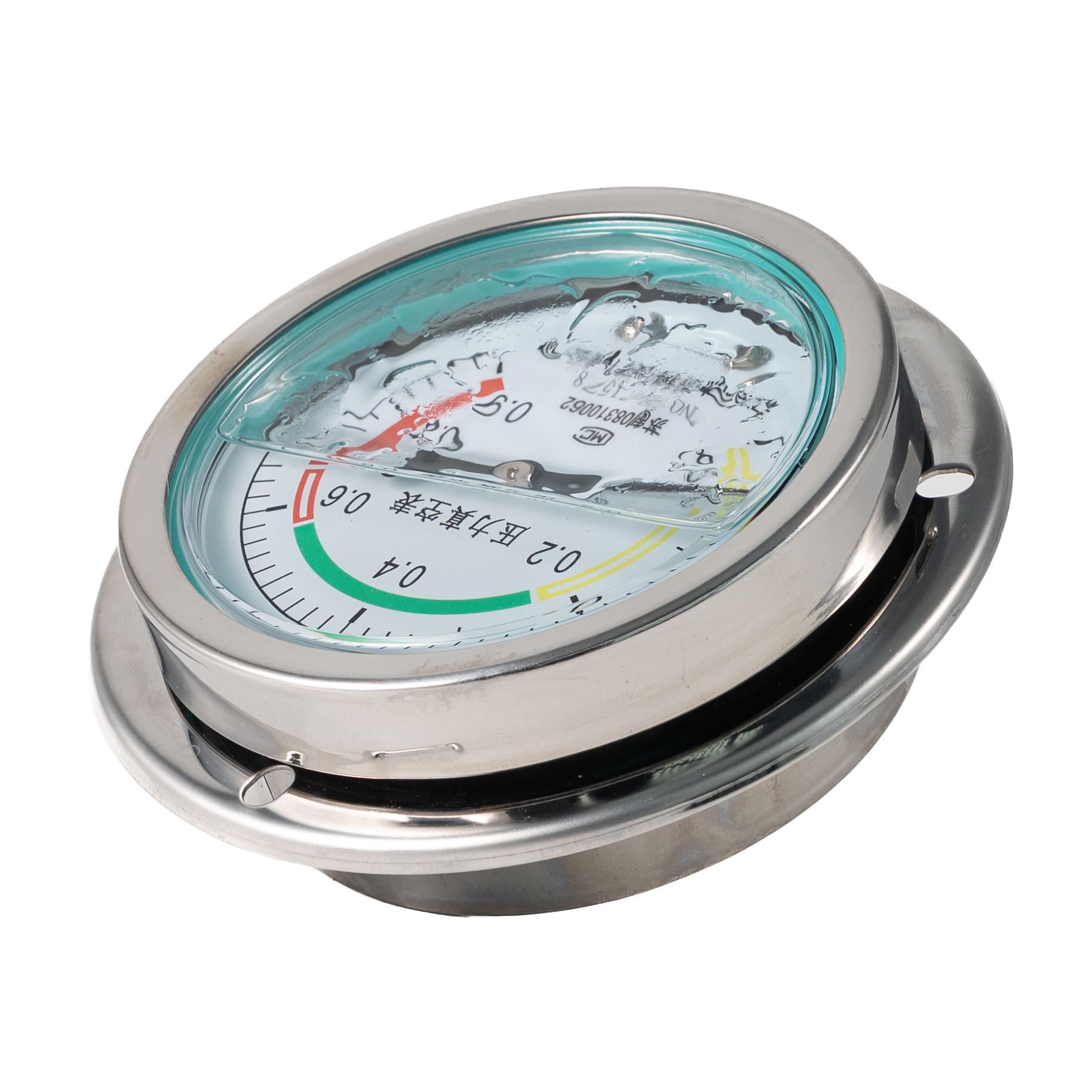

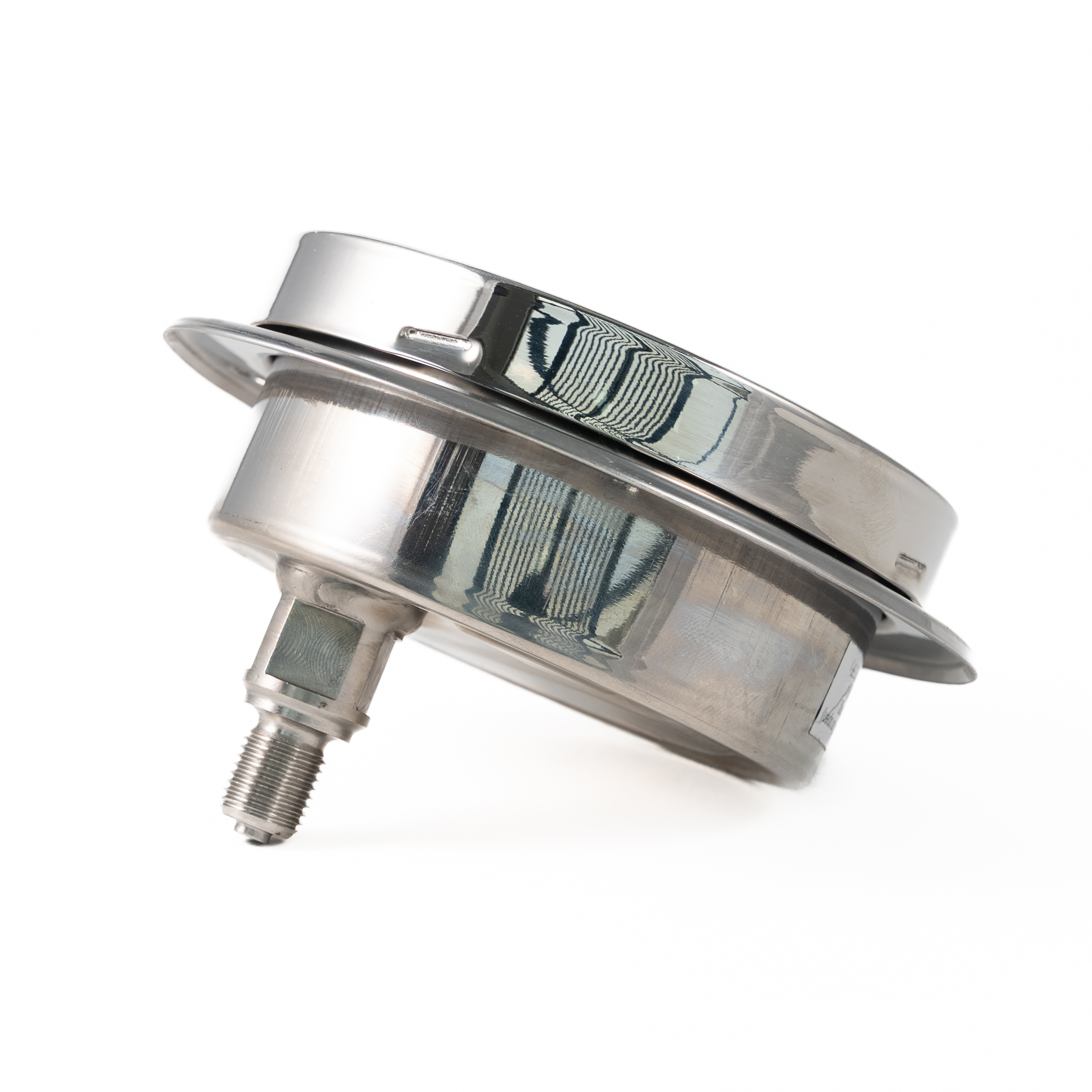

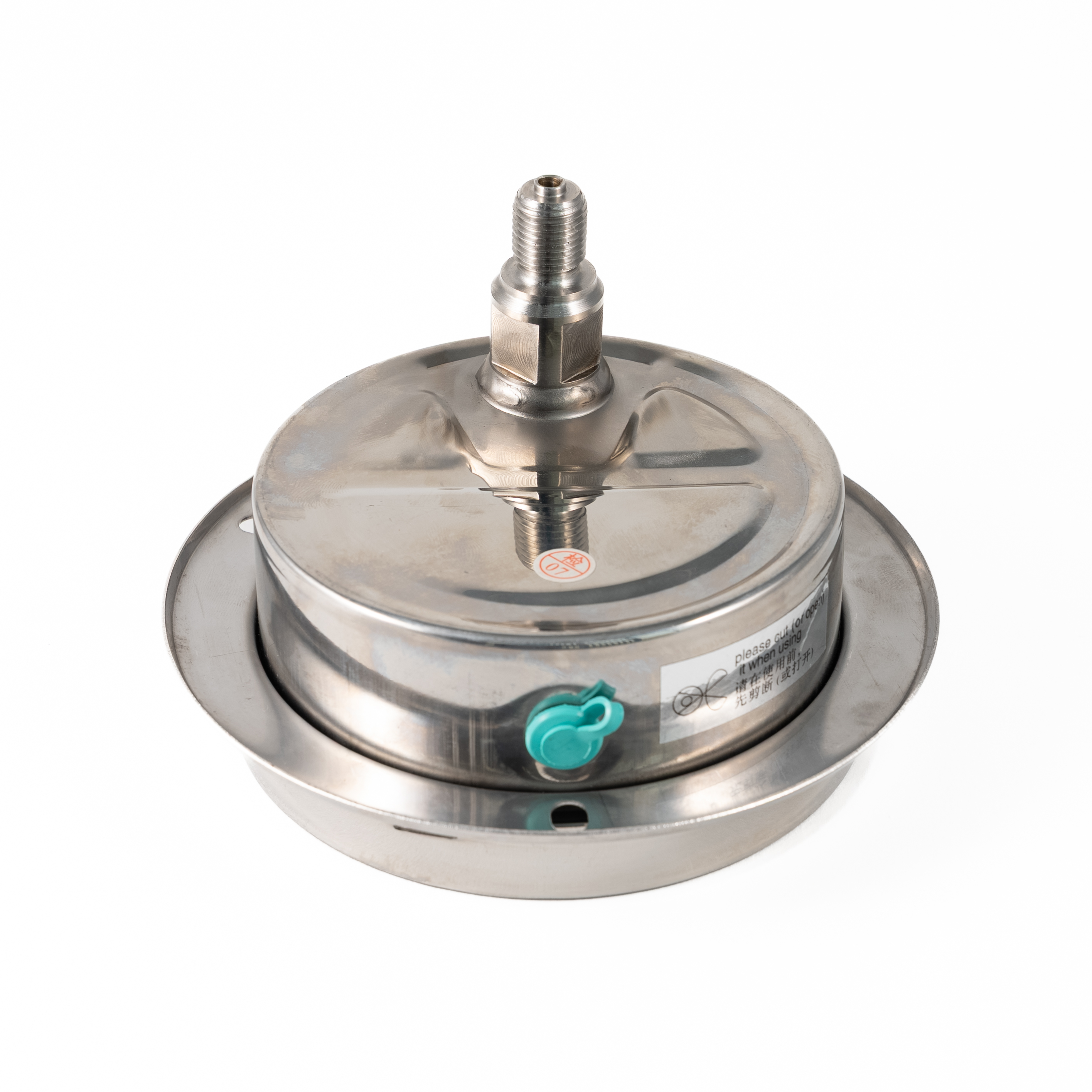

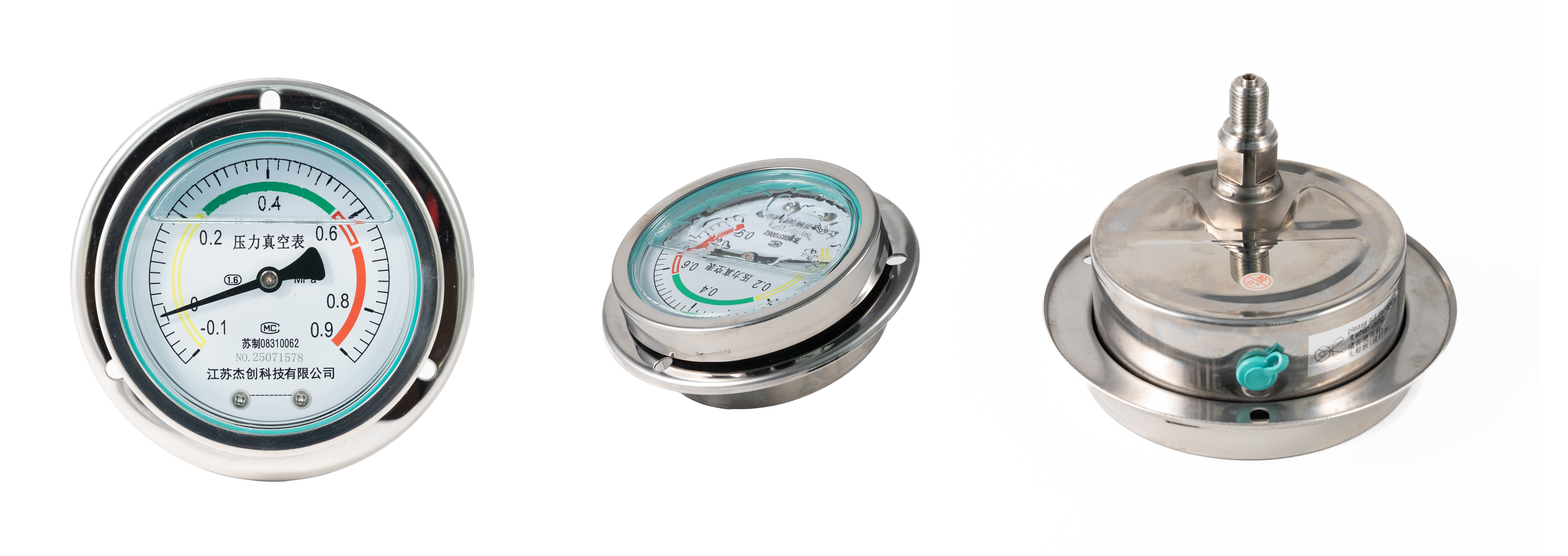

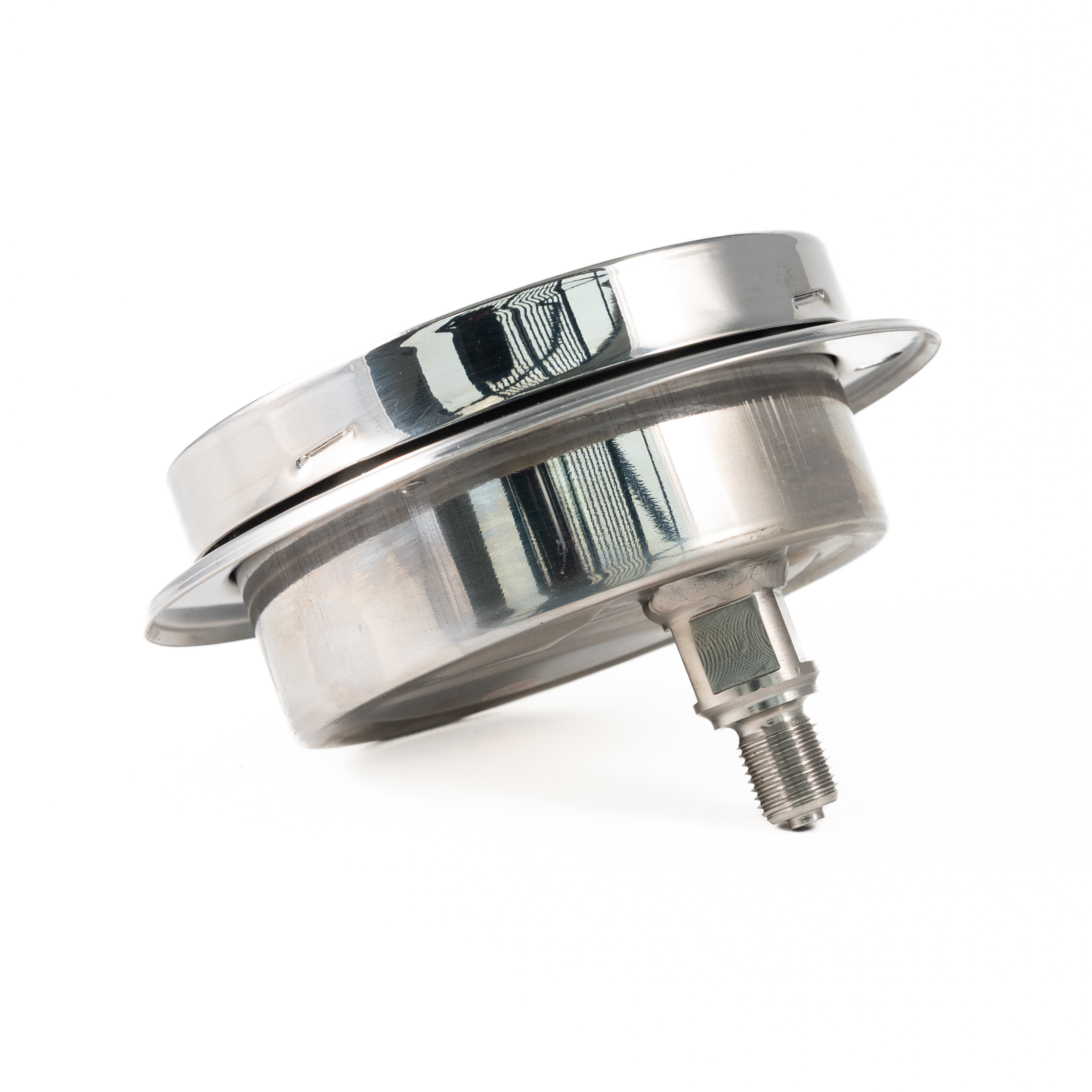

Stoßbeständiges Vakuum-Manometer aus Edelstahl

Stoßbeständiges Vakuum-Manometer aus Edelstahl

Überblick:

Das stoßfeste Vakuummessgerät aus Edelstahl ist für die genaue Messung von Vakuum- und Niederdruckbedingungen in anspruchsvollen Industrieumgebungen konzipiert. Das Instrument besteht vollständig aus Edelstahl und ist mit Dämpfungsflüssigkeit gefüllt, um Vibrationseinflüsse zu reduzieren und so stabile und zuverlässige Messwerte auch unter pulsierenden Druckbedingungen zu gewährleisten.

Das Messgerät nutzt ein hochwertiges Bourdon-Rohr-Sensorelement und einen Präzisionsbewegungsmechanismus, um eine konstante Vakuummessleistung zu gewährleisten. Sein robustes Edelstahlgehäuse bietet eine hervorragende Beständigkeit gegen Korrosion, mechanische Beanspruchung und raue Umgebungsbedingungen und ist somit für den langfristigen industriellen Einsatz geeignet.

Dank seiner langlebigen Konstruktion, der klaren Anzeige auf dem Zifferblatt und den zahlreichen Anschlussmöglichkeiten wird das Vakuummessgerät häufig in Vakuumsystemen, Pumpen, Rohrleitungen, chemischen Prozessen und Industrieanlagen eingesetzt, wo eine stabile Vakuumüberwachung erforderlich ist.

Hauptmerkmale:

Komplett aus Edelstahl gefertigt.
Das Gehäuse, die medienberührten Teile und die internen Komponenten sind aus hochwertigem Edelstahl SUS304 oder SUS316 gefertigt und bieten hervorragende Korrosionsbeständigkeit und lange Lebensdauer.

Stoßfestes Design
Das Messgerät ist mit einer Silikonöl-Dämpfungsflüssigkeit gefüllt, die den Einfluss von Vibrationen und Druckpulsationen wirksam reduziert, um genaue Messwerte zu gewährleisten.

Hochpräzises Uhrwerk
Verwendet einen präzisen Bewegungsmechanismus aus Edelstahl SUS304, der eine stabile Leistung und zuverlässige Druckanzeige gewährleistet.

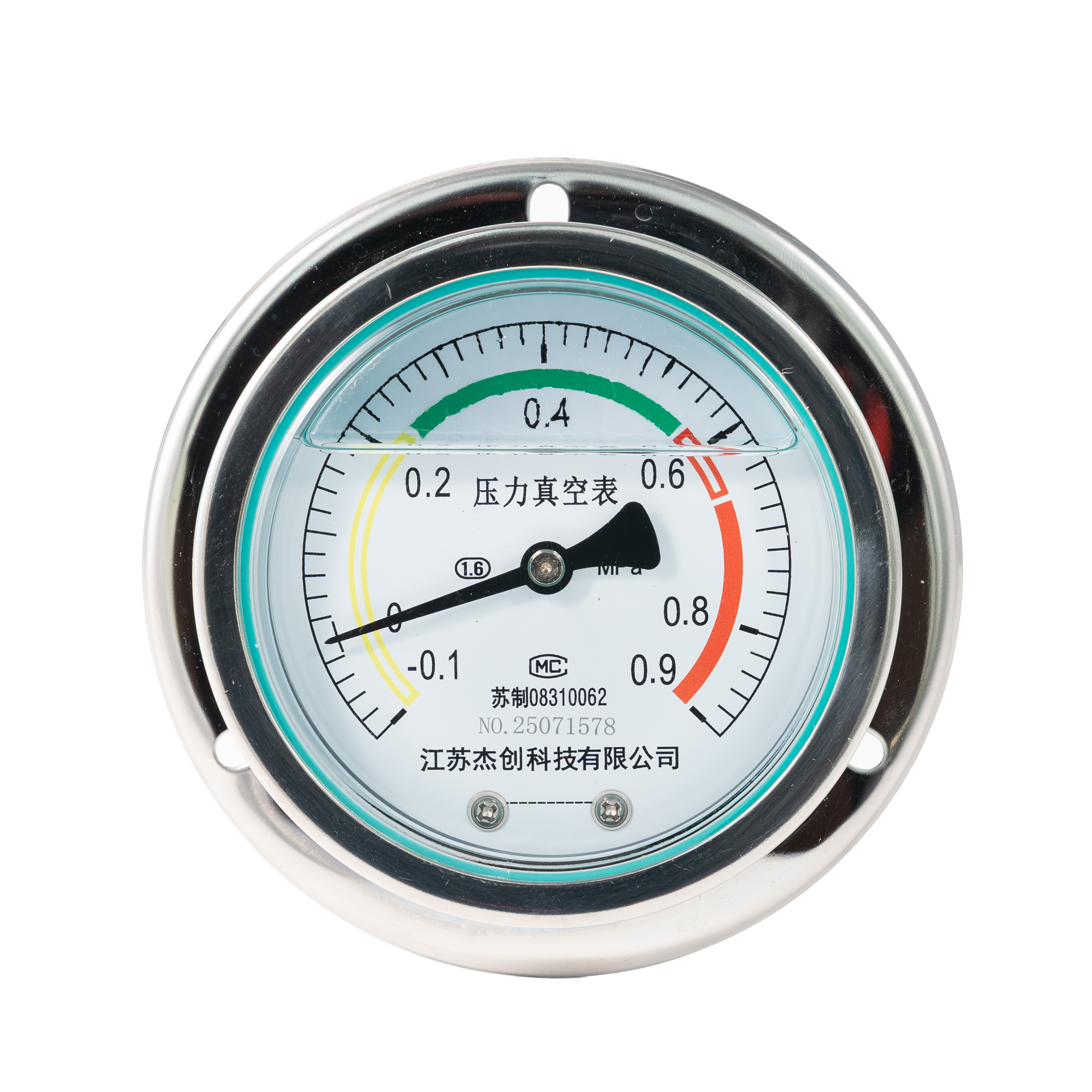

Klare Zifferblattanzeige
Ausgestattet mit einem klaren Zifferblatt und transparentem Schauglas zum einfachen Ablesen der Vakuumwerte unter verschiedenen Betriebsbedingungen.

Mehrere Anschlussoptionen
Erhältlich mit verschiedenen Anschlussgewinden wie M14×1,5, M20×1,5 und 1/2 NPT, was eine flexible Installation in verschiedenen Systemen ermöglicht.

Vielfältige Betriebsbedingungen:
Geeignet für Betriebstemperaturen von -35 °C bis +70 °C und relative Luftfeuchtigkeit bis zu 85 %, wodurch ein zuverlässiger Betrieb in Industrieumgebungen gewährleistet wird.

Nenndurchmesser	φ60mm, φ100mm, φ150mm
Bourdon-Rohrmaterial	Zinn-Phosphor-Bronzerohr, SUS304, SUS316L
Verbindungsmaterial	Kupferlegierung, SUS304, SUS316L
Bewegungsmaterial	Kupferlegierung, SUS304
Gehäusematerial	Eisenschale mit schwarzem Kunststoffspray, SUS304
Schauglas	Organisches Glas
Kontrollmethode	Obere und untere Grenze, (doppelter oberer, doppelter unterer) Kontakt vergoldeter Kontaktschalter.
Betriebstemperatur	-35~+70℃, mit einer relativen Luftfeuchtigkeit von nicht mehr als 85 % (der Betrieb bei nahezu minimaler Temperatur kann den normalen Betrieb beeinträchtigen)

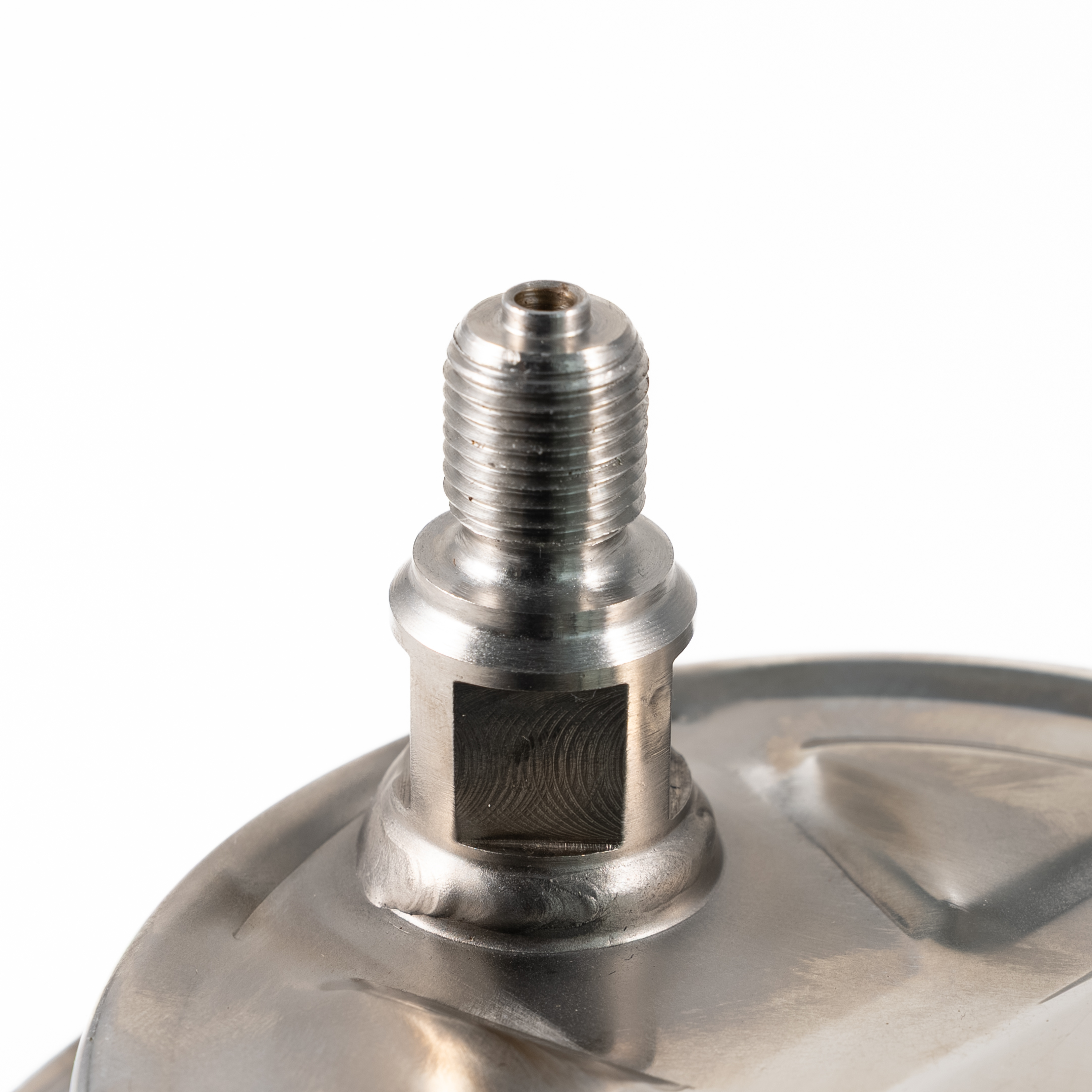

Verbindungsthread	M14×1,5, M20×1,5, (NPT)1/2
Schweißmethode	Argon-Lichtbogenschweißen
Stoßfester Typ	Gefüllt mit Silikonöl
Anwendung	Geeignet zur Messung des Drucks von Gasen oder Flüssigkeiten, die sowohl für das Medium als auch für die Umgebung korrosiv sind, und für den Einsatz an Orten mit pulsierenden Belastungen und Vibrationen.
Y - TN - □ □ □ B - Z T          Manometer, stoßfest, Nenndurchmesser SS, Bandkante
Modell	Messbereich (MPa)	Genauigkeitsklasse (%)	Gewindeverbindung
YTN-60B (ZT)	0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60) -0,1~(0,15/0,3/0,5/0,9/2,4)	2.5	M14*1,5
YTN-100B(ZT) YTN-150B(ZT)	0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100) -0,1~(0/0,15/0,3/0,5/0,9/2,4/3,9)	1.6	M20*1,5
YTN-200B YTN-250B	0~(0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60) -0,1~(0,15/0,3/0,5/0,9/2,4)	1.6	M20*1,5
