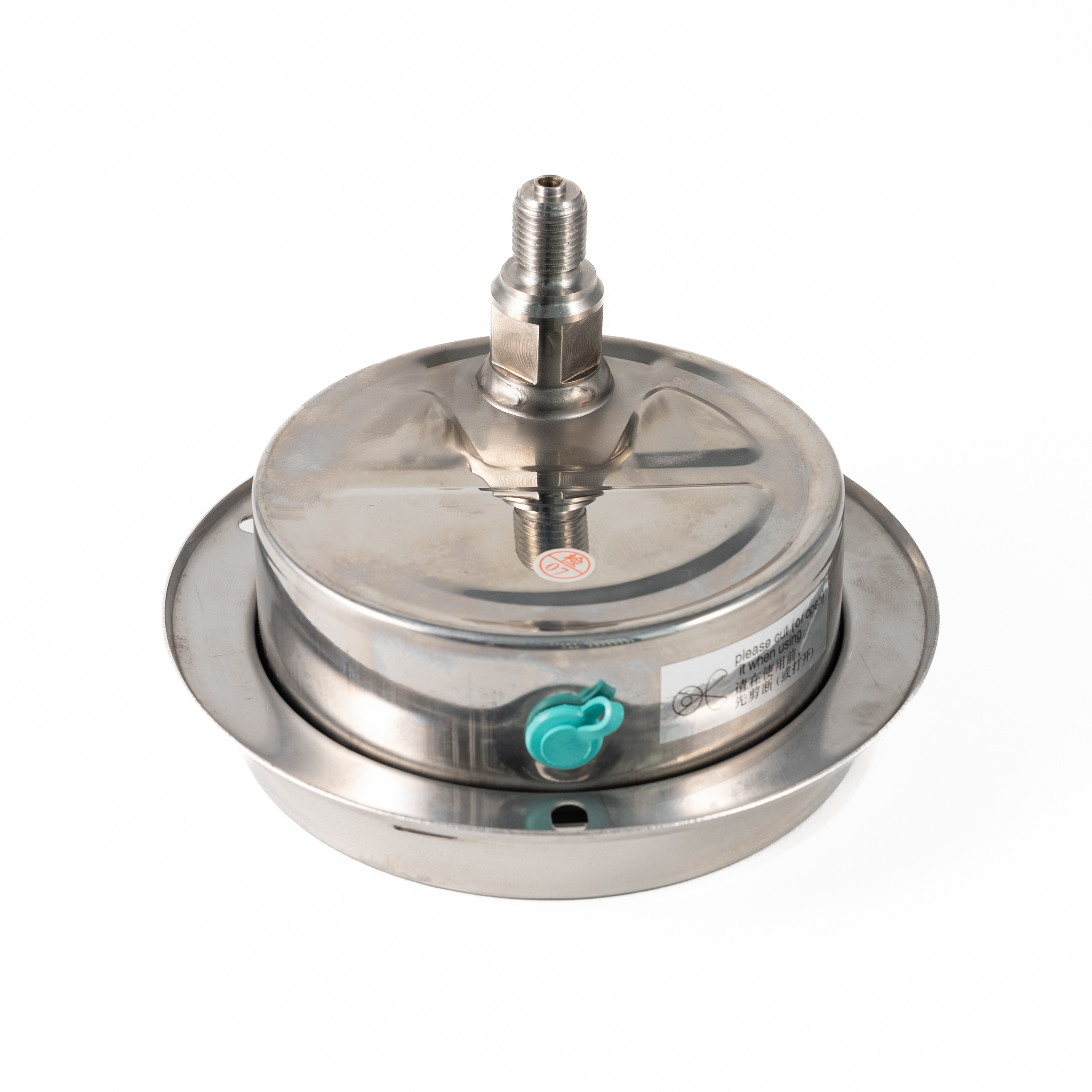

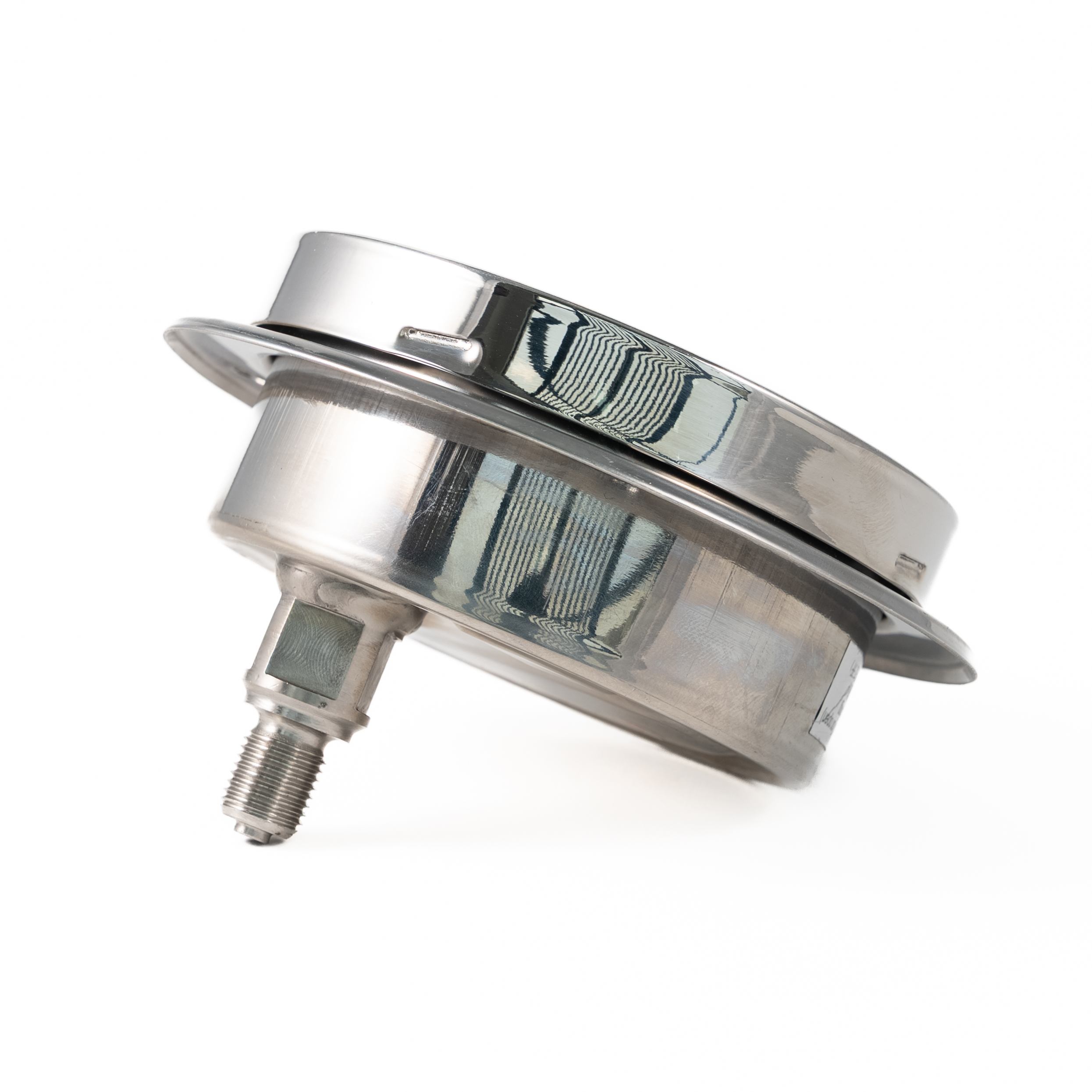

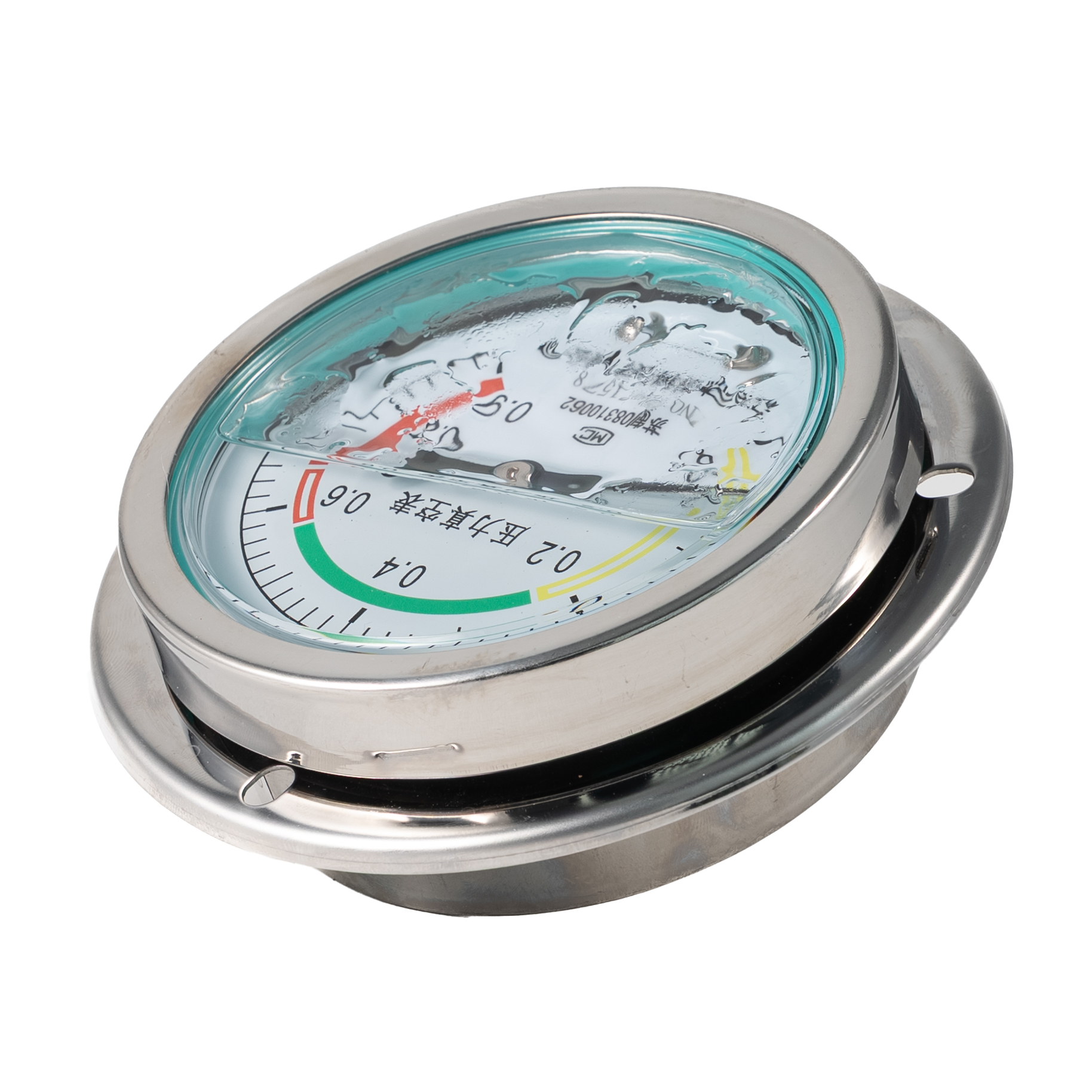

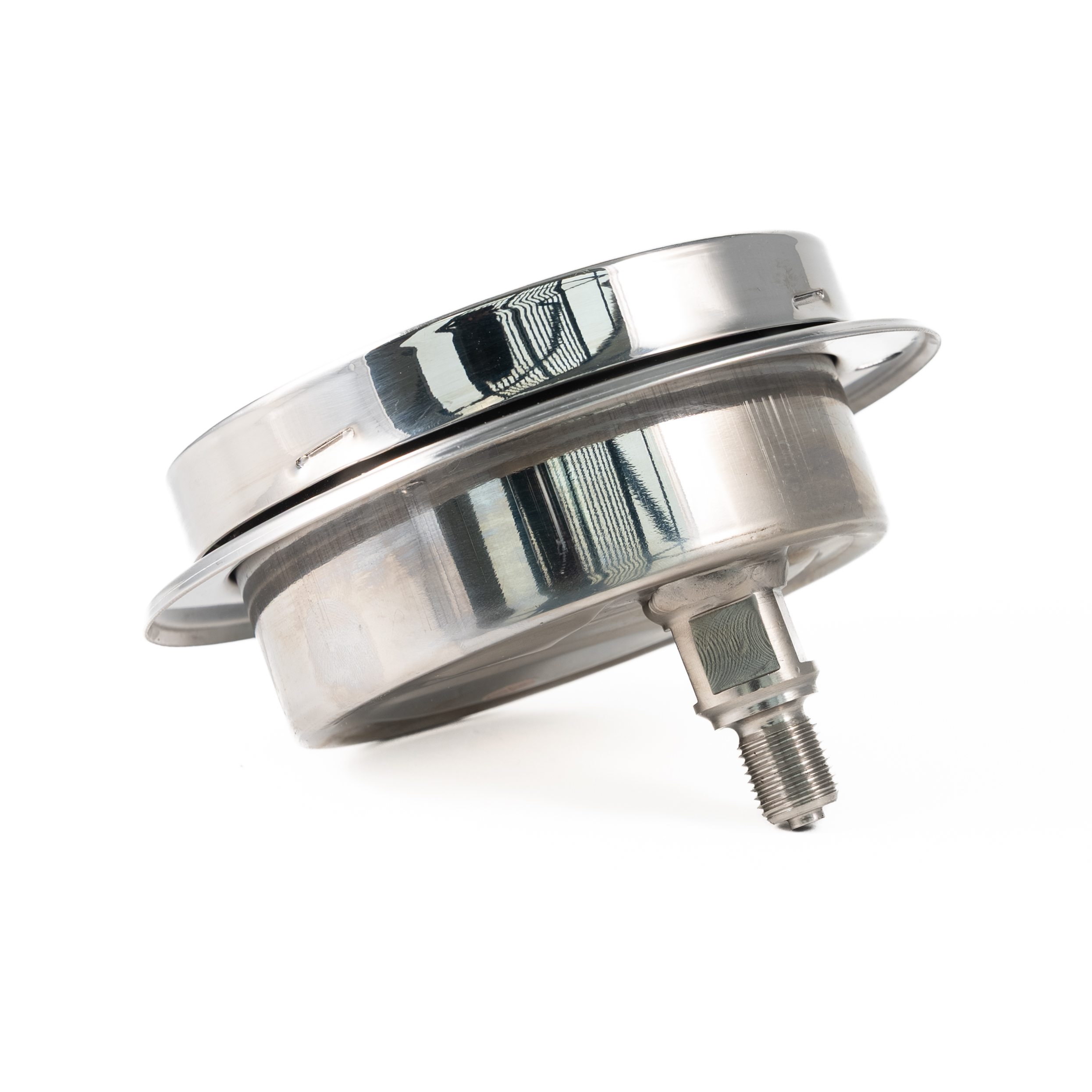

مقياس ضغط الفراغ من الفولاذ المقاوم للصدأ المقاوم للصدمات

مقياس ضغط الفراغ من الفولاذ المقاوم للصدأ المقاوم للصدمات

ملخص:

تم تصميم مقياس الفراغ المصنوع من الفولاذ المقاوم للصدأ المقاوم للصدمات لقياس دقيق لظروف الفراغ والضغط المنخفض في البيئات الصناعية الصعبة. يعتمد الجهاز هيكلًا من الفولاذ المقاوم للصدأ بالكامل ومملوءًا بسائل تخميد لتقليل تأثير الاهتزاز، مما يضمن قراءات مستقرة وموثوقة حتى في ظل ظروف الضغط النابض.

يستخدم المقياس عنصر استشعار أنبوب بوردون عالي الجودة وآلية حركة دقيقة لتوفير أداء ثابت لقياس الفراغ. يوفر غلافها القوي المصنوع من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل والضغط الميكانيكي والظروف البيئية القاسية، مما يجعلها مناسبة للاستخدام الصناعي على المدى الطويل.

بفضل بنيته المتينة، ومؤشر الاتصال الواضح، وخيارات الاتصال المتعددة، يُستخدم مقياس الفراغ على نطاق واسع في أنظمة التفريغ، والمضخات، وخطوط الأنابيب، والعمليات الكيميائية، والمعدات الصناعية التي تتطلب مراقبة ثابتة للفراغ.

الميزات الرئيسية:

جميع الهياكل المصنوعة من الفولاذ المقاوم للصدأ
، العلبة والأجزاء المبللة والمكونات الداخلية مصنوعة من الفولاذ المقاوم للصدأ SUS304 أو SUS316 عالي الجودة، مما يوفر مقاومة ممتازة للتآكل وعمر خدمة طويل.

تصميم مقاوم للصدمات:
يتم تعبئة المقياس بسائل تخميد زيت السيليكون، مما يقلل بشكل فعال من تأثير الاهتزاز ونبض الضغط للحفاظ على قراءات دقيقة.

حركة عالية الدقة
تستخدم آلية حركة دقيقة من الفولاذ المقاوم للصدأ SUS304، مما يضمن أداءً مستقرًا ومؤشرًا موثوقًا للضغط.

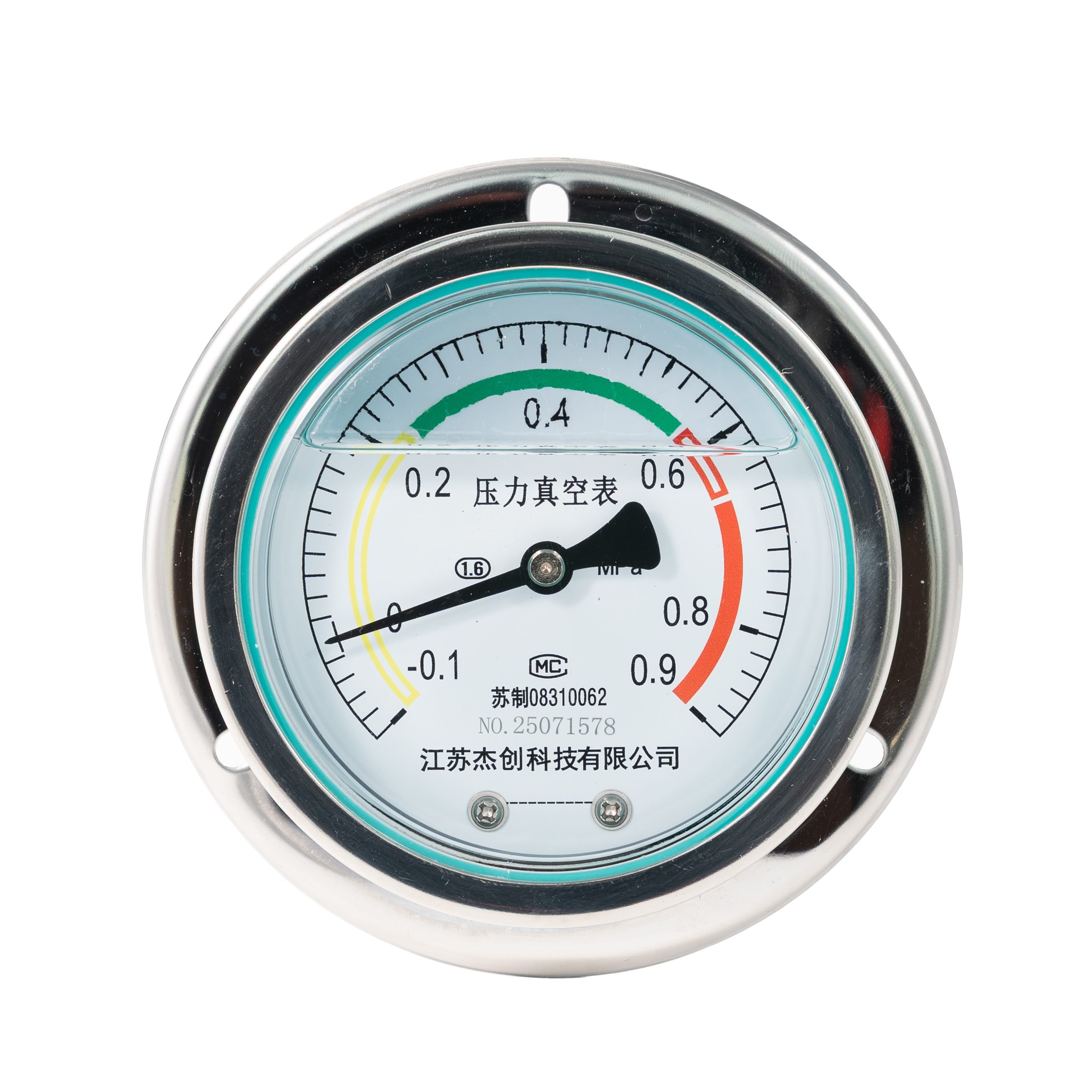

شاشة عرض واضحة للقرص
مزودة بقرص شفاف وزجاج قياس شفاف لتسهيل قراءة قيم الفراغ في ظل ظروف التشغيل المختلفة.

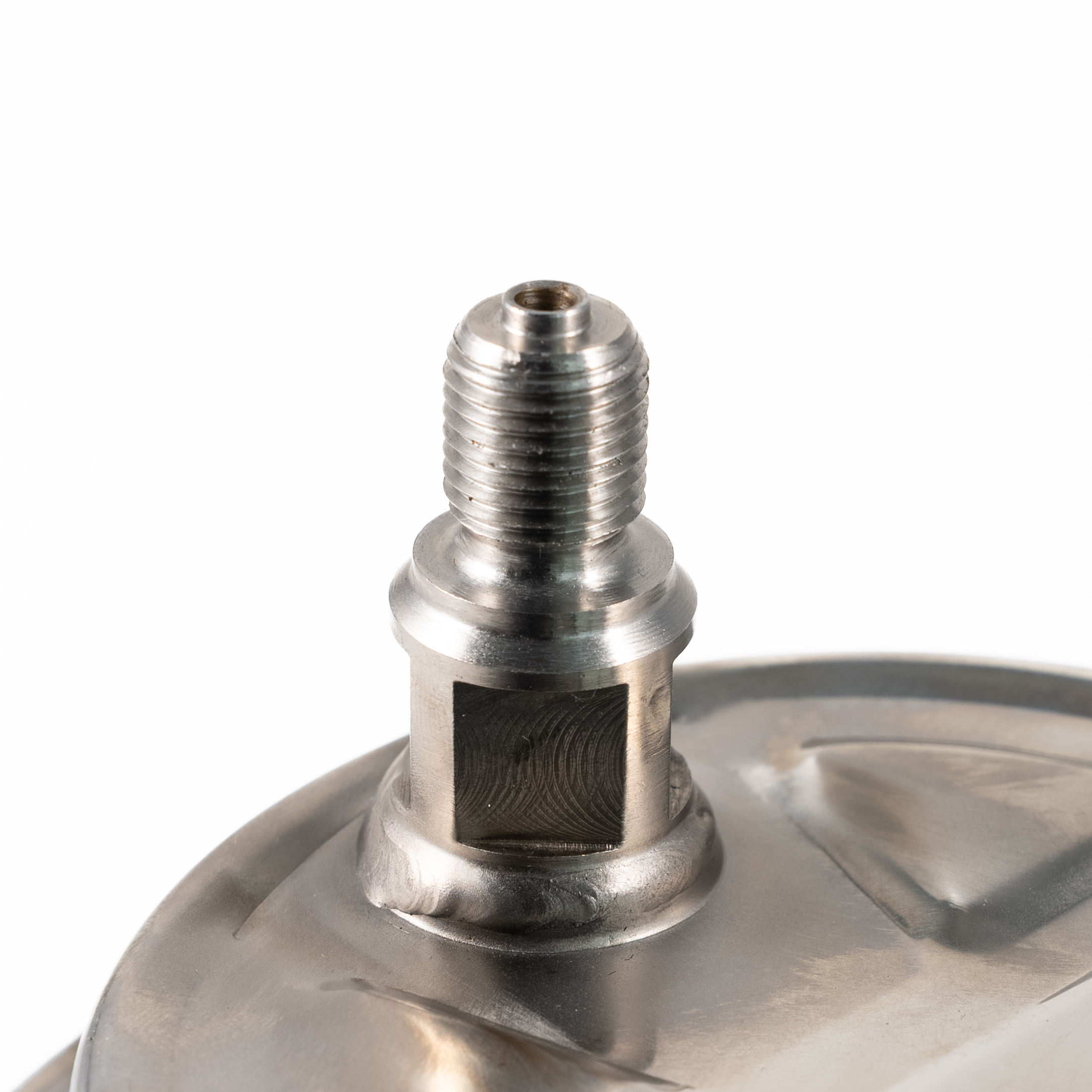

خيارات اتصال متعددة
متاحة مع خيوط اتصال مختلفة مثل M14×1.5، M20×1.5، و1/2 NPT، مما يسمح بالتركيب المرن في أنظمة مختلفة.

ظروف تشغيل واسعة
مناسبة لدرجات حرارة التشغيل من -35 درجة مئوية إلى +70 درجة مئوية ورطوبة نسبية تصل إلى 85%، مما يضمن التشغيل الموثوق به في البيئات الصناعية.

القطر الاسمي	φ60 مم، φ100 مم، φ150 مم
مادة أنبوب بوردون	أنبوب برونز القصدير والفوسفور، SUS304، SUS316L
مادة الموصل	سبائك النحاس، SUS304، SUS316L
مادة الحركة	سبائك النحاس، SUS304
مادة القضية	غلاف حديدي مع رذاذ بلاستيكي أسود، SUS304
زجاج قياس	الزجاج العضوي
طريقة التحكم	الحدود العلوية والسفلية، (علوي مزدوج، سفلي مزدوج) اتصال بمفتاح اتصال مطلي بالذهب.
درجة حرارة التشغيل	-35~+70 درجة مئوية، مع رطوبة نسبية لا تتجاوز 85% (التشغيل عند درجة حرارة دنيا قريبة يمكن أن يؤثر على التشغيل العادي)
موضوع الاتصال	M14×1.5، M20×1.5، (NPT)1/2
طريقة اللحام	اللحام بالقوس الأرجون
نوع مقاوم للصدمات	مليئة بزيت السيليكون
طلب	مناسب لقياس ضغط الغازات أو السوائل المسببة للتآكل في الوسط والبيئة المحيطة، ويستخدم في المواقع ذات الأحمال النابضة والاهتزازات.
Y - TN - □ □ □ B - Z T          مقياس الضغط القطر الاسمي المقاوم للصدمات حافة حزام SS
نموذج	نطاق القياس (ميغاباسكال)	فئة الدقة (٪)	اتصال الموضوع
YTN-60B (ZT)	0~(0.1/0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60) -0.1~(0.15/0.3/0.5/0.9/2.4)	2.5	م14*1.5
YTN-100B(ZT) YTN-150B(ZT)	0~(0.1/0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60/100) -0.1~(0/0.15/0.3/0.5/0.9/2.4/3.9)	1.6	م20*1.5
YTN-200B YTN-250B	0~(0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60) -0.1~(0.15/0.3/0.5/0.9/2.4)	1.6	م20*1.5
