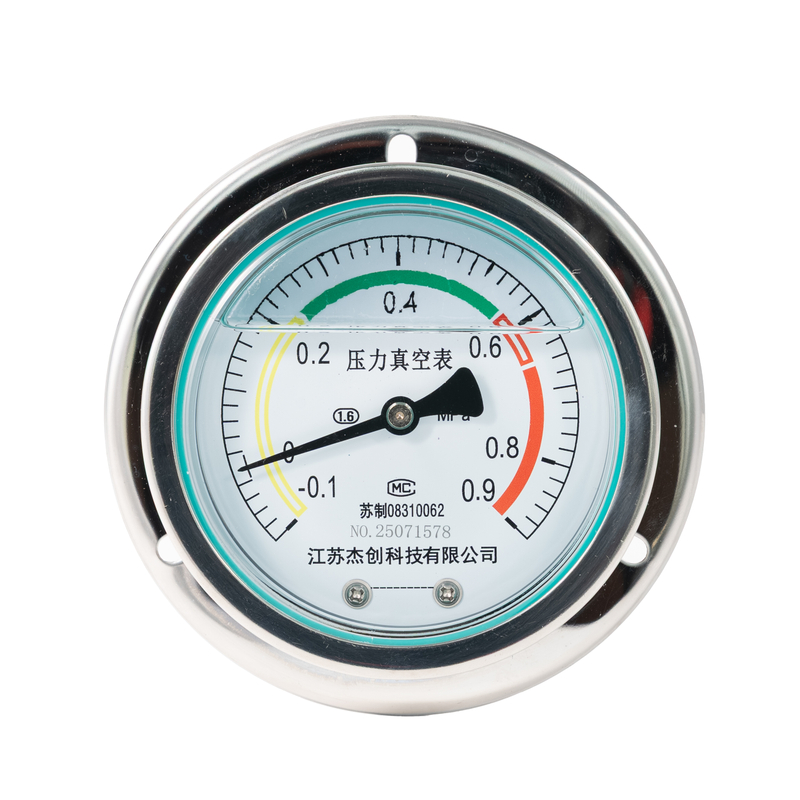

Manometro per vuoto in acciaio inossidabile resistente agli urti

Manometro per vuoto in acciaio inossidabile resistente agli urti

Panoramica:

Il vacuometro in acciaio inossidabile resistente agli urti è progettato per la misurazione accurata delle condizioni di vuoto e bassa pressione in ambienti industriali esigenti. Lo strumento adotta una struttura completamente in acciaio inossidabile ed è riempito con liquido smorzante per ridurre l'influenza delle vibrazioni, garantendo letture stabili e affidabili anche in condizioni di pressione pulsante.

Il misuratore utilizza un elemento sensibile a tubo Bourdon di alta qualità e un meccanismo di movimento di precisione per fornire prestazioni di misurazione del vuoto costanti. Il suo robusto alloggiamento in acciaio inossidabile offre un'eccellente resistenza alla corrosione, alle sollecitazioni meccaniche e alle condizioni ambientali difficili, rendendolo adatto all'uso industriale a lungo termine.

Grazie alla sua struttura durevole, all'indicazione chiara del quadrante e alle molteplici opzioni di connessione, il vacuometro è ampiamente utilizzato in sistemi per vuoto, pompe, tubazioni, processi chimici e apparecchiature industriali dove è richiesto un monitoraggio stabile del vuoto.

Caratteristiche principali:

Tutta la struttura in acciaio inossidabile
La custodia, le parti a contatto con il fluido e i componenti interni sono realizzati in acciaio inossidabile SUS304 o SUS316 di alta qualità, garantendo un'eccellente resistenza alla corrosione e una lunga durata.

Design resistente agli urti
Il manometro è riempito con liquido smorzante a base di olio di silicone, riducendo efficacemente l'influenza delle vibrazioni e delle pulsazioni di pressione per mantenere letture accurate.

Movimento ad alta precisione
Utilizza un meccanismo di movimento di precisione in acciaio inossidabile SUS304, garantendo prestazioni stabili e indicazione affidabile della pressione.

Display con quadrante chiaro
Dotato di quadrante chiaro e indicatore di vetro trasparente per una facile lettura dei valori del vuoto in varie condizioni operative.

Molteplici opzioni di connessione
Disponibili con diverse filettature di connessione come M14×1,5, M20×1,5 e 1/2 NPT, consentendo un'installazione flessibile in diversi sistemi.

Ampie condizioni operative
Adatto a temperature di esercizio da -35°C a +70°C e umidità relativa fino all'85%, garantendo un funzionamento affidabile in ambienti industriali.

Diametro nominale	φ60mm, φ100mm, φ150mm
Materiale del tubo Bourdon	Tubo in bronzo allo stagno-fosforo, SUS304, SUS316L
Materiale del connettore	Lega di rame, SUS304, SUS316L
Materiale del movimento	Lega di rame, SUS304
Materiale della custodia	Guscio in ferro con spray in plastica nera, SUS304
Calibro di vetro	Vetro organico
Metodo di controllo	Limiti superiore e inferiore, interruttore a contatto placcato oro (doppio superiore, doppio inferiore).
Temperatura operativa	-35~+70℃, con un'umidità relativa non superiore all'85% (il funzionamento a una temperatura quasi minima può influire sul normale funzionamento)
Filo di connessione	M14×1,5, M20×1,5, (NPT)1/2
Metodo di saldatura	Saldatura ad arco di argon
Tipo resistente agli urti	Riempito con olio di silicone
Applicazione	Adatto per misurare la pressione di gas o liquidi corrosivi sia per il mezzo che per l'ambiente circostante e utilizzato in luoghi con carichi pulsanti e vibrazioni.
Y - TN - □ □ □ B - Z T          Manometro Diametro nominale resistente agli urti SS Bordo nastro
Modello	Intervallo di misurazione (MPa)	Classe di precisione (%)	Connessione filettata
YTN-60B (ZT)	0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60) -0,1~(0,15/0,3/0,5/0,9/2,4)	2.5	M14*1.5
YTN-100B(ZT) YTN-150B(ZT)	0~(0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100) -0,1~(0/0,15/0,3/0,5/0,9/2,4/3,9)	1.6	M20*1.5
YTN-200B YTN-250B	0~(0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60) -0,1~(0,15/0,3/0,5/0,9/2,4)	1.6	M20*1.5
