Введение
Управление процессом зависит от точных данных уровня. Даже небольшие ошибки измерения могут нарушить производство, увеличить отходы материалов или создать угрозу безопасности. А Волноводный радарный уровнемер помогает решить эту проблему, посылая микроволновые импульсы вдоль зонда для определения точного уровня продукта внутри резервуаров или сосудов. Поскольку сигнал следует по заданному пути, он остается стабильным даже в условиях пара, пены или турбулентности. В этой статье мы исследуем, как работает технология волновых радаров и как она помогает отраслям улучшить автоматизацию, безопасность и эффективность процессов.
Понимание основ волноводных радарных уровнемеров
Рефлектометрия во временной области (TDR): принцип измерения
Технология волноводного радара работает посредством рефлектометрии во временной области. Волноводный радарный уровнемер посылает низкоэнергетический микроволновый импульс вдоль зонда, который проходит в резервуар. Когда сигнал достигает поверхности продукта, часть волны отражается обратно в передатчик. Устройство измеряет время, необходимое для этого обратного сигнала. Поскольку микроволновые сигналы распространяются с постоянной скоростью, прибор преобразует разницу во времени в точное измерение расстояния. Это расстояние указывает уровень внутри сосуда. Такой подход позволяет получать точные показания независимо от наличия пара, изменений температуры или перемешивания внутри резервуара.
Ключевые компоненты волноводного радарного уровнемера
Типичный волноводный радарный уровнемер включает в себя несколько интегрированных компонентов, которые работают вместе для обеспечения точных измерений. Генератор микроволновых импульсов производит сигнал, используемый для измерения. Зонд или волновод направляет сигнал на поверхность материала. Приемник улавливает отраженный сигнал и передает его обрабатывающей электронике. Затем усовершенствованные процессоры рассчитывают расстояние между контрольной точкой датчика и поверхностью продукта. Наконец, преобразователь передает результаты измерений через промышленные протоколы, такие как HART или Modbus. Каждый компонент гарантирует, что система поддерживает надежные измерения в промышленных условиях.
Обработка сигналов и точность измерений
Надежное измерение уровня во многом зависит от того, как преобразователь обрабатывает отраженные радиолокационные сигналы. Современные волноводные радарные уровнемеры используют усовершенствованную цифровую фильтрацию, оценку эхо-сигнала и анализ формы сигнала для изоляции истинного сигнала уровня от шума, отражений пара или внутренних структур резервуара. В следующем обзоре представлены ключевые функции обработки сигналов и технические индикаторы, обычно используемые в промышленных радарах уровня.
| функции обработки сигналов |
Технический принцип |
Типичные технические параметры |
Промышленное применение |
Инженерные соображения |
| Алгоритм обнаружения эха |
Определяет самое сильное отражение от поверхности продукта, подавляя при этом вторичное эхо. |
Точность измерения обычно ±2 мм; время реакции сигнала 1–5 с |
Непрерывный контроль уровня в технологических емкостях |
Убедитесь, что при установке зонда отсутствуют большие препятствия, которые могут генерировать ложные эхо-сигналы. |
| Цифровая фильтрация шума |
Фильтрует электромагнитные помехи и фоновый шум по форме сигнала. |
Отношение сигнал/шум обычно >60 дБ. |
Химические резервуары с паром, пылью или перемешиванием |
Правильное заземление и экранирование помогают поддерживать стабильность сигнала. |
| Расчет времени полета |
Рассчитывает расстояние, используя время прохождения микроволнового импульса вдоль зонда. |
Скорость распространения СВЧ ≈3×10⁸ м/с; разрешение часто <1 мм |
Прецизионное измерение уровня в реакторах периодического действия |
Калибровка должна учитывать длину зонда и геометрию резервуара. |
| Мультиэхо-отслеживание |
Различает настоящие эхо-сигналы от поверхности продукта и отражения от пенопласта или внутренних структур. |
Частота обработки эхо обычно 1–10 Гц. |
Резервуары с мешалками, лестницами или турбулентными поверхностями. |
Используйте управляемое выравнивание датчиков для уменьшения структурных отражений |
| Обработка обнаружения интерфейса |
Обнаруживает множественные точки отражения слоистых жидкостей |
Обнаружение границы раздела эффективно при диэлектрической разнице ≥5 |
Резервуары для разделения нефти и воды, отстойники |
Требуется достаточный диэлектрический контраст между слоями. |
| Температурная компенсация |
Регулирует интерпретацию сигнала на основе изменения температуры электроники |
Рабочая электроника обычно от –40°C до +80°C. |
Наружные установки и высокотемпературные сосуды |
Обеспечьте надлежащую вентиляцию преобразователя и защиту корпуса. |
| Разрешение вывода данных |
Преобразует обработанный сигнал в цифровые или аналоговые выходные значения. |
Аналоговый выход: 4–20 мА; цифровые протоколы: HART, Modbus, PROFIBUS |
Интеграция с системами SCADA, ПЛК или РСУ. |
Подтвердите конфигурацию масштабирования во время ввода в эксплуатацию |
Совет: Точная обработка сигнала также зависит от правильной установки датчика. Поддержание достаточного расстояния от стенок резервуара, мешалок или впускных труб помогает уменьшить ложные эхо-сигналы и гарантирует, что датчик идентифицирует истинное отражение от поверхности продукта.
Как волноводная радиолокационная технология оптимизирует управление технологическими процессами
Данные в реальном времени для стабильной автоматизации процессов
Современные системы автоматизации зависят от быстрой и надежной обратной связи при измерениях. Волноводные радарные уровнемеры обычно обеспечивают цикл обновления от 1 до 5 секунд, что позволяет осуществлять непрерывный мониторинг уровней в резервуарах. Эти сигналы передаются через выходы 4–20 мА или цифровые протоколы на платформы ПЛК и РСУ. Затем системы управления могут автоматически регулировать скорость насоса, положение клапана или скорость дозирования на основе данных об уровне в реальном времени. Такой подход к управлению с обратной связью стабилизирует условия процесса, уменьшает ручное вмешательство и обеспечивает постоянный поток материала при дозировании, смешивании и непрерывном производстве.
Улучшенное управление запасами и ресурсами
Эффективное управление материалами требует точного и непрерывного мониторинга склада. Волноводные радарные уровнемеры обеспечивают точные измерения уровня в резервуарах, которые можно преобразовать в расчеты объема с использованием данных о геометрии резервуара в системах SCADA. На крупных складских объектах это позволяет операторам контролировать уровень запасов в нескольких резервуарах с центральной панели управления. Данные в режиме реального времени также поддерживают автоматическое составление отчетов о запасах и планирование доставки. Поддерживая точную видимость запасов, предприятия могут уменьшить затоваривание, избежать неожиданных дефицитов и улучшить координацию между планированием производства и логистикой цепочки поставок.
Повышенная безопасность благодаря точному контролю уровня
Надежный контроль уровня играет решающую роль в системах безопасности предприятия. Волноводные радарные уровнемеры могут быть интегрированы с сигнализацией высокого уровня и системами аварийного отключения для предотвращения перелива в резервуарах-хранилищах и реакторах. Во многих промышленных установках в системах управления настраиваются несколько пороговых значений сигнализации, таких как сигнализация высокого, высокого или низкого уровня. При достижении этих пороговых значений срабатывают автоматические реакции, такие как отключение насоса или закрытие клапана. Точные данные об уровне также защищают насосы от сухого хода, снижают риски разливов и обеспечивают соблюдение стандартов промышленной безопасности.
Основные преимущества волноводных радарных уровнемеров в промышленных процессах
Исключительная точность в суровых технологических условиях
В сложных промышленных условиях стабильность измерений зависит от целостности сигнала. Волноводные радарные уровнемеры сохраняют точность, поскольку микроволновые импульсы распространяются непосредственно вдоль металлического зонда, а не через открытый воздух. Этот направляющий путь снижает затухание сигнала, вызванное паром, конденсатом или пылью. Многие промышленные модели поддерживают точность измерений около ±2 мм и могут работать при температуре от −40 °C до более 200 °C. В резервуарах под давлением, превышающим 40 бар, управляемый путь сигнала по-прежнему обеспечивает стабильное обнаружение отражения, обеспечивая надежный контроль уровня даже в котлах, сепараторах или обогреваемых технологических резервуарах.
Надежная работа, несмотря на изменения в процессе
В технологической среде часто наблюдаются колебания температуры, давления и состава продукта. Радарные волноводные уровнемеры работают на основе разницы диэлектрической постоянной между воздухом и технологической средой, а не на плотности или вязкости. Это обеспечивает стабильные измерения, даже если свойства продукта изменяются во время смешивания, нагревания или химических реакций. Усовершенствованные алгоритмы обработки эха дополнительно стабилизируют показания за счет фильтрации незначительных искажений сигнала. Благодаря этому принципу измерения волноводные радары широко применяются в процессах, в которых материалы в процессе производства перемещаются между жидкими фазами, эмульсиями или различными концентрациями.
Возможность измерения как уровня, так и границы раздела
Многофазные процессы требуют точного обнаружения слоев жидкости в одном сосуде. Волноводные радарные уровнемеры могут обнаруживать две точки отражения вдоль зонда: одну от верхней поверхности жидкости, а другую от границы раздела жидкостей с разными диэлектрическими проницаемостями. В системах разделения нефти и воды это позволяет операторам одновременно контролировать как общий уровень жидкости, так и границу раздела. Точное определение границы раздела повышает эффективность разделения и обеспечивает автоматический контроль разгрузки. Типичные системы могут обнаруживать интерфейсные слои, когда разница диэлектрической проницаемости между жидкостями превышает примерно 5.
Промышленное применение, где волноводные радарные уровнемеры превосходны
Системы хранения и сепарации нефти и газа
При добыче нефти и газа точное измерение уровня имеет решающее значение для управления хранением и процессов разделения фаз. Волноводные радарные уровнемеры обычно устанавливаются в резервуарах для хранения сырой нефти, сепараторах и резервуарах для конденсата, где возникают пары, пена или колебания температуры. Их управляемый путь сигнала обеспечивает стабильные показания даже в резервуарах высотой более 20–30 м. Многие устройства поддерживают измерение границы раздела фаз, что позволяет операторам точно контролировать слои разделения нефти и воды. Эта возможность помогает оптимизировать эффективность разделения, улучшить учет запасов и поддерживать автоматизированные системы транспортировки, используемые на нефтеперерабатывающих заводах и терминалах.
Химическая и фармацевтическая обработка
Химические и фармацевтические заводы часто работают в условиях строгого контроля, где точные уровни материалов влияют на эффективность реакции и консистенцию продукта. Волноводные радарные уровнемеры широко используются в реакторах, резервуарах для хранения растворителей и системах дозирования, поскольку они сохраняют стабильность измерений, несмотря на пар, перемешивание или изменение плотности. Инструменты часто изготавливаются из коррозионностойких материалов, таких как нержавеющая сталь 316L или покрытие из ПТФЭ для работы с агрессивными химическими веществами. Высокое разрешение измерений помогает поддерживать точный контроль партии, обеспечивая точное соотношение ингредиентов и стабильную производительность процесса во время непрерывного или серийного производственного цикла.
Производство продуктов питания, напитков и гигиенических товаров
Для обработки продуктов питания и напитков требуются датчики, которые сочетают точность измерений с гигиеническими стандартами конструкции. Волноводные радарные уровнемеры, используемые на этих предприятиях, часто имеют санитарные технологические соединения, такие как фитинги Tri-Clamp и зонды из полированной нержавеющей стали, которые соответствуют гигиеническим производственным нормам. Они обычно применяются в резервуарах для хранения молока, бродильных емкостях и системах смешивания сиропов. Поскольку конденсат или пена не влияют на радарные измерения, операторы получают стабильные показания во время процессов смешивания или нагрева. Эта стабильность обеспечивает постоянный контроль ингредиентов и помогает поддерживать однородное качество продукции на протяжении всего производства.
Выбор подходящего волноводного радарного уровнемера для оптимальной производительности
Соответствие типов зондов технологической среде

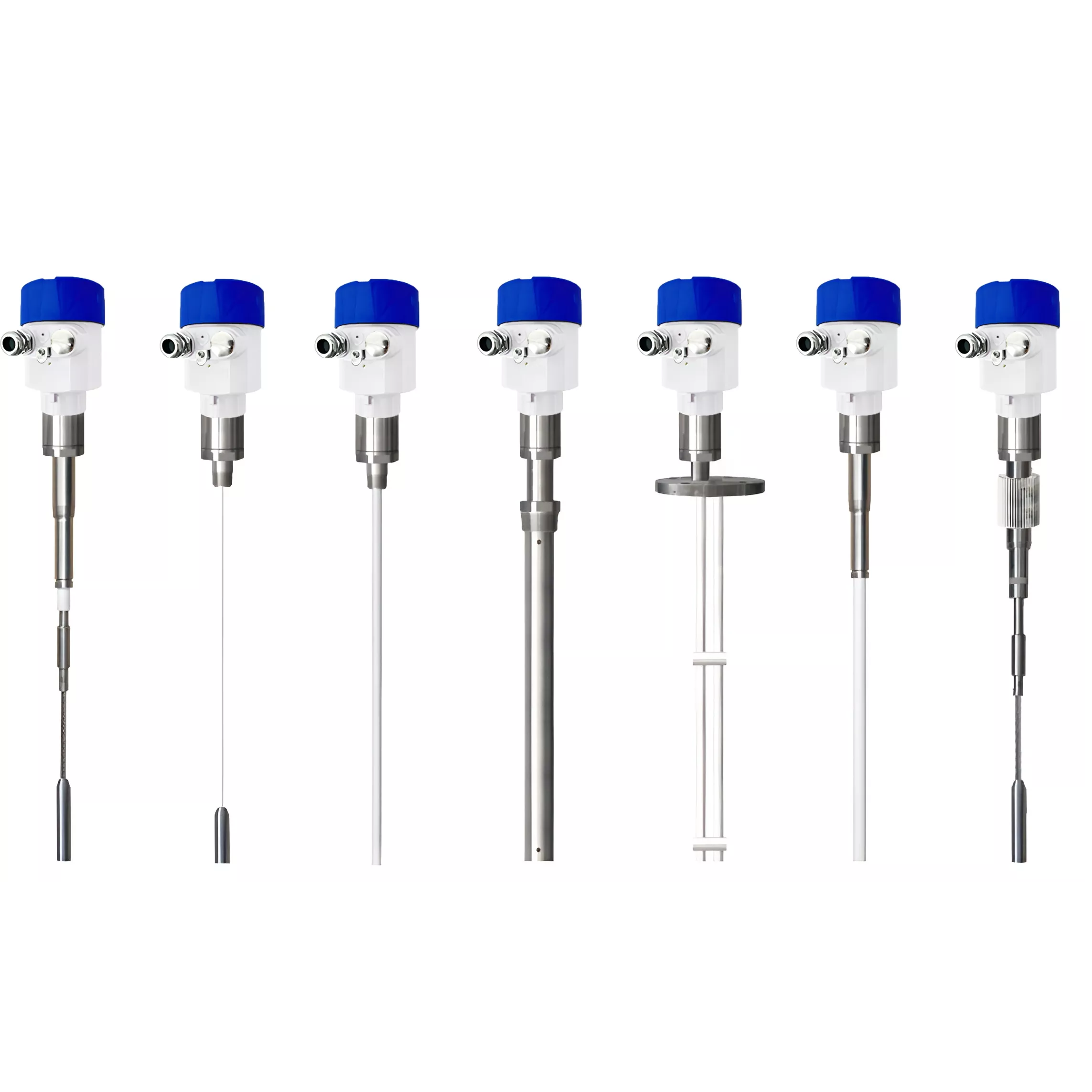

Выбор подходящего типа зонда напрямую влияет на мощность сигнала и надежность измерений. Волноводные радарные уровнемеры обычно включают одностержневые, двухстержневые, кабельные и коаксиальные зонды. Стержневые зонды подходят для чистых жидкостей и резервуаров меньшей длины, обычно до 6 м. Кабельные зонды хорошо работают в высоких резервуарах для хранения, часто поддерживая диапазон измерений более 30 м. Коаксиальные зонды обеспечивают сильное ограничение сигнала, что делает их идеальными для жидкостей с диэлектрической проницаемостью около 1,4–2,0. Инженерам также следует учитывать внутренние устройства резервуара, такие как мешалки или лестницы, чтобы предотвратить помехи сигнала и обеспечить стабильные измерения.
Учет требований к диапазону измерений и точности
Диапазон измерения и разрешение должны соответствовать требованиям управления технологическим процессом. Большинство промышленных волноводных радарных уровнемеров обеспечивают точность измерений около ±2 мм в стабильных условиях. Короткие технологические сосуды, используемые в процессах дозирования или дозирования, требуют быстрого реагирования и высокой точности. В больших резервуарах для хранения приоритетом являются расширенные диапазоны измерений и стабильная передача сигнала на большие расстояния. Инженеры также должны оценить скорость обновления, обычно от 1 до 5 секунд, чтобы гарантировать, что прибор предоставляет своевременные данные для систем автоматизации, управляющих насосами, клапанами или отслеживания запасов.
Обеспечение совместимости с условиями процесса
Условия процесса сильно влияют на выбор датчика и его долговременную надежность. Волноводные радарные уровнемеры обычно предназначены для работы в диапазоне температур от -40 °C до +200 °C, тогда как версии для высокого давления могут поддерживать давление выше 40 бар. Материалы зондов, такие как нержавеющая сталь 316L, покрытие Hastelloy или PTFE, помогают противостоять коррозии, вызываемой агрессивными химическими веществами. Инженерам также следует учитывать технологию герметизации, степень защиты от проникновения, например IP66 или IP67, а также сертификаты взрывозащиты для опасных зон, чтобы обеспечить безопасную и долговечную работу.
Будущие инновации в технологии волноводных радарных уровнемеров
Беспроводной мониторинг и удаленная диагностика
Современные волноводные радарные уровнемеры с беспроводной поддержкой поддерживают такие протоколы, как WirelessHART, NB-IoT и LoRaWAN, что обеспечивает надежную передачу данных от удаленных резервуаров или распределенных объектов. Эти сети сокращают затраты на проводку и позволяют осуществлять мониторинг на крупных промышленных объектах. Бригады технического обслуживания могут получить удаленный доступ к диагностике устройств, показателям качества сигнала и параметрам конфигурации через программное обеспечение для управления активами. Эта возможность помогает заранее обнаружить аномальные отражения сигнала, прерывания связи или проблемы с питанием. В результате операторы могут заранее планировать техническое обслуживание и поддерживать стабильные показатели измерений на всем предприятии.
Расширенный анализ данных и интеллектуальные интерфейсы
Современные технологические предприятия все чаще комбинируют датчики уровня с платформами промышленной аналитики. Волноводный радарный уровнемер может передавать данные непрерывных измерений на информационные панели SCADA или системы облачной аналитики, где алгоритмы анализируют долгосрочные тенденции и закономерности работы. Инженеры могут выявлять аномальные колебания уровня, выявлять неэффективность процесса и оптимизировать использование резервуаров. Инструменты визуализации также предоставляют исторические диаграммы, статистику сигналов тревоги и прогнозную информацию, что позволяет лучше планировать производственные циклы и управлять запасами, одновременно поддерживая более обоснованные оперативные решения.
Интеграция с промышленными платформами Интернета вещей и автоматизации
Современные промышленные предприятия все чаще интегрируют измерительные приборы в цифровые системы управления. Волноводный радарный уровнемер может напрямую взаимодействовать с промышленными сетями, обеспечивая мониторинг в реальном времени, удаленную настройку и профилактическое обслуживание. В структурированном обзоре ниже показано, как эти передатчики обычно интегрируются с платформами автоматизации и инфраструктурой IIoT.
| Категория интеграции |
Типичные технологии/стандарты |
Ключевые технические параметры |
Сценарии применения |
Инженерные соображения |
| Протоколы промышленной связи |
HART, Modbus RTU, PROFIBUS-PA, FOUNDATION Fieldbus |
HART: 4–20 мА + цифровое наложение; Modbus RTU: RS-485 до 115,2 кбит/с; PROFIBUS-PA: 31,25 кбит/с |
Резервуарные парки, химические реакторы, технологические сосуды, требующие централизованного мониторинга |
Перед установкой убедитесь в совместимости протокола с РСУ или ПЛК предприятия. |
| Интеграция аналогового сигнала |
Токовая петля 4–20 мА |
Диапазон тока: 4–20 мА; типовое разрешение: 0,01 мА; мощность контура: 24 В постоянного тока |
Устаревшие системы автоматизации и простые архитектуры управления на базе ПЛК |
Проверьте пределы длины кабеля (обычно ≤1000 м в зависимости от проводки). |
| Подключение к цифровой сети |
Ethernet/IP, Modbus TCP, промышленный Ethernet |
Скорость передачи данных до 100 Мбит/с; IP-адресация |
Интеграция с информационными панелями SCADA и архивами данных предприятия. |
Требуются коммутаторы промышленного уровня и правильная сегментация сети. |
| Интеграция SCADA/DCS |
Распределенные системы управления (например, Siemens PCS7, Emerson DeltaV, ABB 800xA) |
Типичный интервал опроса: 1–10 секунд; точность сигнала до ±2 мм (зависит от устройства) |
Непрерывный мониторинг уровня в резервуаре и управление сигнализацией |
Настройте масштабирование, сопоставление тегов и пороговые значения сигналов тревоги во время ввода в эксплуатацию. |
| Беспроводная связь IIoT |
WirelessHART, NB-IoT, LoRaWAN |
Диапазон WirelessHART: ~200 м между узлами; LoRaWAN: до 10–15 км (открытое поле) |
Удаленные резервуарные парки, морские установки, распределенные системы водоснабжения |
Обеспечьте адекватное покрытие шлюза и конфигурацию кибербезопасности. |
| Интеграция аналитики данных |
Облачные платформы, архиваторы промышленных данных, инструменты прогнозного обслуживания |
Интервалы выборки данных обычно составляют 1–60 секунд. |
Оптимизация процессов, отслеживание запасов, профилактическое обслуживание |
Проверка синхронизации временных меток между датчиком и платформой данных. |
| Параметры окружающей среды |
Корпус для электроники промышленного класса |
Рабочая температура: от −40°С до +80°С; Степень защиты: IP66–IP68 в зависимости от модели. |
Наружные установки, химические заводы, энергетические объекты |
Выбирайте материалы корпуса, совместимые с технологической средой |
Совет: При интеграции волноводного радарного уровнемера в среду IIoT инженеры должны сначала подтвердить совместимость протокола и сетевую архитектуру. Правильное сопоставление тегов преобразователя и переменных системы управления обеспечивает точный мониторинг в реальном времени и надежную работу системы автоматизации.
Заключение
Точное измерение уровня необходимо для стабильного управления технологическим процессом и эффективной промышленной деятельности. Радарный волноводный уровнемер обеспечивает надежные показания, направляя микроволновые сигналы вдоль зонда, обеспечивая стабильную работу даже в сложных условиях. Такие отрасли, как нефтяная, химическая и пищевая промышленность, полагаются на эту технологию для обеспечения безопасности и эффективности. Компания Jiangsu Jiechuang Science And Technology Co., Ltd. предлагает передовые решения радиолокационного уровня, отличающиеся долговечностью, возможностью точных измерений и профессиональной технической поддержкой, чтобы помочь клиентам оптимизировать современные автоматизированные процессы.
Часто задаваемые вопросы
Вопрос: Что такое волноводный радарный уровнемер?
A: Волноводный радарный уровнемер измеряет уровень в резервуарах с помощью микроволновых импульсов, проходящих вдоль зонда.
Вопрос: Зачем использовать волноводный радарный уровнемер для управления технологическим процессом?
Ответ: Радарный волноводный уровнемер обеспечивает стабильные и точные данные об уровне для систем автоматизации.
Вопрос: Как технология волноводного радара измеряет уровни жидкости?
A: Волноводный радарный уровнемер рассчитывает расстояние, анализируя время отражения сигнала.
Вопрос: Где обычно используется волноводный радарный уровнемер?
Ответ: Промышленность включает резервуары для нефтяной, химической и пищевой промышленности, требующие надежного контроля уровня.
Вопрос: Волноводный радар лучше ультразвуковых датчиков?
О: Волноводный радарный уровнемер лучше работает в условиях пара, пены и турбулентности.
