Introduction
Le contrôle du processus dépend de données de niveau précises. Même de petites erreurs de mesure peuvent perturber la production, augmenter le gaspillage de matériaux ou déclencher des risques pour la sécurité. UN Le transmetteur de niveau radar à ondes guidées aide à résoudre ce problème en envoyant des impulsions micro-ondes le long d'une sonde pour détecter le niveau exact de produit à l'intérieur des réservoirs ou des récipients. Étant donné que le signal suit un chemin guidé, il reste stable même dans des conditions de vapeur, de mousse ou de turbulence. Dans cet article, nous explorons le fonctionnement de la technologie radar à ondes guidées et comment elle aide les industries à améliorer l'automatisation, la sécurité et l'efficacité des processus.

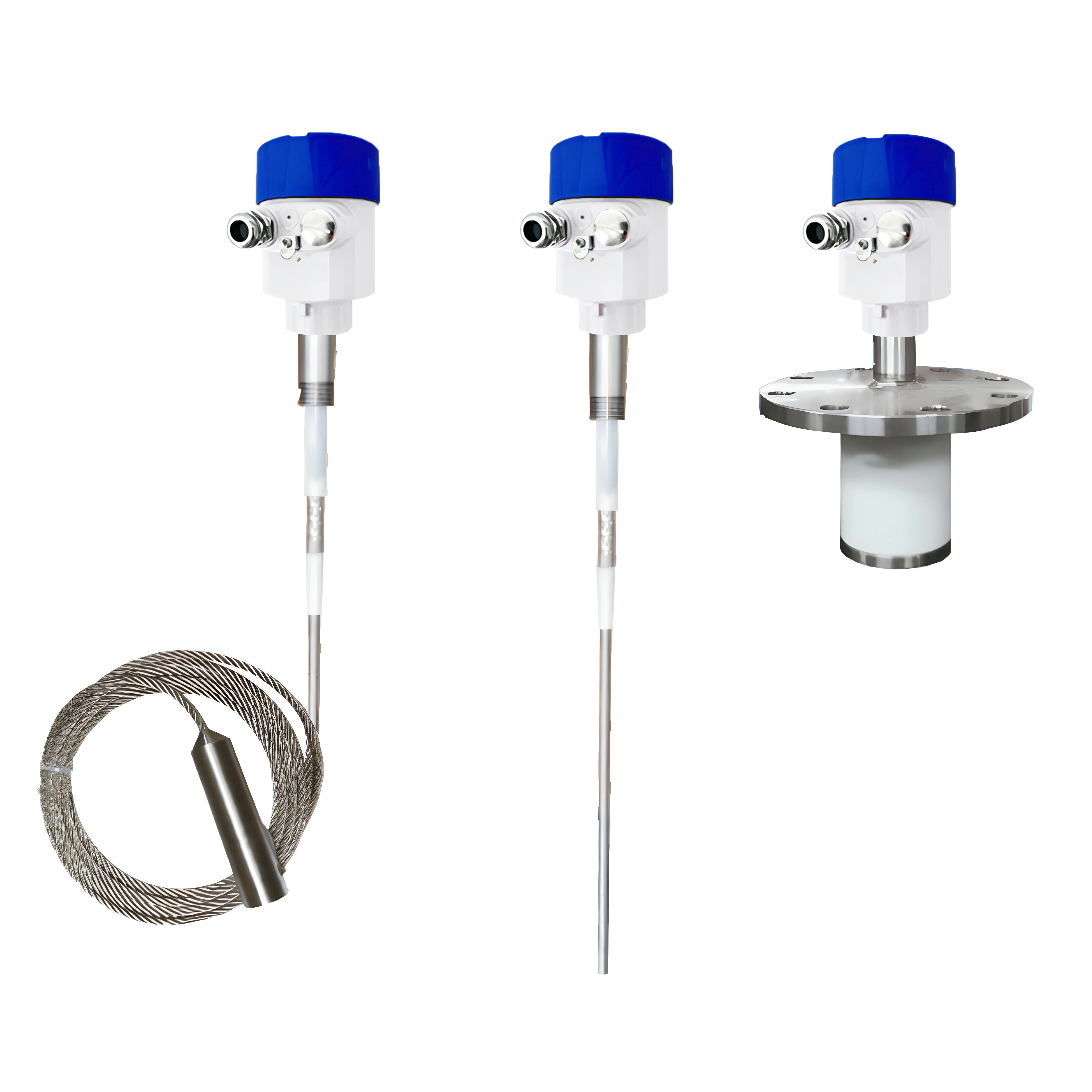

Comprendre les principes fondamentaux des transmetteurs de niveau radar à ondes guidées
Réflectométrie dans le domaine temporel (TDR) : le principe de mesure
La technologie radar à ondes guidées fonctionne grâce à la réflectométrie dans le domaine temporel. Le transmetteur de niveau radar à ondes guidées envoie une impulsion micro-ondes de faible énergie le long d'une sonde qui s'étend dans le réservoir. Lorsque le signal atteint la surface du produit, une partie de l'onde est réfléchie vers l'émetteur. L'appareil mesure le temps nécessaire à ce signal de retour. Étant donné que les signaux micro-ondes se déplacent à une vitesse constante, l'instrument convertit la différence de temps en une mesure de distance précise. Cette distance indique le niveau à l'intérieur du navire. Cette approche permet des lectures précises indépendamment de la vapeur, des changements de température ou de l'agitation à l'intérieur du réservoir.

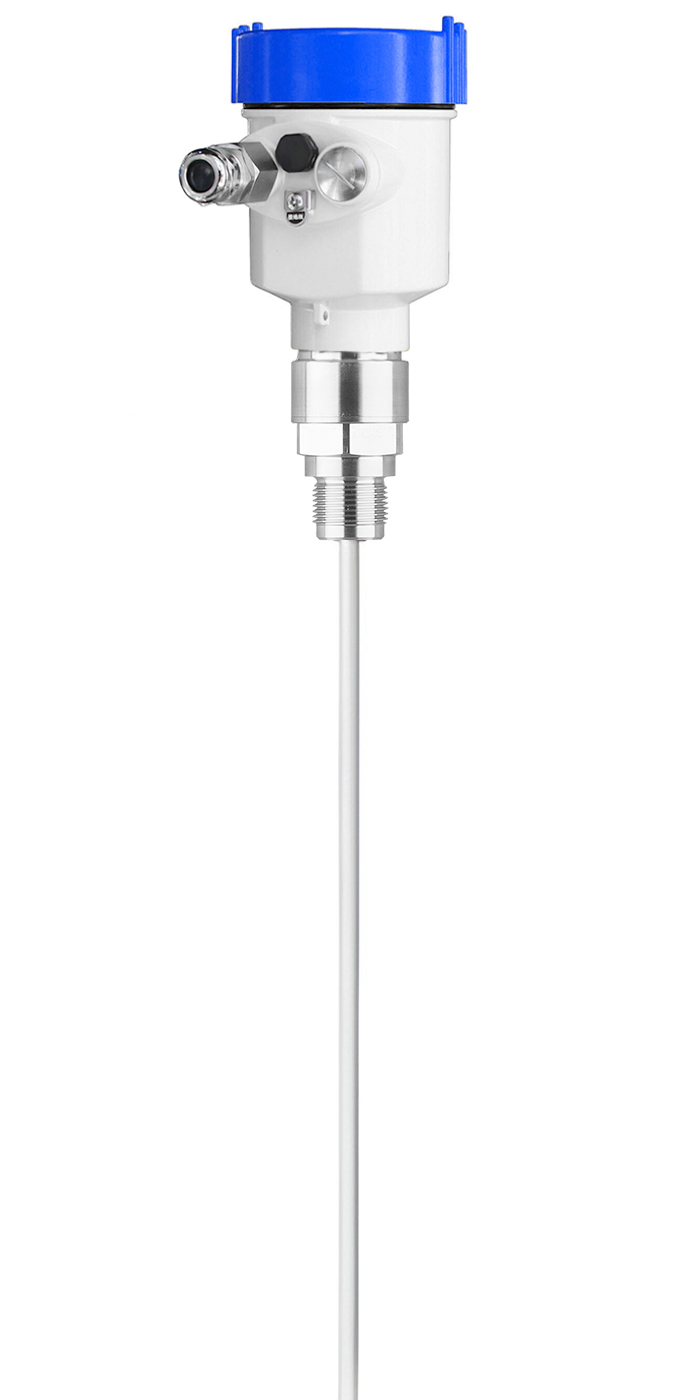

Composants clés d'un transmetteur de niveau radar à ondes guidées
Un transmetteur de niveau radar à ondes guidées typique comprend plusieurs composants intégrés qui fonctionnent ensemble pour fournir une mesure précise. Le générateur d'impulsions micro-ondes produit le signal utilisé pour la mesure. Une sonde ou un guide d'ondes dirige le signal vers la surface du matériau. Le récepteur capte le signal réfléchi et le transfère à l'électronique de traitement. Des processeurs avancés calculent ensuite la distance entre le point de référence de la sonde et la surface du produit. Enfin, le transmetteur communique la mesure via des protocoles industriels tels que HART ou Modbus. Chaque composant garantit que le système maintient des performances de mesure fiables dans les environnements industriels.
Traitement du signal et précision des mesures
La fiabilité des mesures de niveau dépend fortement de la manière dont l'émetteur traite les signaux radar réfléchis. Les transmetteurs de niveau radar à ondes guidées modernes utilisent un filtrage numérique avancé, une évaluation de l'écho et une analyse de forme d'onde pour isoler le véritable signal de niveau du bruit, des réflexions de vapeur ou des structures internes du réservoir. L'aperçu suivant met en évidence les principales fonctions de traitement du signal et les indicateurs techniques couramment utilisés dans les instruments de niveau radar industriels.
| Fonction de traitement du signal |
Principe technique |
Paramètres techniques typiques |
aux applications industrielles |
Considérations techniques relatives |
| Algorithme de détection d'écho |
Identifie la réflexion la plus forte de la surface du produit tout en rejetant les échos secondaires |
Précision des mesures généralement ±2 mm ; temps de réponse du signal 1 à 5 s |
Surveillance continue du niveau dans les cuves de traitement |
Assurez-vous que l'installation de la sonde évite les obstructions importantes qui pourraient générer de faux échos. |
| Filtrage numérique du bruit |
Filtre les interférences électromagnétiques et le bruit de fond de la forme d'onde du signal |
Rapport signal/bruit généralement > 60 dB |
Réservoirs de produits chimiques avec vapeur, poussière ou agitation |
Une mise à la terre et un blindage appropriés aident à maintenir la stabilité du signal |
| Calcul du temps de vol |
Calcule la distance en utilisant le temps de trajet des impulsions micro-ondes le long de la sonde |
Vitesse de propagation des micro-ondes ≈3×10⁸ m/s ; résolution souvent <1 mm |
Mesure de niveau de précision dans les réacteurs discontinus |
L'étalonnage doit faire référence à la longueur de la sonde et à la géométrie du réservoir. |
| Suivi multi-écho |
Fait la distinction entre les véritables échos de la surface du produit et les réflexions de la mousse ou des structures internes |
Fréquence de traitement de l'écho généralement 1 à 10 Hz |
Réservoirs avec mélangeurs, échelles ou surfaces turbulentes |
Utiliser l'alignement guidé de la sonde pour réduire les réflexions structurelles |
| Traitement de détection d'interface |
Détecte plusieurs points de réflexion pour les liquides en couches |
Détection d'interface efficace lorsque la différence diélectrique ≥5 |
Réservoirs de séparation huile-eau, décanteurs |
Nécessite un contraste diélectrique suffisant entre les couches |
| Compensation de température |
Ajuste l'interprétation du signal en fonction de la variation électronique de la température |
Fonctionnement électronique généralement de −40°C à +80°C |
Installations extérieures et cuves haute température |
Maintenir une ventilation adéquate du transmetteur et une protection du boîtier |
| Résolution de sortie de données |
Convertit le signal traité en valeurs de sortie numériques ou analogiques |
Sortie analogique : 4–20 mA ; protocoles numériques : HART, Modbus, PROFIBUS |
Intégration avec les systèmes SCADA, PLC ou DCS |
Confirmer la configuration de la mise à l'échelle lors de la mise en service |
Astuce : un traitement précis du signal dépend également d’une installation correcte de la sonde. Maintenir une distance suffisante par rapport aux parois du réservoir, aux agitateurs ou aux tuyaux d'entrée permet de réduire les faux échos et garantit que le transmetteur identifie la véritable réflexion de la surface du produit.
Comment la technologie radar à ondes guidées optimise le contrôle des processus
Données de niveau en temps réel pour une automatisation stable des processus
Les systèmes d'automatisation modernes dépendent d'un retour de mesure rapide et fiable. Les transmetteurs de niveau radar à ondes guidées fournissent généralement des cycles de mise à jour compris entre 1 et 5 secondes, permettant une surveillance continue des niveaux des réservoirs. Ces signaux sont transmis via des sorties 4 à 20 mA ou des protocoles numériques vers les plates-formes PLC et DCS. Les systèmes de contrôle peuvent ensuite ajuster automatiquement la vitesse des pompes, la position des vannes ou les débits de dosage en fonction des données de niveau en temps réel. Cette approche de contrôle en boucle fermée stabilise les conditions du processus, réduit les interventions manuelles et garantit un flux de matériaux constant dans les opérations de traitement par lots, de mélange et de production continue.
Gestion améliorée des stocks et des ressources
Une gestion efficace des matériaux nécessite une surveillance précise et continue du stockage. Les transmetteurs de niveau radar à ondes guidées fournissent des mesures précises du niveau du réservoir qui peuvent être converties en calculs de volume à l'aide des données géométriques du réservoir dans les systèmes SCADA. Dans les grandes installations de stockage, cela permet aux opérateurs de surveiller les niveaux de stocks dans plusieurs réservoirs à partir d'un tableau de bord central. Les données en temps réel prennent également en charge les rapports d'inventaire automatisés et la planification des livraisons. En maintenant une visibilité précise des stocks, les installations peuvent réduire les surstocks, éviter les pénuries inattendues et améliorer la coordination entre la planification de la production et la logistique de la chaîne d'approvisionnement.
Sécurité améliorée grâce à une surveillance précise du niveau
Une surveillance fiable des niveaux joue un rôle essentiel dans les systèmes de sécurité des usines. Les transmetteurs de niveau radar à ondes guidées peuvent être intégrés à des alarmes de niveau élevé et à des systèmes d'arrêt d'urgence pour éviter les débordements dans les réservoirs de stockage et les réacteurs. De nombreuses installations industrielles configurent plusieurs seuils d'alarme, tels que des alarmes de niveau haut, haut ou bas, au sein des systèmes de contrôle. Lorsque ces seuils sont atteints, des réponses automatisées telles que l'arrêt de la pompe ou la fermeture des vannes sont déclenchées. Des données de niveau précises protègent également les pompes du fonctionnement à sec, réduisent les risques de déversement et soutiennent la conformité aux normes de sécurité industrielle.
Principaux avantages des transmetteurs de niveau radar à ondes guidées dans les processus industriels
Précision exceptionnelle dans des conditions de processus difficiles
Dans les environnements industriels exigeants, la stabilité des mesures dépend de l'intégrité du signal. Les transmetteurs de niveau radar à ondes guidées maintiennent la précision car les impulsions micro-ondes se propagent directement le long d'une sonde métallique plutôt que par l'air libre. Ce chemin guidé réduit l'atténuation du signal causée par la vapeur, la condensation ou la poussière. De nombreux modèles industriels maintiennent une précision de mesure d'environ ±2 mm et peuvent fonctionner à des températures allant de −40 °C à plus de 200 °C. Dans les récipients sous pression dépassant 40 bars, le chemin du signal guidé fournit toujours une détection par réflexion stable, garantissant une surveillance de niveau fiable même dans les chaudières, les séparateurs ou les cuves de traitement chauffées.
Performances fiables malgré les variations de processus
Les environnements de processus impliquent souvent des fluctuations de température, de pression et de composition du produit. Les transmetteurs de niveau radar à ondes guidées fonctionnent sur la base de la différence de constante diélectrique entre l'air et le milieu de traitement plutôt que sur la densité ou la viscosité. Cela permet une mesure cohérente même lorsque les propriétés du produit changent pendant le mélange, le chauffage ou les réactions chimiques. Des algorithmes avancés de traitement de l'écho stabilisent davantage les lectures en filtrant les perturbations mineures du signal. En raison de ce principe de mesure, les instruments radar à ondes guidées sont largement utilisés dans les processus dans lesquels les matériaux passent d'une phase liquide à une émulsion ou à des concentrations variables au cours de la production.
Capacité à mesurer à la fois le niveau et l'interface
Les processus multiphases nécessitent une détection précise des couches liquides dans le même récipient. Les transmetteurs de niveau radar à ondes guidées peuvent détecter deux points de réflexion le long de la sonde : un à partir de la surface supérieure du liquide et un autre à partir de l'interface entre des liquides ayant des constantes diélectriques différentes. Dans les systèmes de séparation huile-eau, cela permet aux opérateurs de surveiller simultanément le niveau total de liquide et la limite de l’interface. Une détection précise de l'interface améliore l'efficacité de la séparation et permet un contrôle automatisé du déchargement. Les systèmes typiques peuvent détecter les couches d'interface lorsque la différence de constante diélectrique entre les liquides dépasse environ 5.
Applications industrielles où les transmetteurs de niveau radar à ondes guidées excellent
Systèmes de stockage et de séparation du pétrole et du gaz
Dans les opérations pétrolières et gazières, une mesure de niveau précise est essentielle pour la gestion du stockage et les processus de séparation de phases. Les transmetteurs de niveau radar à ondes guidées sont généralement installés dans les réservoirs de stockage de brut, les séparateurs et les cuves de condensats où se produisent des vapeurs, de la mousse ou des fluctuations de température. Leur chemin de signal guidé permet des lectures stables même dans des réservoirs dépassant 20 à 30 m de hauteur. De nombreuses unités prennent en charge la mesure d’interface, permettant aux opérateurs de surveiller avec précision les couches de séparation huile-eau. Cette capacité permet d'optimiser l'efficacité de la séparation, d'améliorer la comptabilité des stocks et de prendre en charge les systèmes de transfert automatisés utilisés dans les raffineries et les terminaux.
Traitement chimique et pharmaceutique
Les usines chimiques et pharmaceutiques fonctionnent souvent dans des conditions de contrôle strictes où des niveaux précis de matériaux influencent l’efficacité de la réaction et la cohérence du produit. Les transmetteurs de niveau radar à ondes guidées sont largement utilisés dans les réacteurs, les réservoirs de stockage de solvants et les systèmes de dosage car ils maintiennent la stabilité des mesures malgré les variations de vapeur, d'agitation ou de densité. Les instruments sont souvent fabriqués avec des matériaux résistants à la corrosion tels que l'acier inoxydable 316L ou des revêtements PTFE pour gérer les produits chimiques agressifs. La haute résolution de mesure permet de maintenir un contrôle précis des lots, garantissant des ratios d'ingrédients précis et des performances de processus stables pendant les cycles de production continus ou par lots.
Production d'aliments, de boissons et d'hygiène
La transformation des aliments et des boissons nécessite des capteurs alliant précision des mesures et normes de conception hygiénique. Les transmetteurs de niveau radar à ondes guidées utilisés dans ces installations comportent souvent des connexions de processus sanitaires telles que des raccords Tri-Clamp et des sondes en acier inoxydable poli qui sont conformes aux directives de fabrication hygiéniques. Ils sont couramment utilisés dans les réservoirs de stockage de lait, les cuves de fermentation et les systèmes de mélange de sirop. Étant donné que les mesures radar ne sont pas affectées par la condensation ou la mousse, les opérateurs reçoivent des lectures stables pendant les processus de mélange ou de chauffage. Cette stabilité permet un contrôle cohérent des ingrédients et contribue à maintenir une qualité de produit uniforme tout au long de la production.
Sélection du bon transmetteur de niveau radar à ondes guidées pour des performances optimales

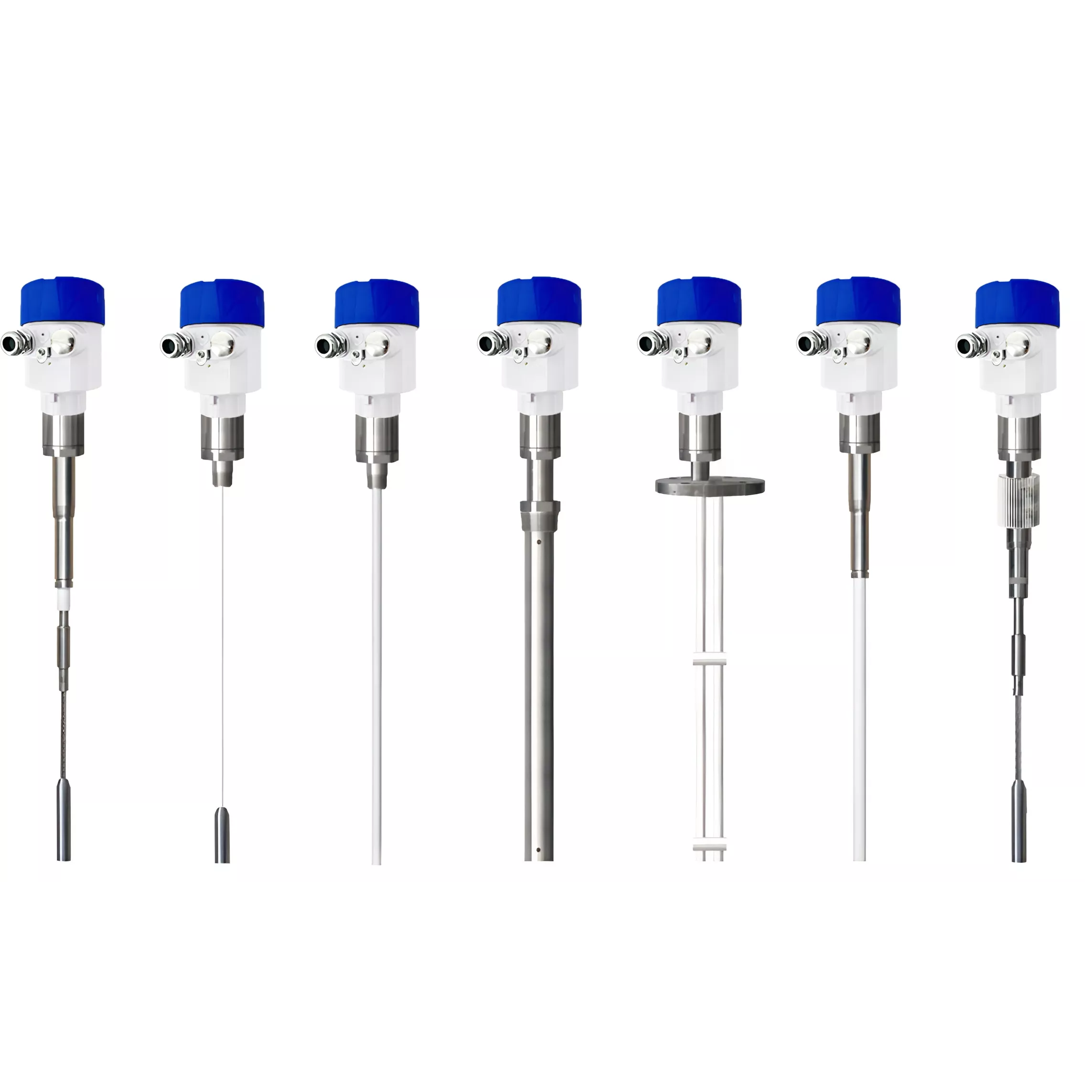

Faire correspondre les types de sondes aux médias de traitement
La sélection du type de sonde approprié influence directement la force du signal et la fiabilité des mesures. Les transmetteurs de niveau radar à ondes guidées proposent généralement des sondes à tige unique, à tige double, à câble et coaxiales. Les sondes à tige conviennent aux liquides propres et aux réservoirs plus courts, généralement jusqu'à environ 6 m. Les sondes à câble fonctionnent bien dans les grands réservoirs de stockage, prenant souvent en charge des plages de mesure supérieures à 30 m. Les sondes coaxiales offrent un fort confinement du signal, ce qui les rend idéales pour les liquides avec des constantes diélectriques proches de 1,4 à 2,0. Les ingénieurs doivent également prendre en compte les composants internes des réservoirs tels que les agitateurs ou les échelles pour éviter les interférences de signal et garantir une mesure stable.
Prise en compte des exigences en matière de plage de mesure et de précision
La plage de mesure et la résolution doivent correspondre aux exigences de contrôle des processus. La plupart des transmetteurs de niveau radar à ondes guidées industriels offrent une précision de mesure d'environ ± 2 mm dans des conditions stables. Les cuves de traitement courtes utilisées dans les applications de traitement par lots ou de dosage nécessitent des temps de réponse rapides et une haute précision. Les grands réservoirs de stockage donnent la priorité à des plages de mesure étendues et à une transmission stable des signaux longue distance. Les ingénieurs doivent également évaluer les taux de mise à jour, généralement compris entre 1 et 5 secondes, pour garantir que l'instrument fournit des données en temps opportun aux systèmes d'automatisation contrôlant les pompes, les vannes ou le suivi des stocks.
Assurer la compatibilité avec les conditions du processus
Les conditions du processus influencent fortement la sélection du capteur et sa fiabilité à long terme. Les transmetteurs de niveau radar à ondes guidées sont généralement conçus pour fonctionner à des températures allant de −40 °C à +200 °C, tandis que les versions haute pression peuvent supporter des pressions supérieures à 40 bars. Les matériaux de sonde tels que l'acier inoxydable 316L, l'Hastelloy ou les revêtements PTFE aident à résister à la corrosion causée par les produits chimiques agressifs. Les ingénieurs doivent également prendre en compte la technologie d'étanchéité, les indices de protection tels que IP66 ou IP67 et les certifications antidéflagrantes pour les zones dangereuses afin de garantir un fonctionnement sûr et durable.
Innovations futures dans la technologie des transmetteurs de niveau radar à ondes guidées
Surveillance sans fil et diagnostics à distance
Les transmetteurs de niveau radar à ondes guidées sans fil modernes prennent en charge des protocoles tels que WirelessHART, NB-IoT et LoRaWAN, permettant une transmission fiable de données à partir de réservoirs distants ou d'installations distribuées. Ces réseaux réduisent les coûts de câblage et permettent la surveillance sur les grands sites industriels. Les équipes de maintenance peuvent accéder à distance aux diagnostics des appareils, aux indicateurs de qualité du signal et aux paramètres de configuration via un logiciel de gestion des actifs. Cette fonctionnalité permet de détecter rapidement les réflexions anormales du signal, les interruptions de communication ou les problèmes d’alimentation. En conséquence, les opérateurs peuvent planifier la maintenance de manière proactive et maintenir des performances de mesure stables dans toute l’usine.
Analyse de données avancée et interfaces intelligentes
Les usines de transformation modernes combinent de plus en plus des capteurs de niveau avec des plateformes d'analyse industrielle. Un transmetteur de niveau radar à ondes guidées peut transmettre des données de mesure continues aux tableaux de bord SCADA ou aux systèmes d'analyse cloud, où les algorithmes analysent les tendances et les modèles de fonctionnement à long terme. Les ingénieurs peuvent identifier les fluctuations anormales de niveau, détecter les inefficacités des processus et optimiser l'utilisation des réservoirs. Les outils de visualisation fournissent également des graphiques historiques, des statistiques d'alarme et des informations prédictives, permettant une meilleure planification des cycles de production et de la gestion des stocks tout en prenant en charge des décisions opérationnelles plus éclairées.
Intégration avec les plateformes industrielles d'IoT et d'automatisation
Les installations industrielles modernes intègrent de plus en plus d’appareils de mesure dans les systèmes de contrôle numérique. Un transmetteur de niveau radar à ondes guidées peut communiquer directement avec les réseaux industriels, permettant une surveillance en temps réel, une configuration à distance et une maintenance prédictive. L'aperçu structuré ci-dessous met en évidence la façon dont ces émetteurs s'intègrent généralement aux plates-formes d'automatisation et à l'infrastructure IIoT.
| Catégorie d'intégration |
Technologies/normes typiques |
Paramètres techniques clés |
Scénarios d'application |
Considérations d'ingénierie |
| Protocoles de communication industrielle |
HART, Modbus RTU, PROFIBUS-PA, FOUNDATION Fieldbus |
HART : 4–20 mA + superposition numérique ; Modbus RTU : RS-485 jusqu'à 115,2 kbit/s ; PROFIBUS-PA : 31,25 kbit/s |
Parcs de stockage, réacteurs chimiques, cuves de traitement nécessitant une surveillance centralisée |
Assurer la compatibilité du protocole avec le DCS ou l'automate de l'usine avant l'installation |
| Intégration du signal analogique |
Boucle de courant 4-20 mA |
Plage de courant : 4 à 20 mA ; résolution typique : 0,01 mA ; alimentation de boucle : 24 VCC |
Systèmes d'automatisation existants et architectures de contrôle simples basées sur PLC |
Vérifier les limites de longueur de câble (généralement ≤ 1 000 m selon le câblage) |
| Connectivité réseau numérique |
Ethernet/IP, Modbus TCP, Ethernet industriel |
Débit de données jusqu'à 100 Mbps ; Adressage basé sur IP |
Intégration dans les tableaux de bord SCADA et les historiques de données d'usine |
Nécessite des commutateurs de qualité industrielle et une segmentation appropriée du réseau |
| Intégration SCADA/DCS |
Systèmes de contrôle distribués (par exemple, Siemens PCS7, Emerson DeltaV, ABB 800xA) |
Intervalle d'interrogation typique : 1 à 10 secondes ; précision du signal jusqu'à ±2 mm (en fonction de l'appareil) |
Surveillance continue du niveau des réservoirs et gestion des alarmes |
Configurer la mise à l'échelle, le mappage des balises et les seuils d'alarme pendant la mise en service |
| Communication IIoT sans fil |
Sans filHART, NB-IoT, LoRaWAN |
Portée WirelessHART : ~200 m entre les nœuds ; LoRaWAN : jusqu'à 10-15 km (champ ouvert) |
Parcs de stockage éloignés, installations offshore, systèmes d'eau distribués |
Assurer une couverture de passerelle et une configuration de cybersécurité adéquates |
| Intégration de l'analyse des données |
Plateformes cloud, historiens de données industrielles, outils de maintenance prédictive |
Intervalles d'échantillonnage des données, généralement de 1 à 60 secondes |
Optimisation des processus, suivi des stocks, maintenance prédictive |
Valider la synchronisation de l'horodatage entre le capteur et la plateforme de données |
| Paramètres de fonctionnement environnementaux |
Boîtier électronique de qualité industrielle |
Température de fonctionnement : −40°C à +80°C ; Indice de protection : IP66–IP68 selon le modèle |
Installations extérieures, usines chimiques, installations énergétiques |
Sélectionner des matériaux de boîtier compatibles avec l'environnement de processus |
Astuce : lors de l'intégration d'un transmetteur de niveau radar à ondes guidées dans un environnement IIoT, les ingénieurs doivent d'abord confirmer la compatibilité du protocole et l'architecture du réseau. Un mappage approprié entre les balises du transmetteur et les variables du système de contrôle garantit une surveillance précise en temps réel et des performances d'automatisation fiables.
Conclusion
Une mesure de niveau précise est essentielle pour un contrôle stable des processus et des opérations industrielles efficaces. Un transmetteur de niveau radar à ondes guidées fournit des lectures fiables en guidant les signaux micro-ondes le long d'une sonde, garantissant ainsi des performances stables même dans des environnements complexes. Des industries telles que le pétrole, la transformation chimique et la production alimentaire s'appuient sur cette technologie pour maintenir la sécurité et l'efficacité. Jiangsu Jiechuang Science And Technology Co., Ltd. propose des solutions avancées de niveau radar avec une forte durabilité, une capacité de mesure précise et un support technique professionnel pour aider les clients à optimiser les processus automatisés modernes.
FAQ
Q : Qu’est-ce qu’un transmetteur de niveau radar à ondes guidées ?
R : Un transmetteur de niveau radar à ondes guidées mesure les niveaux des réservoirs à l'aide d'impulsions micro-ondes le long d'une sonde.
Q : Pourquoi utiliser un transmetteur de niveau radar à ondes guidées dans le contrôle de processus ?
R : Un transmetteur de niveau radar à ondes guidées fournit des données de niveau stables et précises pour les systèmes d'automatisation.
Q : Comment la technologie Radar à ondes guidées mesure-t-elle les niveaux de liquide ?
R : Le transmetteur de niveau radar à ondes guidées calcule la distance en analysant le temps de réflexion du signal.
Q : Où un transmetteur de niveau radar à ondes guidées est-il couramment utilisé ?
R : Les industries comprennent les réservoirs de pétrole, de produits chimiques et de transformation des aliments nécessitant une surveillance de niveau fiable.
Q : Le radar à ondes guidées est-il meilleur que les capteurs à ultrasons ?
R : Un transmetteur de niveau radar à ondes guidées fonctionne mieux dans la vapeur, la mousse et les turbulences.
